3 en 4 pin connectors moederbord in combinatie met fan hub.

[ThePatt_NL]

Mijn vraag:

Ik ben bezig met het samenstellen van mijn (eerste) game pc. Ik wil het volgende moederbord gebruiken pricewatch: MSI Z170A GAMING PRO in combinatie met de volgende case pricewatch: Phanteks Enthoo Evolv ATX Zwart.

De Phanteks case heeft een ingebouwde fan hub, ik kom er alleen niet uit hoe ik deze moet verbinden met het moederbord. In de handleiding van de case staat dat de fan hub moet worden verbonden met de pwm cpu fan aansluiting. Ik vroeg me af of ik deze ook aan kan sluiten op 1 van de andere 4 pin systeem fan connectoren op het moederbord. Indien dit mogelijk is, kunnen deze dan nog worden afgesteld op de temperatuur van de cpu of moet de fanhub hiervoor toch worden aangesloten op de cpu fan header?

Het moederbord heeft overigens 2 cpu fan headers, kan ik dan bijvoorbeeld ook de cpu fan aansluiten op de ene aansluiting en de fan hub op de andere aansluiting?

Wat ik al gevonden of geprobeerd heb
- Contact opgenomen met Paradigit, zij konden hier niet mee helpen, er werd aangeraden om bovenstaande vraag te stellen bij een online forum.
- Handleidingen moederbord en case doorgenomen

[ Voor 5% gewijzigd door ThePatt_NL op 29-06-2016 15:37 ]

[maartentmm]

meestal verbind je die met molex. En heb je plus en min op ja kast door middel van fysieke knoppen.

[ThePatt_NL]

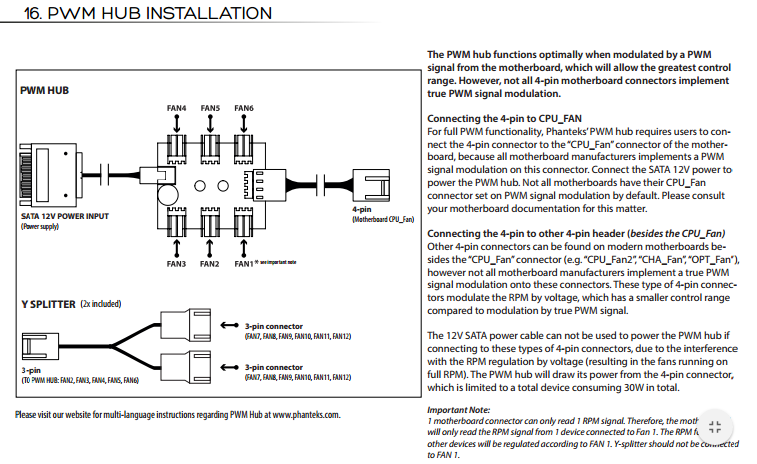

Fan hub wordt verbonden met sata kabel, zie afbeelding aan begin posts.

[Reepje]

ThePatt_NL schreef op woensdag 29 juni 2016 @ 15:38:
Fan hub wordt verbonden met sata kabel, zie afbeelding aan begin posts.

Dat is weer wat nieuws

De hub heeft stroom nodig vanuit de voeding,
en je sluit m aan op een pwm connecter, want deze regelen de snelheid van de fan naar gelang de temperatuur.

Maar waarom zou je m gebruiken, dat mobo heeft toch zelf wel fan regeling?

[ Voor 9% gewijzigd door Reepje op 29-06-2016 16:03 ]

[ThePatt_NL]

Reepje schreef op woensdag 29 juni 2016 @ 16:00:
[...]


Dat is weer wat nieuws

De hub heeft stroom nodig vanuit de voeding,
en je sluit m aan op een pwm connecter, want deze regelen de snelheid van de fan naar gelang de temperatuur.

Maar waarom zou je m gebruiken, dat mobo heeft toch zelf wel fan regeling?

Het moederbord heeft inderdaad ook zelf (3x) 4 pin pwm connectoren (system fan headers). De fans die bij de case worden geleverd zijn echter 3 pins, de fanhub zorgt ervoor dat de fans nauwkeuriger kunnen worden aangestuurd (want 3 pins) en kunnen worden aangesloten met 1 4pin aansluiting op het moederbord.

[Reepje]

Maar 3 pins werkt toch ook goed?
Dan is de snelheid van deze fans -via de bios- geregeld nav de temperatuur van de cpu. Daar kan je vast ook wel een fanprofiel instellen en dat is wat je wil?

[Verwijderd]

In dat plaatje wat je hebt bijgevoegd staat alles wat je nodig hebt. Interessante informatie wat betreft 'true PWM signal modulation' en over de interferentie van de SATA power aansluiting bij PWM afgeleiden.

Ik heb een ASUS-Z97 Pro moederbord en een keer nagevraagd bij ASUS waarom in het HW-Monitoring menu in de BIOS de CPU-OPT aansluiting rood werd weergegeven en niet instelbaar. Hun antwoord was dat de CPU-OPT aansluiting afgeleid was van de CPU-1 aansluiting. Bij de CHA 1-4 PWM aansluitingen kan ik bij dit moederbord de CPU-, PCH-, moederbord- of externe sensortemperatuur als referentie aangeven.

De handleiding van Gigabyte geeft geen informatie over de HW-monitoring.

Dus de hub op CPU-1 en de CPU-fan op CPU-2.

Edit: dit kan misschien problemen opleveren als je voor silent-fans in de case gaat met lage RPM terwijl de fan van CPU koeler sneller hoort te draaien.

[ Voor 9% gewijzigd door Verwijderd op 29-06-2016 16:51 ]

[Birdy D]

Ja, waarom niet gewoon via MB??

[ Voor 50% gewijzigd door Birdy D op 29-06-2016 16:46 ]

[ThePatt_NL]

Bedankt allemaal voor julie reacties. Ik sluit de 4pin hub aan op 1 van de 2 aansluitingen van de cpu fan headers zoals didjas aangaf. Op deze manier wordt de snelheid van de fans automatisch bepaalt naar aanleiding van de temperatuur van de cpu. Aansluiten op een system fan kan ook, alleen moet er dan een extra handeling worden verricht om de fans te laten reageren op de temperatuur van de cpu.
