passend lager gezocht voor deurscharnier - Bouwen en klussen

woensdag 18 mei 2016 19:43

Acties:

0 Henk 'm!

Topicstarter

Mijn voordeur uit de jaren 30 hangt met 3 scharnieren van het merk "BSW Germany". Het zijn kogellagerscharnieren met bolknop. De scharniermaat is standaard 89 mm, maar vervangende kogellagers die passen kan ik niet vinden. Ik heb er totaal 6 nodig, ze zijn allemaal versleten.
Zojuist bij de ijzerwarenwinkel in Zwolle nog een niet passend lager meegekregen met een te grote binnenmaat.
Sites/winkels waar ik op heb gekeken: Weijntjes, Baptist, Van Rossum, scharnierenwinkel, bouwshoponline.

Wat ik heb opgemeten:
scharnierpen heeft een diameter van ruim 6 mm.
kogellager heeft een binnendiameter van 6,5 mm, buitenmaat 14-15 mm, dikte 6,5-7 mm.
De buitenkant is messing.

Iemand een idee welke ik precies moet hebben?

edit:
SW Germany, is waarschijnlijk BSW Germany, Breuer+Schmitz

[ Voor 4% gewijzigd door paulhekje op 20-05-2016 08:36 ]

|=|=|=||=|=|=||=|=|=| http://www.vanwijck.com |=|=|=||=|=|=||=|=|=||=|=|=||=|=|=||=|=|=||=|=|=|

woensdag 18 mei 2016 20:08

Acties:

0 Henk 'm!

Ikke_niet

Makkelijkste oplossing: vraag een timmerman, die hebben dit vaker gedaan

Dat gezegd hebbende. Deze kogeltjes kun je krijgen bij technische groothandels, of een ruim gesorteerde ijzerwarenhandel, hier in het noorden zijn Fabory en Eriks bekende namen.

Kogellagers komen vrij precies qua maat, kun je nog achterhalen wat de oorspronkelijke maat geweest moet zijn? (lage-kant van de kogellagers of beschikbare tussenruimte*) en hoe is de staat van de lagerschalen? messing is niet het meest harde materiaal, dus het is goed mogelijk dat als de kogels versleten zijn de schaal dit ook is. Dit kan ik vanaf hier net niet zien

.

*typisch zit er zo'n 0,1-0,2 mm speling rond de kogel, gezien de toepassing mag dit iets ruimer zijn.

woensdag 18 mei 2016 20:21

Acties:

0 Henk 'm!

paulhekje

Topicstarter

het gaat niet om de kogeltjes, maar om een compleet lager. Buitenkanten zijn inderdaad ook kapot.
voorbeeld:
https://webshop.weijntjes...lager-messing-voor/005094

passend in een scharnier wat hier op lijkt:
https://www.baptist.nl/ge...ek-messing-gelakt-bolknop

[ Voor 5% gewijzigd door paulhekje op 18-05-2016 20:22 ]

|=|=|=||=|=|=||=|=|=| http://www.vanwijck.com |=|=|=||=|=|=||=|=|=||=|=|=||=|=|=||=|=|=||=|=|=|

woensdag 18 mei 2016 20:28

Acties:

0 Henk 'm!

sypie

Foto's van het huidige scharnier/ lagers enzovoorts is ook handig om hier eens te posten. Er zullen vast vakmensen zijn die er iets mee kunnen.

Daarbij: Wat ikke_niet hierboven zegt klopt als een bus. Vraag het eens aan een timmerman. Bij voorkeur een oude rot in het vak die zich niet zozeer met woningbouw bezighoudt maar met het fijnere en specialistisere werk. Een doorgewinterde timmerman weet waar die z'n spullen kan vinden en hoe je het eventueel anders kunt oplossen.

woensdag 18 mei 2016 20:36

Acties:

0 Henk 'm!

Ikke_niet

Dat verklaard het een en ander.

De eerste link wordt een kogellager genoemd maar het plaatje is van een glijlager. Dus mijn vraag is het (technisch gezien) een glijlager (meestal in de vorm van een kunststof busje) of een kogellager met daadwerkelijk kogels? (het laatste verbaasde mij nogal gezien de toepassing)
Indien het eerste zou ik eens aan de hobby gaan met een stuk nylon as en daar een passend gaatje inboren. Boren kun je per 0,1 mm grootte kopen.

woensdag 18 mei 2016 22:23

Acties:

0 Henk 'm!

paulhekje

Topicstarter

technisch gezien is het echt een lager met kogeltjes.

|=|=|=||=|=|=||=|=|=| http://www.vanwijck.com |=|=|=||=|=|=||=|=|=||=|=|=||=|=|=||=|=|=||=|=|=|

woensdag 18 mei 2016 22:23

Acties:

0 Henk 'm!

Rob-T6

Misschien te simpel gedacht, maar 3 nieuwe scharnieren niet een optie?

Is alles goed op elkaar afgestemd ook.

woensdag 18 mei 2016 23:19

Acties:

0 Henk 'm!

Ikke_niet

paulhekje schreef op woensdag 18 mei 2016 @ 22:23:
technisch gezien is het echt een lager met kogeltjes.

Doe maar duur

Het enige standaard kogellager wat ik zo kan vinden os deze SKF is redelijk de industrie standaard als die het niet hebben wordt het lastig. (je kan nog even kijken of de inch-maten dan wel uitkomen)

Kun jij wat duidelijke foto's van het scharnier en lager maken?

donderdag 19 mei 2016 10:44

Acties:

0 Henk 'm!

paulhekje

Topicstarter

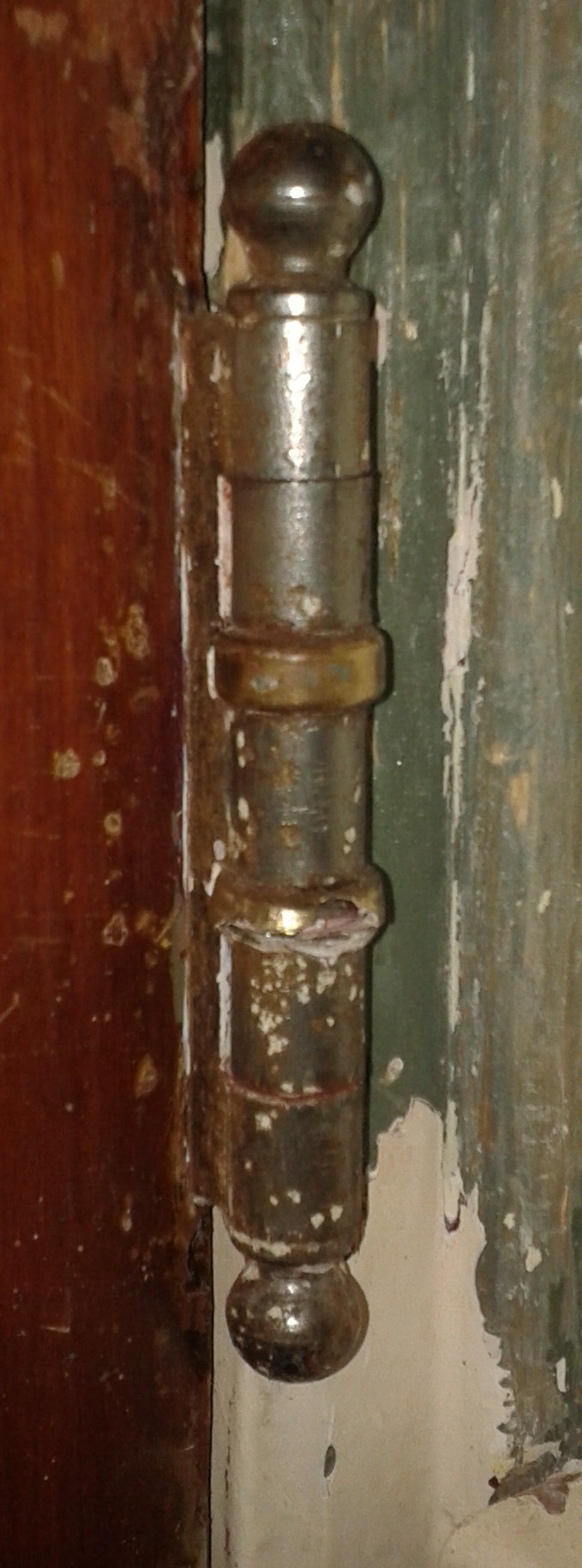

scharnier:

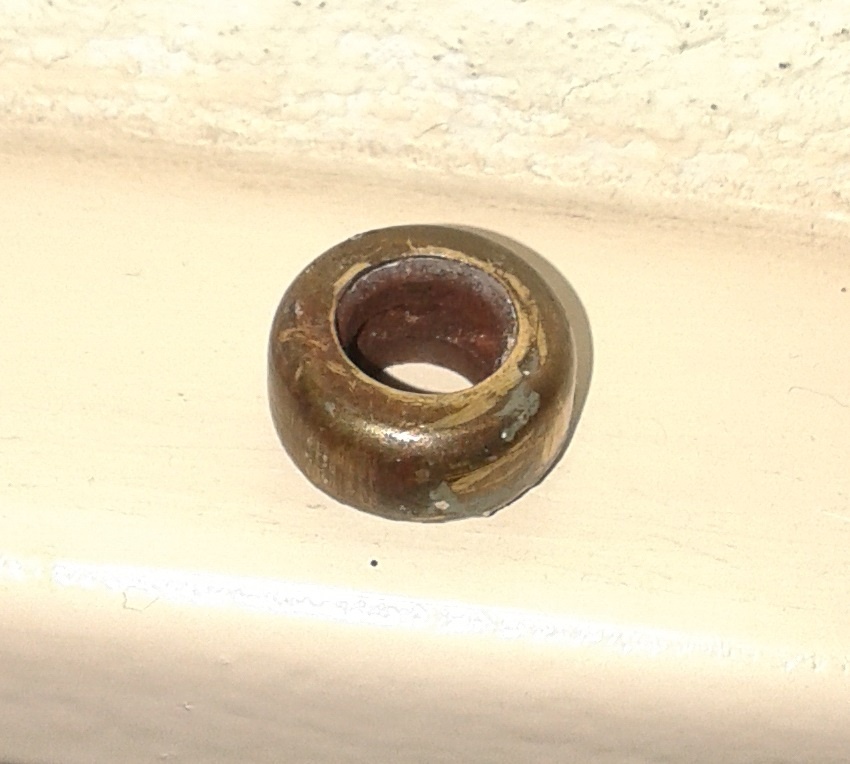

kogellager:

|=|=|=||=|=|=||=|=|=| http://www.vanwijck.com |=|=|=||=|=|=||=|=|=||=|=|=||=|=|=||=|=|=||=|=|=|

donderdag 19 mei 2016 11:24

Acties:

+2 Henk 'm!

Anoniem: 699209

Waarom vervang je niet het hele scharnier? 89x89 is ook nu nog een standaardmaat en je hoeft dus enkel zes schroeven los te maken en dan weer zes schroeven vast te zetten. De deur hoeft er niet eens uit.

Hooguit 5 euro per stuk

donderdag 19 mei 2016 11:56

Acties:

0 Henk 'm!

mystic

beep beep

Ik zou Brammer eens proberen

die zijn aardig thuis is lagers. Een bedrijf als Fabory is leuk maar die hebben niet veel in (kogel)lagers op voorraad, zeker geen bijzondere dingen _{zeg ik als oud medewerker we kochten ze altijd speciaal in bij Brammer en soms rechtstreeks bij SKF}

One day I will solve my problems with maturity. Today however, it will be Margaritas

vrijdag 20 mei 2016 08:38

Acties:

0 Henk 'm!

paulhekje

Topicstarter

openingspost aangepast: SW Germany, is waarschijnlijk BSW Germany, Breuer+Schmitz

Die Brammer heeft inderdaad erg veel soorten lagers, of ik de boom kan vinden in dat bos weet ik nog niet.

Ik vermoed dat dit hem is, nu nog zoeken/navragen of de afmetingen kloppen.
http://www.gerritse.nl/ha...-voor-bsw-serie-802-76mm/

Gevonden denk ik:
https://www.thr.nl/ijzerw...-voor-802s-89-7x14mm.html
"BSW kogellagers voor 802s 89 7 x 14 mm"

Maar ik heb toch besloten de scharnieren te vervangen.

Uiteindelijk deze gekocht: "BALL HINGE BRASS WITH OLD DUTCH KNOB 89X76 MM" , bij Weijntjes; wordt geleverd inclusief schroeven (met sleuf, geen kruiskop)

[ Voor 64% gewijzigd door paulhekje op 17-04-2019 12:27 ]
