2 psu's 1 voor moederbord en 1 voor gpu?

[Ylvakiller]

Hallo allemaal.

Bij ons op de opleiding hebben we een gpu probleem, alleen maar van die standaard kastjes met 550 ti kaarten erin. Aangezien voor bepaalde projecten we nu een zwaardere gpu nodig zijn hebben we een GTX 970 besteld op budget vanuit school.

Het systeem dat we hebben is deze pricewatch: HP Z210 Convertible Minitower

Het nadeel van dit systeem is de psu, niet alleen is het niet een extreem krachtige power supply (400 watt, wat opzich niet een groot probleem zou moeten zijn) maar het heeft niet de benodige connectoren om de grafische kaart te kunnen voeden. (1x 6 pin aanwezig, 2x nodig)

Wij dachten, oke geen probleem, we bestellen een nieuwe psu.
We hebben toen de CoolerMaster G550M besteld.

Nu komen we bij het probleem, deze psu werkt niet met het moederbord. Zodra we hem aansluiten gaan heel even de fans aan, en gaan dan direct uit. verder doet helemaal niets het op het moederbord.

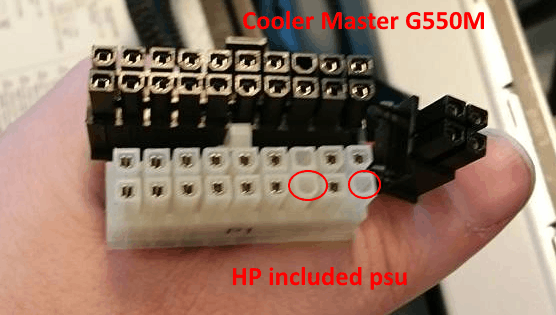

Hier is een foto van de 2 moederbord connectors:


Op de foto kunnen jullie zien dat de connectoren niet hetzelfde zijn, degene die met het systeem mee kwam mist 2 pinnen.

Nu zijn we in de situtatie waar we een psu hebben die goed werkt voor het moederbord, en een psu die goet werkt voor de gpu.

Is het mogelijk om ze zo te gebruiken? een 2de psu die alleen de gpu voeding doet? moeten we hiervoor nog extra grounds verbinden of pakt hij dat op over een ground op de pci (ik neem aan dat die ook ground heeft)

Het is niet ideaal maar zou een oplossing voor ons probleem zijn.
Ons is gezegd dat een nieuw moederbord een oplossing zou zijn als het in ons project budget past en usb 3 poorten heeft (deze pc zou dan later gebruikt kunnen worden voor zowel de kinect als de oculus, beide werken beter met on board usb 3 als met pci usb expansions)

Het is een apart idee, ik lees wel wat over multi psu systemen maar dit zijn over het algemeen zwaar overpowerde systemen (>1200 watt consumption) en verder word het afgeraden, ik zou graag jullie reacties weten over dit idee, aangezien we anders nog een 150-250 euro moeten vinden in een potje ergens (en met de huidige overheid kan dat moeilijk zijn voor project budget)


Bedankt voor het lezen, als jullie extra informatie nodig hebben laat het dan weten.

gr.

Remco Geuze (Ylvakiller)

[ Voor 36% gewijzigd door Ylvakiller op 12-05-2016 16:37 . Reden: Extra informatie ]

[Galinsky]

Dan stop je een paperclip tussen de groene en een zwarte pin van de 24pin connector en gebruik je die voor je gpu. Die hp voeding hou je gewoon voor je eigen pc.

[Ylvakiller]

Geeft dit niet instabiliteit omdat de psu niet kan praten met het moederbord?

[FooLsKi]

Galinsky schreef op donderdag 12 mei 2016 @ 16:35:
Dan stop je een paperclip tussen de groene en een zwarte pin van de 24pin connector en gebruik je die voor je gpu. Die hp voeding hou je gewoon voor je eigen pc.

Welke van de 2 PSU's zet je dan als eerste aan? Lijkt mij geen prettige oplossing.

[Verwijderd]

Gedoe met twee PSU's gaat niet goed aflopen. Ruil die nieuwe PSU in voor een model dat wel gewoon werkt. Daar worden jij en je hardware een stuk gelukkiger van. Voor die paar tientjes is het alle moeite niet waard.

[ Voor 14% gewijzigd door Verwijderd op 12-05-2016 16:41 ]

[Heijmenberg99]

Ylvakiller schreef op donderdag 12 mei 2016 @ 16:39:
Geeft dit niet instabiliteit omdat de psu niet kan praten met het moederbord?

sinds wanneer kunnen de psu en het mobo praten met elkaar? De voeding zorgt alleen voor stroom meer kan hij niet.

[ Voor 3% gewijzigd door Heijmenberg99 op 12-05-2016 16:42 ]

[Verwijderd]

Heijmenberg99 schreef op donderdag 12 mei 2016 @ 16:41:
sinds wanneer hebben de psu en het mobo contact met elkaar? De voeding zorgt alleen voor stroom meer kan hij niet.

Het ligt iets genuanceerder dan dat - het moederbord is wel op de hoogte van de voeding en vaak ook vice versa.

[Galinsky]

FooLsKi schreef op donderdag 12 mei 2016 @ 16:40:
[...]

Welke van de 2 PSU's zet je dan als eerste aan? Lijkt mij geen prettige oplossing.

Eerst de psu waar de gpu op zit en dan de psu van de hp. Maak er wel wat moois van niet dat de aansluiting tussen de kabeltjes wegvalt! Werkt prima hoor!

[Ylvakiller]

Verwijderd schreef op donderdag 12 mei 2016 @ 16:41:
Gedoe met twee PSU's gaat niet goed aflopen. Ruil die nieuwe PSU in voor een model dat wel gewoon werkt. Daar worden jij en je hardware een stuk gelukkiger van. Voor die paar tientjes is het alle moeite niet waard.

Allemaal leuk en aardig, maar aangezien het de oude psu is die anders is als alle nieuwe psu's die ik zelf gezien heb (heb 4 systemen ontworpen en gebouwd) weet ik niet welke psu dan wel zou werken met dit moederbord

[sprankel]

http://www.add2psu.com/ => kant en klare oplossing
http://www.instructables.com/id/More-power-for-your-pc-Second-PSU-Power-supply/ => manueel gepruts, zorg dat je het goed doet


Overigens is de GPU die je gebruikt niet "speciaal", gewoon typisch fabrikant die aanpassingen doet zodat je zeker bij hun een PSU moet kopen. Zo heeft Dell ook speciale frontheader naast aangepaste voeding connectors.

[E-Vix]

Even snel gezocht, en het blijkt dat er speciale verloopkabels zijn om een normale ATX voeding in een HP machine te kunnen plaatsen. Ik kwam onder andere deze tegen: https://world.taobao.com/....12679.24488.525571685003
Deze kabel gaat van ATX 24 pins naar 18 pins welke je in je HP hebt. Wellicht ook ergens in Nederland te vinden

Voor $6.11 via AliExpress: http://www.aliexpress.com...cc-4052-b42b-ebb04a45a6fe

[ Voor 30% gewijzigd door E-Vix op 12-05-2016 16:53 ]

[auto660]

Of je soldeert even de benodigde aansluiting voor je videokaart aan de 400W voeding

[heuveltje]

auto660 schreef op donderdag 12 mei 2016 @ 16:51:
Of je soldeert even de benodigde aansluiting voor je videokaart aan de 400W voeding

Die zitten er al aan, de nieuwe heeft teveel pinnen.
Al zie ik zo snel niet waarom dat een probleem zou zijn

[Ylvakiller]

heuveltje schreef op donderdag 12 mei 2016 @ 16:53:
[...]


Die zitten er al aan, de nieuwe heeft teveel pinnen.
Al zie ik zo snel niet waarom dat een probleem zou zijn

zit niet aan de hp aansluiting, en de nieuwe heeft teveel pinnen voor het moederbord, ik dacht ook niet dat het een probleem zou zijn, maar we krijgen hem niet werkend...

[auto660]

Ylvakiller schreef op donderdag 12 mei 2016 @ 16:56:
[...]


zit niet aan de hp aansluiting, en de nieuwe heeft teveel pinnen voor het moederbord, ik dacht ook niet dat het een probleem zou zijn, maar we krijgen hem niet werkend...

Ik bedoel de stekker van de videokaart, dat je gewoon de originele voeding gebruikt en daar nog een extra 6 pin pci-e aansluit aan soldeert. Dat doe ik soms ook als het nodig is. Vooral met oudere voedingen die nog geen PCI-E of weinig aansluitingen hebben maar wel 400W+ zijn.

[maks11223344]

Als je de ground van de hp voeding aan de enigste groene draad van andere voeding knoopt starten ze alle 2?
Zou pc eerst naar zo een bovenstaande adapter kijken

[[Remmes]]

Ik weet dat niet iedereen er dol op is.. maar waarom niet molex>pcie aan de oude HP voeding maken.
