M.2. wifi chip in een desktop oplossing

[Foritain]

Beste dames en heren. Zit met een vrij apart probleem, en wil graag jullie hulp in schakelen.

Ik zoek een?
Manier om een gloednieuwe Killer 1535 MU-MIMO wifi module aan, bij voorkeur, een Asus Z170 ROG (etc etc) Hero toe te voegen. Alternatief is elk ander desktop systeem. Deze nieuwe wifi chip is gemaakt voor notebooks en ligt hier in de originele m.2 uitvoering. Dit is echter niet dezelfde m.2 aansluiting die mij bekend is wat SSDs betreft. Dat houdt in dat in 1) hem niet zo maar in mn mobo durf te prikken, en 2) ik vervolgens ook nog antennes toe moet voegen. Het liefst zoek ik dus een PCI-E converter o.i.d. ervoor inclusief antennes.

Wat wil ik er mee: Mn eerste MU-MIMO router daadwerkelijk op MU-MIMO functionaliteit/snelheid kunnen testen. Het hoeft geen chique lange termijn opstelling te worden, maar ik wil binnen enkele dagen gewoon kunnen zien of deze 'nieuwe shit' zo snel is als we al jaren horen dat MU-MIMO gaat zijn.

Wat is je budget?
Zo veel als nodig is.

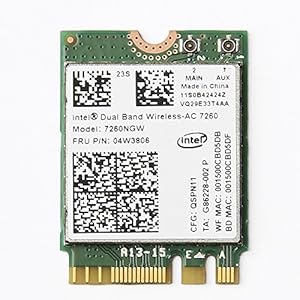

De chip ziet er als volgt uit:
http://ecx.images-amazon....I/61KfcDulFtL._SY300_.jpg

Kan iemand mij sowieso vertellen hoe deze aansluiting exact heet? Overal kom je "M.2" tegen, maar verder specifiek typenummer ontgaat mij.


Ik kom wat oplossingen tegen, maar via US amazon. Ik weet 1) niet of ze werken want ze noemen het wel M.2 NGFF maar de plaatjes zijn iets anders 2) ze versturen sowieso niet naar hier.
http://www.bplus.com.tw/Adapter/M2MU2.html
http://www.amazon.com/ngf...Pci-Adapter/dp/B012IRO8RS

Duitse Amazon geeft iets als:
http://www.amazon.de/M-2-...eywords=m.2+wifi+to+pci-e

Maar die geeft 'Key A' aan, wat volgens mij een andere oplossing is.

Oftewel:
1) Hoe heet die aansluiting precies anyway
2) Kan ik dit op één of andere manier snel (kan geen weken wachten) aan mijn desktop toevoegen
of anders ga ik naar plan Pak een dikke nieuwe high-end laptop of mini-PC om deze dingen te testen.

[MedionAkoya]

http://ark.intel.com/prod...0148.639093259.1448825926

M.2 (NGFF)

http://www.intel.nl/conte...7260-bluetooth-brief.html

(2230 and 2226 Solder Down)

Ik heb alleen ervaring met de HMC mPCI-e versie.

[ Voor 44% gewijzigd door MedionAkoya op 29-11-2015 20:53 ]

[DP Kunst]

M.2 heeft verschillende keying voor verschillende devices. Je wifi kaartje kan in een slot met een A of een E key. Dus je moet een adapter hebben met 1 van die 2 keys om hem in een normaal PCIe slot te kunnen steken. Je Amazon link lijkt prima!

[CH4OS]

Ik neem aan dat je er een review van gaat maken. Hou er dan ook rekening mee, dat de performance eventueel dus beïnvloed wordt door de converters.

[DP Kunst]

Performance beïnvloeden lijkt me van niet. Het zijn geen actieve converters. Enige wat ze doen is doorgeven van de ene connector naar de andere.

[Foritain]

MedionAkoya schreef op zondag 29 november 2015 @ 20:41:
http://ark.intel.com/prod...0148.639093259.1448825926

M.2 (NGFF)

http://www.intel.nl/conte...7260-bluetooth-brief.html

(2230 and 2226 Solder Down)

Ik heb alleen ervaring met de HMC mPCI-e versie.

Beide nummers geven echter ook andere plaatjes als resultaat. Vandaar mijn twijfels.

DP Kunst schreef op zondag 29 november 2015 @ 21:09:
M.2 heeft verschillende keying voor verschillende devices. Je wifi kaartje kan in een slot met een A of een E key. Dus je moet een adapter hebben met 1 van die 2 keys om hem in een normaal PCIe slot te kunnen steken. Je Amazon link lijkt prima!

Dus elke converter met A of E key moet voldoen voor de aansluiting die ik link? Begrijp ik dat goed? Maakt het dan nog verschil uit welke, of hoe zit het precies? Ik geloof je graag, maar begrijpen doe ik het helaas nog niet En we hebben het dan over die Amazon.DE link correct?

CptChaos schreef op zondag 29 november 2015 @ 21:17:
Ik neem aan dat je er een review van gaat maken. Hou er dan ook rekening mee, dat de performance eventueel dus beïnvloed wordt door de converters.

DP Kunst schreef op zondag 29 november 2015 @ 21:34:
Performance beïnvloeden lijkt me van niet. Het zijn geen actieve converters. Enige wat ze doen is doorgeven van de ene connector naar de andere.

In laptops zitten ze ook in één of ander bracket, zelden op het mobo zelf, dus ik zou verwachten dat dat niet gek veel uit hoeft te maken. PCI-E mag in elk geval geen beperking vormen voor deze wifi verbindingen. Enige wat ik hoop is dat de antennes niet de beperking gaan spelen, maar sterkere antennes heb ik zelf wel liggen, en ik kan desnoods beginnen met close-range testen. Vooralsnog heb je bij MU-MIMO testen/reviewen het toch vooral nog over theoretische verschillen, en sowieso blijft wifi testen op interference (en met alle factoren rekening houden) praktisch zeer lastig.

[DP Kunst]

Halverwege staat een tabelletje met welke keying voor welk product is en welke interfaces deze ondersteunt.

http://arstechnica.com/ga...l-speed-up-your-next-ssd/

En nog wat leesvoer van een connectorfabrikant: http://www.te.com/commerc...-EN&DocType=DS&DocLang=EN

[Foritain]

DP Kunst schreef op zondag 29 november 2015 @ 23:33:
Halverwege staat een tabelletje met welke keying voor welk product is en welke interfaces deze ondersteunt.

http://arstechnica.com/ga...l-speed-up-your-next-ssd/

En nog wat leesvoer van een connectorfabrikant: http://www.te.com/commerc...-EN&DocType=DS&DocLang=EN

hmm.. zo te zien zou ik ook gewoon de antennes uit een ander devices kunnen rippen en de wifi chip in mn M.2 slot op mn moederbord prikken? Ik lees hier en daar wat dat bij Asus moederborden converters zitten, ik moet nog maar even in de doos snuffelen dan.

Wel mooie linkjes, dank daarvoor. Na een aantal webpagina's werd ik echt kriebel van al die getalletjes, maar dat documentje helpt een hoop.

[loki504]

je kan asus bellen/mailen. die kunnen je mogelijk ook vertellen hoe of wat.
