Intro

Galactus als in Galactus ook wel de ''Devourer of Worlds'' in dit geval het web.

Galactus is gebouwd op een HP Net Server pro LH II uit 1997 als basis. De kast is in afmetingen 49cm x 34.8cm x 46cm flinke jonge vandaar de naam ook Galactus.

Specificatie

Kast vol nostalgie.


Voor de geïnteresseerd deze man haalt er een uit elkaar YouTube: A look Inside - HP Netserver LH Pro

• Processor Intel® Pentium II 266MHz and 300MHz,
• Cache 512KB
• ECC Geheugen 512MB; 60 ns DIMM
• DIMM Geheugen 32MB, 64MB, 128MB, 256MB
• Video • Integrated 1024x768, 16-color, noninterlaced
• • 512KB standard video memory
• CD-ROM 12x Max CD-ROM
• Flexible Disk Drive 1.44MB flexible disk drive

Vroeger toen alles nog in één smaak kwam wit en wit. de grote knoppen, sloten en de turbo knop aan de voorkant. Dit geeft weer helemaal het gevoel van 1995 toen internet een beetje opgang was en Commander keer en Doom standaard aanstonden. Het gevoel van dat apparaat dat je toegang gaf tot een hele nieuwe wereld.

Het idee achter Galactus is dus oud uit zien van buiten maar nieuw van binnen, het weer geven van de oude mainframe gevoel ''grote kast met monitor''

Galactus zal mijn desktop pc behuizing en server aan de andere kant, in de grote hot swap bays zullen alle hardeschijven worden gemonteerd, de hotswap feature zal achterwegen worden gelaten de originele slee's zijn niet om te bouwen.

Eerste concept tekening (Illustrator)


Zij aanzicht en voor

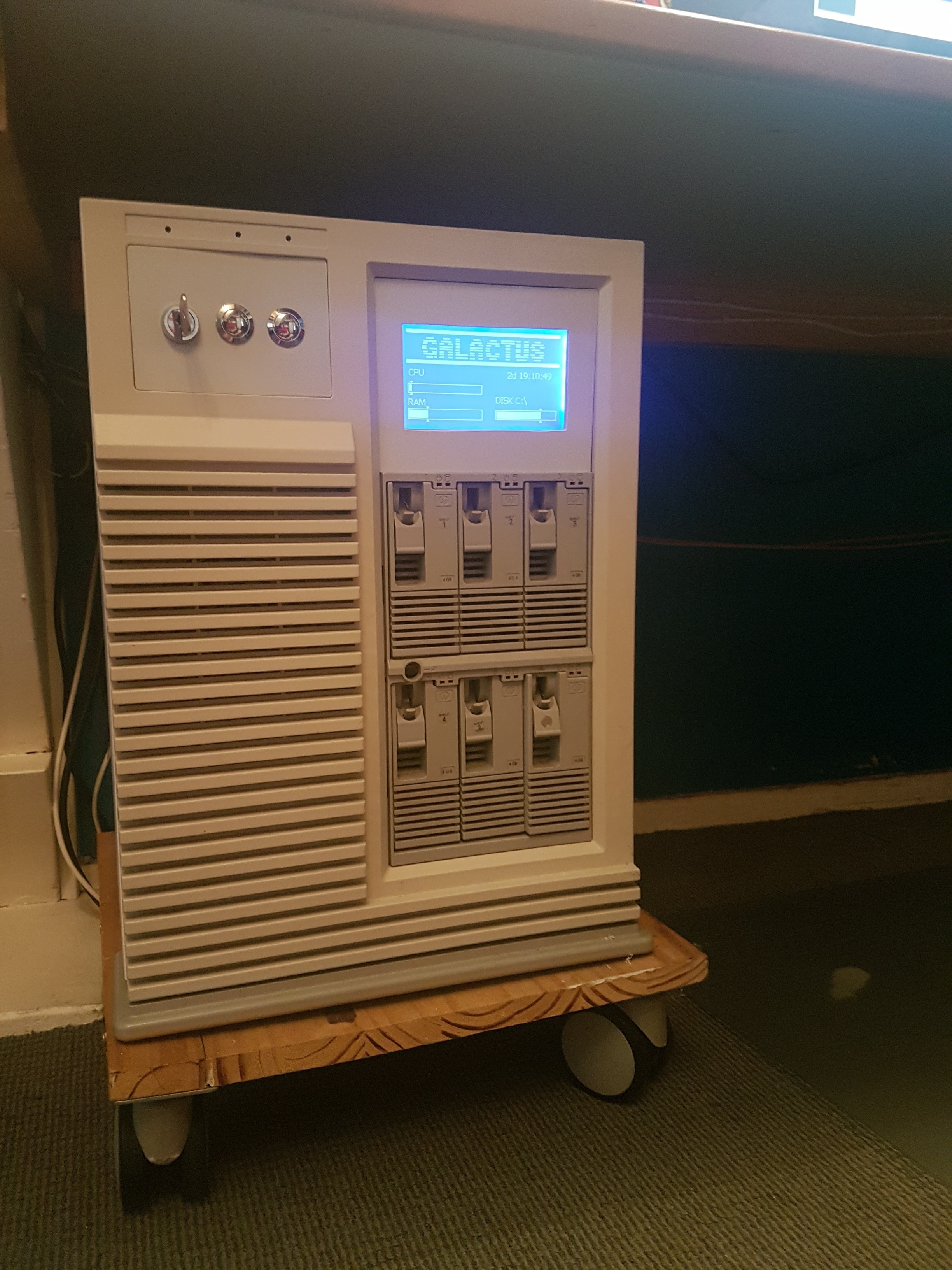

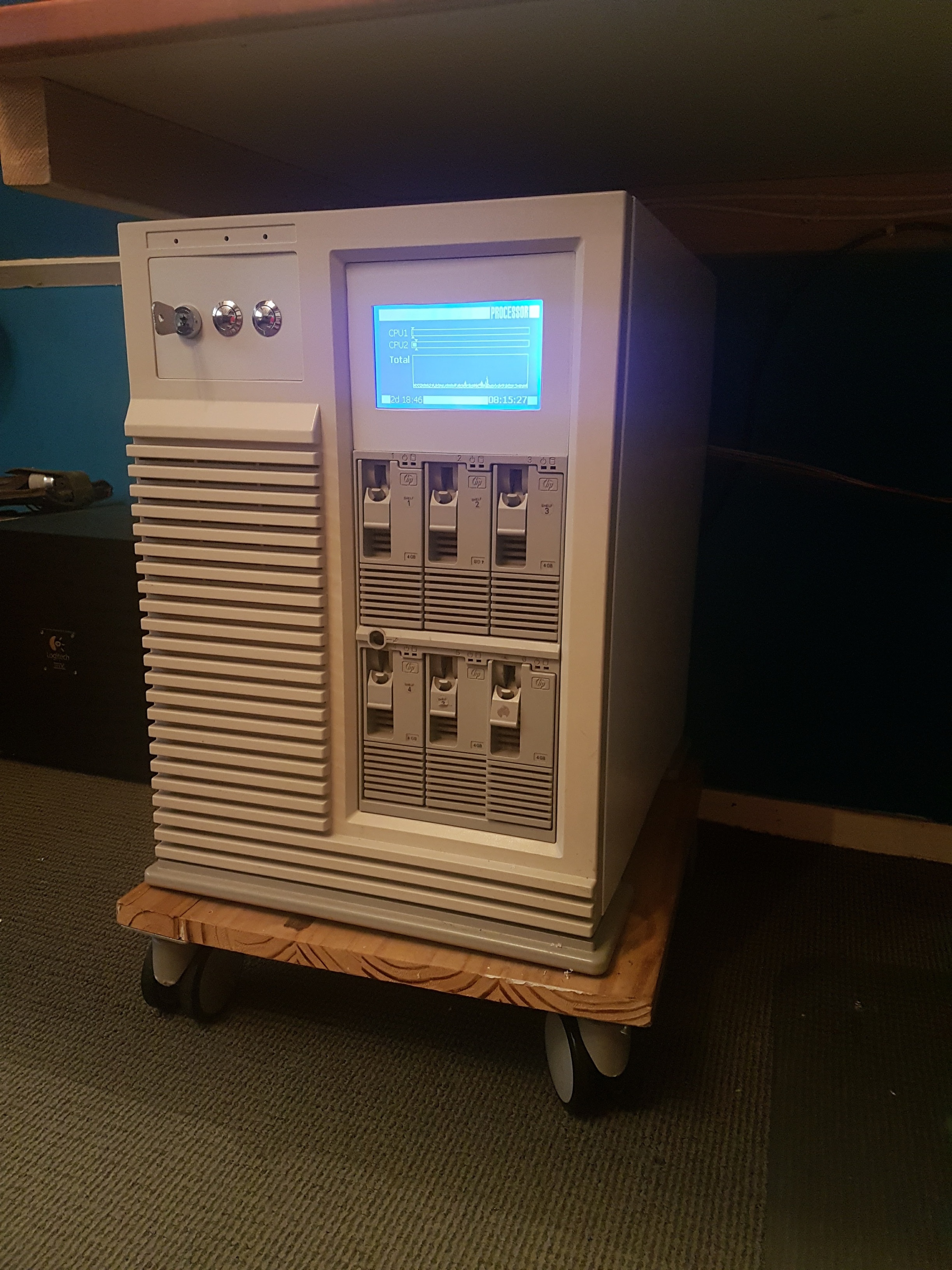

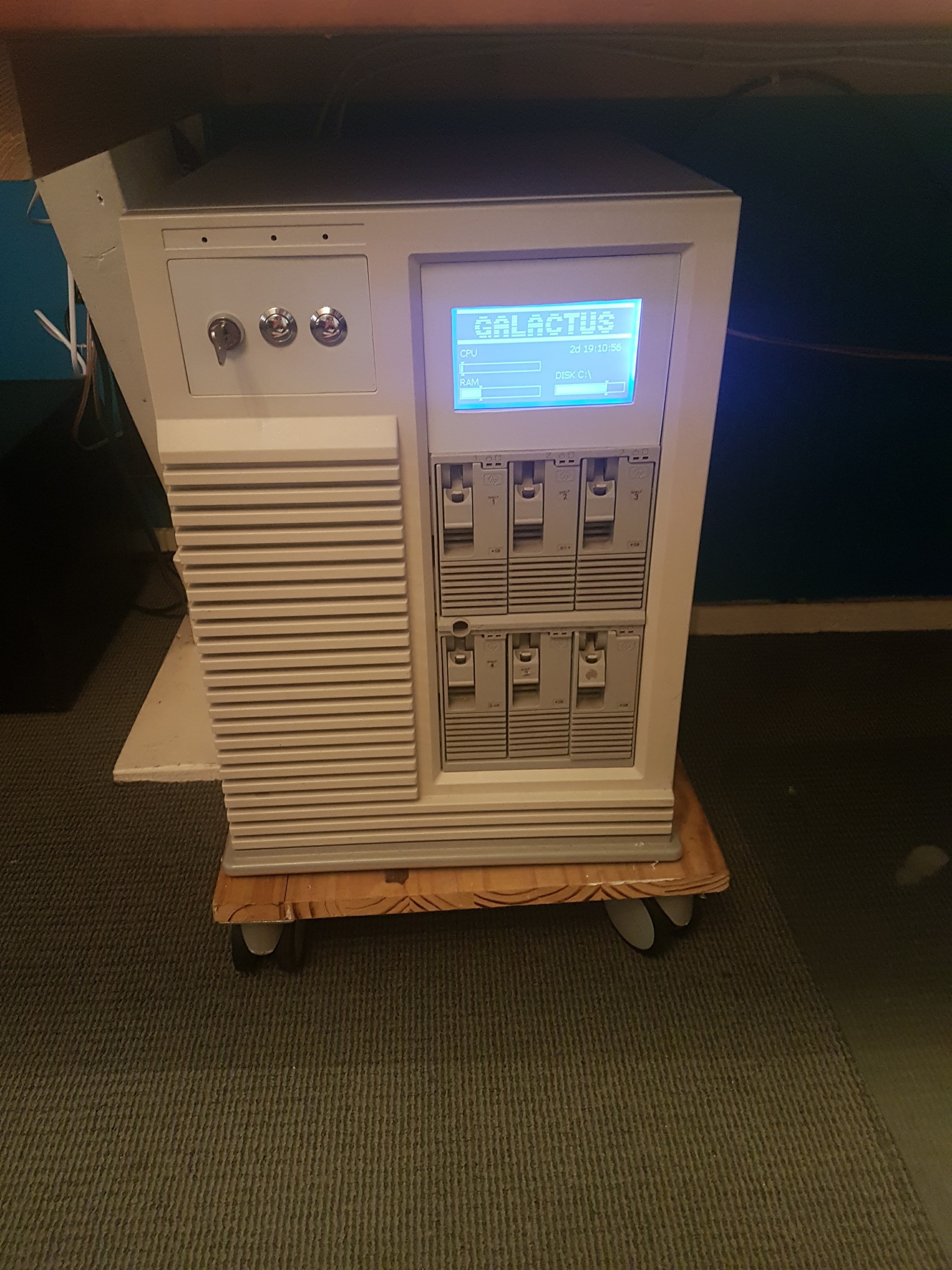

Volle glorie


Kast wordt van binnen licht grijs poedercoating hebben RAL7047

Buitenkant Wit gepoedercoat 9000

Dit is gedaan bij http://www.vermadox.nl/


Onderdelen en elementen


Voor de 5.25'' bay zocht ik naar iets wat de ventilator CPU/RAM speed kon weergeven.

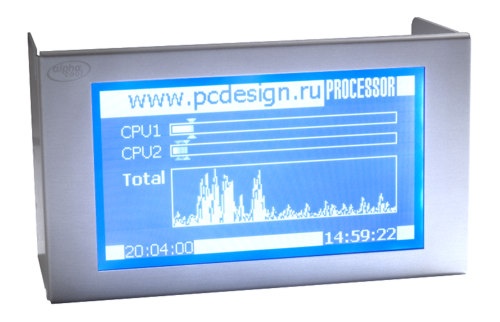

Keuze viel al snel op een Alphacool LC-Display
De Alphacool is goed te programmeren voor weergave van alles wel zo'n beetje

De resolutie van het display is 240x128 Pixels genoeg ruimte om alle informatie te huis vesten.

Voor de oude knipperende groene en rode lampjes zal een Arduino de emulatie doen, de ledjes zullen niet daadwerkelijk iets laten zien(HDD gebruik bijvoorbeeld)
Ook zal de Arduino twee 4 digit displays aansturen hier bij waarschijnlijk CPU Speed oid, zoals je vroeger op een turbo knop drukte en van 133Mhz naar 200Mhz ging.

De admin sleutel zal tussen de aan en reset knoppen worden verbonden, zonder sleutel zullen deze knoppen ook niet werken.
2x USB3 front panel.

Voor aansturing van de server zal ik gebruik maken van een 15'' 4.3 Touchscreen icm een Happy hacking lite keyboard.


Toetsenbord geeft ook weer de oude look and feel van vroeger door de kleur en knoppen door de kleine afmeting past deze mooi op de kast.

Scherm die er op komt is een FLATRON 15'' touchscreen display.
Gezien ik geen muis wil gebruiken en er geen ruimte voor heb en het idee wil geven van een oude server terminal.
Toetsenbord en scherm zullen er opstaan niet vast gezet en aansluitingen zullen zich aan de achterkant bevinden.
Scherm en toetsenbord zullen alleen voor de server bruikbaar zijn.


Desktop hardware

• CPU: Intel 5820K 6core
Cores 6
Threads 12
Processor Base Frequency 3.3 GHz
Max Turbo Frequency 3.6 GHz
TDP 140 W
• RAM: Corsair LPX 16GB DDR4 2800Mhz 4x4 (latere upgrade naar 32GB)
Density: 16GB (4x4GB)
Speed: 2800MHz
Tested Latency: 16-18-18-36
Voltage: 1.2V
• GPU: Evga NVIDIA GTX 970 SC 4GB
1664 CUDA Cores
1165 MHz Base Clock
1317 MHz Boost Clock
121GT/s Texture Fill Rate
• SDD: M.2 Samsung Evo 850 500GB
SATA 6Gb/s Interface
540 MB/sec Sequential Read
500 MB/sec Sequential Write
Samsung 32 layer 3D V-NAND
Samsung 512 MB Low Power DDR3 SDRAM
• PSU: Corsair RM850 850Watt
Dit is voor nu nog even de PSU.

Randapparatuur voor mijn desktop is een Dell u2711 27'' 2560x1440 en Acer 24'' 1920x1080.
Toetsenbord Logitech G19 en Logitech 9

Hardware foto's



Server hardware
Asrock Q1900-ITX CPU vaste CPU passief gekoeld.
Spects

• CPU Celeron 1900 Quadcore
• RAM 4GB KingstonhyperX DDR3
• HDD 4x2TB
• PSU be quiet! 300Watt
• GPU onboard Intel® 7th generation graphics

Zogezegd de server gedeelte is voor Webserver, FTPserver, en NAS.
De dingen die ik nodig hebben zullen met gemak kunnen draaien heb nu nog een Atom330 Dualcore en deze is nog niet aan zijn limit.

Server wordt ingebouwd in de kast geen I/O schield zichtbaar, uit en aan knop aan de achterkant.
Server wordt met een aparte voeding gevoed dus gescheiden van mijn desktop (gezien server 24/7 draait)
Hardware.










BUILD
Ik heb de kast eerst ontdaan van alle onnodige risers en stukken metaal dit er in zaten en uitgeboord.





Wat nog te doen

• Ventilator keuze maken basis maat 9.2mm
• Arduino programmeren voor 4digit display en LEDS Om het idee te geven van allemaal knipperende lichtjes dat die zwaar bezig is minimale LED's (geen behoefte aan een kermis attractie)
• Kabel geleiders zoeken
• Kabel boom maken
• Sleeving afstanden bepalen en kleuren (ik denk aan wit)
• Gaten maken voor de riser schroeven
• I/O shield uit halen (dremel bijna opgeladen as we speak)
• Stroom aansluitingen maken
• Connectors voor PS/2 (keyboard)
• Connector VGA (touchscreen)
• Case laten coaten

[ Voor 91% gewijzigd door 42dpi op 12-10-2018 03:57 ]

[42dpi]

IO schield begin, spul is knetter hard
Dremel kwam er amper door heen toen maar met de slijptol.
Toch gelukt.

Morgen een backplate maken voor de I/O shield.

[ Voor 94% gewijzigd door 42dpi op 30-05-2015 02:30 ]

[42dpi]

Vandaag weer druk geweest met de kast
Gaten geboord voor de riser schroeven en geplaats

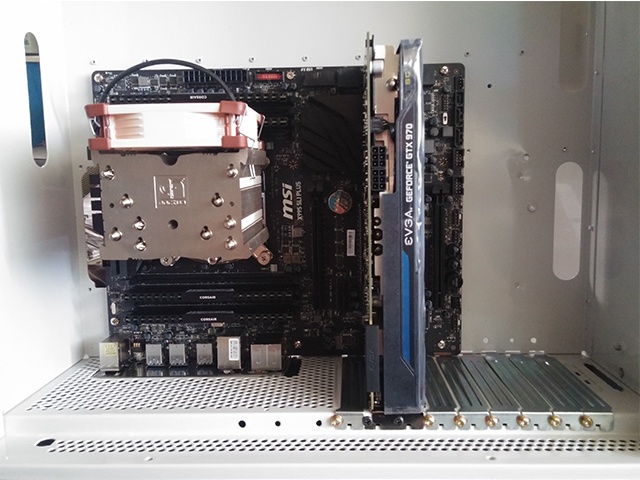

Hij hangt (tuurlijk niet het orginele of X99 mobo)


IO shield ge-popnageld

[_ferry_]

Toffe kast! Door naar CM.

[RobinHood]

Ziet er erg gaaf uit, vind dit soort projecten altijd wel leuk om te volgen. Zeker de sleutel als aan/uit vind ik erg leuk bedacht. Lekker retro.

[42dpi]

Kast staat sinds vanmiddag bij de spuiterij en zal volgende week klaar zijn.


Binnen kant wordt RAL 7047 LICHTGRIJS Dit om de retro sfeer er wel in te houden.

En buiten kant RAL 9010 HAGELWIT


Ik dacht eerst aan zwart aan de binnenkant maar dan zal het mobo bijna in camouflage verdwijnen

Komende dagen tussen door bezig met de front panel voor de knoppen en sleutel.

[ Voor 4% gewijzigd door 42dpi op 04-06-2015 17:17 ]

[42dpi]

Deze week ook nog bezig met school project kan ik meteen HDD led simulatie bouwen.
Komen wel wat kleinere leds in dan deze huge ass 20mA leds

[LordWhiskey]

wow dude!, i dig your tattoo!!!

en mooie kast ook! KUTGW

[Casejunky]

Toffe kast!

heb er ook 2 gehad maar die zijn helaas door brand verwoest... nooit meer een vervanger gehaald helaas:(

[pwillemske]

Wordt leuk!

Ff een opmerking, je RAM, die moet je zo toch niet plaatsen?? Je moet er 2 aan de ene kant, en 2 aan de andere kant (waar precies weet ik niet).

[42dpi]

Casejunky schreef op vrijdag 05 juni 2015 @ 10:04:
Toffe kast!

heb er ook 2 gehad maar die zijn helaas door brand verwoest... nooit meer een vervanger gehaald helaas:(

Ze zijn nog te koop alleen ze vragen serieus grofgeld voor dit soort oud spul joost mag weten waarom....

http://www.ebay.com/bhp/hp-netserver

pwillemske schreef op vrijdag 05 juni 2015 @ 10:16:
Wordt leuk!

Ff een opmerking, je RAM, die moet je zo toch niet plaatsen?? Je moet er 2 aan de ene kant, en 2 aan de andere kant (waar precies weet ik niet).

Volgens mij maakt dat niks uit, en je hebt zo kans dat ik het in de kop haal om nog 16Gig bij te halen want ik twijfel nog.

LordWhiskey schreef op vrijdag 05 juni 2015 @ 09:41:
wow dude!, i dig your tattoo!!!

en mooie kast ook! KUTGW

Thanks, ''kutgw'' moest het even googlen Ik dacht heeft die nou een hekel aan Gears of war of Guild wars of grond werk...haha

[ Voor 16% gewijzigd door 42dpi op 05-06-2015 11:09 ]

[maratropa]

Ik zou toch even checken want volgens mij loopt het zo in dual channel ipv quad?

Beige bakken zijn vet!

[42dpi]

Ah shit jullie hebben gelijk, moet zelfs om en om S1 S2 S3 S4 S8 S7 S6 S5

[Koninkje]

Ziet er strak uit, ben benieuwd!

[Casejunky]

42dpi schreef op vrijdag 05 juni 2015 @ 11:07:
[...]


Ze zijn nog te koop alleen ze vragen serieus grofgeld voor dit soort oud spul joost mag weten waarom....

http://www.ebay.com/bhp/hp-netserver

dan te bedenken dat ik ze allebij werkend voor 50 euro heb overgenomen

[maratropa]

Die van 1000 eu is er wel 1 met 6 xeon's, dat heeft nog wel een soort van nerdy vintage waarde voor sommigen

[TweakingRens]

Die gaan we volgen, ziet er interessant uit!
Wat zijn de afmetingen van dit bakbeest als ik vragen mag?

[42dpi]

Tweakingklaas schreef op vrijdag 05 juni 2015 @ 23:17:
Die gaan we volgen, ziet er interessant uit!
Wat zijn de afmetingen van dit bakbeest als ik vragen mag?

49cm x 34.8cm x 46cm

[42dpi]

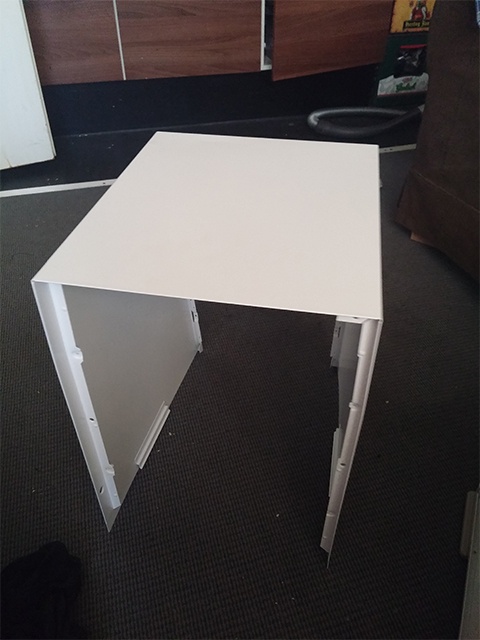

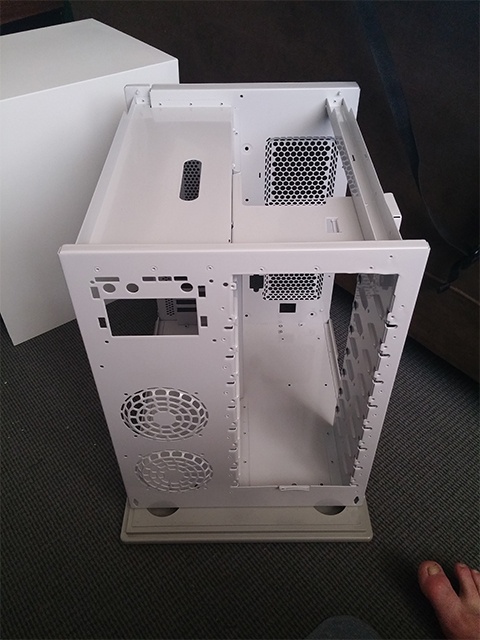

Kast is binnen van de spuiterij





En ja ik heb maat 49 en hele grote grote teen.





Lian li heeft ook zitten opletten blijkbaar
nieuws: Lian-Li start verkoop PC-O8-behuizing met twee compartimenten

[ Voor 46% gewijzigd door 42dpi op 13-06-2015 01:20 ]

[A-Jay]

42dpi schreef op vrijdag 12 juni 2015 @ 17:18:

En ja ik heb maat 49 en hele grote grote teen.

De kast ziet er in ieder geval mooi uit...

[Koninkje]

Strak kastje hoor! Ziet er gaaf uit!

offtopic:
Ik zou echt je nagel laten groeien, en ik zou hem netjes onderhouden en niet te kort knippen. Kans dat hij ingroeit is enorm groot. Trust me, dat doet enorm pijn... Heb veel patiënten gezien met dit probleem.

[ Voor 14% gewijzigd door Koninkje op 13-06-2015 08:56 ]

[Joopieboy]

Dat gaat heel wat worden, leuk om te volgen, succes!

[stin00]

Ahh poedercoating, ziet er altijd geweldig strak uit en krast niet snel. Heerlijk!

Leuke mod man, ik volg em

[42dpi]

offtopic:
[quote]Koninkje schreef op zaterdag 13 juni 2015 @ 08:55:
Strak kastje hoor! Ziet er gaaf uit!

[Ot]Ik zou echt je nagel laten groeien, en ik zou hem netjes onderhouden en niet te kort knippen. Kans dat hij ingroeit is enorm groot. Trust me, dat doet enorm pijn... Heb veel patiënten gezien met dit probleem. [/ot]
[/quote]


Beidekanten zijn de vleugels van mijn grote teen nagels al 'chirurgies' verwijderd en behandeld, ingroeien kunnen ze niet meer, en ze zijn kort ivm sport. Maar idd vaak gehad ingegroeide teen nagel en dat wil je niet thanks iig for the advice.

stin00 schreef op zaterdag 13 juni 2015 @ 11:12:
Ahh poedercoating, ziet er altijd geweldig strak uit en krast niet snel. Heerlijk!

Leuke mod man, ik volg em

zegt iedereen maar spul is niet onverwoestbaar maar toch beter dan verf.

[ Voor 21% gewijzigd door 42dpi op 13-06-2015 12:13 ]

[BCC]

Is hij nou gespoten of gepoedercoat?

[42dpi]

BCC schreef op zaterdag 13 juni 2015 @ 12:10:
Is hij nou gespoten of gepoedercoat?

Gepoedercoat

bij http://www.vermadox.nl/

[ Voor 8% gewijzigd door 42dpi op 13-06-2015 12:21 ]

[42dpi]

Voor mensen die het volgen sorry nog geen updates, laatste twee weken school en ben erg druk daarna weer voltijd bouwen.

[Jelte,89]

Je drinkt Grolsch en Hertog-Jan, altijd +1

[pazzje]

aha

[Verwijderd]

School gaat voor, hoe jammer dat ook is: Ik vind het ook vaak jammer, maar ik heb nu al vakantie, dus ik ben al weer druk bezig.

[42dpi]

Dit weekend weer wat gedaan voor de case mod.


Ben opzoek gegaan naar sleevs voor de kabels. Omdat ik plastic sleeving niet mooi vind en niet passen bij mijn mod ga ik meer voor nylon sleeving.


Dit komt voor de PCI-E power naar de grafischeplank.



Dit voor USB / Frontpanel /
Ben nog opzoek naar zwart wit voor de ventilatoren.


Ik heb ook de frontpanel aangepakt, de oude knoppen wou ik sowieso niet gebruiken, die heb ik nu vervangen voor een blanco plaatje.



Veel schuren en het pas perfect


Hier word die op bevestigt om toch stevigheid te hebben en om de achterkant van de knoppen te maskeren.





Het basis materiaal van de kringloop voor 0,50 cent per la

[Amsterdamn]

42dpi schreef op zondag 26 juli 2015 @ 15:56:
Dit weekend weer wat gedaan voor de case mod.


Ben opzoek gegaan naar sleevs voor de kabels. Omdat ik plastic sleeving niet mooi vind en niet passen bij mijn mod ga ik meer voor nylon sleeving.

[afbeelding]
Dit komt voor de PCI-E power naar de grafischeplank.


[afbeelding]
Dit voor USB / Frontpanel /
Ben nog opzoek naar zwart wit voor de ventilatoren.


Ik heb ook de frontpanel aangepakt, de oude knoppen wou ik sowieso niet gebruiken, die heb ik nu vervangen voor een blanco plaatje.


[afbeelding]
Veel schuren en het pas perfect


Hier word die op bevestigt om toch stevigheid te hebben en om de achterkant van de knoppen te maskeren.


[afbeelding]

[afbeelding]
Het basis materiaal van de kringloop voor 0,50 cent per la

Netjes, is er al een update? Ben best wel benieuwd

[PoJa84]

Ziet er strak uit. Gebruik je speciale sleeving of "gewoon touw"?

[42dpi]

Even weer een update (duurt allemaal langer dan verwacht ivm drukte en stage en what not)

poljaap1984 schreef op maandag 14 september 2015 @ 08:41:
Ziet er strak uit. Gebruik je speciale sleeving of "gewoon touw"?

Touw voornamelijk (is nylon = plastic), sleeving wat je koopt of kant en klaar is vaak plastic wat ik niet mooi vind beetje de ouderwetse kabel idee. Ben echt van alles aan het verzamelen van paracord tot veters (sommige veters zijn hol van binnen )

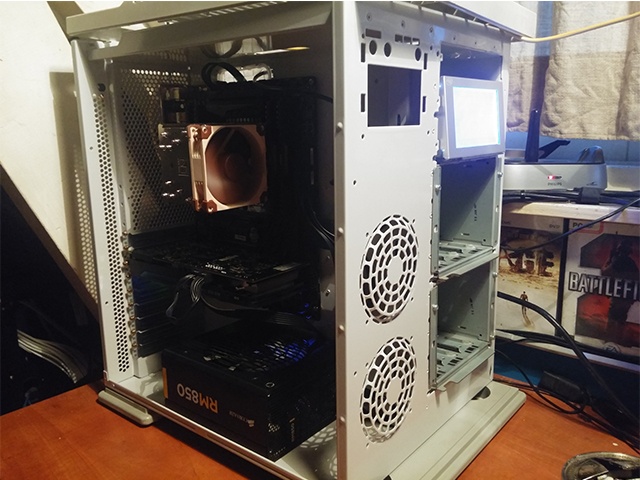

Net de server ingebouwd om alles een plek te geven


Nog 1 bay vrij, deze gaat hoogstewaarschijnlijk ingebrijk voor de workstation

[ Voor 3% gewijzigd door 42dpi op 16-10-2015 04:54 ]

[ElCondor]

Je hebt die trays ook daadwerkelijk in gebriuk voor HD's? Heb je ze dan direct met kabels op het moederbrod geprikt, of gebruik je een SATA backplane?

[42dpi]

HHD Bays zijn echt in gebruik, zitten nu vol tot een na, in 1997 hadden ze nog geen sata dus geen blackplate aanwezig valt ook niet in te bouwen kabels lopen er door, hotswap is dus niet van toepassing of mogelijk.

[deguus]

gvd wat mooi je mag echt trots zijn dat je iets zo mooi ka maken die is echt een hele mooie casemod top ga zoo door

[The Eagle]

Ben even benieuwd hoe je dat met die kabels door de bays heen hebt gedaan. SATA is bij mijn weten namelijk wel hotswappable. Als jij een stel convertertjes kunt bouwen naar whatever connector ze gebruiken (moet kunnen, zoveel pinnen heb je bij SATA + molex niet nodig) dan kun je nog echt werkende bays hebben ook

[42dpi]

The Eagle schreef op vrijdag 16 oktober 2015 @ 22:29:
Ben even benieuwd hoe je dat met die kabels door de bays heen hebt gedaan. SATA is bij mijn weten namelijk wel hotswappable. Als jij een stel convertertjes kunt bouwen naar whatever connector ze gebruiken (moet kunnen, zoveel pinnen heb je bij SATA + molex niet nodig) dan kun je nog echt werkende bays hebben ook

Nu gewoon sata kabel door de inner behuizing naar de HDD, klopt sata is hot swappable, ik snap je idee van bay connectors maar dat is in mijn geval te veel gedoe en het geld niet waard. de schijven draaien backups incremental eens per dag en data opslag wat ik niet dagelijks gebruik dus zo hard ga ik niet door schijven heen, en raid gebruik ik ook niet.

idee is wel dat ze direct met sata kabel aan mobo zitten en voeding per 2 naar een modulaire voeding lopen dat is genoeg voor mijn behoefde.

[42dpi]

Goed nieuws ik heb eindelijk tijd gevonden om dingen te bestellen, en ze zijn binnen, aantal ventilatoren een lamptron modding kit om al de kabels uit elkaar te halen voor sleeving.

Als goed is dit weekend de dekstop kant PSU sleeven.

[Zanthr]

Mooi dat er weer leven in de brouwerij is!

[Verwijderd]

Hé, ik zou graag willen weten hoe je die 4-digit displays gaat aansturen en wat voor type je gekocht hebt. Zijn deze eenvoudig aan te sturen? Bedankt!

[42dpi]

Verwijderd schreef op zondag 13 december 2015 @ 13:16:
Hé, ik zou graag willen weten hoe je die 4-digit displays gaat aansturen en wat voor type je gekocht hebt. Zijn deze eenvoudig aan te sturen? Bedankt!

http://www.dx.com/p/d4056...o-blue-black-white-329806

En deze

http://www.dx.com/p/ardui...pin-display-module-140220

[ Voor 10% gewijzigd door 42dpi op 13-12-2015 13:29 ]

[42dpi]

Ik bedenk mij nu pas dat ik nooit de ''final'' foto's heb geplaatst.

[vso]

42dpi schreef op vrijdag 12 oktober 2018 @ 03:51:
Ik bedenk mij nu pas dat ik nooit de ''final'' foto's heb geplaatst.

[Afbeelding]

[Afbeelding]

[Afbeelding]

beter laat als nooit, maaruh waarom schrijf je niet je ervaring(en) die je hebt tussentijd met het ding ..
wat zou je doen met versie 2.0 dus

[42dpi]

vso schreef op vrijdag 12 oktober 2018 @ 07:38:
[...]

beter laat als nooit, maaruh waarom schrijf je niet je ervaring(en) die je hebt tussentijd met het ding ..
wat zou je doen met versie 2.0 dus

Twee jaar later een update, in de tussentijd upgrade gedaan:

I7 9700K
64GB ram 4x16
GTX 2070
NVME SSD 500GB.

In de tijd wel zeer tevreden geweest over temperatuur en stof ontwikkeling nooit echt warm geweest zelfs niet naar uren gamen wss zal de 2070 ook niet onder de indruk zijn van mijn games.

En qua stof misschien eens per 6 maanden effe CPU blok doorblazen en ventilator afnemen meer niet.
Server kant draait ook al jaren aan een stuk door probleem loos HDD's blijven lekker koel.

Cosmetisch niks meer gedaan, zit nu te denken over een big tower tot sleeper pc te maken.



Nog opzoek naar.
