Invisage QuantumFilm: De opvolger van CMOS sensoren?

Pagina: 1
Acties:

Acties:
  • 0Henk 'm!

  • Balance
  • Registratie: januari 2013
  • Laatst online: 25-01 13:38
Invisage - Technology
[YouTube: https://www.youtube.com/watch?v=tMBI1DLWp8U]Bron: [YouTube] InVisage QuantumFilm - 30 April 2015

Bron: [YouTube] InVisage's QuantumFilm: A breakthrough in camera technology - 1 Juni 2012

Ze lijken zich in eerste instantie te richten op de smartphone markt, waarschijnlijk omdat daar veel geld in omgaat en het makkelijker is om kleine sensoren te maken.

Mijn analyse:
Voordelen
  • 100% Fillfactor
  • No crosstalk
  • Electronic Global Shutter (!)
  • Betere (perfecte?) lichtabsorptie onder scherpe hoeken
  • Plattere sensor en platter design
  • Dynamic Zoom
  • Higher Dynamic Range
100% fillfactor: Elk elektron wat door een kleur filter heen gaat wordt opgenomen door de sensor. Bij traditionele, vooral niet-BSI sensoren, was de fillfactor van kleine pixels een probleem. Bij BSI (bijv. Sony Exmor R), en vooral Stacked BSI ((bijv. Sony Exmor RS) sensoren nadert de fillrate de 100% al en is dit dus geen probleem meer.

No crosstalk: Rode en soms groene elektronen wilden nog wel eens door hun pixel heen schieten en opgenomen worden door de naburige pixel, waardoor de verkeerde pixel en dus verkeerde kleur licht werd geregistreerd. Samsung heeft dit al opgelost met hun ISOCELL sensoren, waarbij er tussen elke pixel en soort scheidingswand zit. Sony Exmor RS sensoren schijnen er ook vrij weinig last van te hebben. Ook een redelijk achterhaald probleem dus.

Electronic Global Shutter Dit is huge. Global Shutter is iets wat ongelooflijk moeilijk te implementeren is in CMOS sensoren, waardoor er altijd compromissen gesloten moesten worden, zoals lage framerates, lage resoluties, dikke complexe sensoren, etc. Deze sensor heeft van zichzelf een global shutter, waardoor altijd alle pixels tegelijk uitgelezen worden en je dus geen rare vervormingen meer krijgt, ongeacht de resolutie of de frame rate.

Betere (perfecte?) lichtadsorptie onder scherpe hoeken: Als licht onder een scherpe hoek invalt op een CMOS sensor, kan het weerkaatst worden, doorschieten naar een andere pixel of geabsorbeerd worden door een stuk niet-lichtgevoelig metaal. Met wide-angle lenzen die dicht op de sensor zitten, zoals in mirrorless camera's en smartphones, is dit vooral een probleem. Met dit nieuwe design lijk je daar een stuk minder last van te hebben, waardoor lenzen nog platter en compacter kunnen worden ontworpen en deze dichter op de sensor geplaatst kunnen worden zonder dat je dingen als pixel vignetting krijgt.

Dynamic Zoom Ze hebben een techniek om het formaat van de pixels aan te passen aan de aanwezige hoeveelheid licht, alleen ik heb geen idee hoe ze dat dan met de kleurfilters doen (want die zijn wel gefixeerd op hun plek). Misschien is het een geavanceerde vorm van pixel-binning?

Higher Dynamic Range: Ze beweren een hoger dynamisch bereik te hebben, wat ik me best kan voorstellen omdat er meer ruimte voor elektronen buffers is of omdat je meerdere malen de sensor kan uitlezen en deze informatie combineren. Ik kan echter 0,0 harde informatie vinden over hoe zij dit willen bereiken.

Acties:
  • 0Henk 'm!

  • Universal Creations
  • Registratie: januari 2000
  • Laatst online: 25-01 12:01
Klinkt veelbelovend, maar die lichtabsorptie onder scherpe hoeken wordt mogelijk door een dunnere glasplaat op de sensor te gebruiken, zoals bij Leica M gebeurt.

Sony A7R III | Sigma MC-11 | Sigma 50mm f/1.4 Art | Sigma 135mm f/1.8 Art
Zeiss 21mm f/2.8 | Godox V860II


Acties:
  • 0Henk 'm!

  • Balance
  • Registratie: januari 2013
  • Laatst online: 25-01 13:38
Universal Creations schreef op vrijdag 01 mei 2015 @ 14:29:
Klinkt veelbelovend, maar die lichtabsorptie onder scherpe hoeken wordt mogelijk door een dunnere glasplaat op de sensor te gebruiken, zoals bij Leica M gebeurt.
Interessant, alleen dat ligt meer aan de implementatie dan aan de sensor zelf. Volgens mij is de hoofdreden dat een foton veel minder diep kan doordringen in de fotogevoelige laag, waardoor er niet alleen geen crosstalk onstaat, maar ook een pixel die onder een scherpe hoek invalt niet door kan schieten naar de volgende pixel of tegen een stuk metaal aan knalt, maar meteen opgenomen wordt door de fotogevoelige laag. Of is die redenatie fout?



Ik ben trouwens nu wat sceptischer over hele verhaal, ze hebben in maart 2010 al gezegd dat in de zomer van 2011 deze techniek om de markt zou moeten komen. En nu hebben ze aan de andere kant pas deze lente hun fabriek voor massaproductie in Taiwan geopend.

Er zitten wel een paar grote namen binnen dat bedrijf. De oud VP van OmniVision, Jess Lee, is nu daar de CEO bijvoorbeeld.Ook hebben ze al $100 miljoen aan funding opgehaald. Ik denk dat of we er binnen een jaar veel over gaan horen, of ze langzaam maar stilletjes verdwijnen. De laatste Stacked BSI CMOS sensoren bieden ookal veel van deze voordelen, alleen de Global Shutter, de Dynamic Zoom en misschien de opname van licht onder scherpe hoeken blijven dan over als voordelen.

Ze hadden wel in het filmpje al werkende prototypes, en durfden wat foto's en video's te laten zien. Die iPhone 6 vergelijking ging dan weer helemaal nergens over.

[Voor 41% gewijzigd door Balance op 01-05-2015 15:29]


Acties:
  • 0Henk 'm!

  • Sodela
  • Registratie: april 2010
  • Laatst online: 07:08
Eerst even wachten wat marketing en werkeklijheid is... Mijn naam is Thomas en ik wil het eerst wel even zien voordat ik alles geloof (misschien heb ik teveel ervaring met de gebakken lucht verkopers van Microsoft, Oracle en ga zo maar door)...

Acties:
  • 0Henk 'm!

  • Universal Creations
  • Registratie: januari 2000
  • Laatst online: 25-01 12:01
Global shutter is natuurlijk wel geweldig en een nog iets hogere QE zou iets kunnen schelen, maar zoals je zelf al zei: is die tegenwoordig al heel hoog.
Nog over die fotonen die door kunnen schieten naar een andere pixel: mij lijkt dat ze daar al wel iets op hebben gevonden, zoals bijvoorbeeld de microlenzen die de fotonen afbuigen naar de onderliggende lichtgevoelige laag. Ik zie eigenlijk niet zo heel veel voordeel in dat dynamic zoom, want dat komt op mij over als op een heel moeilijke manier pixel binning toepassen

Sony A7R III | Sigma MC-11 | Sigma 50mm f/1.4 Art | Sigma 135mm f/1.8 Art
Zeiss 21mm f/2.8 | Godox V860II


Acties:
  • 0Henk 'm!

  • link0007
  • Registratie: augustus 2006
  • Laatst online: 25-01 14:40
Voor MILCs zijn vooral die scherpe hoeken erg interessant.

Daarnaast wordt het toch wel weer tijd voor een sensor-innovatie. Het is ondertussen al een flinke tijd geleden dat we overgestapt zijn naar CMOS. Vergeleken CCD was dat een gigantische stap. Tijd om nog een keer zo'n stap te zetten :)

IF IF = THEN THEN THEN = ELSE ELSE ELSE = IF;


Acties:
  • 0Henk 'm!

  • Balance
  • Registratie: januari 2013
  • Laatst online: 25-01 13:38
InVisage heeft hun website geüpdate! Vooral hun Technology page bied zeer interessante informatie.

Introducing Dynamic Zoom
In smartphone cameras with silicon sensors, users are forced to rely on digital zoom—and to pay the accompanying price of noisy images. But what if a new type of zoom, not limited by the size of the camera lens, could allow you to get closer to your subjects without sacrificing image quality?

Traditional silicon pixels have fixed dimensions: the silicon is divided up into unchangeable bins of light sensors and charge stores at the time of fabrication. In contrast, because QuantumFilm is a physically continuous layer, it can be reconfigured on the fly. As a result, InVisage is able to offer programmable pixel size. When a light–starved scene calls for making the most use of available light, QuantumFilm gathers information from a super–pixel and funnels it all to a single, low-noise junction for image rendering. When a rich and complex scene calls for the finest, sharpest possible picture, QuantumFilm can maximize its resolution for record pixel counts. Effectively, QuantumFilm allows the sensor to combine information in the physical (analog) domain to maximize the signal-to-noise ratio, regardless of light condition.


We weten nu eindelijk hoe hun Dynamic Zoom werkt! Het hele substraat vang licht op, maar je leest uit het aantal pixels wat je wilt. Meer pixels uitlezen is meer resolutie, minder pixels uitlezen is meer lichtgevoeligheid.

Smaller Cameras, Spot-on Color
The height of a camera lens affects the angle at which light enters the camera, otherwise known as the chief ray angle. With silicon-based sensors, there’s a limit to how short a camera lens can be in order to prevent photons from passing into the wrong pixels. This is because silicon, a weak absorber of light, lets considerable light incident on one pixel pass to its neighbors. And the thinner the sensor, the more errant light escapes the “right” pixel. This effect, known as crosstalk, produces color error, blurring, and washed out images, especially at the edges of the image sensor.

InVisage’s QuantumFilm is such a strong light absorber that the right pixel consistently absorbs the light incident on it, without passing significant light to its neighbors. The result is minimum crosstalk. As a further benefit, light which passes through the focusing optics can be allowed to impinge on the sensor at a steeper angle. With traditional CMOS sensors, compromises had to be made between sensor thickness and color accuracy, resulting in unsightly camera “bumps” on otherwise sleek smartphones. Now, QuantumFilm’s unique capacity to detect colors accurately frees smartphone manufacturers from that compromise.

The animation below demonstrates how lens height and crosstalk go hand in hand in a silicon-based sensor, and how QuantumFilm bypasses that problem. As the lens height decreases, red photons generate a signal that is collected in the green pixel region, causing color crosstalk that appears as color noise and color error. This crosstalk comes from the fact that silicon is a slow absorber of light and it takes multiple micrometers of silicon thickness to absorb sufficient light for imaging.



Woohoo!!! Ik was spot-on met mijn analyse van lichtadsorptie onder scherpe hoeken! :D oOo




Meer informatie is te vinden op de Technology page van InVisage.

We hebben nu dus drie revolutionaire technieken:
  • Global Shutter
  • Dynamic Zoom / Variable pixel size
  • Sharp Angle Light Adsorption
En best wat evolutionaire technology:
  • Betere Dynamic Range
  • Betere Quantum Efficiency
  • Betere Licht Adsorptie

Acties:
  • 0Henk 'm!

  • Universal Creations
  • Registratie: januari 2000
  • Laatst online: 25-01 12:01
Verneukeratieve animatie bij "spot on colour", want de invallende hoek (t.o.v. de normaal) is veel kleiner bij de QuantumFilm sensor.

Sony A7R III | Sigma MC-11 | Sigma 50mm f/1.4 Art | Sigma 135mm f/1.8 Art
Zeiss 21mm f/2.8 | Godox V860II


  • Balance
  • Registratie: januari 2013
  • Laatst online: 25-01 13:38
InVisage Expands with New Taiwan Factory
World’s First Sub-5nm Fabrication Site to Manufacture QuantumFilm™ Cameras
June 17, 2015 08:00 AM Eastern Daylight Time

MENLO PARK, Calif. InVisage Technologies Inc., the leading developer of quantum dot camera sensors, opened its first high-volume, fully automated QuantumFilm sensor manufacturing facility in Hsinchu Science Park, Taiwan.

“With our new facility and staff, we are able to source and install custom, state-of-the-art fabrication equipment and are now well positioned to ramp up QuantumFilm production.”

As part of the opening ceremony in Taiwan, InVisage executives joined representatives from Taiwan Semiconductor Manufacturing Company, Ltd. (TSMC), Hsinchu Science Park, and additional supply chain partners to unveil the new facility with a formal ribbon cutting. A factory tour for guests followed. The new factory, named QFAB3, brings next-generation nanoscale manufacturing to Taiwan as InVisage prepares to introduce QuantumFilm technology later this year.

QuantumFilm is an extremely light-sensitive layer of quantum dots that replaces the conventional silicon photodiode in digital camera sensors and provides improved dynamic range, greater performance in low light, and global shutter capabilities. More details are preserved in both bright and dark areas, and fast motion can be captured with less distortion. The material is customizable to allow for dynamic adjustment of sensitivity and resolution, and can be optimized for better performance at wavelengths ranging from visible to infrared.

“We chose to establish our high-volume manufacturing in Taiwan because of the vitality of the semiconductor ecosystem here, and in particular because of our partnership with TSMC,” said InVisage’s CEO, Jess Lee. TSMC is the world's largest dedicated independent semiconductor foundry, located in close proximity to QFAB3.

Lee added, “With our new facility and staff, we are able to source and install custom, state-of-the-art fabrication equipment and are now well positioned to ramp up QuantumFilm production.”

The manufacturing facility features unprecedented sub-5 nanometer process geometry within an ISO Class 10 cleanroom. It is designed to support a wide range of products, from mobile phones to high-end cameras as well as drones and other IoT devices that require high performance cameras.

InVisage’s use of quantum dots eliminates the need for finely patterned lithography to achieve high performance and sub 5-nm scale. This has a multiplier effect in terms of product performance, value, and output. As a result, InVisage’s new facility is compact and more efficient than facilities manufacturing competing technologies.

Product wafers are first manufactured by nearby TSMC and then transferred to InVisage’s facility for QuantumFilm deposition. The deposition itself is performed by a single, custom tool that combines spin-coating and CVD deposition technologies into one machine for the first time. This combination allows the deposition process to be both modular and fully automated. This is the first of many facilities to come as InVisage increases its capacity and QuantumFilm technology becomes the new standard for cameras.

For more information on the QFAB3 facility, InVisage, or its groundbreaking QuantumFilm technology, visit www.invisage.com.

  • Balance
  • Registratie: januari 2013
  • Laatst online: 25-01 13:38
QuantumCinema and Global Shutter Capabilities Shine in New Short Film “Prix”
Short Film Shot with Smartphone Camera Sensor Uses Groundbreaking QuantumFilm Technology For Unprecedented Light and Motion Capture

October 23, 2015

Menlo Park, CA (October 23, 2015) – InVisage Technologies Inc., the pioneering camera sensor company , announced today the release of “Prix”, a short film shot entirely with InVisage’s QuantumFilm smartphone camera sensor. The film captures a stunning level of detail despite dynamic lighting environments and shooting fast-moving subjects outdoors. This quality is made possible thanks to InVisage’s QuantumFilm, a quantum dot camera sensor technology.

“Today, filmmakers of all types have access to HD-quality cameras through their smartphones,” said InVisage President and CEO Jess Lee. “However, achieving truly cinematic quality can be difficult without professional-grade cameras. Our expanded dynamic range capability is a major step forward in allowing smartphones to capture the tiniest of details across a wide range of lighting conditions. The results can be seen in ‘Prix,’ a charming short film about children who make their own technological innovations.”

During the production of “Prix,” cameras utilized InVisage’s QuantumCinema, a capability developed specifically for smartphone sensors equipped with QuantumFilm. Like photochemical film, QuantumFilm sensors have a non-linear response to light that allows them to preserve information in bright areas where a silicon CMOS sensor would typically saturate. This response, combined with higher photosensitivity and electron storage per pixel, enables QuantumFilm to show greater dynamic range in QuantumCinema mode.

“Prix” was also shot using InVisage’s exclusive electronic global shutter mode for smartphones, which eliminates a defect when shooting moving objects known as the “rolling shutter artifact.” All scenes were shot simultaneously with a comparable silicon smartphone using a rolling shutter–the only shutter mode currently available in smartphones–which captures parts of an image at different times. This delay causes obvious distortion when quickly moving subjects are shot with a moving camera. But with QuantumFilm’s global shutter, all parts of the image are captured simultaneously, resulting in unprecedented clear motion capture with a smartphone.

In an additional feature entitled “The Making of ‘Prix’,” actors from the short film visit the InVisage office to learn about the technology and what distinguishes “Prix” from videos shot with silicon smartphone camera sensors. “The Making of ‘Prix’” includes interviews with employees and side-by-side comparisons of footage shot simultaneously with standard smartphones versus those equipped with QuantumFilm. Both “Prix” and the accompanying “Making of” feature were screened as part of an event on the future of technology and film at the Mill Valley Film Festival on October 18.

Watch “Prix” and “The Making of ‘Prix,’” and read more about QuantumCinema here.

For more information about QuantumFilm, visit www.invisage.com.

About InVisage Technologies

InVisage Technologies, Inc. is a venture-backed advanced materials & camera platform company based in Menlo Park, Calif. that has developed QuantumFilm™, a breakthrough imaging & sensing technology. Its first product captures high fidelity, high-resolution images from mobile devices such as camera phones and digital cameras. Founded in 2006, InVisage Technologies is venture funded by GGV Capital, Nokia Growth Partners, RockPort Capital, InterWest Partners, Intel Capital, Oceanwide, and OnPoint Technologies.



InVisage heeft de eerste video volledig geschoten op QuantumFilm getoond. De kwaliteit is nog niet heel geweldig (het is een prototype) maar er is helemaal geen rolling shutter! Bomen en lantaren palen blijven zelf bij de snelst pannende shot kaarsrecht! En dat is toch echt wel een revolutionaire ontwikkeling tegenover de huidige silicium sensortechnieken. Het maakt namelijk niet alleen filmcamera's mogelijk met 0 rolling shutter, maar ook elektronische sluiters zonder verlies van IQ of toevoeging van rolling shutter. Na de spiegel wordt nu ook de sluiter volledig overbodig, waardoor we nu complete solid state camera's kunnen maken zonder bewegende onderdelen! Dus goedkoper, energiezuiniger, duurzamer én volledig stil.

Of alle andere beloften stand houden is de vraag. Maar we weten nu in ieder geval dat er én werkende prototypes bestaan én dat het echt een global shutter is.

  • Balance
  • Registratie: januari 2013
  • Laatst online: 25-01 13:38
InVisage Launches Industry’s Highest Performance Smartphone Camera Sensor Quantum13
Using advanced quantum physics, the Quantum13 brings cinematography-grade dynamic range and smooth motion capture to smartphones, driving silicon CMOS image sensors into obsolescence

BEIJING--(BUSINESS WIRE)--InVisage Technologies Inc., the pioneering developer of QuantumFilm™ camera sensors, today introduced its inaugural product, the Quantum13 camera sensor. Leveraging the power of advanced nanotechnology found in the company’s QuantumFilm platform, the Quantum13 captures images with full tonal ranges in high and low light, and is the first smartphone camera sensor with an electronic global shutter. Today in Beijing, InVisage is showcasing Quantum13-enabled smartphones running on both Qualcomm and Mediatek platforms. Shipments to smartphone vendors will start this quarter.

The Quantum13 is the world’s first electronic image sensor that does not use silicon but rather a quantum dot film, QuantumFilm, to capture light. QuantumFilm has a natural light response curve matching the human eye. As a result, the Quantum13 has a powerful single-shot high dynamic range (HDR) mode called QuantumCinema™. This mode provides up to three additional stops of dynamic range compared to conventional CMOS image sensors. Both still and video modes will see this level of performance without any added HDR software processing, which can often cause a missed moment and a distorted image.

Quantum13 also offers the world’s first electronic global shutter for smartphones, a camera technology that enables full frame capture instead of the cumbersome rolling shutter method that CMOS sensors use to scan from the top of the image to the bottom. With this electronic global shutter, Quantum13-enabled smartphones can capture crisp still photos of fast-moving subjects at full frame shutter speeds normally reserved for digital SLRs, and deliver smooth 2K and 4K video without any rolling shutter distortion.

“The launch of Quantum13 marks a new era for the smartphone camera industry,” said Jess Lee, CEO of InVisage. “For the first time, smartphones will capture images on an entirely new medium. Not silicon. Not film. QuantumFilm. We are thrilled to showcase the capabilities of Quantum13 to the richest and most vibrant ecosystem for smartphones. And we are delighted to share that several smartphone vendors have already adopted Quantum13 for upcoming release.”

Quantum13 is a 13-megapixel, 1.1-micron pixel camera sensor that fits in an 8.5-millimeter by 8.5-millimeter module. With light absorption eight times faster than silicon, QuantumFilm creates an ultra-thin light capture medium that accommodates much higher incident angles of light, resulting in an unprecedented 4-millimeter camera module height. This thinner camera module allows for even thinner smartphone camera designs.

“InVisage is targeting the mainstream 13-megapixel smartphone camera market,” added Tetsuo Omori, senior analyst at Techno Systems Research. “According to our research, the worldwide volume of the 13-megapixel camera sensor market is projected to increase from 408 million units in 2015 to 995 million units in 2020.”

A short film shot with a Quantum13 camera was recently released and may be viewed here, along with a behind-the-scenes video that includes side-by-side comparison footage with a comparable silicon sensor here.

Pricing and Availability
Quantum13 is sampling now and initial shipments to leading smartphone vendors are expected this quarter. Pricing information may be obtained directly from InVisage at www.invisage.com/contact.

InVisage heeft nu zijn eerste sensor onthuld: Een 13MP 1/3.1" (1.1 micron) smartphone sensor.

  • Stoney3K
  • Registratie: september 2001
  • Laatst online: 05:55

Stoney3K

Flatsehats!

Balance schreef op maandag 26 oktober 2015 @ 15:13:
[video][/td]

Of alle andere beloften stand houden is de vraag. Maar we weten nu in ieder geval dat er én werkende prototypes bestaan én dat het echt een global shutter is.
Filmpje laat een hoop dingen zien: Blijkbaar een redelijk breed kleurenpalet (doet denken aan late jaren 80 ECN2-film), weinig ruis en de global shutter doet zijn werk zo te zien goed. Kleur-grading kan opzettelijk zijn, maar daar zie ik voor een demo-filmpje van de sensor weinig nut in.

Op een talent voor filmmaken of zelfs focus-pullen heb ik ze dan weer niet kunnen betrappen. :+

Afgezien van de smartphone-markt zie ik nog een goeie afnemer voor dit soort sensoren: GoPro.

Zet het daar maar neer! -- It's time to party like it's 1984 -- Soundcloud


  • Mr. Hayes
  • Registratie: juli 2001
  • Niet online
In dat filmpje met die vergelijking van ontbrekende highlights is die arm van dat meisje op de fiets nog steeds detailloos maar de luminance gewoon naar beneden gehaald. Wij van wc-eend...

Deze vergelijking/bts dus:

[Voor 19% gewijzigd door Mr. Hayes op 14-11-2015 17:52]


  • Balance
  • Registratie: januari 2013
  • Laatst online: 25-01 13:38
Op CES hebben ze ook het een en ander laten zien, ze hebben in ieder geval een werkende smartphone met Quantum Film sensor en Qualcomm Snapdragon processor gedemonstreerd.

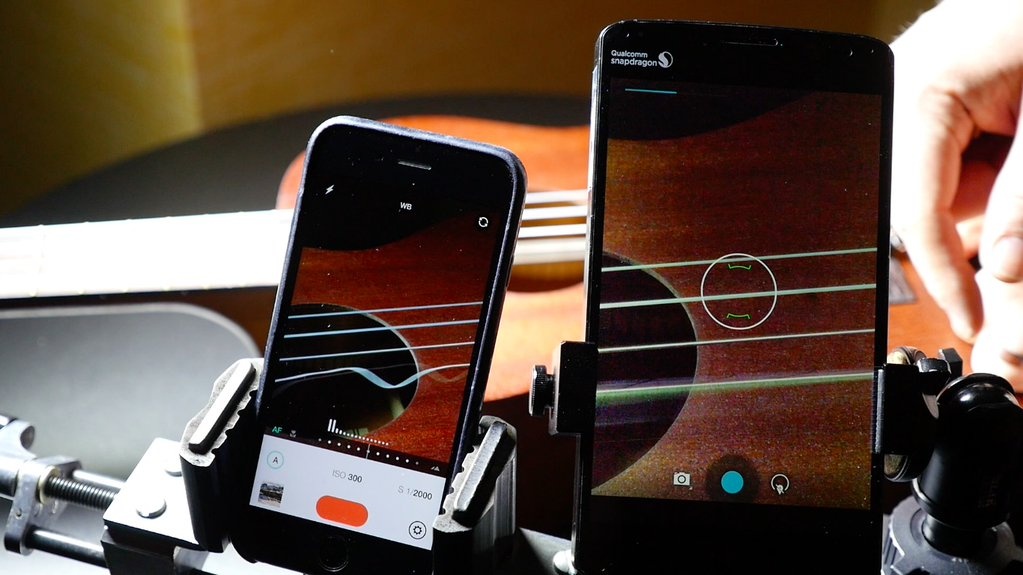

In dit filmpje is te zien dat er helemaal geen rolling shutter meer is! Dit is zeer voordelig voor video, omdat je dus geen vervorming meer krijgt bij draaiende of snel bewegende voorwerpen. Ook zou je in theorie het hele sluiter mechanisme uit camera's kunnen halen, wat ruimte en kosten bespaart :).




  • Sjekster
  • Registratie: januari 2002
  • Laatst online: 25-01 10:14
Ha, en die golvende snaren zijn nu juist awesome! :+

Zal nog wel even duren voor ze dit kunnen toepassen op grote sensoren waarschijnlijk?

Flickr | Olympus E-M1 + E-M10


  • Balance
  • Registratie: januari 2013
  • Laatst online: 25-01 13:38
Invisage Unveils 13MP NIR Sensor with 1.1um Pixels
BusinessWire: InVisage launches the Spark4K NIR camera sensor. A 1.1um pixel, 13MP sensor in a 1/3-inch module, Spark4K is said to feature the world’s highest NIR resolution and 4K video at 30 fps, targeting augmented reality, autonomous, and authentication systems that require high-resolution, high dynamic range NIR imaging with global shutter capability.

Spark4K leverages the QuantumFilm technology platform’s combination of higher sensitivity with electronic global shutter to minimize power consumption while overcoming the glare of ambient infrared in sunlight. The photosensitivity of NIR-optimized QuantumFilm is sad to be 5x higher than conventional silicon at 940nm wavelength, allowing the Spark4K pixel to deliver 35% quantum efficiency. Spark4K can accurately detect a brighter but shorter LED pulse that instantaneously outshines ambient infrared light to help devices navigate and learn about their environments more accurately in pitch darkness or in direct sunlight. In addition, by pulsing the LED in sync with Spark4K’s global shutter, systems reduce battery consumption dramatically, enabling more compact, lighter weight product designs. The applications include drones, self-driving vehicles, and augmented reality devices that will benefit from Spark4K’s extended range and power savings.

“After the recent launch of our 2-megapixel NIR sensor SparkP2, we’re excited to expand our IR product portfolio with a higher resolution infrared camera sensor,” said Jess Lee, InVisage President and CEO. “As machine vision enters the mass consumer market of phones, drones, cars and AR headsets, the demands are clear. Small-footprint, high-resolution infrared cameras that perform invisibly indoors and outdoors are a must. By pairing higher sensitivity with a short pulse 940-nanometer source, our Spark products easily save 50 times on power compared to a conventional camera while overpowering sun irradiance.”

InVisage’s Spark line of NIR cameras is optimized for depth sensing, 3-D mapping, compositional analysis, authentication, and gesture tracking. Spark4K also features dynamic pixel sizing for lower resolution, high sensitivity security applications. Light captured from adjacent 1.1um pixels can be combined to maximize sensitivity and readout speed according to the demands of a specific application. In practice, this allows for an optional 3MP sensor mode with four times greater sensitivity in low light or long-range scenarios.

Spark4K is sampling in June 2016 with mass production scheduled by Q4 2016.
Bron: Image Sensors World

  • Universal Creations
  • Registratie: januari 2000
  • Laatst online: 25-01 12:01
Zulke kleine pixels voor zulke lange golflengtes, dat is toch vragen om problemen met diffractie, tenzij je echt grote diafragma's gebruikt.

Sony A7R III | Sigma MC-11 | Sigma 50mm f/1.4 Art | Sigma 135mm f/1.8 Art
Zeiss 21mm f/2.8 | Godox V860II


  • Balance
  • Registratie: januari 2013
  • Laatst online: 25-01 13:38
Al een flinke tijd niks meer van InVisage gehoord. In september, op HotChips, heeft de Emanuele Mandelli (Vice President of Engineering, InVisage) een presentatie gegeven over de technologie. Hierbij zijn een aantal nieuwe gegevens naar buiten gekomen. Het ging voornamelijk over de toepassingen voor industrieel gebruik.
  • Een 1.1um pixel moet een FWC van 12000 elektronen hebben. Volgens InVisage is dit 2.4 maal zoveel (1.3 stops) als een silicium pixel van 1.1um, welke er 5000 kan opvangen.
  • De quantum efficiëntie van een near-infrared sensor moet 35% bedragen, tegenover 8% op silicium (meer dan 2 stops winst!)
In de presentatie blijkt duidelijk dat ze vier speerpunten hebben: Grote dynamic range, hoge quantum efficiency, global shutter en (indien gewenst) betere NIR-performance.

Bron: Hot Chips: InVisage QuantumFilm (PDF).
