90 graden flatcable extra plat micro-USB

[Milmoor]

Om mijn SJCAM M10 in zijn hoesje van stroom te kunnen voorzien ben ik op zoek naar een micro-usb connector die ongeveer direct de hoek om gaat en erg plat is. Ik ben dat soort kabels (maar met andere connectors) in electronica tegengekomen, maar weet niet waar ik moet beginnen met zoeken. Via Google vindt ik alleen veel te ver uitstekende kabels. Hij moet zo ongeveer plat langs de behuizing naar achteren.

[ Voor 11% gewijzigd door Milmoor op 19-04-2015 13:32 . Reden: Plaatje toegevoegd ]

[Biersteker]

Zoiets?
http://www.allekabels.nl/...-micro-A-Haaks-Kabel.html

[MEN-O]

Heb geen zin om te zoeken, maar ik denk dat je bij www.allekabels.nl grote kans hebt. ^^

[GioStyle]

Ebay staat ook vol met dat soort spul.

[Milmoor]

Biersteker schreef op zondag 19 april 2015 @ 11:22:
Zoiets?
http://www.allekabels.nl/...-micro-A-Haaks-Kabel.html

Daar zijn er inderdaad stapels van te vinden, maar die zijn te dik. De kabel (met name de stekker past niet tussen de camera en de behuizing. Een gaatje boren lukt niet i.v.m. de zwarte klem die er precies voor zit. Nu een plaatje van de behuizing toegevoegd (had ik beter direct kunnen doen). De camera zit daar dus in .

[ Voor 14% gewijzigd door Milmoor op 19-04-2015 13:34 ]

[ThaHandy]

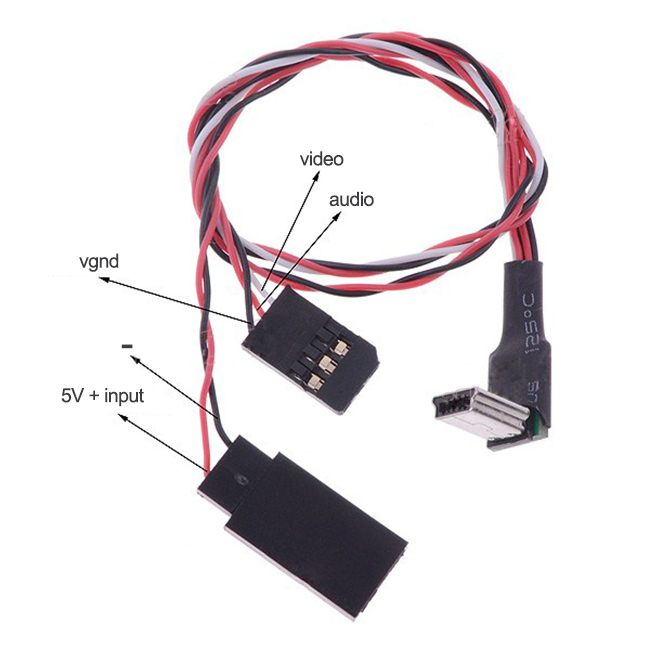

Je zoekt zoiets?


Alleen is deze voor de GoPro3 en kan ik deze alleen voor de GoPro vinden. Even modden?

[ Voor 13% gewijzigd door ThaHandy op 19-04-2015 16:49 ]

[TommieW]

ThaHandy schreef op zondag 19 april 2015 @ 16:48:
Je zoekt zoiets?
[afbeelding]

Alleen is deze voor de GoPro3 en kan ik deze alleen voor de GoPro vinden. Even modden?

Dat ziet er helaas meer uit als mini USB dan micro USB.

[Milmoor]

Niet het juiste type connector, maar wel het goede idee. Met welke zoektermen heb je die gevonden?

[TommieW]

Afhenkelijk van hoe handig je bent,kan je ook zelf iets fabriceren met dingen als dit.

[DurkVell]

Deze misschien: http://nl.aliexpress.com/...a/607905_32283946763.html?

Edit: Oeps, ik zie net dat het een USB3 kabeltje is.

[ Voor 16% gewijzigd door DurkVell op 20-04-2015 12:15 ]

[Milmoor]

Ik heb net een kabel open gesloopt, maar die steekt veel te ver uit.

[Milmoor]

TommieW schreef op maandag 20 april 2015 @ 10:02:
Afhenkelijk van hoe handig je bent,kan je ook zelf iets fabriceren met dingen als dit.

Goede tip, ik heb een setje besteld. De prijs is het probleem niet . Bezorging is erg traag, dat duurt nog even.

[Milmoor]

Ze zijn binnen, maar zijn niet klein genoeg. Er steekt alleen al zo'n anderhalve millimeter van de stekker uit. En dan heb je nog het gedeelte dat normaal onder een kapje zit. Ze lijken erg hierop: . Eigenlijk zou er net boven de klemmetjes waarmee de stekker in de connector blijft zitten de kabel op 90 graden moeten aftakken.

[ThinkPad]

Trek de cam anders gewoon open en soldeer twee draadjes op de PCB, op de plek waar normaal de voeding via de microUSB zou binnenkomen. Of is het voor een tijdelijke opstelling?

[Milmoor]

Ik zou hem graag ook voor andere plekken in kunnen zetten, maar je idee is valide. Ik ga hem openschroeven om te zien of ik de hele connector zou kunnen verplaatsen/dupliceren.

[Thijsiee]

Anders zou je ook nog kunnen kijken of je van zoiets het kabeltje af kan halen en gebruiken?

[Milmoor]

Gaaf! Daar was ik nooit opgekomen. Enige risico is dat niet alle pinnen beschikbaar zijn. Maar het financiële risico is laag.
