Kleinst mogelijke SSD op fan power

[dafz0r]

Ik heb een embedded wall PC met dit moederbord er in
http://www.avalue.com.tw/...cid=2&cid=8&id=14&zid=175
Althans... een versie ervan (ECM-PNV-C1: http://www.avalue.com.tw/...V%203rd%20manual%20C1.pdf ) waar spijtig genoeg de mSata interface verwijderd is om plaats te maken voor het touchscreen. Het OS staat op een CF

Nu, windows 8 wilt echt niet op een CF. Ik krijg het wel installed maar het boot niet.
Op het bord staat er een s_pwr1 (sata_pwr) connector van 5V. Het lijkt me op zo een typische fan connector (2pins + gnd)

Nu zocht ik een kabeltje om dat op aan te sluiten maar ik vind er helaas niet meteen 1tje in een nederlandse of belgische shop (bestaat dat wel?) Misschien kan ik er simpel 1tje maken?
Also, door de beperkte plaats zou het krap zijn om er een SSD in te krijgen en met de connectoren erbij al helemaal niet. Aangezien het toch allemaal binnen in de elcosure zit, bestaat er geen manier om bijvoorbeeld een m.2 of en mSata om te bouwen tot iets dat op een sata kabel + 5V kan werken? Of misschien een gewone ssd "uit te kleden"?

Ik veronderstel dat ik niet zomaar gewoon een pcie mini (mSata) slot terug op het mobo kan gooien?

Ik heb al adapters gezien maar die lijken mij uiteindelijk even groot als een gewone SSD

[Carpento]

In de handleiding staat

SATA_PWR is _+5V for SATA DOM uses

SATA Disk on Module zijn hele kleine SATA-schijfjes, lijkt een beetje op een USB-stick maar dan met een stroomkabeltje extra er naartoe, en dat is precies de aansluiting die je gevonden hebt

[ Voor 79% gewijzigd door Carpento op 05-02-2015 10:03 . Reden: had het in m'n eerste reactie bij het verkeerde eind :p ]

[TERW_DAN]

Nee, het is daadwerkelijk een SATApowerconnector.

Ik zou gewoon zelf iets in elkaar gaan knutselen, kun je nergen anders een kabeltje vandaan trekken. Hoe wordt het systeem gevoedt?

[dafz0r]

powerbrick met connectie zoals laptop. Maar aan de binnenkant zit alles redelijk vast gesoldeerd

Die SATA dom lijkt wel de enige oplossing voor kleinere form factor?
Ik zie er wel niet echt veel beschikbaar (en zeker niet in 32gb+) Ik zie er ook niet meteen kabeltjes voor

[ Voor 48% gewijzigd door Verwijderd op 06-02-2015 15:07 . Reden: voortaan svp berichten achter elkaar in hetzelfde bericht plaatsen middels de 'Wijzig'-knop ]

[HallonRubus]

Is dit ongeveer het kabeltje wat je zoekt (witte uiteinde uiteraard)?

http://www.alibaba.com/pr...-SATA-DOM_1194813550.html

(dit was overigens ook een van de enige van meer dan 32GB die te vinden was, een andere leverancier zou ook kaarten tot 128GB leveren, maar die kwam ik nergens teen)

[dafz0r]

nee da's een gewone molex.
Die op het mobo is echt een 5v Fan power (2 x 1 wafer, pitch 2.0 mm) 2pin+gnd

ik zal er vanavond eens een foto van maken.

32 GB zou in princiepe genoeg zijn voor win8 (enige dat die machinietje doet is domotica + enkele touch apps op win8)

[ Voor 44% gewijzigd door dafz0r op 05-02-2015 12:42 ]

[Gait]

sdk16420 bedoeld het witte stekkertje (links) naast de molex denk ik.

[prutser001]

Jij doelt op S_PWR1?

[dafz0r]

gaat die kleine witte niet eerder in de sata dom?
die molex lijkt mij wat groot

[prutser001]

http://www.moddiy.com/pro...wer_Cable__80632_zoom.jpg

Als ik eerlijk ben snap ik niet helemaal wat nou de bedoeling is?

Jij wilt een 'sata DOM' module en deze moet van stroom worden voorzien?

Er zijn er bij welke rechtstreeks op de sata connector zitten maar die zijn niet super handig.
Ten tweede als jij gewoon een simpele SSD koopt van 8-16GB dan kun je gewoon de behuizing daar af slopen en hou je een kaartje over wat de niets voor stelt. (Plaatje puur als voorbeeld).

[ Voor 72% gewijzigd door prutser001 op 05-02-2015 12:54 ]

[dafz0r]

ja dat stond in mijn openings post, toen had ik nog geen idee van die sata DOM
Enkel weet ik niet hoe groot die "niets" juist is. zo klein als op jouw foto was ik ze nog niet tegen gekomen van 32gb+

Maar ik heb hier nog een kapotte 40gb Corsairs force liggen. Ik zal die een slopen en kijken

ik was die connector ook al tegen gekomen maar ik vond nerges eentje in belgie of nederland (kwestie van geen 10 euro shipping te betalen voor iets van anderhalve euro

[TERW_DAN]

Dan zou ik juist ergens in China of Hong Kong kijken. Veelal met gratis shipping.

[dafz0r]

heb je een go-to site daarvoor?

[Puch-Maxi]

Ebay.com of een van de bekende webshops, DX, BIC, BG etc.

[dafz0r]

hier is de foto

Helemaal rechts in het midden de connector int het wit

[jantje112]

Volgens de manual zit op de pinnenrij rechts een usb aansluiting. Daar kun je 5 volt aftappen. Ook zit er volgens de manual een 5voltvusb punt op de andere hoek. Dus dat moet lukken toch?

[dafz0r]

er zitten 2x12 pin usb op
daar bestaan dan ook kabeltjes voor gok ik

ik heb ook al een msata to half slim sata adapter voor mijn msata schijf. Komt goedkoper uit dan een half slim ssd te kopen die blijkbaar duurder zijn wegens kleiner aanbod

[peterpv]

Ik gok dat zo'n connectortje wel past. Ik heb er hier zelf ook nog 2 gebruikte liggen, ik denk dat ze van CMOS backup batterijtjes af komen.
Als je er één wilt hebben (tegen verzendkosten) DM mij dan even.
Op de foto zie ik ook zo'n backup batterijtje (blauw) maar die lijkt een nóg kleiner connectortje te hebben.
Bij de mijne staan de pinnetjes precies 2mm uit elkaar, ik heb het nagemeten (wat vreemd is aangezien de pitch meestal 1/10 inch is = 2.54 mm )
Die 12 pins USB connectors dat zijn "pin-headers" daar heb je speciale connectoren voor maar die wat lastig om zelf te maken. Wat ook werkt is losse "Dupont" connectortjes gebruiken. Op ebay kun je zoiets kopen voor een habbekrats en daarmee kun je dan zelf weer een verbinding maken met de pinheader pinnen die je nodig hebt. Soldeerbout wel vereist

[ Voor 54% gewijzigd door peterpv op 06-02-2015 15:17 ]

[dafz0r]

Thnx, ik heb links en rechts wat besteld op ebay.
Komt in de loop van volgende week toe en ik zit dan een weekje in holland. Daarna kijk ik even verder.

Ik heb met avalue gemaild en de techsupport had zo geen board meer liggen, wel nog de reference maar die voor de wallpc was custom. Ze gingen eentje halen en dan is kijken wat er mogelijk was. Ze spraken van een mini pc gpu power connector als source en dat volgens hen dit type

Die aansluiting was die er gebruikt werd op de pc's van een later model (na de atom D525)
Die werden geleverd door InnoDisk (custom made) want daarmee werken zij samen vaan storage en memory

[dafz0r]

updateje:
ik heb de volgende dingen geprobeerd:
Kingston 60gb mSata die ik nog liggen had

Ingeplugd in een mSata to half slim sata
http://www.ebay.fr/itm/Ad...t-HALF-SLIM-/291288326095?

verbonden met dit
http://www.moddiy.com/pro...-to-SATA-Power-Cable.html


Alles past netjest in de enclosure maar daar stopt het goede nieuws
Als ik gewoon de mSata naar half slim sata convertor (zelfs zonder mSata) aansluit met zowel de sata kabel als de power kabel, dan weigert hij op te started, ik krijg zelfs geen post beep
Trek ik de sata of de stroom uit, dan start hij wel op
Steek ik dan de 2e kabel terug in dan doet hij wel een reset maar de HD is nergens te bespeuren in de bios.

Deze avond ga ik eens proberen van de mSata naar sata te verbinden met een pc met een normale power connectie maar verder dan dat heb ik geen idee meer

[Verwijderd]

En werkt het wel als je een normale SATA power connector op je mSATA enclosure aansluit? Wellicht dat deze ook +12V nodig heeft. Het is meestal een DOM die enkel 5V nodig heeft (en GND).

Het kan zelfs zijn dat je mSATA enclosure ook 3.3V nodig heeft; dat hebben niet alle SATA power stekkers overigens; maar vaak wel degene die van je voeding komen.

[ Voor 30% gewijzigd door Verwijderd op 18-02-2015 14:09 ]

[dafz0r]

Dat ga ik vanavond eens proberen in mijn gewone pc

bij de verkoper op ebay staat er dat het voor mSata van 3.3v is
wat ik niet goed versta is: de enclosure heeft toch maar 1voltage nodig? Of 3.3V Of 5V Of 12V?

In ieder geval weet ik nu niet goed meer welke power source op het mobo ik nog kan gebruiken indien een gewone sata power in mijn desktop zou werken

[dafz0r]

net aan mijn gewone pc gehangen (dus de msata in de adapter) en die zag hem netjes staan.
Nu weet ik wel niet goed wat dat wil zeggen voor mijn project

[xAn52]

"Gewone" SATA SSD's hebben ook een 12V aansluiting. Die Powercable van jou doet alleen 5V.
Je hebt een SATA DOM nodig. Of een normale SATA Power connector (die je dus wel in je PC hebt).
Oplossing: Koop een echte SATA DOM.

Dat is de enige manier zonder 12V dat je dit aan de praat krijgt.

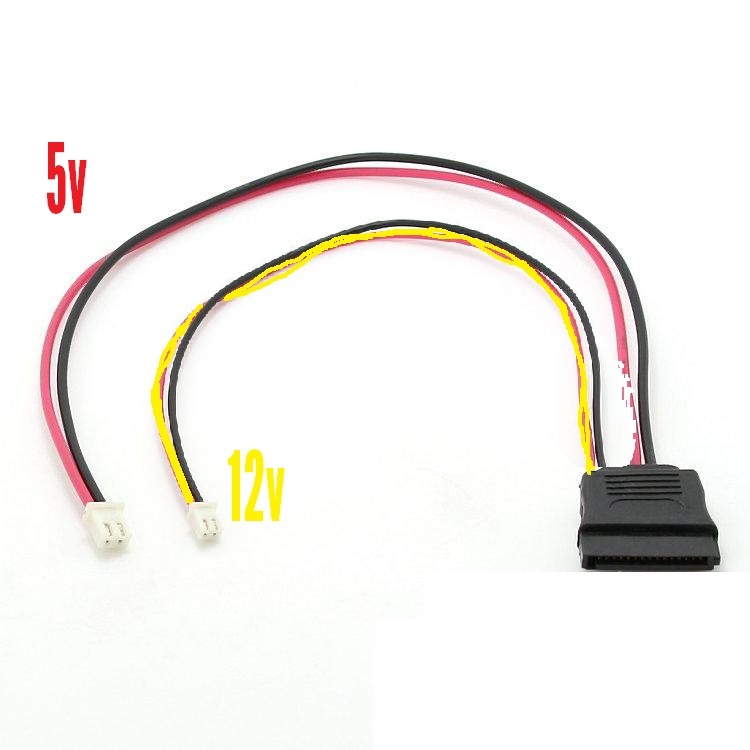

Je kan 12V + GND aftappen van connector HJBKL2, maar dan moet je wel een custom stekker maken:

Of dit gaat werken...

[dafz0r]

ow, ik dacht altijd dat SSD's enkel 5V nodig hadden

+ ik zou ook een horizontale sata dom nodig hebben die heel laag is en ik heb die nog niet meteen in betrouwbare online shops gevonden. Enkel alibaba toestanden

[ Voor 61% gewijzigd door dafz0r op 18-02-2015 21:26 ]

[SMSfreakie]

zou je de DOM niet met een "verlengkabeltje" kunnen aansluiten? dan

zo iets bedoel ik daar mee... en die zijn hier nog wel redelijk goedkoop te krijgen :-)
en een "rechte" sata DOM valt ook best mee in prijs

[ Voor 35% gewijzigd door SMSfreakie op 20-02-2015 13:39 ]

[xAn52]

dafz0r schreef op woensdag 18 februari 2015 @ 21:24:
ow, ik dacht altijd dat SSD's enkel 5V nodig hadden

+ ik zou ook een horizontale sata dom nodig hebben die heel laag is en ik heb die nog niet meteen in betrouwbare online shops gevonden. Enkel alibaba toestanden

Inmiddels heb ik zo'n zelfde power kabeltje als jij (zwart/rood) en ben ik erachter dat een SSD ook op de +5V en GND pin van de USB aansluiting kan. Ik was abuis, je hebt alleen 5V nodig.

[dafz0r]

het werkt ook ondertussen
ik heb enkel de rood en zwarte draad in de 2pin moeten omdraaien. geen idee waarom eigenlijk
Ik heb de setup uit mijn updateje post draaiende met Win8.1

Windows 10 gaat niet vanwege de grafische kaart op de intel atm D525 ;/
