Oud tablet scherm op Raspberry B+

Pagina: 1
Acties:

Acties:
  • 0 Henk 'm!

Verwijderd

Topicstarter
Vandaag een oude tablet uit elkaar geschroefd en daarbij een 7 inch 800 x 480 TFT touch schermpje vrij gespeeld. Nu wil ik deze graag op mijn raspberry pi B+ aansluiten om deze iets 'portabeler' te maken.

Ik ben uiteindelijk tot de conclusie gekomen dat ik een hdmi/dvi decoder nodig heb zoals deze:
http://www.adafruit.com/products/2219 (hierbij loopt de data van het touch screen via de micro usb naar de Pi)
Het probleem is dat het TFT schermpje dat ik heb (volgens mij) een 50 pins TTL aansluiting heeft en een aparte touch aansluiting (zie de foto: https://www.dropbox.com/s/403iycm4o1j6b1p/Scherm_IO.jpg).
Kan ik dit op een of andere manier toch op deze 40 pins decoder aansluiten?

Andere oplossingen die ik vond waren aparte printplaatjes voor touch en beeld met allerlei extra kabeltjes en vaak ook schermpjes inbegrepen.
Aangezien het een mini hobby projectje is houd ik het graag netjes (weinig onderdelen) en zo goedkoop mogelijk.

Graag hoor ik wat jullie hier van denken! Alle informatie en gedachten is/zijn welkom.

Stein

Acties:
  • 0 Henk 'm!

  • houthakker
  • Registratie: Juli 2003
  • Laatst online: 09:36

houthakker

Poehé

als het 50-pins is, denk ik eerder dat het LVDS is ipv (RAW 24-BITS) RGB. Heb je een datasheet of type nr van het display? Want dat gaat de decoder die je voorsteld niet werken.

4-pins touch interface is waarschijnlijk een touch folie met controller (i2c), dus die kun je direct aansluiten.

Specs


Acties:
  • 0 Henk 'm!

Verwijderd

Topicstarter
Anders dan de productcode die op de foto staat kan ik je vertellen dat hij uit een BLUETECH MID700GBT001 VIA 8650 tablet komt. Zowel in de gebruiksaanwijzingen als op het moederbordje kan ik verder geen informatie vinden. Ik dacht dat het een TTL verbinding was omdat ik deze kaartjes veel tegen kwam die ook een 50 pins aansluiting hebben:
http://www.pchub.com/uph/...ter-Video-to-TTL-LVD.html
http://www.wayengineer.co...-p-6366.html#.VNDfIJ2G9ik

Bedoel je dat ik de 4 pin touch waarchijnlijk kan aansluiten op het 40pins bordje dat ik voorstelde of direct op de Pi?

Acties:
  • 0 Henk 'm!

  • jctjepkema
  • Registratie: Mei 2011
  • Laatst online: 04-10 15:47
Hij bedoelt dat je met het 4 pin touch waarschijnlijk via i2c kan communiceren via de pi. Ik verwacht zelf dat het een weerstand is die je moet meten.
Maar dat terzijde, als je het display pakt, je kijkt achterop waar de 50 pin kabel vandaan komt, wat zie je dan? Zie je ergens een sticker met tekst of iets dergelijks? En ik bedoel dan een stikker die achterop het display zit. Ik ben bij tablets nog wel eens tegen gekomen dat er over die schermen een behuizing zit. Die behuizing kan je vaak los maken en dan zie je de achterkant van het display. Wat staat daar achter allemaal op?

een datasheet van de display maakt het aansluiten van dit display namelijk heel veel makkelijker.

Acties:
  • 0 Henk 'm!

Verwijderd

Topicstarter

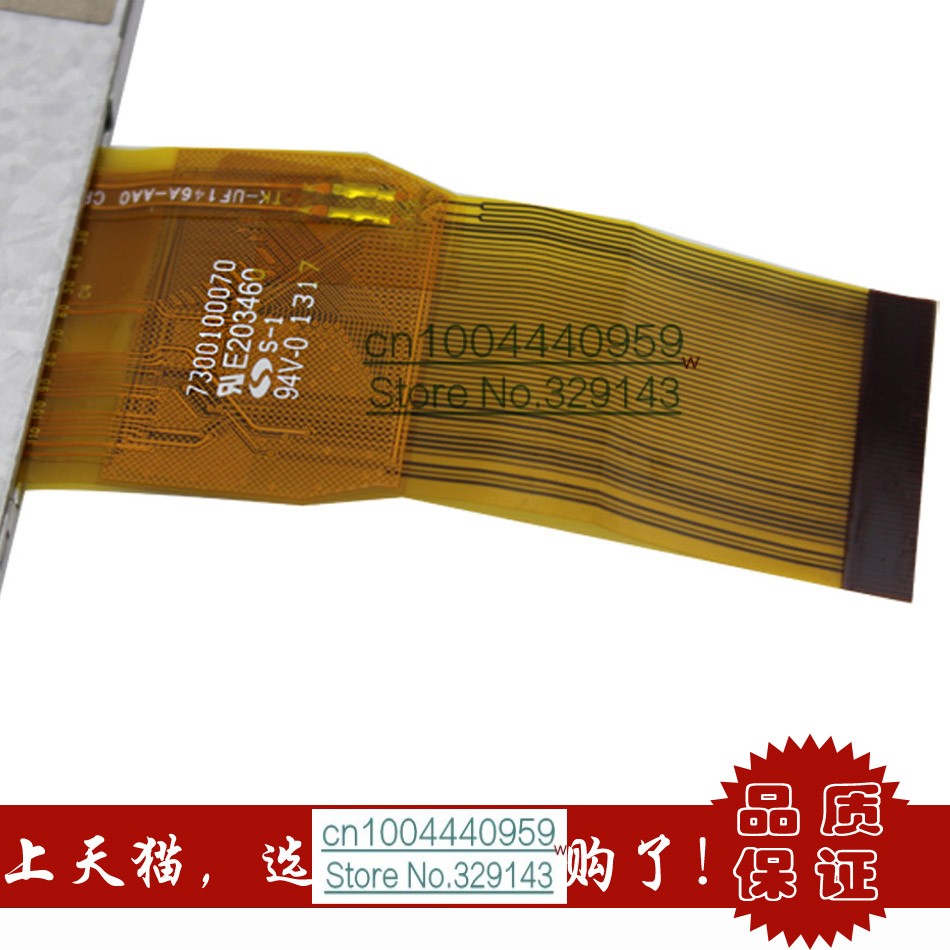

Oke, achterop de aansluiting staat deze code:
http://i00.i.aliimg.com/w...-LCD-internal-display.jpg
(Al staat er bij mij niet 1317 maar 1201 en op de verticale strip staat heel iets anders maar dat kan niet lezen.)

Als ik op de code 7300100070 e203460 google vind ik inderdaad het scherm met iets meer informatie:
http://www.alibaba.com/pr...00100070_60119142593.html

Acties:
  • 0 Henk 'm!

  • picardje1701
  • Registratie: Februari 2016
  • Laatst online: 08-11-2023
Ik was aan iets gelijks aant denken. Ik heb eeb galaxy tab 2 met het moederbord stuk. Kan ik het scherm daarvan gebruiken met een raspberry? Eender welk model

Acties:
  • 0 Henk 'm!

  • Damic
  • Registratie: September 2003
  • Laatst online: 06-10 21:27

Damic

Tijd voor Jasmijn thee

Als dat scherm lvds aansluiting heeft, normaal gezien wel.

Al wat ik aanraak werk niet meer zoals het hoort. Damic houd niet van zijn verjaardag
