Gigabyte mobo F2A88AXM-D3H opgeblazen

[Verwijderd]

Kort geleden kocht ik een Gigabyte F2A88AXM-D3H bordje met een A10-5800K APU erop. Budgetspullen dus, maar het werkte goed. Niet gehinderd door enige vorm van intelligentie probeerde ik tot hoe ver ik de zaak kon overclocken. Ik had namelijk verwacht dat er wel een soort beveiliging op zou zitten. Niet dus.

Ik had 'm met Prime 95 stabiel op 4,6 GHz draaien, door de voltage droop van de APU en de North Bridge steeds met 0,1 V te verhogen tot hij stabiel was. Hij werd erg warm, maar niet te heet. Op de APU zat een Scythe Mugen 4. De volgende stap was 4,7 GHz. Direct na het booten (zonder Prime 95) zag ik al dat alles plotseling abnormaal heet werd. Voor ik kon ingrijpen sloeg de voeding af. Daarna deed hij niets meer. Goed af laten koelen, CMOS reset, niets. Kapot, door eigen stomme schuld.

Omdat de APU een oververhittingsbeveiliging heeft, nam ik aan dat het mobo was uitgefikt. Dus een nieuwe gekocht, die gelukkig vrij goedkoop was. De APU leefde nog en de zaak draait weer. De vraag is nu: wat zou er kapot kunnen zijn? Vermoedelijk één of meerdere MOSFET's van de stroomvoorziening. Er is geen zichtbare schade, geen doorgebrande spoortjes of onderdelen.

Ik heb wel elektronica-kennis maar niet genoeg om uit te vogelen welke onderdelen de MOSFET's zijn, vooral omdat ik niet weet hoe ze eruit zien en waar op het mobo ze zitten. Mijn vraag is nu: weet iemand de MOSFET's aan te wijzen, welk typenummer hebben ze? En vooral: zijn die los te koop?

[Hippocampus]

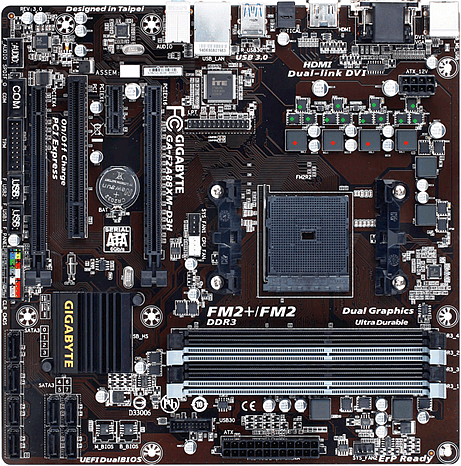

Als ik het goed heb zijn de rood gestipte de VRM's en de groen gestipte de MOSFET's :




Of deze los te koop zijn weet ik niet.

[auto660]

Op dat bord ga je toch niet overclocken.....

Dat bord heeft maar 3 zielige ongekoelde fases voor de processor, dit gaat meestal maar goed tot de 95Watt. Nu is je processor al 100Watt en is het dus net aan maar als je dan 4.7Ghz er doorheen perst tja, dan fikken ze zo weg. Google maar eens op AMD VRM's.

[Nemesizz]

Ookal vind je uit welke mosfets erop zitten en ben je kundig genoeg met een soldeerbout, denk ik niet dat je zoiets kan fixen. Vaak als iets doorfikt krijg je een soort ketting reactie, het is dan niet 1 ding dat kapot gaat, maar vaak gaat er ergens anders in de 'lijn' ook wat kapot, waardoor er verderop in de 'lijn' ook wat kapot gaat, enz enz.


Veel borden hebben overigens wel beveiliging voor de VRM's, maar niet allemaal, en soms (heel soms) werkt de beveiliging niet goed. Je hebt dan nog geluk gehad dat je APU het heeft overleefd, want heb ook verhalen gelezen dat VRM's doorfikten en de CPU/APU meenamen .

[Dark]

http://sinhardware.com/index.php/vrm-articles/82-vrm-guide

[Verwijderd]

Iedereen bedankt voor de nuttige info en voor jullie moeite. Ik heb mijn domheid moeten bekopen met een nieuw bordje; deze ezel zal zich geen tweede keer aan dezelfde steen stoten.
Dank!
