Logitech Duet kapot

[orf]

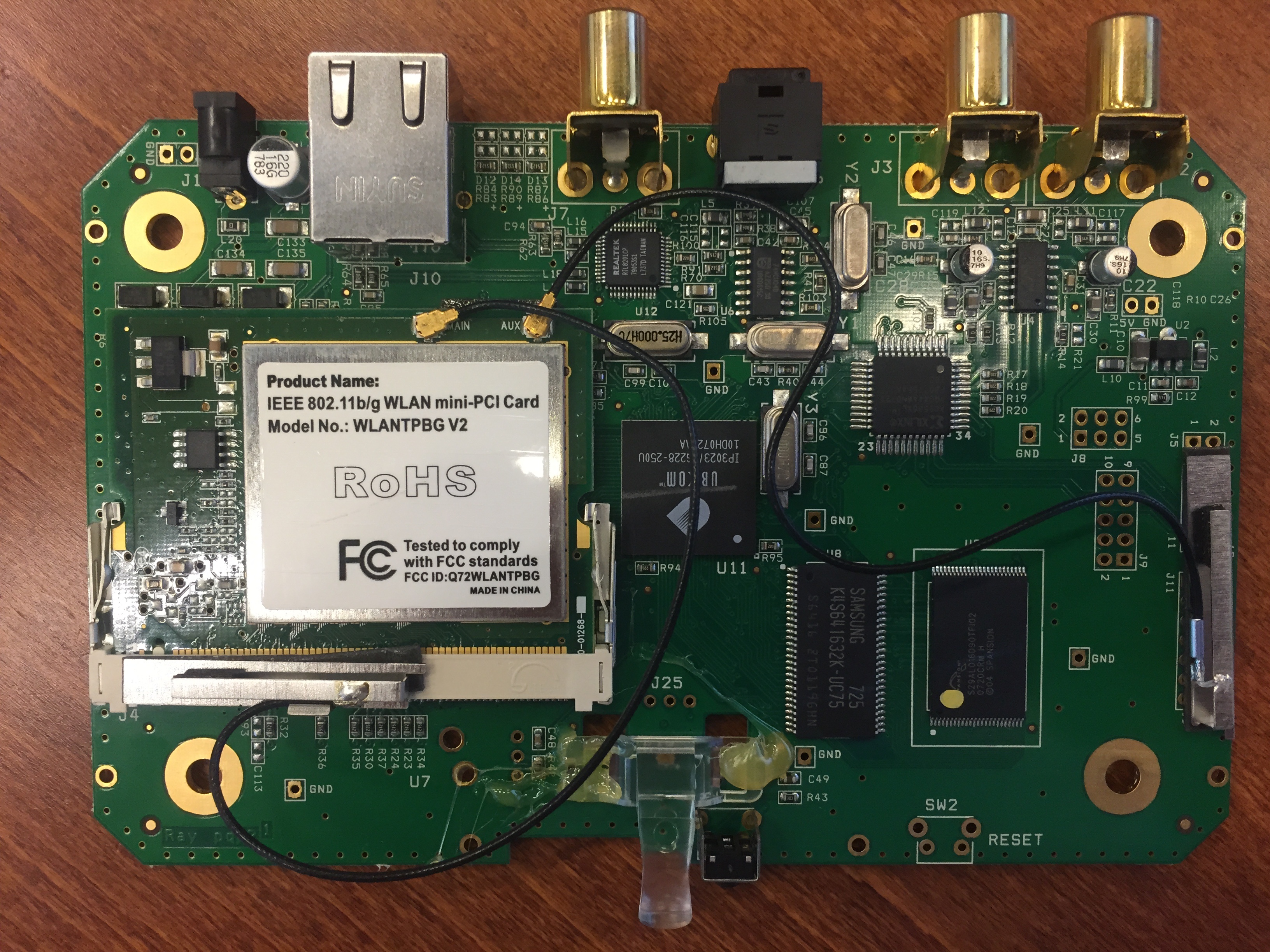

Mijn Logitech Duet doet het niet meer. Er komt een fluittoon uit en ik vermoed dat die fluittoon uit de condensator naast de voedingsingang (linksboven op de foto) komt.


Klik voor groot

De Duet doet helemaal niets meer (behalve de lichte fluittoon) , de led gaat niet aan en er komt geen geluid uit.

Wat zou het meest logisch zijn? Inderdaad de condensator (is het wel een condensator?), of is het logischer dat het een ander onderdeel is? Ik weet niet zo veel van elektronica, maar een onderdeeltje vervangen moet wel lukken. Als het de condensator is, met welk type zou ik 'm dan kunnen vervangen? Ik heb gegoogled op het nummer dat erop staat (220 16G 783), maar dat levert geen resultaat op. Een schema kan ik helaas niet vinden. Het beste wat in online vond was dit: http://lampizator.eu/LAMPIZATOR/Squeezebox/squeezebox.html

[Brahiewahiewa]

Heb je al eens een andere voeding geprobeerd?

[orf]

Ja, ik heb een labvoeding geprobeerd en de voeding doorgemeten.

[--MeAngry--]

Ik weet niet of je hem zo hebt opengemaakt dat je hem ook weer ongeschonden in elkaar kunt zetten, want de garantie van Logitech is erg goed. Zelfs na meerdere jaren waarbij je het bij andere fabrikanten allang kunt opgeven.

[orf]

Ik kan 'm weer netjes dichtschroeven, maar ik heb 'm al sinds april 2008. Ook al is de garantie van Logitech goed, ik verwacht niet dat na ruim 6 jaar dit nog onder garantie valt. Zou het ook prima vinden om een nieuwe te kopen, maar Logitech levert niet meer. Op Marktplaats staan ze wel, maar (dan weliswaar met afstandsbediening die ik gewoon heb) voor meer dan de nieuwprijs.

[Sprite_tm]

Ik kan je iig met redelijke zekerheid zeggen dat die condo waarschijnlijk goed is: het klinkt alsof er verderop een DC/DC-converter of de electronica die erachter ligt stuk is. Kan je eens een pic van de PCB onder de WiFi-kaart en de achterkant van de PCB showen? Wellicht kunnen we daar wat meer op zien.

[memphis]

Geef hem eens voeding zonder die WiFi kaart en kijk of die dan nog steeds piept.

[orf]

Dank

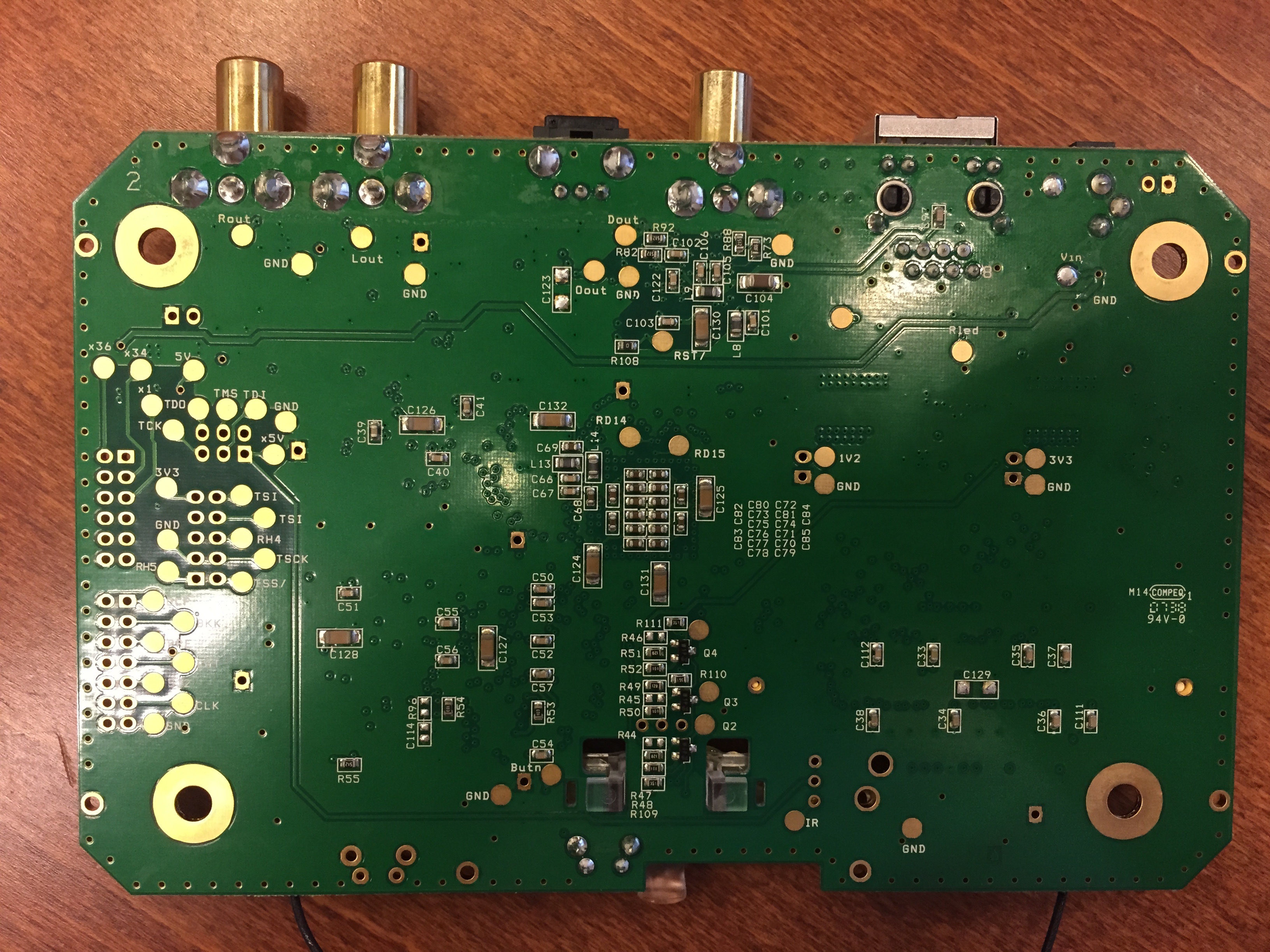

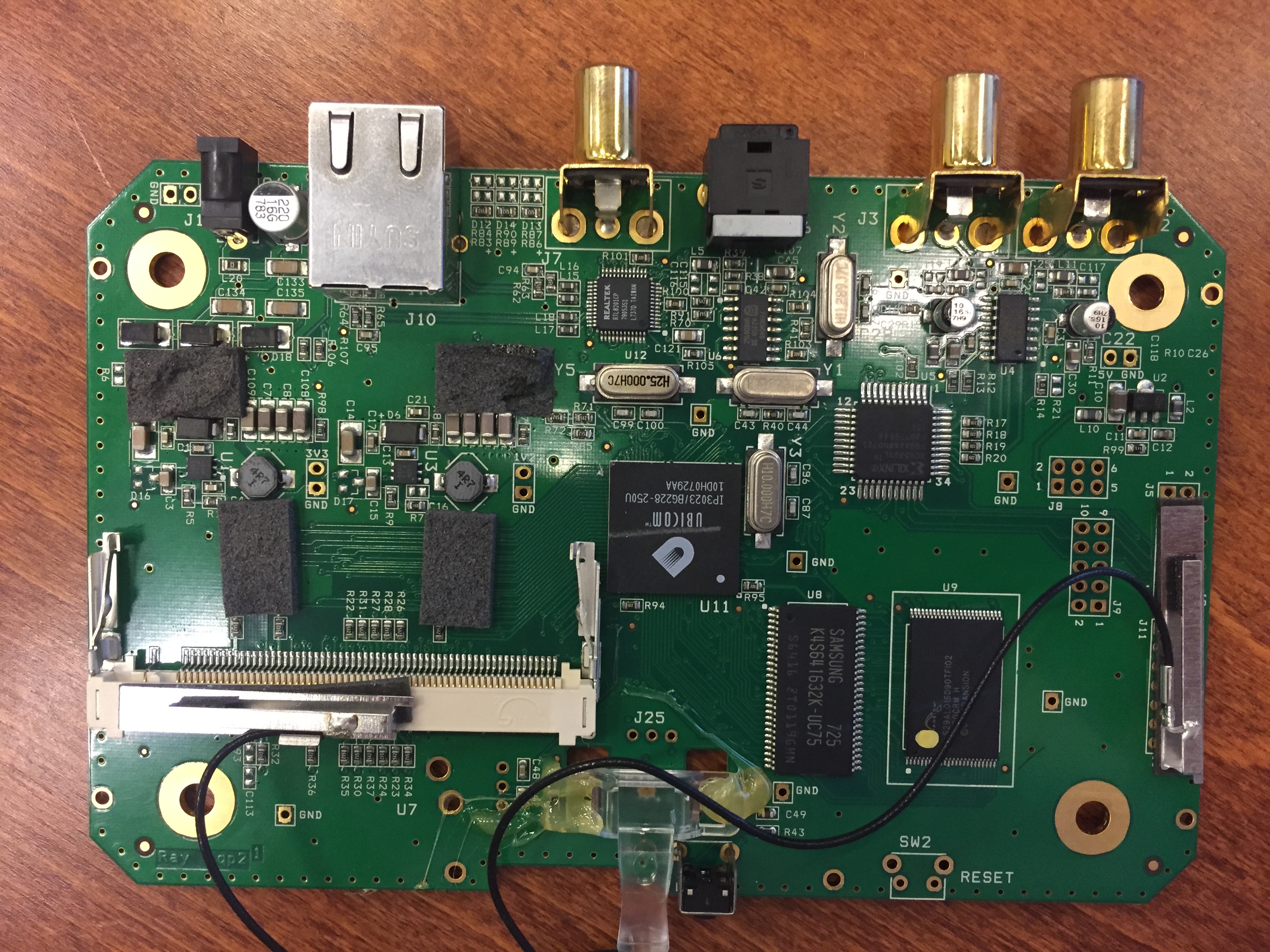

Dit is de voorkant zonder wifi (moest de schuimbandjes losscheuren, maar dat ging gelukkig soepel) en de achterkant. Is daar iets aan te zien?



Zonder wifi-kaart piept hij nog steeds (ik heb de antennes laten zitten).

[memphis]

Daar zitten je voedinkjes, die grijze blokjes waar 4R7 op staat kunnen piepen

Piepen kan duiden op een kortsluiting. Ik zie 2 meetpunten, 1 met 1.2v en 1 met 3,3v, meet dat eens na.

[orf]

Het blijkt toch de voeding te zijn.
Eerder met meetpennen aan de labvoeding gebeurde er niets, maar dat was waarschijnlijk geen goed contact. Nu heb ik het snoer van de voeding afgeknipt en die op de labvoeding aangesloten en de squeezebox staat weer lekker muziek te spelen. Ik bestel gelijk even een nieuwe voeding.

Wel wat vreemd dat ik met de multimeter netjes 9V zag. Wellicht viel de spanning in elkaar onder belasting?

Excuus voor de verkeerde informatie. Bedankt voor de reacties en informatie.

[Jim423]

Is goed mogelijk dat ie in elkaar klapt onder belasting.
