INLEIDING

Al geruime tijd ben ik op zoek geweest naar een topic betreffende “coax kabel” en of ik die nog wel nodig heb in mijn gewenste netwerk. Overal is te lezen dat het mogelijk is om een TV signaal in alle kamers te krijgen zonder overal COAX heen te hoeven trekken, maar niemand kon mij precies vertellen wat ik dan precies nodig had en waar ik het aan kon schaffen.

Het is nu 6 maanden nadat ik ben begonnen aan een complete verbouwing van een 40 jaar oude woning. Na het nodige sloop werk had ik nog 4 muren en een dak. Na alle leidingen gelegd te hebben besloten we hier alleen nog UTP/ STP door heen te trekken want…

Omdat we in mijn woonplaats met ZIGGO te maken hebben heb ik contact gezocht met de leverancier en de vraag gesteld of ik vanaf de meterkast nog verder moet met COAX naar alle slaapkamers om daar TV te kunnen kijken. De heer die mij terug belde wist mij te vertellen dat “tot in de meterkast” genoeg is. Ik heb de vraag naar mijn idee duidelijk gesteld en heb het antwoord “tot in de meterkast” vertaald naar “trek vanaf de meterkast maar UTP/ STP naar alle kamers, daar kan dat signaal gewoon over verzonden worden”.

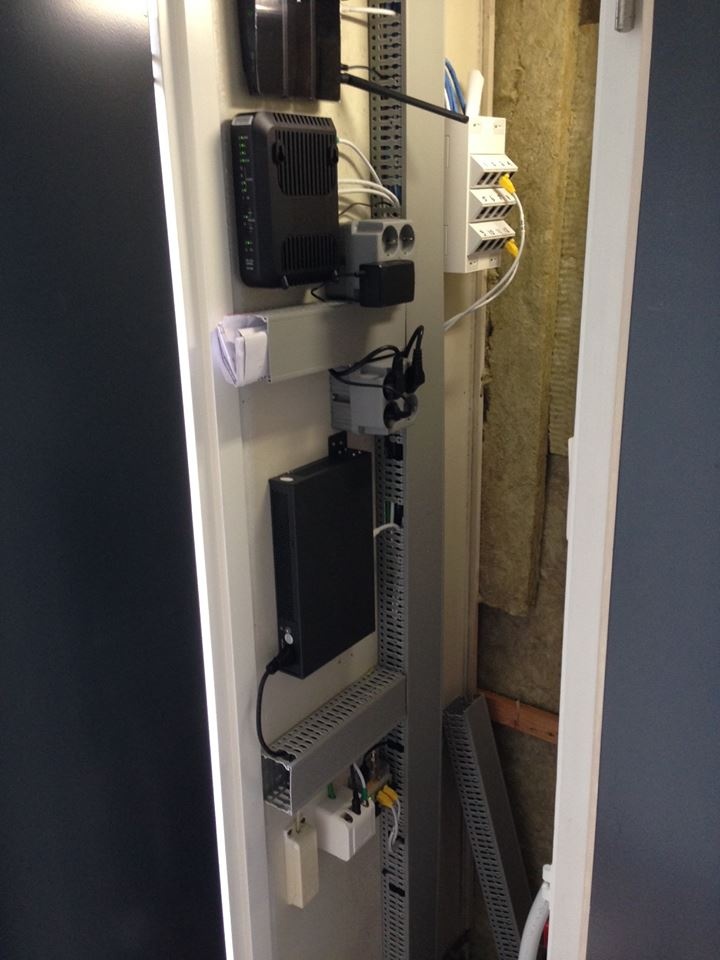

Afgelopen week kwam dan de monteur met de spullen. Hij trekt de meterkast open en zegt nog dat het er mooi uit ziet voor een thuis netwerk. Toen hij klaar was in de meterkast en naar onze TV liep om de mediabox te installeren vroeg hij waar de TV aansluiting zat.
Op de één of andere manier zag ik dit aankomen, je hebt wel eens van die onderbuik gevoelens. Ik heb de man gevraagd om de spullen gewoon te laten hangen, te testen of ik signaal heb en gezegd dat ik het zelf verder wel regel.

En weer begon mijn zoektocht naar een oplossing.

PROBLEEM

Geen COAX kabel op gewenste TV locaties (en geen zin om COAX kabels te trekken).

OPLOSSING
LexCom Home – Premium – R/TV module
A111-65 – 5/65-85/862 MHz
LexCom Home – Premium – XR110 radio connecting cord
Black, 3m
LexCom Home - Premium - Power supply 90...264
V AC 50/60 Hz - 20W - 4 outputs

UITLEG

Er komt dus nog steeds een signaal mijn huis binnen dmv die mooie wel bekende groene COAX kabel.

@@Situatie@@

situatie schets volgt nog

Omdat ik de module (R/TV module) op nalevering kreeg (en niet gezegend ben met geduld) ben ik meteen met de kabels (XR110 radio connecting cord) aan de gang gegaan. In de meterkast heb ik 1 kabel aangesloten op de gewenste patch panel poort, en een 2de kabel in de huiskamer vanaf de wall outlet naar de mediabox.
Het signaal komt binnen, ik activeer de ZIGGO smartcard (wat niet vanzelf gaat zeg, wat een gedoe), installeer de kanalen en de box heeft nog nieuwe software nodig… en niet veel later heb ik schitterend HD beeld.

Door zonder MODULE aan de slag te gaan is er 1 maar…
Signaalsterkte is maar 22%

We kijken nu iig TV over ons UTP/ STP netwerk, en als mijn vriendin boven tv wil kijken is het een kwestie van patchen, box onder mn arm en aansluiten in de slaapkamer, dit alles tot de R/TV module binnen is, want dat is tevens een versterker.

===== UPDATE 26-08 =====



Zo, de module is geïnstalleerd en getest.



In alle kamers heb ik nu bovenstaand signaal met de geleverde TV receiver (samsung) van Ziggo. Op 1 locatie heb ik een krakend radio signaal via de TV maar ik denk dat dat meer komt door de hardware die ik er op heb aangesloten (dat beestje is al wat ouder).



===== UPDATE 18-2 =====
foto's waren verdwenen, link hersteld

[ Voor 33% gewijzigd door waafjes op 18-02-2016 10:03 ]

[_JGC_]

Hoe heb je het nu aangesloten dan?

AOP/Splitter -> radiokabeltje -> patchpaneel -> CAT6 kabel -> wanddoos -> radiokabeltje -> settop box?

Dan vind ik het nog een wonder dat dat werkt... Je radio kabeltjes zijn niet geschikt voor televisie aangezien die tot 110MHz gaan en TV signaal tot 850MHz gaat. Verder vraag ik me af wat die kabeltjes precies doen, zal nog wel iets van componenten in moeten zitten om het signaal van coax naar RJ45 te krijgen of andersom, die werken waarschijnlijk ook niet goed zonder aansturing door de module die je mist.

[waafjes]

splitter -> XR110 radio connecting cord -> patchpanel -> STP cat6 -> wanddoos -> XR110 radio connecting cord -> Ziggo media box

XR110 radio connecting cord eigenschappen (copy paste)

Connector type: RJ45
Radio connector: Female IEC 9.52 mm
Bandwidth: 85...110 MHz
Filter selectivity attenuation: > 20 dB
Type of cable: Double shielded coaxial cable
Insertion loss: < 1 dB@ 100 MHz
Return loss: > 10 dB
Input impedance: 100 Ohm for RJ45 end
Output impedance: 75 Ohm for IEC end

Zonder de module heb ik beeld, en tevens goed en scherp... maar wel met signaal sterkte 22%. Het is mij nog niet opgevallen maar ik heb mijn vriendin horen zeggen dat ze het beeld heeft zien stotteren.

Nogmaals, update volgt wanneer ik de "LexCom Home - Premium - R/TV module A111-65 - 5/65-85/862 MHz" heb geinstalleerd.

[_JGC_]

Ik krijg een beetje het idee dat je een kat in de zak hebt gekocht. Het Lexcom home systeem bestaat uit:
- voeding met modules
- patchpaneel
- afgeschermde kabels die tot minstens 900MHz gaan
- goede kwaliteit aansluitmateriaal
- geschikte kabeltjes

Je gebruikt nu radio kabeltjes die volgens specs tot 110MHz gaan voor televisie, waarbij digitale transport streams tussen de 200 en 850MHz zitten. Dat je beeld hebt is al een wonder.

Verder de kabel: CAT6 STP gaat afhankelijk van kwaliteit van de kabel 400-550MHz, maar niet 900MHz zoals de kabel van het Lexcom Home systeem. Ik vond het al vreemd dat ze met zulke simpele snoertjes Coax aan RJ45 knopen, je kunt nml geen 862MHz voor CATV over CAT6 vervoeren zonder fouten.

[waafjes]

Zodra ik alles heb geinstalleerd hoop ik een zo compleet en duidelijk mogelijk beeld te kunnen schetsen, misschien zelfs met beeld materiaal.

Zoals het nu is kijken we al 4 dagen naar een scherp en constant beeld (met kant tekening dat mijn partner het beeld dus een keer heeft zien stotteren). Natuurlijk heb ik de mediabox (Samsung SMT-C7140) ook direct aangesloten op het netwerk om ook het interactieve gedeelte te kunnen gebruiken.

[Verwijderd]

Aaa... wacht.... die digitale TV signaal van Ziggo, kan bv. via aan "laag frequent" kanaal gaan. Dus bv. rond de 400 MHz. Dan "zou het kunnen".

Digitaal werkt simpeler dan analoog: Verliezen zijn niet zo erg, zolang er uit de hele rits bitjes, het signaal uitgefilterd kan worden. Net als bij GSM, als je dicht of veraf van de mast staat, gesprekskwaliteit is hetzelfde, terwijl veraf meer bitjes verloren gaan.

[Fiber]

Glasvezel aanvragen...

Glasvezelmodem (ja, ik weet, dat heet eigenlijk anders) ---> utp ---> iptv decoder ---> hdmi ---> tv...

[ Voor 7% gewijzigd door Fiber op 23-08-2014 15:16 ]

[Kasper1985]

Ik hoop dat het oke is om op een oud topic te reageren.

Ik kwam hier uit via Google omdat mijn moeder in haar nieuwe seniorenwoning hetzelfde systeem heeft. Eerst dacht ik dat coax over UTP niet mogelijk was maar door het brakke koper hier toch UPC besteld (eigenwijs). Uiteindelijk de meterkast opgemaakt en het lexhome systeem aangetroffen.

Nu ben ik dus opzoek naar de kabeltjes UTP--->COAX voor het aansluiten van UPC digitale TV. Omdat ik eigenwijs en haastig was heb ik nu de Horizon mediabox in de meterkast laten staan en met een HDMI over CAT5 oplossing aangesloten. Dit werkt best soepeltjes omdat de Horizon box een RF signaal heeft op de AB.

Voor de 2e TV met DVB-C Cam module opzoek naar en dergelijk kabeltje. Nog steeds ongeduldig maar ik kom alleen maar groothandels tegen met extreem lange levertijden.

Heeft de TS tips voor een optie met een levertijd van enkele dagen of nog beter een winkel in Amsterdam eo die ze heeft liggen?

kasper

[Verwijderd]

Interessant topic, zag dat het wel al wat ouder is maar wellicht nog steeds relevant.

Ik had een zelfde soort issue omdat ik geen nieuwe coax wilde wilde trekken door bestaande leidingen waar al Cat 6 in lag. Na lang zoeken stuitte ik op dit product: http://www.hdbtconnect.nl...l-tv-over-utp-2-pack.html en dit bleek de oplossing.

In de meterkast heb ik de adapter aangesloten vanaf de Hirschmann versterker en voor de Humax Decoder weer terug naar COAX. Kabellengte is +/- 25 meter. Signaalsterkte volgens decoder 86%.

Ben er blij mee!

Groet.
Peter van der Heijden.

[NEK]

Hi,
Ik kwam dit topic ook tegen via Google.

Dus als ik het goed lees kan ik dus ook de volgende setup gebruiken:

Ziggo Modem [coax naar] Schneider VDIR627165 [UTP CAT6] naar kamer 1, kamer 2 etc etc?

of

Ziggo Modem [coax naar] COAX versterker [coax naar]Coax via UTP - Muxlab [UTP CAT6] naar kamer 1, kamer 2 etc etc?

Alvast bedankt voor de feedback!

[MisteRMeesteR]

Hi @NEK, Je reageert in een topic van _bijna_ 5 jaar oud. Het kicken van een dermate oud topic is hier op GoT niet gewenst. Graag wil ik je voorstellen om een nieuw topic te openen
