Het is ver van een extreme casemod, maar ik denk wel iets soort van unieks. Men pakt een kleine ITX kast en wilt er meer hardware in proppen dan er in past. Ik zou graag mijn modificaties (hoe klein dan ook) willen delen en feedback krijgen door middel van een CiP. Heb ik eerder een mod uitgevoerd? Het eerste wat ik doe bij een nieuwe kast zijn de leds vervangen, maar verders niet veel.
"Mini Awesomus"
Al mijn systemen hebben 'Latijnse' namen, probleem is dat ik geen latijns spreek: Flauw? Check.
De kast die wordt gebruikt is een Cooltek (Jonsbo) U2 Window. Een zeer simplistisch kastje met ruimte voor een Mini ITX moederbordje, een flinke CPU cooler, een 220 mm lange videokaart en een ATX voeding.
Maar daar wilt deze persoon ook nog een geluidskaart in steken en er moet niet teveel herrie uit komen. Zodoende kwam ik met het volgende; ik moet een moederbord hebben met een Mini PCI-e slot. De Zotac Z68-ITX WiFi was de meest geschikte kandidaat, met z'n mooie zwart geanodiseerde heatsinks en black nickel heatpipe, perfect voor dit systeem want er komt ook nog een videokaart in met een black nickel heatsink, een Powercolor HD6850 SCS3, helaas bleek deze net niet te passen, de 6-pins connector kon niet meer aangesloten worden, en dus werd er gezocht naar een korter videokaartje waar de koeler van de HD6850 wel op past. Dat werd een VTX3D HD7850 X-Edition.
Verder nodig:De meeste onderdelen kon ik gelukkig van V&A plukken want hiervoor geen sponsoren, alle vorm van sponsoring stop ik in een andere hobby.

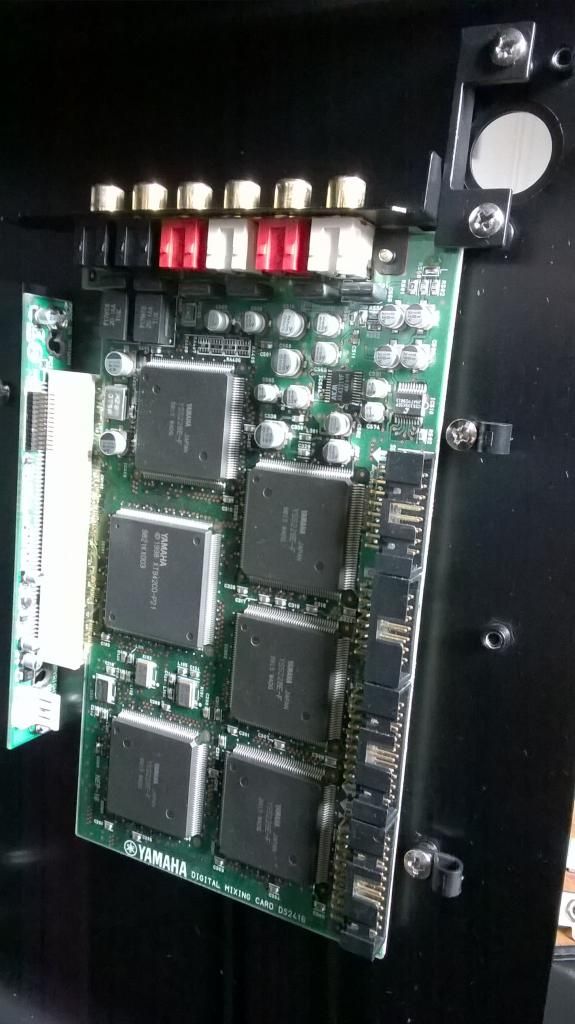

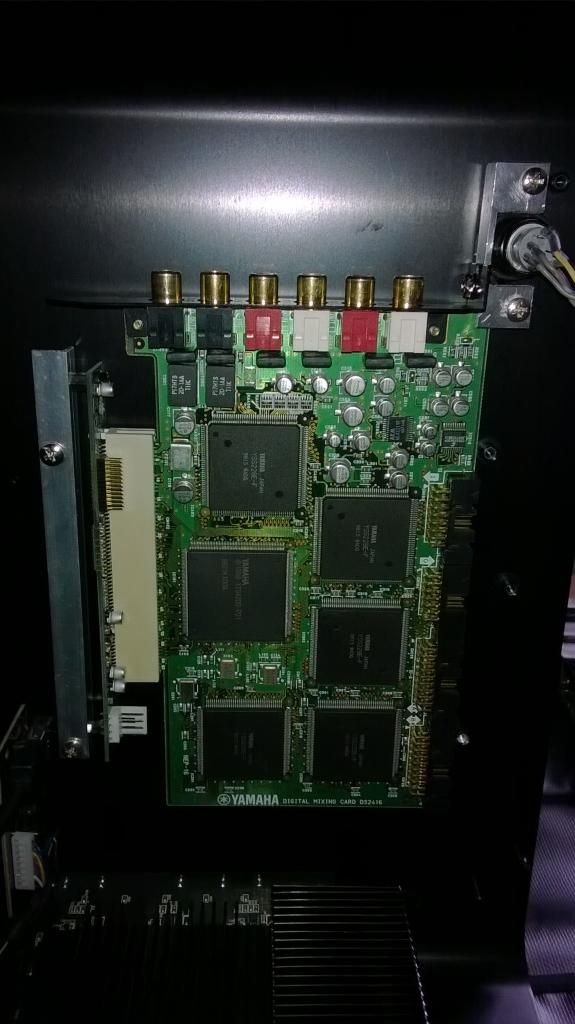

De daadwerkelijke modificaties; het plan was om de geluidskaart voor in het kastje te monteren, ik wou zo min mogelijk aan de kast zelf modificeren om zo de mooie brushed aluminium finish te behouden. Als eerste worden er een aantal beugeltjes gemaakt van aluminium hoekprofieltjes om daarmee op de bestaande boutgaatjes de kaart te monteren, ook is de bedoeling dat de kaart nog aardig makkelijk vervangen kan worden.

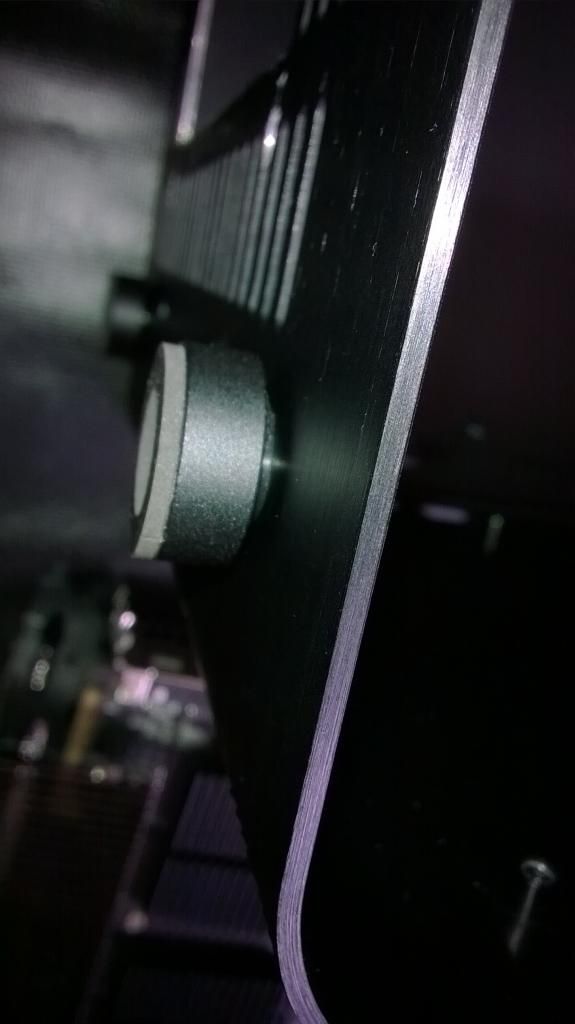

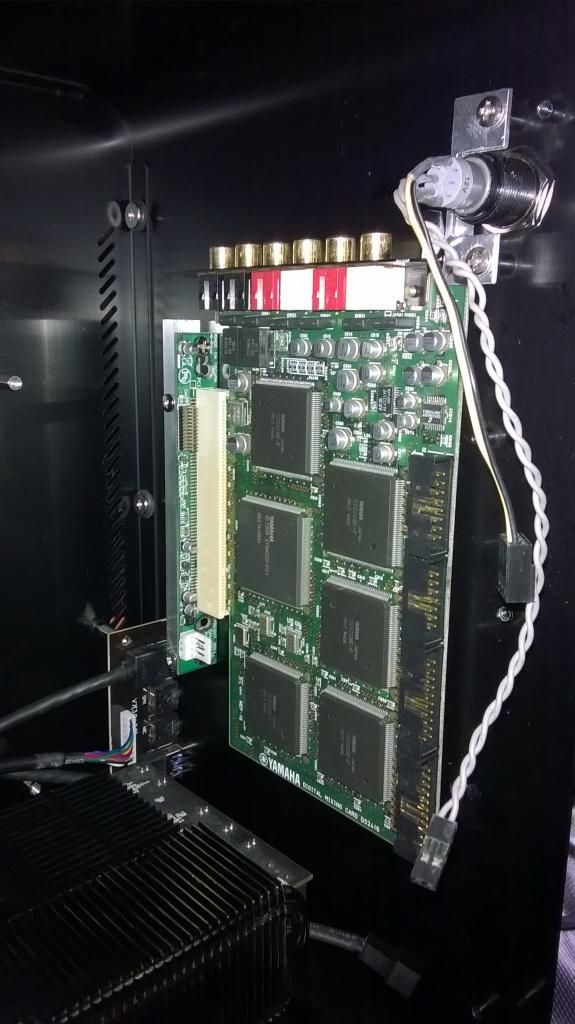

(De standaard aan/uit knop is ook gelijk vervangen voor een 16mm vandal switch, past perfect.)

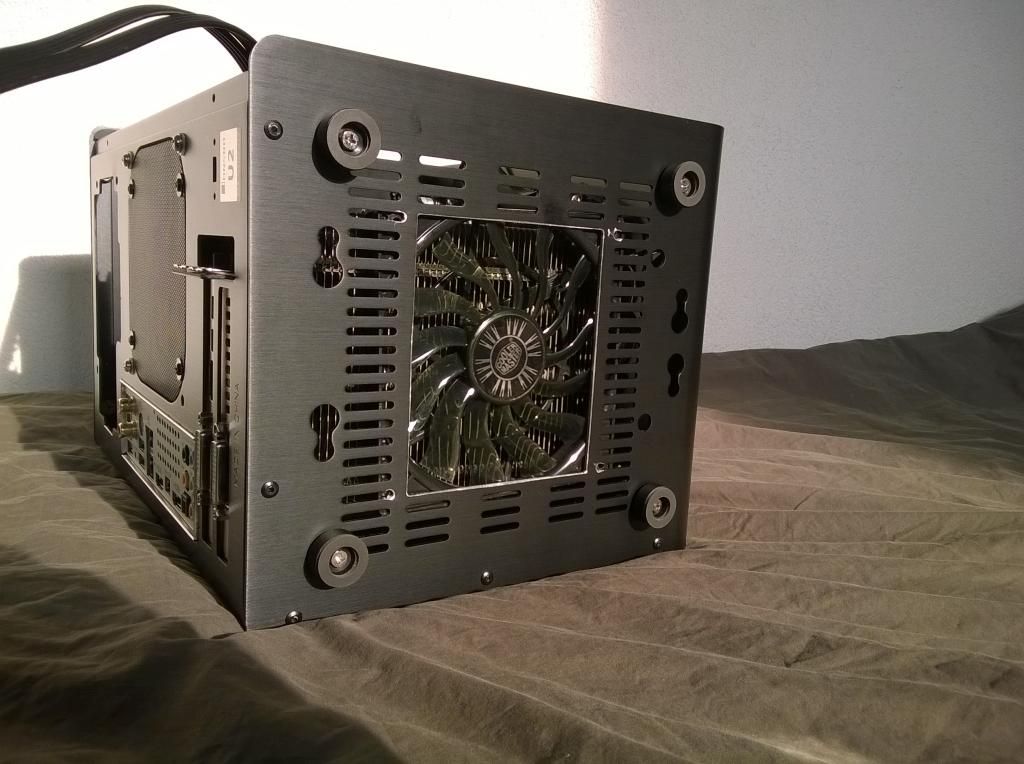

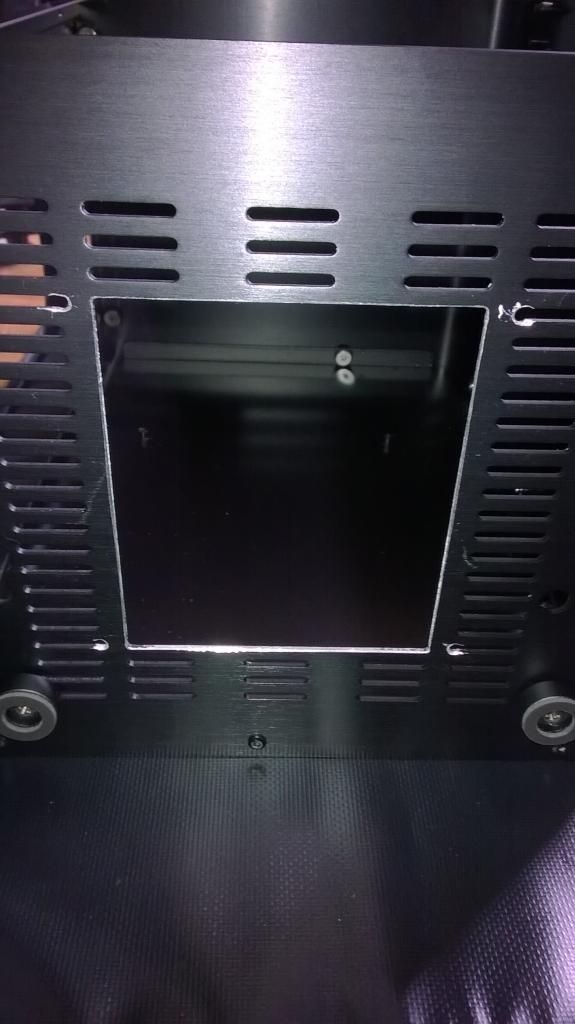

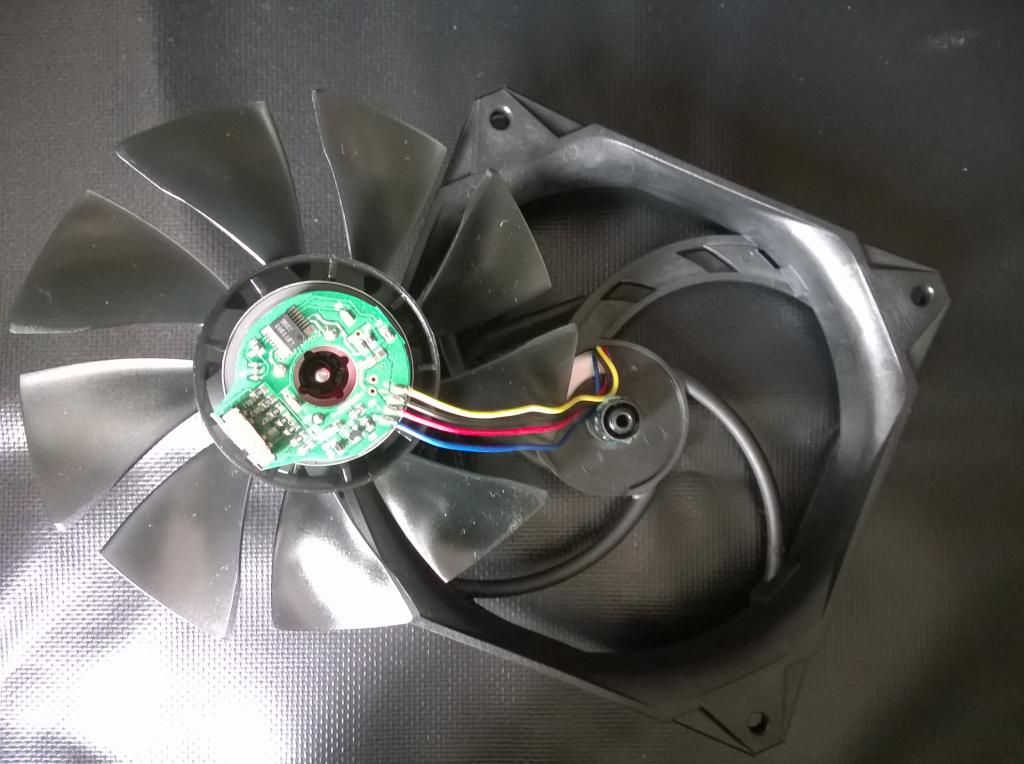

Dat is de plek waar normaal de intake fan zit. De intake fan wordt verplaatst naar de bodem. Hoewel daar wel een rooster zat, wil ik het liever wat meer open, dus de dremel er in. Iets wat me eigenlijk gelijk een beetje tegenviel aan het kastje waren de voetjes, deze vond ik buiten proportioneel. Gelukkig had ik nog wat voetjes van een Nexus Psile liggen, welke door ze op te boren en te voorzien van HDD demp rubbers perfect paste bij dit kastje.

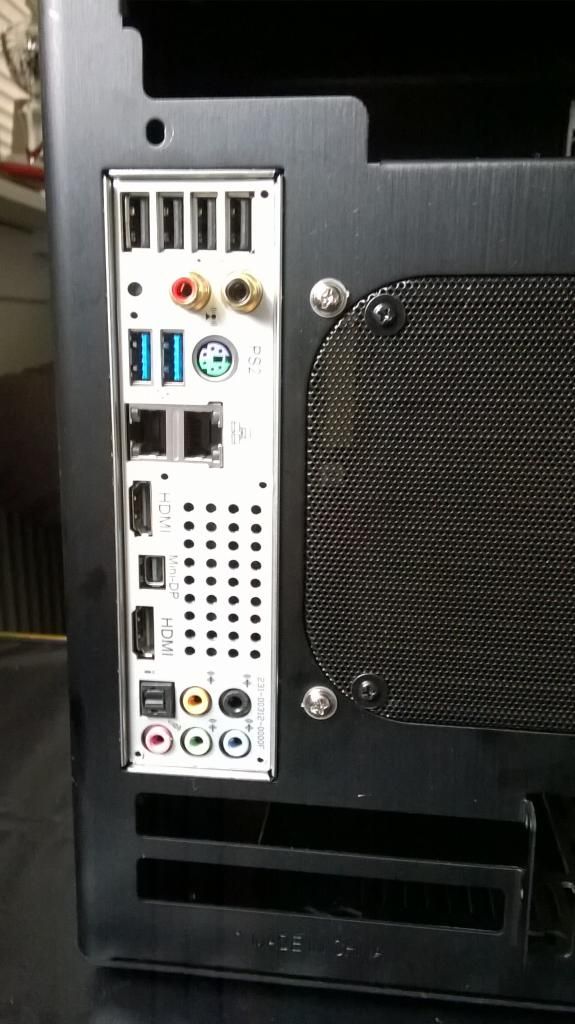

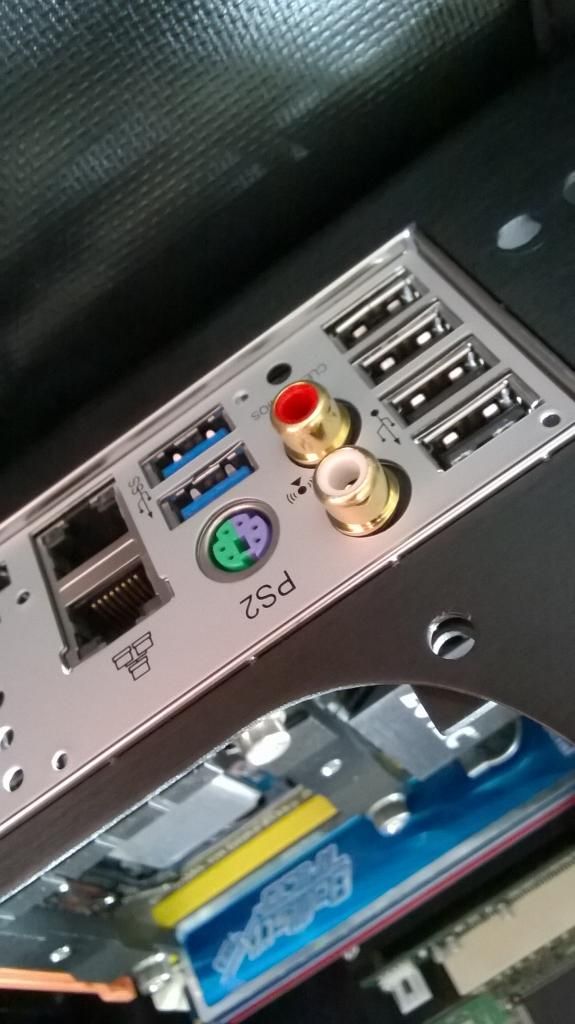

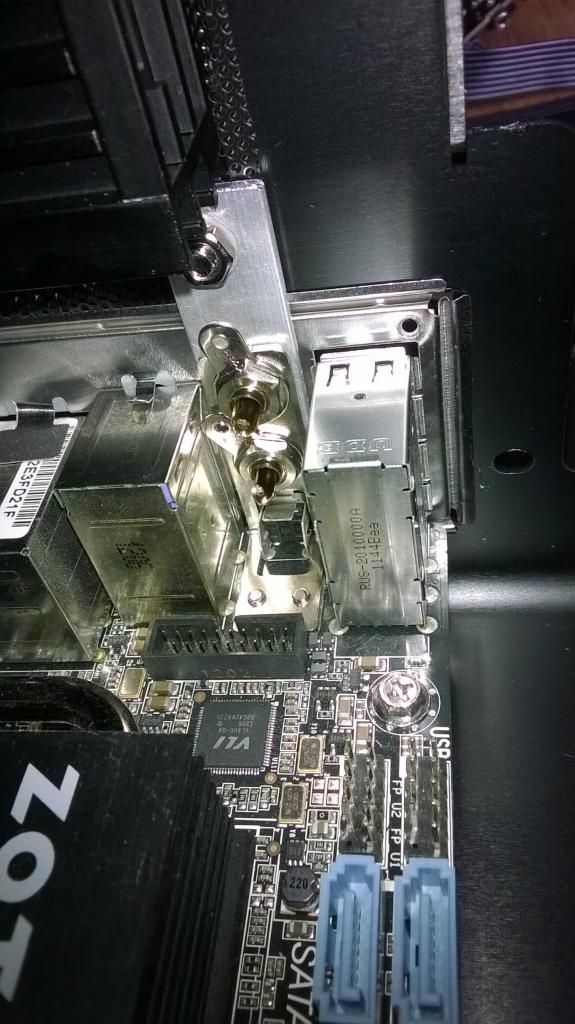

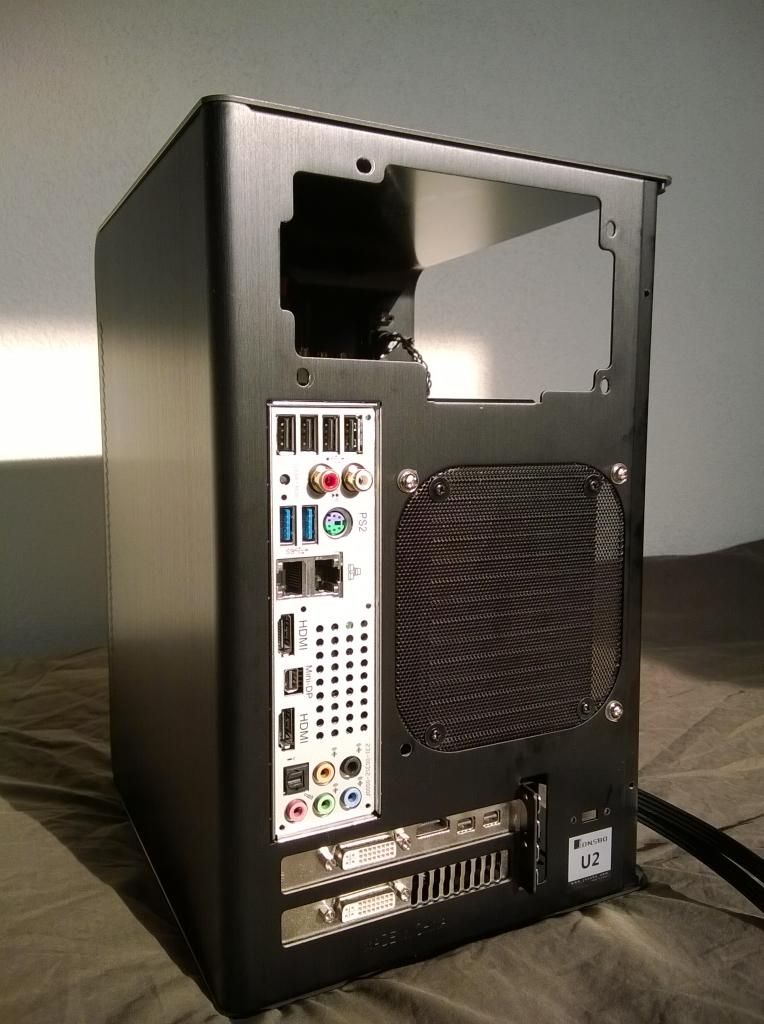

Ik hoor je denken "Nu heb je een geluidskaart binnen in je kastje zitten, hoe ga je die dan aansluiten?". Nou, de WiFi module van het moederbord wordt vervangen voor de PCI riser. Hierdoor blijven achter bij het moederbord twee gaatjes over waar precies tulp connectors in passen. Even zoeken bij conrad voor connectors met de juiste schroefdraad diameter; en gevonden! Helaas merkte ik bij het testen dat het beugeltje voor de WiFi antennes niet geschikt was voor tulpstekkers, waar je aardig wat kracht op moet zetten om ze aan te sluiten. Ik moest dus nog een plaatje maken om deze te verstevigen en nog ergens aan te bevestigen.

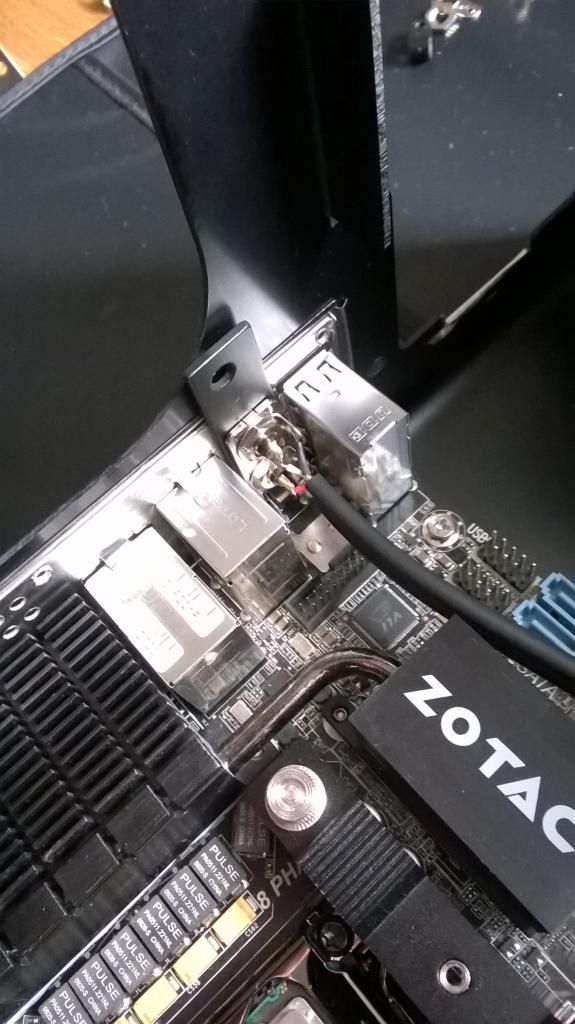

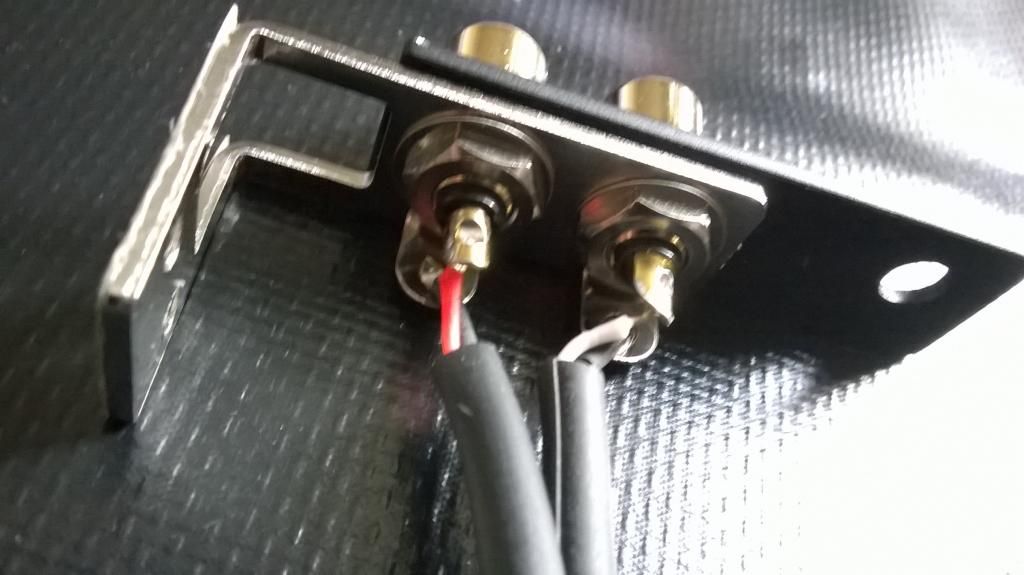

Het extra gaatje komt voor het boutgat waar normaal de outtake fan zit. Kabeltjes er aan solderen:

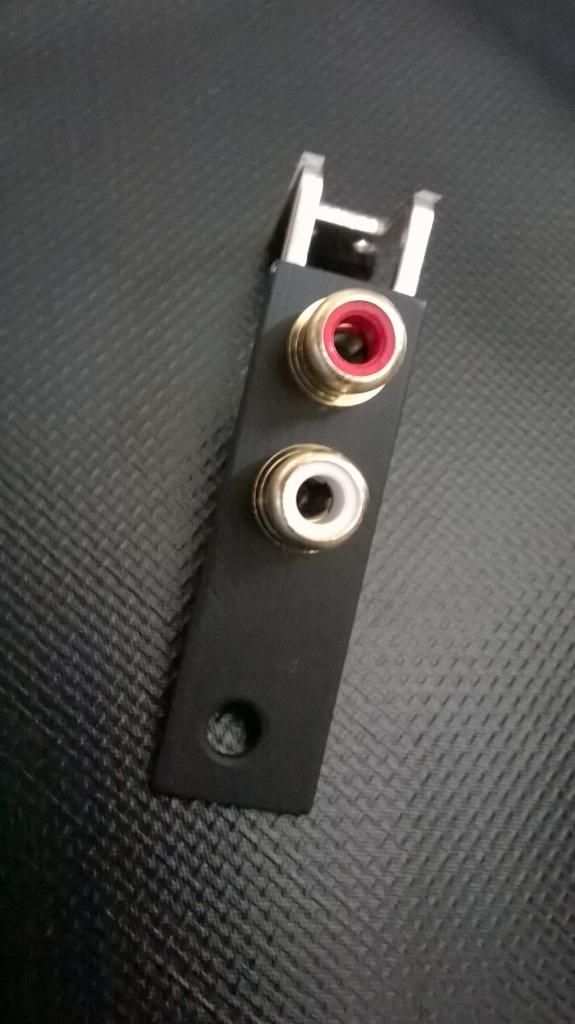

REAN tulp stekkers, HDD demprubbers om de kabeldiameter te compenseren en een stukje krimpkous om rechts en links te onderscheiden.

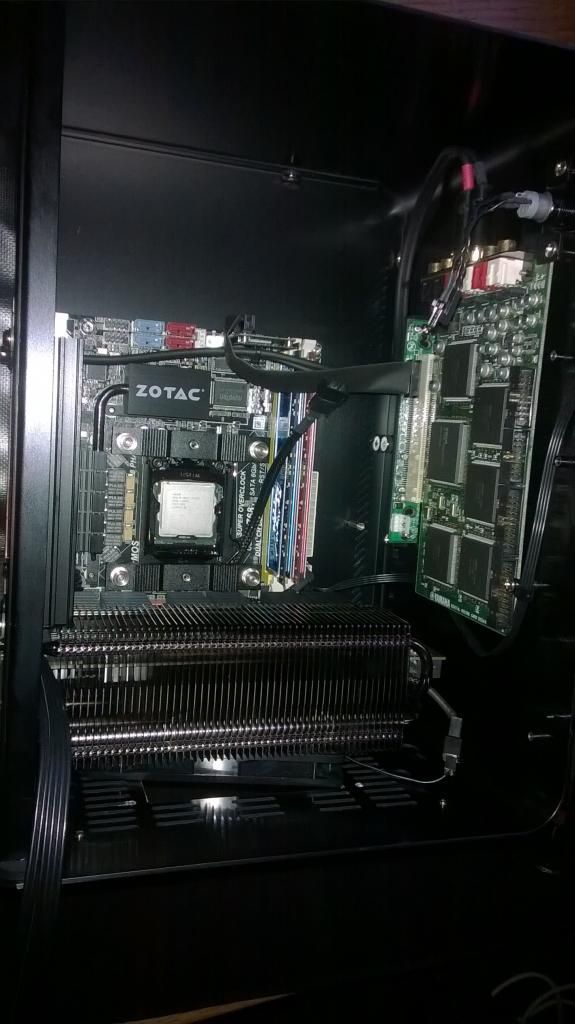

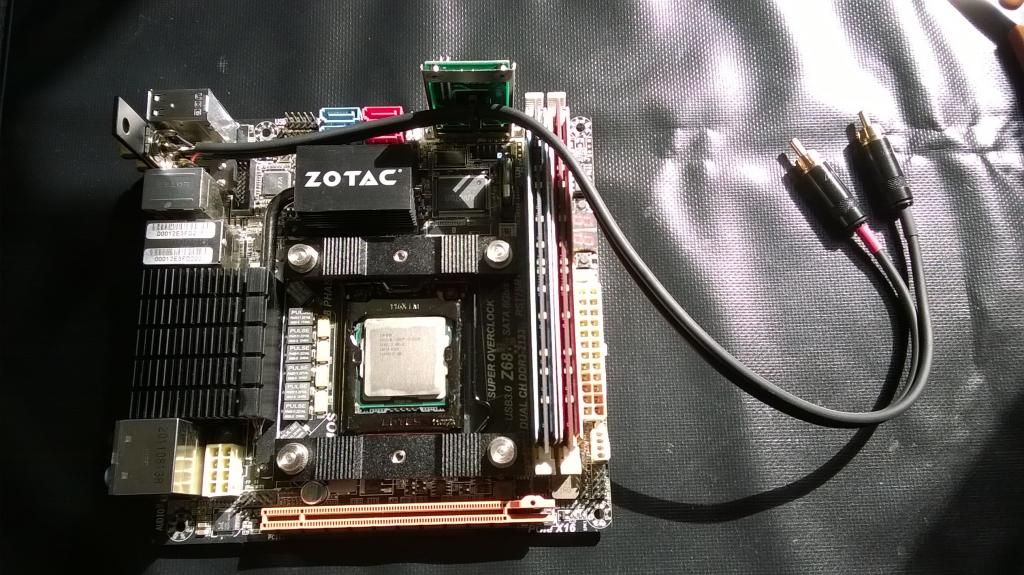

Overview met moederbord.

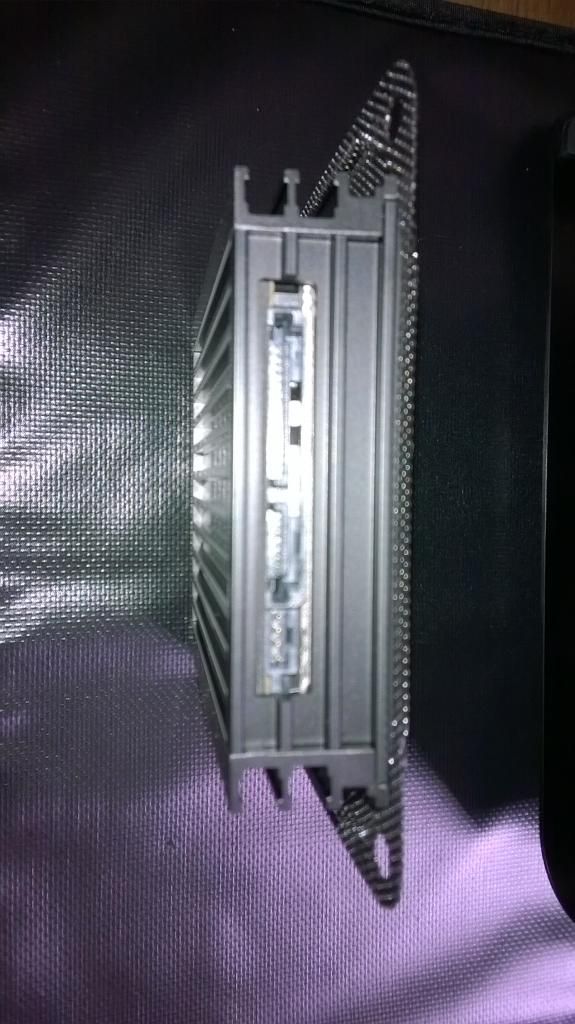

Op de plek waar normaal de outtake fan zit wordt nu een HDD gemonteerd, aangezien deze normaal aan de onderkant van de kast zitten (waar nu dus de intake fan komt) In de eerste instantie had ik allemaal mooie beugels in m'n gedachte, want de HDD moet wel gedempt worden etc. Uiteindelijk gekozen om een 2,5" HDD te monteren in een Scythe HDD koeler (die ook wel aardig dempt.) Grappig genoeg paste deze precies in de standaard fangrill.

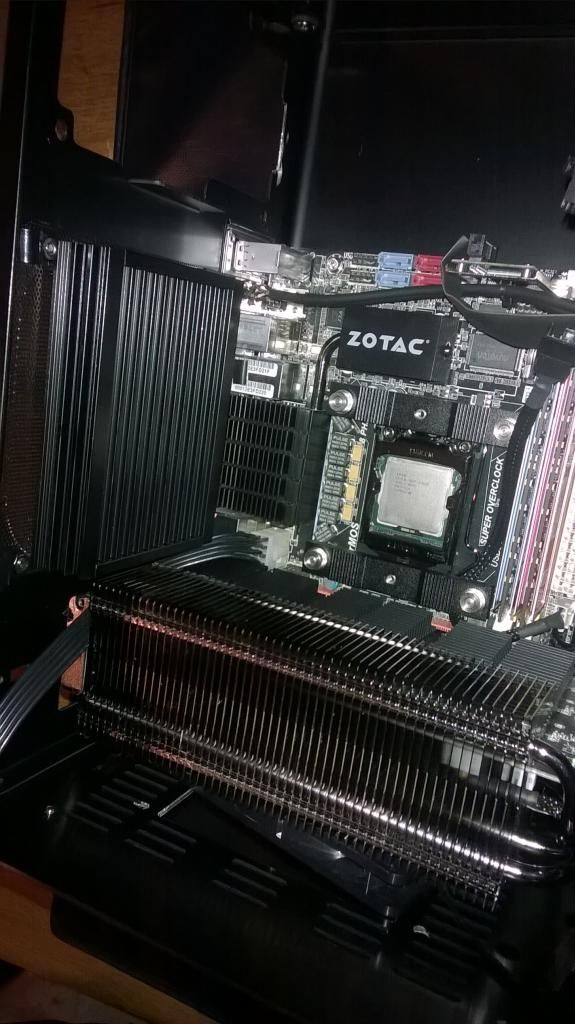

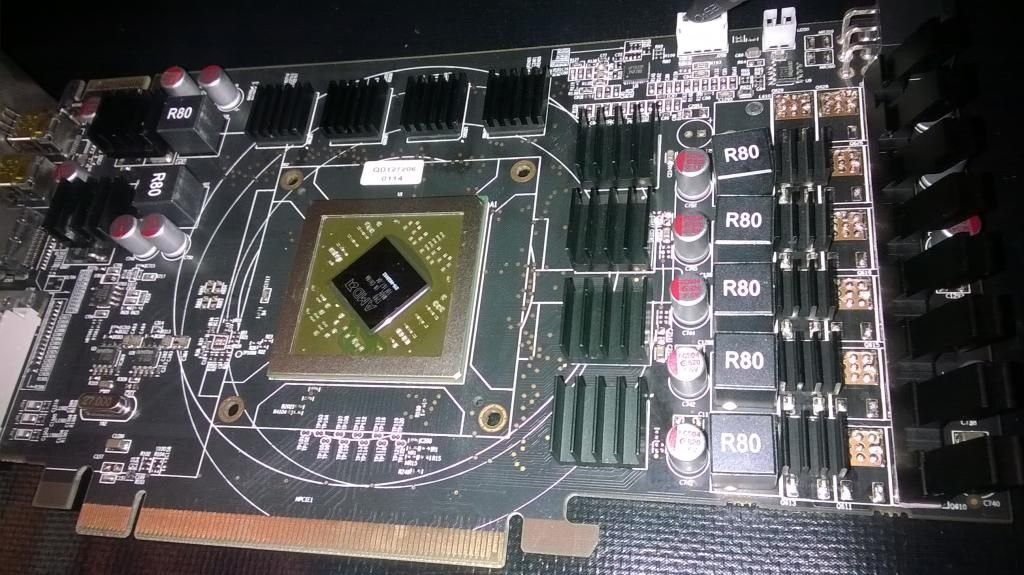

En daarbij houdt het een beetje op met wat ik nu heb gemodificeerd aan het kastje maar dat is niet het enige wat ik heb gedaan. De SCS3 koeler is ook op de HD7850 gemonteerd. Daarvoor moest wel eerst door paranoïde (en heatsinkgeile) ikke iedere ram en vrm component voorzien worden van een heatsink, gelukkig had ik nog wat liggen.

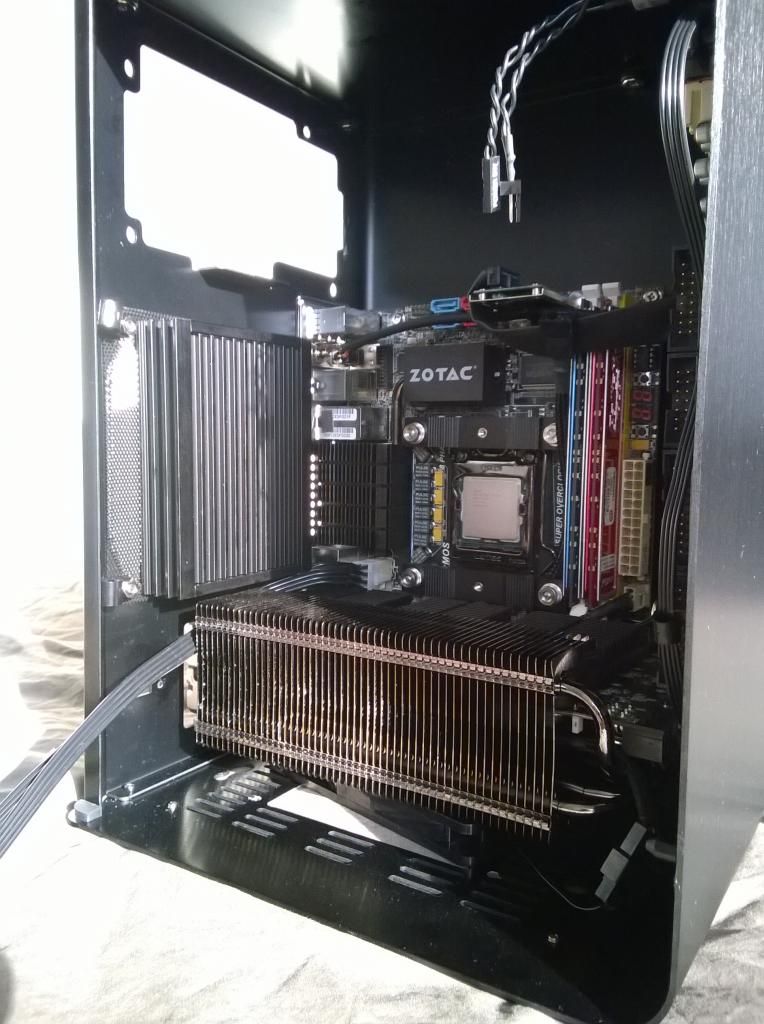

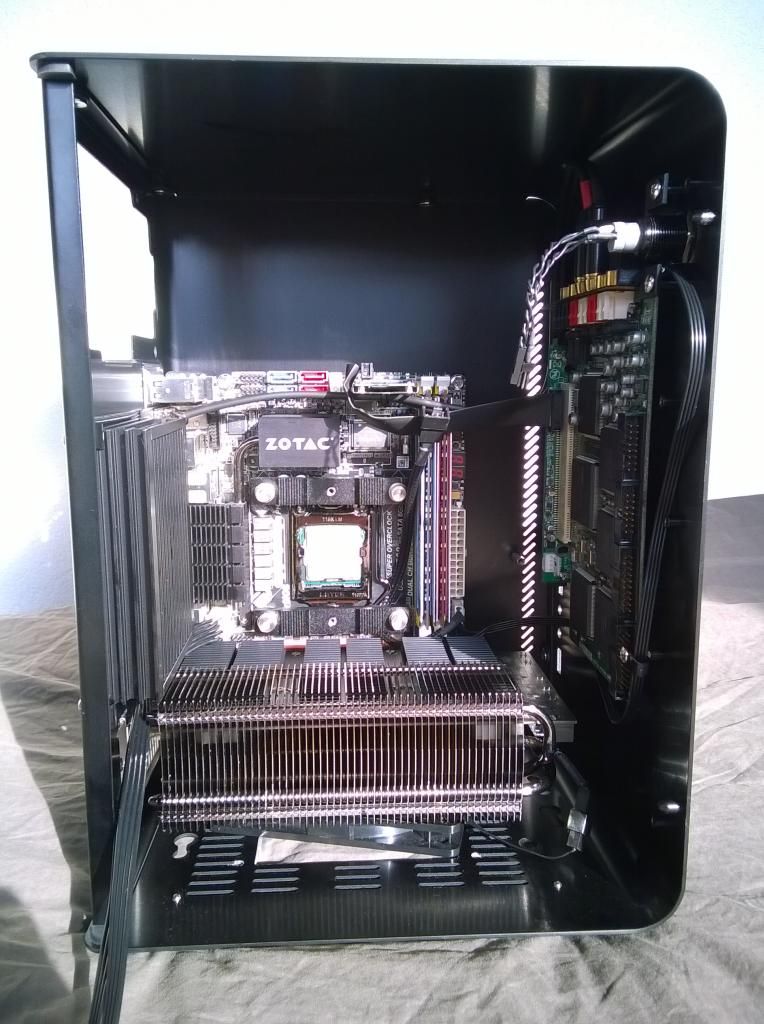

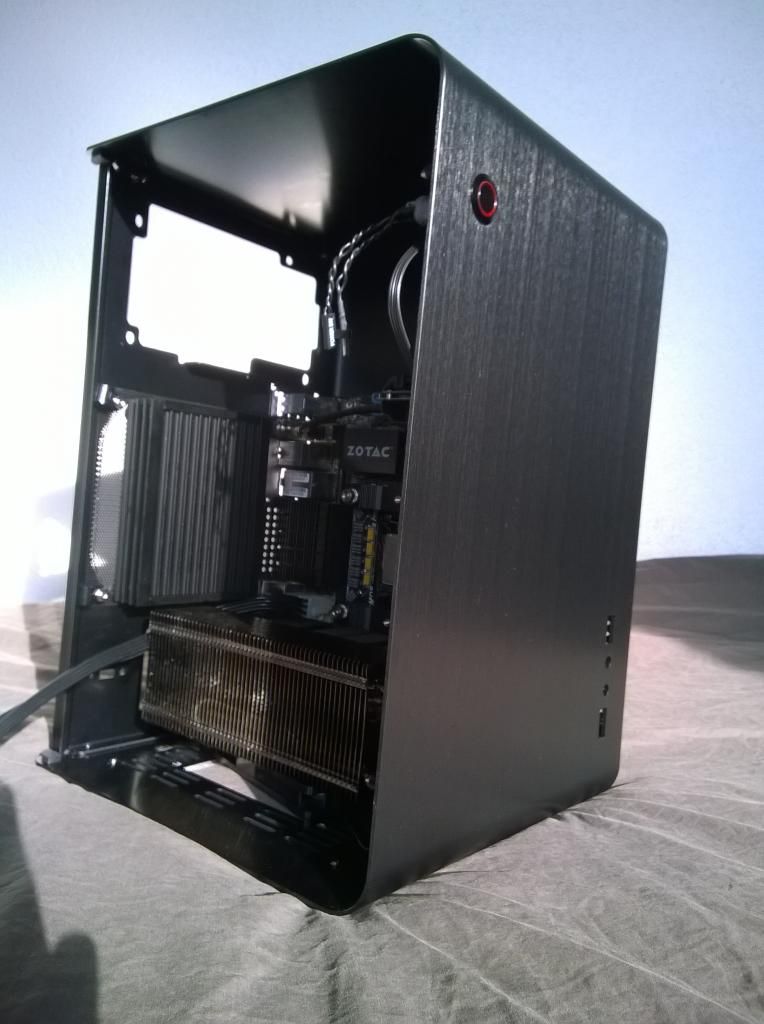

Nog een paar overzichtfoto's.
Ik wacht op dit moment op kabels om de voeding te modificeren, grappig genoeg kan bij de Silentmaxx Fanless II 500W in de voeding aan de kabels gesoldeerd worden zonder de garantie seal te verbreken, ha! Denk alsnog wel dat ze zo'n garantie geval weigeren. Punt is dat de standaard kabels veelste stijf zijn en niet erg mooi. Ze worden vervangen voor zwarte ribbon kabels.
Problemen waar ik nu tegenaan loop:
"Mini Awesomus"
Al mijn systemen hebben 'Latijnse' namen, probleem is dat ik geen latijns spreek: Flauw? Check.
De kast die wordt gebruikt is een Cooltek (Jonsbo) U2 Window. Een zeer simplistisch kastje met ruimte voor een Mini ITX moederbordje, een flinke CPU cooler, een 220 mm lange videokaart en een ATX voeding.
Maar daar wilt deze persoon ook nog een geluidskaart in steken en er moet niet teveel herrie uit komen. Zodoende kwam ik met het volgende; ik moet een moederbord hebben met een Mini PCI-e slot. De Zotac Z68-ITX WiFi was de meest geschikte kandidaat, met z'n mooie zwart geanodiseerde heatsinks en black nickel heatpipe, perfect voor dit systeem want er komt ook nog een videokaart in met een black nickel heatsink, een Powercolor HD6850 SCS3, helaas bleek deze net niet te passen, de 6-pins connector kon niet meer aangesloten worden, en dus werd er gezocht naar een korter videokaartje waar de koeler van de HD6850 wel op past. Dat werd een VTX3D HD7850 X-Edition.
Verder nodig:De meeste onderdelen kon ik gelukkig van V&A plukken want hiervoor geen sponsoren, alle vorm van sponsoring stop ik in een andere hobby.
De daadwerkelijke modificaties; het plan was om de geluidskaart voor in het kastje te monteren, ik wou zo min mogelijk aan de kast zelf modificeren om zo de mooie brushed aluminium finish te behouden. Als eerste worden er een aantal beugeltjes gemaakt van aluminium hoekprofieltjes om daarmee op de bestaande boutgaatjes de kaart te monteren, ook is de bedoeling dat de kaart nog aardig makkelijk vervangen kan worden.
(De standaard aan/uit knop is ook gelijk vervangen voor een 16mm vandal switch, past perfect.)
Dat is de plek waar normaal de intake fan zit. De intake fan wordt verplaatst naar de bodem. Hoewel daar wel een rooster zat, wil ik het liever wat meer open, dus de dremel er in. Iets wat me eigenlijk gelijk een beetje tegenviel aan het kastje waren de voetjes, deze vond ik buiten proportioneel. Gelukkig had ik nog wat voetjes van een Nexus Psile liggen, welke door ze op te boren en te voorzien van HDD demp rubbers perfect paste bij dit kastje.
Ik hoor je denken "Nu heb je een geluidskaart binnen in je kastje zitten, hoe ga je die dan aansluiten?". Nou, de WiFi module van het moederbord wordt vervangen voor de PCI riser. Hierdoor blijven achter bij het moederbord twee gaatjes over waar precies tulp connectors in passen. Even zoeken bij conrad voor connectors met de juiste schroefdraad diameter; en gevonden! Helaas merkte ik bij het testen dat het beugeltje voor de WiFi antennes niet geschikt was voor tulpstekkers, waar je aardig wat kracht op moet zetten om ze aan te sluiten. Ik moest dus nog een plaatje maken om deze te verstevigen en nog ergens aan te bevestigen.
Het extra gaatje komt voor het boutgat waar normaal de outtake fan zit. Kabeltjes er aan solderen:
REAN tulp stekkers, HDD demprubbers om de kabeldiameter te compenseren en een stukje krimpkous om rechts en links te onderscheiden.
Overview met moederbord.
Op de plek waar normaal de outtake fan zit wordt nu een HDD gemonteerd, aangezien deze normaal aan de onderkant van de kast zitten (waar nu dus de intake fan komt) In de eerste instantie had ik allemaal mooie beugels in m'n gedachte, want de HDD moet wel gedempt worden etc. Uiteindelijk gekozen om een 2,5" HDD te monteren in een Scythe HDD koeler (die ook wel aardig dempt.) Grappig genoeg paste deze precies in de standaard fangrill.
En daarbij houdt het een beetje op met wat ik nu heb gemodificeerd aan het kastje maar dat is niet het enige wat ik heb gedaan. De SCS3 koeler is ook op de HD7850 gemonteerd. Daarvoor moest wel eerst door paranoïde (en heatsinkgeile) ikke iedere ram en vrm component voorzien worden van een heatsink, gelukkig had ik nog wat liggen.
Nog een paar overzichtfoto's.
Ik wacht op dit moment op kabels om de voeding te modificeren, grappig genoeg kan bij de Silentmaxx Fanless II 500W in de voeding aan de kabels gesoldeerd worden zonder de garantie seal te verbreken, ha! Denk alsnog wel dat ze zo'n garantie geval weigeren. Punt is dat de standaard kabels veelste stijf zijn en niet erg mooi. Ze worden vervangen voor zwarte ribbon kabels.
Problemen waar ik nu tegenaan loop:
- Ik ben niet goed in foto's maken en merk dat ik nog wat overzicht fotos mag maken met wat meer belichting... (Tsja, ik ben 's nachts actief...)

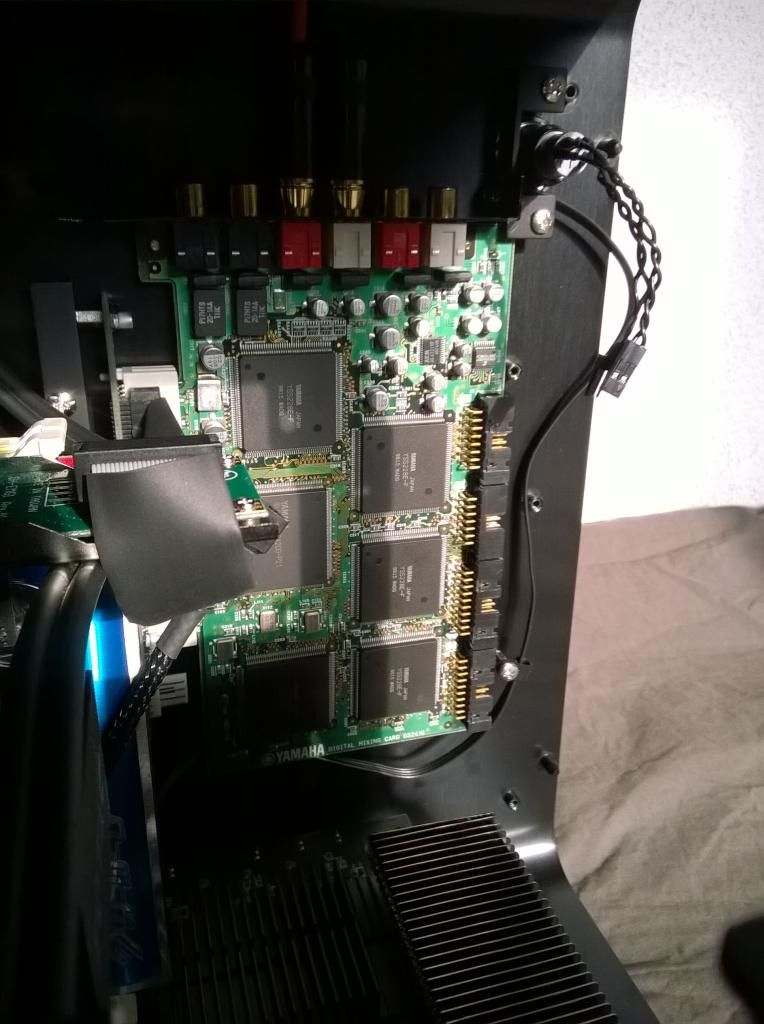

- De PCI riser kabel is net iets te lang en loopt om de mPCI-e slot heen, ik denk dat de ribbon cable opzicht gemakkelijk te verkorten is door de stekker op een ander punt er in te prikken, maar dit heb ik nog nooit gedaan, kan dit zomaar?
- Bij het test passen paste de Mega Shadow en de SCS3 koeler naast elkaar, helaas nu ik het in het kastje probeer te proppen zie ik dat het schroefje van de Mega Shadow retention tegen de SCS3 koeler aan komt, ik weet dat Prolimatech een nieuwere versie van zijn retention heeft waarbij deze schroeven verzonken zijn, kan iemand mij daar aan helpen?
