Wat voor bevestigingsmateriaal voor printplaten?

[Verwijderd]

Sinds kort heb ik een Raspberry Pi B+ en ik heb net gekeken naar de mogelijkheid om daar een behuizing voor te maken. De RPi B+ printplaat wilde ik op een plaatje bevestigen m.b.v. afstandhoudertjes / schroefjes of met boutjes en moertjes.
Ik kwam er achter dat de schroefgaten ongeveer 2,75mm zijn en ik heb helemaal geen boutjes of schroefdraad van die maat. Al mijn computer schroefjes en busjes zijn dikker en groter.

Aangezien ik nu op zoek moet naar M2,5 boutjes en toebehoren vroeg ik me het volgende af.
Wat voor materiaal is het meest geschikt om te gebruiken bij het vast zetten van een printplaatje?

Moet ik kiezen voor messing, rvs, gegalvaniseerde of kunstof boutjes / busjes / scrhoeven?

[Brahiewahiewa]

Zoiets? http://www.newtone-online...ath=55_58&products_id=340

Overigens denk ik dat je met gepast geweld, ook wel M3 boutjes kunt gebruiken

[Verwijderd]

Die hebben helaas een diameter die net iets te groot zijn. Ze zullen niet passen zonder de schroefgaten in de RBPi iets op te boren en dat doe ik liever niet.

Zelf zat ik er aan te denken om afstandshoudertjes te gebruiken die ik nog in diverse maten had liggen van oude computers:

De inwendige schroefdraad van die busjes is echter te groot, waardoor de bijbehorende schroeven niet in de schroefgaten van de RBPi passen.

Heb al mijn boutjes / schroefjes / busjes / etc. door de handen gehad, maar ik heb niets dat bij de 2,75mm gaten van de Pi past.

Ik moet nu dus proberen ergens iets te bestellen en ik vroeg me daarbij af voor welk materiaal ik dan het best kan kiezen?
Bij moederborden zie je vaak messing busjes, maar ik heb ook gegalvaniseerde busjes. Eventueel kan ik ook RVS schroefdraad / boutjes gebruiken.

Zou dat nog uitmaken met het oog op kortsluiting / statische ontlading o.i.d.?

[Damic]

Wat is dat nu voor een maat, 2.75 lijkt wel een pitch van een component kun je niet uitboren met 3 of 3.1mm

[sebastius]

Gewoon m2.5 of m2

[Verwijderd]

- http://www.budgetronics.e...oup_id=34&aid=427&lang=NL

[Verwijderd]

Damic schreef op vrijdag 25 juli 2014 @ 19:28:
Wat is dat nu voor een maat, 2.75 lijkt wel een pitch van een component kun je niet uitboren met 3 of 3.1mm

Vind het ook een rot maat, want ik heb dus niks in huis dat past.
Uitboren lijkt me niet verstandig. Dit schrijft de producent zelf op de website: (gaat wel om de oude versie, de mijne heeft een andere lay-out en 4 gaten)

Mounting Holes!

Two 2.5mm (drilled 2.9mm for M2.5 screw) non plated mounting holes have been provided to assist with ATE test mounting. Positions of these holes relative to the bottom left of the PCB (Power Input Corner) are:

Corner: 0.0mm,0.0mm
First Mount: 25.5mm,18.0mm
Second Mount: 80.1mm, 43.6mm

Warning: If used to permanently mount the PCB – do not over tighten screws or drill out to fit larger screws, as this will lead to damage to the PCB.

Zullen wel meer mensen tegen dit probleem aanlopen denk ik, want dit is de maatvoering van de Raspberry Pi B+:

Verwijderd schreef op vrijdag 25 juli 2014 @ 19:49:

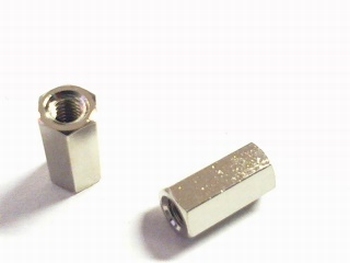

[afbeelding]

- http://www.budgetronics.e...oup_id=34&aid=427&lang=NL

Zoiets heb ik thuis wel liggen, maar die passen dus helaas niet, omdat deze een inwendige schroefdraad van M3 hebben.

[ Voor 24% gewijzigd door Verwijderd op 25-07-2014 20:15 ]

[Verwijderd]

oh sorry.. ik gebruik eigenlijk niet anders, boor (indien mogelijk) wel eens een printje uit ook.
maar M2.5 is een rotmaat

[ Voor 12% gewijzigd door Verwijderd op 25-07-2014 20:10 ]

[Verwijderd]

Geeft niet hoor, de gegeven link was wel nuttig, omdat er veel goedkope onderdelen te verkrijgen zijn. Helaas geen M2.5 die ik nu nodig ben, maar zoals je zegt is dat ook een rot maat inderdaad.

Kom er nu ook achter dat het officieel helemaal geen schroef / bevestigingsgaten zijn, maar 'orientatie-gaten' die gebruikt worden tijdens het productie proces, aldus onderstaande link:
http://www.raspberrypi.or...iewtopic.php?f=24&t=30556

Zo te zien zijn de gaten ook nog kleiner geworden t.o.v. de vorige Raspbery Pi B, want ze spreken over 2,9mm.
Mijn Raspberry Pi B+ heeft echter gaten van 2,75mm. Deze durf ik eigenlijk niet tot 3mm op te boren omdat er weinig speling is.

[memphis]

Foto van een aantal posts terug:



Als je deze in een boormachine zet, rond draait en dan een schuurpapiertje of een vijltje tegen de M3 draad houdt kan je die wel tot 2.7mm maken en dan door de print steken. Je kunt er dan nog steeds een moertje op draaien.

[Mr_gadget]

Hier adviseren ze wel M3:
http://www.dawnrobotics.co.uk/raspberry-pi-fixing-set/

Maar ik zou sowieso plastic nemen, dat kan een beetje vervormen.
Ben zelf opzoek naar plastic M2 schroeven om de camera vast te zetten. Maar die zij ook lastig te vinden..Dit kitje is mooi maar erg duur door de verzendkosten:
http://www.dawnrobotics.co.uk/sensor-fixing-set/

[sebastius]

Plastic schroeven koop je bij Skiffy: http://www.skiffy.com/doc...gina=start.cfm&country=nl

Wel even samen doen met een paar andere tweakers, gaan namelijk per 100

[ Voor 26% gewijzigd door sebastius op 26-07-2014 14:05 ]

[Verwijderd]

Mr_gadget schreef op zaterdag 26 juli 2014 @ 14:00:
Hier adviseren ze wel M3:
http://www.dawnrobotics.co.uk/raspberry-pi-fixing-set/

Je moet dus goed opletten welke versie je hebt van de Raspberry Pi!

Sinds vorige week is er een vernieuwde Raspberry Pi verkrijgbaar, namelijk de B+.
Deze heeft vier schroefgaten i.p.v. twee zoals die in de Raspberry Pi B rev2 zaten.

Bovenstaande link heeft betrekking op de B revisie 2, zoals je kunt zien wordt er over slechts twee 'mounting holes' gesproken.
Ik heb de nieuwe B+ met vier 'mounting holes' die sinds vorige week verkrijgbaar is. Zoals je in de schematische tekeningen kunt zien zijn hebben deze vier gaten een diameter van 2,75mm.

Conclusie:
De nieuwe Raspberry Pi B+ heeft kleinere 'mounting holes' dan de voorgaande Raspberry Pi B revisie 2!
Je moet dus goed opletten dat je geen setjes koopt die voor de vorige versie bedoeld zijn, want dat gaat niet passen!
