[Sketchup 2014] Schuine ruimte met 3D dak

[Matis]

Beste GFXers,

Na de geboorte van onze dochter, nu ruim 3 maanden geleden, is ons schuurtje te klein gebleken. Spullen zoals wandelwagen, fietskar etc. passen er niet meer bij.
We hebben het idee om de schuur te gaan uitbouwen en ik wilde graag, ter visualisering gaan modelleren in Sketchup.
Zo gezegd zo gedaan, ik heb een aantal tutorials gevonden ik kan al vrij snel een aantal kamers bouwen, deuren er in plaatsen en daken realiseren.
Echter lijkt de vorm van mijn schuurtje in geen enkele tutorial gedekte te worden en ook diverse zoekacties op de fora rondom Sketchup leveren mij helaas niets op.

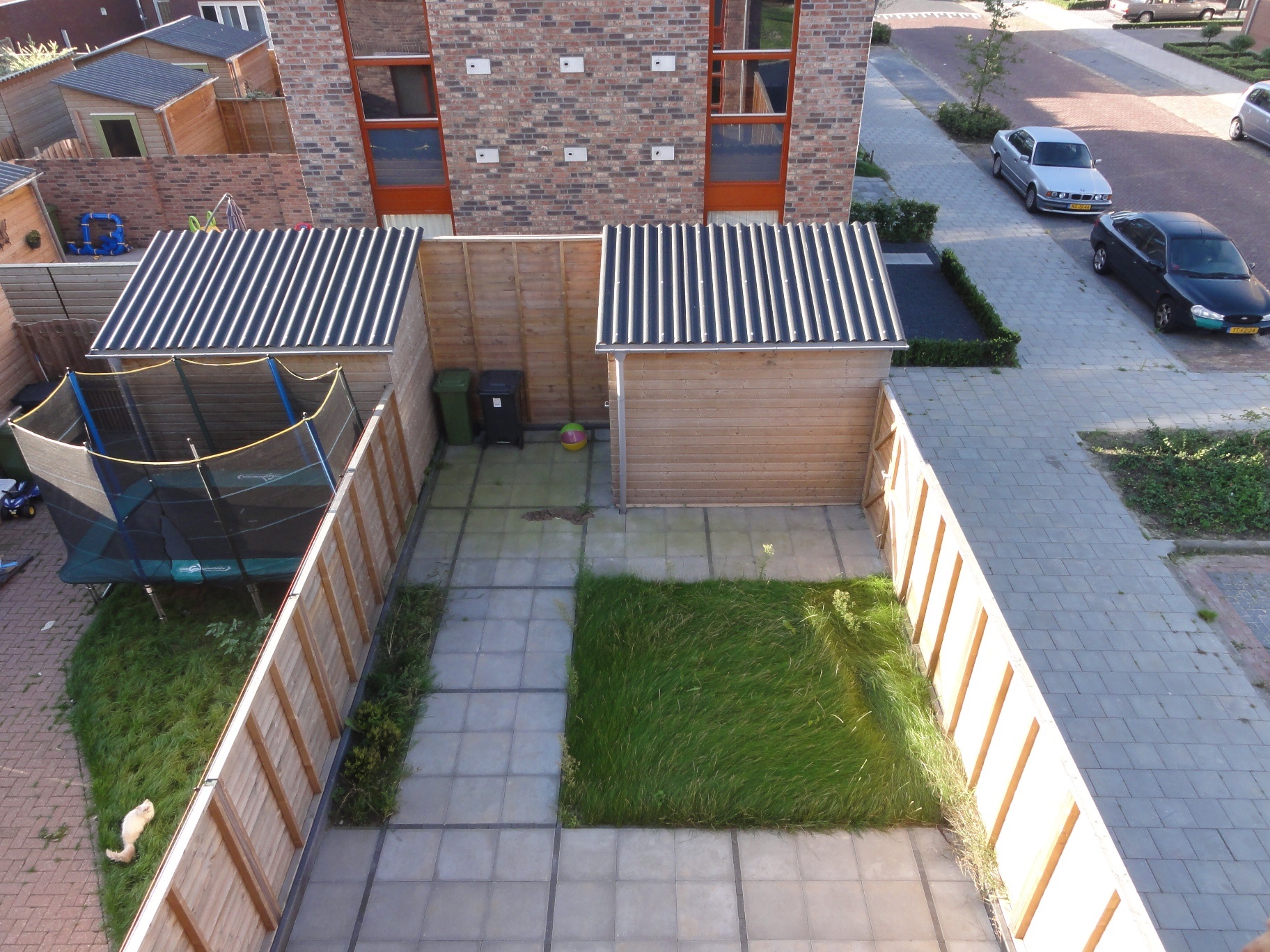

Allereerst een luchtfoto van mijn schuurtje (genomen op de dag van de eerste bezichtiging)

Het grondoppervlakte (buitenmaats) is ongeveer 3 bij 2 meter. De dikte van de wanden zijn ongeveer 10cm (schuttingpaal + rabatdeel).
Zoals jullie kunnen zien (bij het schuurtje van de buren) staat het golfplatendak onder een hoek. Hij loop van 2 meter tot 3 meter omhoog over een afstand van twee meter.

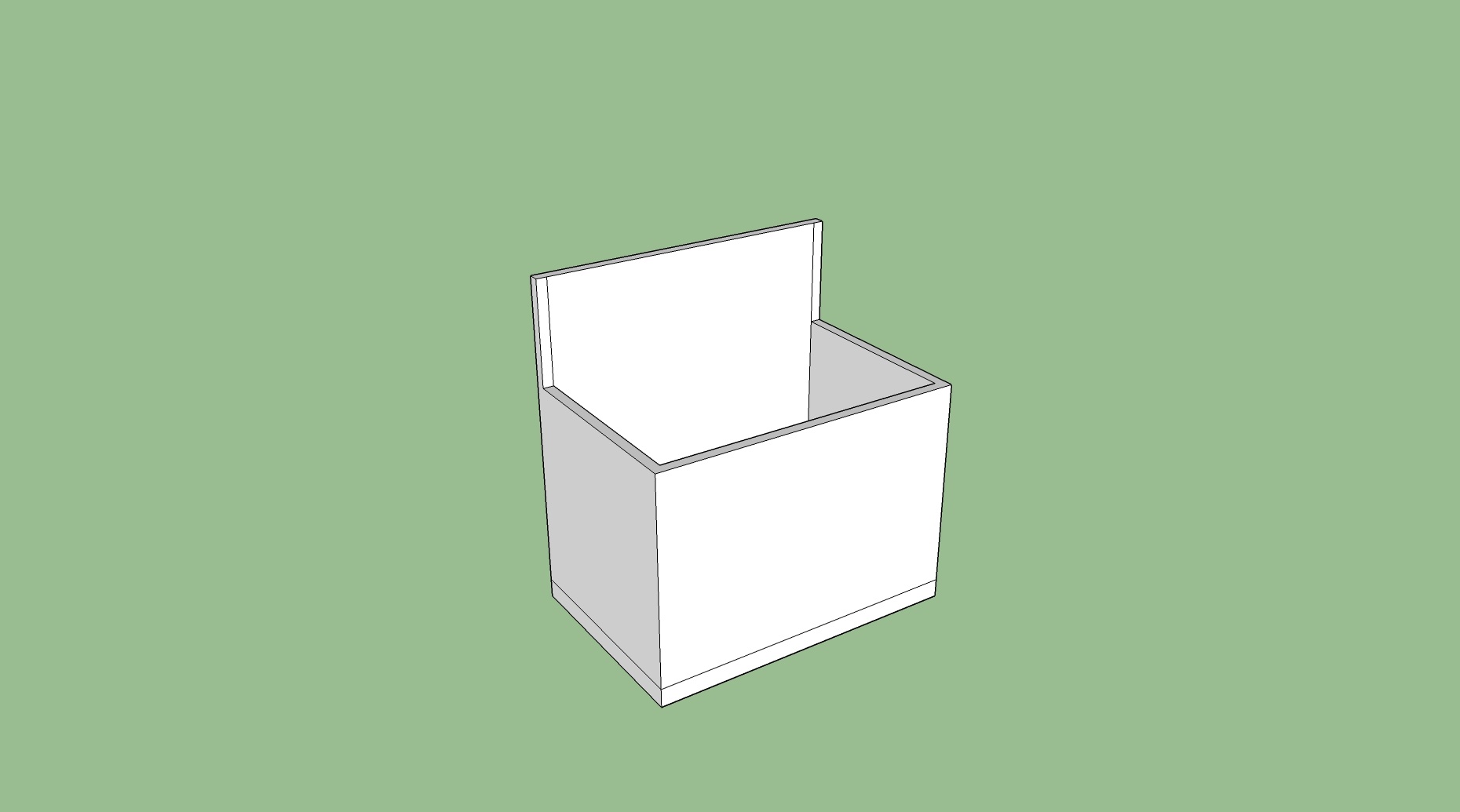

Ik heb geprobeerd dit te realiseren in Sketchup. Allereerst heb ik een rectangle van 3 bij 2 meter getekend, 10 centimeter fundering en daarna middels de offset-tool een wand van 10 cm gerealiseerd en toen heb ik de wanden opgetrokken tot 3 meter hoogte. Daarna heb ik twee scheidingslijnen toegevoegd aan het hoogste stuk en de overige drie wanden teruggedrukt tot 2 meter hoogte.

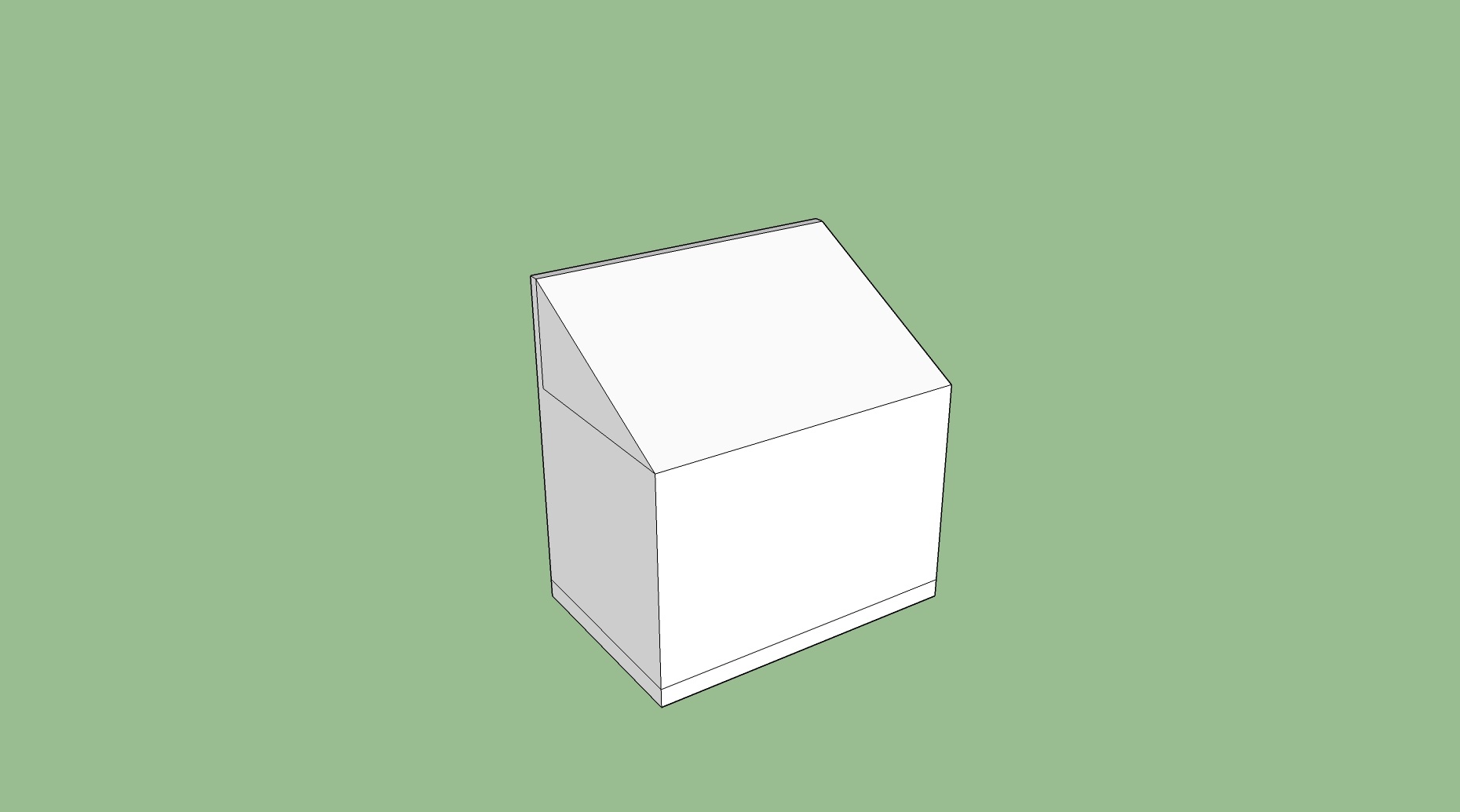

Wanneer ik links en rechts een driehoek teken, vult Sketchup dat automatisch op met een 2D vlak, dat ik met geen mogelijkheid ingevuld krijg. Zowel het dak niet (de golfplaten zijn 15 cm dik) als het invullen van de wanden in de driehoek.


Ik heb met opzet de SKP niet geplaatst, omdat ik het niet wil laten overkomen als een quickfix, maar ik wil er graag zelf van leren.
Ik hoop dat jullie begrijpen wat is wil en me in de juiste richting kunnen duwen

Edit;
Hierbij alvast wat linkjes die in meegenomen heb in mijn zoektocht naar de oplossing, maar die bij mij tot nu toe geen soelaas hebben geboden. Deels omdat ik met een nieuwere versie van Sketchup werk en deels omdat het voor mij te vlug gaat:
https://productforums.goo...opic/sketchup/JCh9bSjlEvo
YouTube: Creating a sloped or cross sloped roof over a non rectangular plan

Veel tutorials werken op "dozen" (6 2-dimensionale vlakken aan elkaar) welke ze doorsnijden, ikzelf maak ruimtes van 6 3-dimensonale "dozen".

Alvast bedankt voor de moeite

Matis

[ Voor 12% gewijzigd door Matis op 20-07-2014 19:47 ]

[Matis]

Het is me uiteindelijk gelukt door het volgen van deze tutorial.
How to design a simple birdhouse in Sketchup: http://youtu.be/UHf-VTiNieI

[Carpento]

De crux is vooral dat in die tutorial veel meer losse delen gegroepeerd worden waardoor je minder last hebt van het feit dat Sketchup zelf dingen gaat 'aanvullen'. Ik maak ook altijd zoveel mogelijk groepen / objecten waardoor je dit soort ellende niet krijgt

[Matis]

Carpento schreef op maandag 21 juli 2014 @ 12:33:
De crux is vooral dat in die tutorial veel meer losse delen gegroepeerd worden waardoor je minder last hebt van het feit dat Sketchup zelf dingen gaat 'aanvullen'. Ik maak ook altijd zoveel mogelijk groepen / objecten waardoor je dit soort ellende niet krijgt

Precies, het vergde even een andere mindset, waar ik zelf nog niet was opgekomen, maar achteraf veel prettiger verwerkt.
