Raspberry pi + mrtg + tomato firmware

[RobbyTown]

Hallo allemaal,

Graag zou ik openbaar mijn traffic en uptime willen laten showen doormiddel van een mooi grafiekje

Cacti op mijn synology gaat niet, cacti werkt niet lekker met mariadb (deze tut http://systembash.com/con...graph-traffic-with-cacti/)

Even rond google, kwam ik dit tegen
http://resources.intenses...ith-mrtg-on-raspberry-pi/

MRTG op een pi. Ik heb een Pi dus dat komt goed uit.

Mijn router is een Asus AC66U met Tomato firmware, dat heb ik al als ik inlog grafiekjes, maar MRTG is veel uitgebreider en grafiekjes van tomato zijn niet openbaar, zie je pas na inlog.

Nu heb ik http://resources.intenses...ith-mrtg-on-raspberry-pi/ stap voor stap gevolgd maar ik krijg errors.

In mijn geval is de setup zo
192.168.111.1 = AC66 router
192.168.111.5 = Pi met MRTG

Het stukje SNMP Configuration on the Router kan ik vergeten op mijn tomato firmware, dat weet hij niet wat het is.

Als ik deze stap doe

code:

root@raspberrypi:~# indexmaker /etc/mrtg.cfg > /var/www/mrtg/index.html

Krijg ik deze error's

code:

root@MRTG:/home/pi# indexmaker /etc/mrtg.cfg > /var/www/mrtg/index.html
Subroutine SNMP_Session::pack_sockaddr_in6 redefined at /usr/share/perl/5.14/Exp orter.pm line 67.
at /usr/share/perl5/SNMP_Session.pm line 149
Subroutine SNMP_Session::unpack_sockaddr_in6 redefined at /usr/share/perl/5.14/E xporter.pm line 67.
at /usr/share/perl5/SNMP_Session.pm line 149
Subroutine SNMP_Session::sockaddr_in6 redefined at /usr/share/perl/5.14/Exporter .pm line 67.
at /usr/share/perl5/SNMP_Session.pm line 149
Subroutine SNMPv1_Session::pack_sockaddr_in6 redefined at /usr/share/perl/5.14/E xporter.pm line 67.
at /usr/share/perl5/SNMP_Session.pm line 608
Subroutine SNMPv1_Session::unpack_sockaddr_in6 redefined at /usr/share/perl/5.14 /Exporter.pm line 67.
at /usr/share/perl5/SNMP_Session.pm line 608
Subroutine SNMPv1_Session::sockaddr_in6 redefined at /usr/share/perl/5.14/Export er.pm line 67.
at /usr/share/perl5/SNMP_Session.pm line 608
ERROR: no H1 line pagetop property in r1_4 section

Zegt iemand dit iets?

[ Voor 4% gewijzigd door RobbyTown op 11-06-2014 22:37 ]

[Equator]

RobbyTown schreef op woensdag 11 juni 2014 @ 22:27:
Het stukje SNMP Configuration on the Router kan ik vergeten op mijn tomato firmware, dat weet hij niet wat het is.

quote: http://resources.intenses...ith-mrtg-on-raspberry-pi/

Simple Network Management Protocol (SNMP) is probably the most popular network management protocol today. MRTG builds on SNMP so if SNMP doesn’t work, MRTG doesn’t work.

Had je dat stukje ook goed gelezen?

Bovendien moet je tomato firmware dat best kunnen, check: http://systembash.com/con...graph-traffic-with-cacti/

[ThinkPad]

Ik wou net zeggen, volgens mij moet dat prima kunnen met Tomato. Heb SNMP in het verleden volgens mij ook wel gebruikt op Tomato.

Toen moest ik een config bestand op de router plaatsen, en schreef de router z'n SNMP spul weg op een netwerkshare dacht ik. Werkte prima hoor.

[RobbyTown]

SNMP zou die moeten kunnen, op de webinterface is er gewoon SNMP optie.

Alleen de commando's bij ssh kent hij niet zoals
configure terminal
snmp-server community public ro
show snmp

Heb een snmp app op de tel gezet. Als de settings kloppen loopt de tijd lijn, vul ik een ander ip of iets anders dan public bij community dan loopt de tijd niet meer, dat kan kloppen dan zijn de settings niet meer gelijk met de router.

@Equator die had ik als eerste, echter cacti werkt niet meer op de Syno nas ivm MariaDB .


Cacti kan blijkbaar ook op een Pi http://n00blab.com/cacti-pi/

Alleen dan leest de pi zichzelf uit, ik wil juist de router gegevens showen . Of is dat weer ergens bij cacti in te stellen dat hij de router moet uitlezen?

Ben niet echt een linux wonder

[ Voor 21% gewijzigd door RobbyTown op 12-06-2014 08:44 ]

[Koffie]

Even een andere invalshoek : waarom probeer je met je nieuwe Synology DSM niet gewoon MariD B eruit te wippen?
YouTube: Using MySQL for XBMC with Synology DSM5

[Equator]

RobbyTown schreef op donderdag 12 juni 2014 @ 08:41:
SNMP zou die moeten kunnen, op de webinterface is er gewoon SNMP optie.

Alleen de commando's bij ssh kent hij niet zoals
configure terminal
snmp-server community public ro
show snmp

Klopt, dat zijn, zoals beschreven in de door jouw aangehaalde tutorial, Cisco commando's

Je kan deze settings vast wel ergens vergelijkbaar instellen. Ze willen een read-only (RO) community genaamd "public".

[RobbyTown]

Koffie schreef op donderdag 12 juni 2014 @ 08:54:
Even een andere invalshoek : waarom probeer je met je nieuwe Synology DSM niet gewoon MariD B eruit te wippen?
YouTube: Using MySQL for XBMC with Synology DSM5

Heb filmpje bekeken. Installeerd mariadb en phpmyadmin.... Heb nu cacti dat mysql oke is alleen nu raakt hij out of memory met cacti. Heb een ds214+.

[RobbyTown]

Equator schreef op donderdag 12 juni 2014 @ 09:17:
[...]

Klopt, dat zijn, zoals beschreven in de door jouw aangehaalde tutorial, Cisco commando's

Je kan deze settings vast wel ergens vergelijkbaar instellen. Ze willen een read-only (RO) community genaamd "public".

Klopt en ro klopt ook snmp settings op me tomato klopt alleen toch krijg ik die errors zie start post.

[ Voor 5% gewijzigd door RobbyTown op 12-06-2014 18:22 ]

[RobbyTown]

Even door gezocht.
http://oss.oetiker.ch/mrtg/doc/mrtg-reference.en.html heeft mij enorm geholpen.

In het stukje code

code:

WorkDir: /var/www/mrtg
RunAsDaemon: Yes
Target[R1_4]: 4:public@192.168.1.3:
MaxBytes[R1_4]: 12500000
Title[R1_4]: Traffic Analysis for FastEthernet0/0 of R1
PageTop[R1_4]:

Is nu

code:

WorkDir: /var/www/mrtg
RunAsDaemon: Yes
Target[RT-AC66U]: 0:public@192.168.111.1
MaxBytes[RT-AC66U]: 187500000
Title[RT-AC66U]: Traffic Analysis for WAN port of RT-AC66U
PageTop[RT-AC66U]:<H1>Network Monitor</H1>

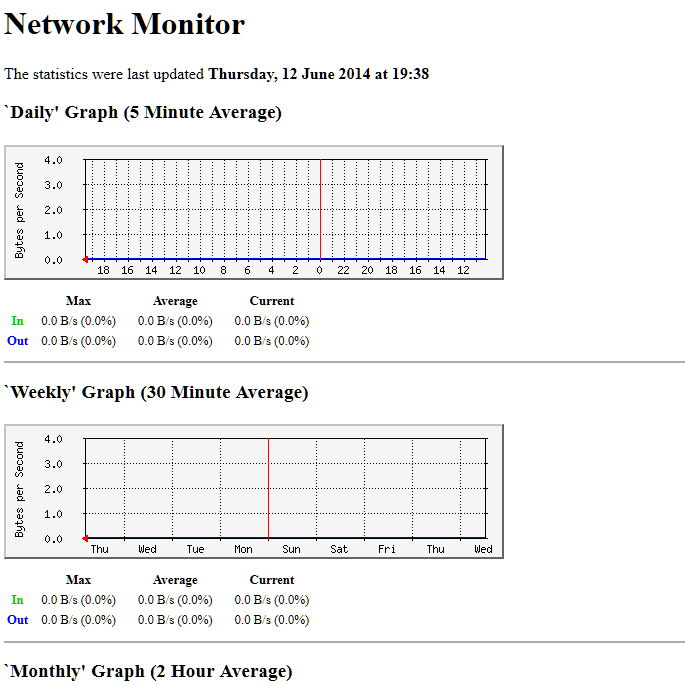

Heb ik nog meer aanpassingen gedaan en los van de errors, nu werkt de pagina wel, alleen nu nog zien hoe ik de grafiekjes vul.



Dat ik niets zie zit hem puur in de router....
Zojuist deze tool gedownload
http://leonidvm.chat.ru/

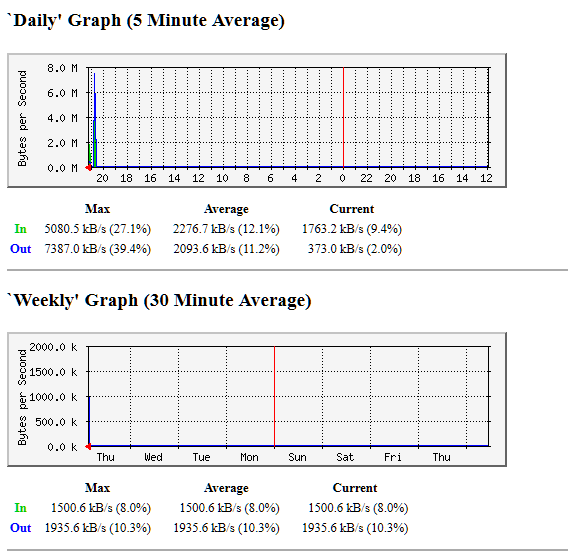

Vul ik ip router in, gebeurd er niet veel vul ik ip managed switch in en hop ik krijg grafiekjes.

Nu nog kwestie van uitzoeken waarom mijn router het niet slikt

Ik monitor de switch maar (aangezien toch alles via port 1 op de switch naar de router gaat, dat werkt wel .

Alleen op een of andere manier pakt hij poort 1 niet lekker om te meten. Heb heb net 30 min op 150Mbit gedownload.


Dien de ifIndex poort te hebben van poort 1. Helaas heb ik geen SSH op de HP switch, iemand tips om de ifIndex te achterhalen? Met gokken dan ben ik nog wel even bezig

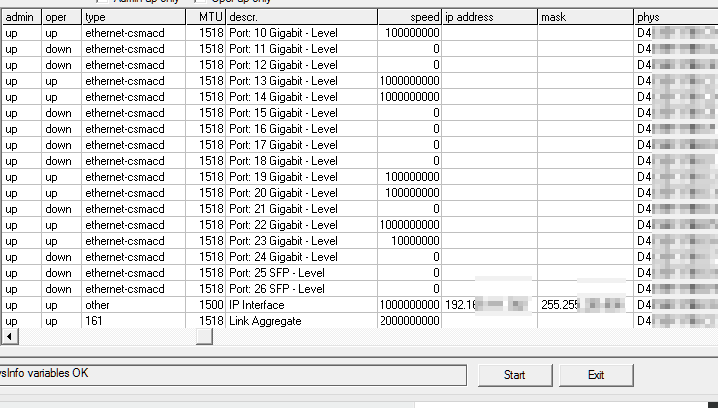

Met deze tool uitgelezen: Getif

Blijkbaar is het poort 27

Het werkt via Cacti!!!
Heb deze tut gevolgd
http://n00blab.com/cacti-pi/

Na de install kun je apparaten toevoegen. Bij cacti word de router wel goed uitgelezen.

[ Voor 62% gewijzigd door RobbyTown op 14-06-2014 11:58 ]
