4-Pins fan PWM regeling?

[Pakjebakmeel]

Ik heb een Intel S1200V3RPS bordje met een Zalman 9500AT CPU cooler. Deze heeft geen fanmate bijgeleverd omdat de cooler een 4-pins aansluiting heeft en deze dus door PWM aangestuurd zou moeten worden aan de hand van de temperatuur van de CPU.

Als ik de 4-pins connector aansluit op de CPU_FAN header en de servert aanzet draait ie lekker op minimaal, schijnbaar is PWM in staat om het terug te schroeven tot (zo te horen) het minimum toerental van de cooler. Echter een seconde of 10 later gaat de fan op maximaal, of je nou in de BIOS blijft of de machine laat booten maakt niet uit.

Voorals nog heb ik geen opties in de BIOS om CPU fan speed te regelen, de enige opties die er zijn mbt 'acoustic' en fan control zijn erg beperkt. Aldus de handleiding zou het bord de fan zelf moeten aansturen maar hij gaat alleen maar op maximaal

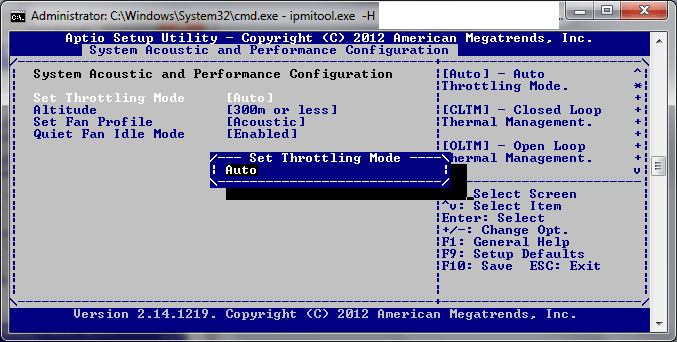

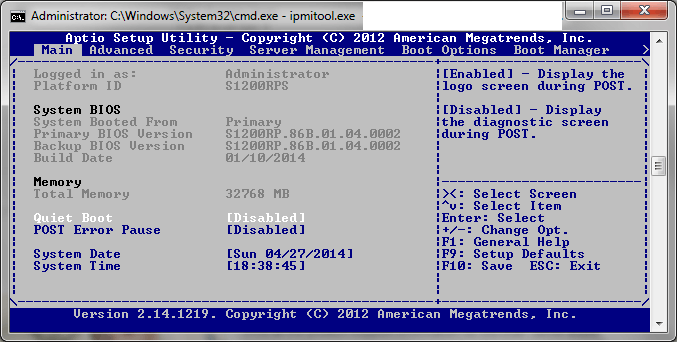

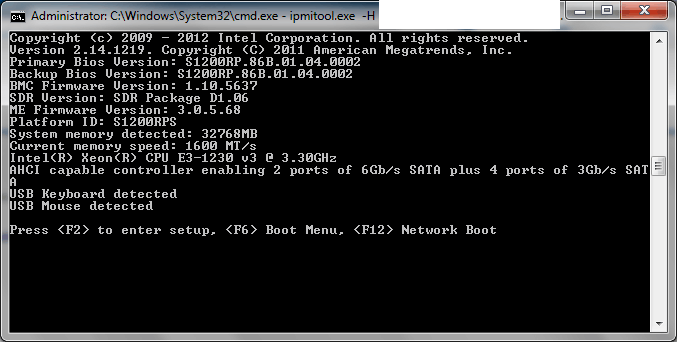

Hieronder nog wat screenies van de BIOS opties (erg beperkt dus):



Tijdelijk een 3-pins verloopje gebruikt met een weerstandje om het toerental een beetje acceptabel te maken. Liever zou ik hebben dat het bord gewoon de fanspeed regelt dmv PWM maar vooralsnog alleen 100% fanspeed als ik hem rechtstreeks aansluit op de 4-pins header..

De CPU temperatuur is ten allertijde onder de 30 graden aldus de sensoren:

code:

coretemp-isa-0000
Adapter: ISA adapter
Physical id 0:  +28.0°C  (high = +80.0°C, crit = +100.0°C)
Core 0:         +26.0°C  (high = +80.0°C, crit = +100.0°C)
Core 1:         +28.0°C  (high = +80.0°C, crit = +100.0°C)
Core 2:         +27.0°C  (high = +80.0°C, crit = +100.0°C)
Core 3:         +26.0°C  (high = +80.0°C, crit = +100.0°C)

pkg-temp-0-virtual-0
Adapter: Virtual device
temp1:        +28.0°C

Iemand ervaring met een dergelijk probleem?

EDIT: Even voor mijn idee, ik lees steeds in de Intel documentatie "wij van wc-eend adviseren.." maar in princiepe is PWM redelijk simpel en generiek toch? Een zalman PWM 4-pins fan zou gewoon moeten werken op een intel 4-pins PWM header toch?

[ Voor 18% gewijzigd door Pakjebakmeel op 28-04-2014 10:41 ]

[itsme9x]

Ja dat dient gewoon te werken,

Kun je iets van het verhaal hiervoor vertellen? heb je net alle onderdelen gekocht? heb je het systeem al langer, en nu pas de fan vervangen?

Koppel eens een andere intel fan aan de pwm fan
(en prik je zalman ff op een andere koeler headertje (of via verloop van molex naar 3 pins), zodat je cpu niet overhit)

Kijk of deze ook naar de max gaat, indien dat zo is zal het probleem bij je moederboard liggen (of een setting)

Indien niet dan zal het aan de zalman liggen, en mag hij terug voor garantie.

[Pakjebakmeel]

Het is een nieuw systeem, de stock intel fan deed het prima. Die heb ik vervangen met de zalman. Omdat de Intel prima werkte lijkt de header me in orde, echter omdat na het booten de Zalman netjes op lage toeren gaat en pas na een seconde of 10 op maximaal gaat leek het me dat de toerenregeling ansich gewoon werkte op de fan.

Andere headers doet ie hetzelfde en settings zijn niet te vinden, niet meer t dan in de screenshots in ieder geval. Vandaar dat ik me afvroeg of er compatibility issues bestonden bij 4pins PWM aansturing.

Oververhitten zal het probleem niet zijn, hij wil alleen maar op maximaal Nu inderdaad een 4 --> 3 pins kabeltje aan 5v, werkt ook prima inderdaad.
