[WiFi] Maxxter ACT-WNP-RP-002 AP

[Puch-Maxi]

Maxxter ACT-WNP-RP-002 Accespoint

Bij de Action kwam ik de volgende Repeater/AP tegen voor het luttele bedrag van €17,95. Verkrijgbaar in een witte of een zwarte uitvoering. Mijn nieuwsgierigheid was gewekt! Er is bijzonder weinig over te vinden, dus ik deel hier mijn bevindingen met jullie.

ACT-WNP-RP-002-W
ACT-WNP-RP-002-B

Specificaties

• 300Mbps 2.4GHz WiFi repeater met twee interne antenne's en een LAN-poort (10/100).
• Instelbaar als accespoint, repeater of client.
• Realtek RTL8196E @400MHz
• Realtek RTL8192ER 2.4GHz B/G/N Radio
• 16MB SDRAM (EM639165TS-6G)
• 4MB Serial Flash geheugen (MX25L3206E)
• Verbruik 2.3W (tot 3W).

Foto's

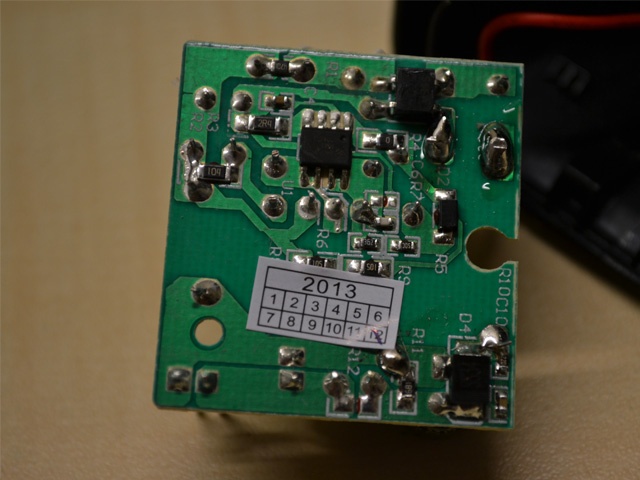

De 5V supply komt binnen via de pinheaders (midden boven).

Serial console

Zoals te zien op de foto's hierboven heb ik hem meteen gesloopt om te kijken of er ook een seriële-poort aanwezig is en jawel! Maar er waren geen pinouts bekend, dus we moeten zelf op zoek naar de juiste pins.
Met een multimeter was de GND snel gevonden, evenals de VCC-pin. Met behulp van mijn FTDI FT232RL breakout-board had ik de TX ook al snel in beeld, de pin die overbleef was automatisch RX.

Maar toen, de baudrate... op 115200 kreeg ik alleen maar rommel. Op 9600 ook geen succes toen was ik er flauw van en heb ik mijn scope gepakt:



Aha, ±26µs dus! Even rekenen (1/26)*10⁶) = 38461 afronden naar beneden en je krijgt 38400 Baud.
Gelukkig waren de overige settings standaard: 8 data bits, geen parity bits en 1 stop bit (8N1).

Root shell

Inloggen met user "root" en wachtwoord "admin".

Booting...

@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@
@
@ chip__no chip__id mfr___id dev___id cap___id size_sft dev_size chipSize
@ 0000000h 0c22016h 00000c2h 0000020h 0000016h 0000000h 0000016h 0400000h
@ blk_size blk__cnt sec_size sec__cnt pageSize page_cnt chip_clk chipName
@ 0010000h 0000040h 0001000h 0000400h 0000100h 0000010h 0000027h MX25L3205D
@
@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@

---RealTek(RTL8196E)at 2013.11.11-20:22+0800 v0.9 [16bit](400MHz)
no sys signature at 00010000!
no sys signature at 00020000!
no sys signature at 00030000!
no sys signature at 00017000!
no rootfs signature at 000E0000!
no rootfs signature at 000F0000!
no rootfs signature at 00130000!
no rootfs signature at 00117000!
Jump to image start=0x80500000...
decompressing kernel:
Uncompressing Linux... done, booting the kernel.
done decompressing kernel.
start address: 0x80003600
Realtek WLAN driver - version 1.6 (2013-04-19)



Probing RTL8186 10/100 NIC-kenel stack size order[3]...
chip name: 8196C, chip revid: 0
NOT YET
eth0 added. vid=9 Member port 0x10f...
eth1 added. vid=8 Member port 0x10...
[peth0] added, mapping to [eth1]...
Realtek FastPath:v1.03
init started: BusyBox v1.13.4 (2013-11-11 20:22:51 CST)
Init Start...
Init bridge interface...

DO 8192E IQK !!!!
Done 8192E IQK !!!!

Init Wlan application...
Register to wlan0
iwcontrol RegisterPID to (wlan0)
route: SIOCDELRT: No such process
IEEE 802.11f (IAPP) using interface br0 (v1.8)
boa: server version Boa/0.94.14rc21
boa: server built Nov 11 2013 at 2
ACT-WNP-RP-002 login: root
Password:

Nov 11 20:30:47 login[190]: root login on 'console'
# cat etc/sysinfo
model=U25
modelDisp=ACT-WNP-RP-002
vendor=MAXXTER
productId=162
customerId=46
versionNum=2
versionDisp=162.46.2
build=630
timeStamp=201311112022
# ls
bin   etc   init  mnt   sbin  tmp   var
dev   home  lib   proc  sys   usr   web
#

En succes!

Links & Bronnen

• Finding Serial Console
• Reverse Engineering Serial Ports
• Determing Unknown Baud Rate
• RTL8196 vs OpenWRT
• Realtek SoC support in OpenWrt

Opmerkingen

Ik heb helaas nog geen toegang tot de bootloader. Jammer genoeg is er ook geen OpenWRT support.

[Puch-Maxi]

Telnetten naar het IP (192.168.10.1) en inloggen met root/admin werkt ook, ben je geen serial voor nodig .
Wachtwoord en gebruikersnaam worden plain text opgeslagen in de config.dat (voor restore). Ook het SSID en WPA2 passphrase.

[ Voor 94% gewijzigd door Puch-Maxi op 06-04-2014 19:53 ]

[johncheese002]

Leuk dat je dit onderzocht hebt!

Is de telnet-optie ook draadloos uit te voeren, of alleen via de ethernet-poort?
Heb je inmiddels nog meer dingen ontdekt, of is het hierbij gebleven?
Je schreef volgens mij ergens, dat dit ding 2xMiMo o.i.d. had, wat houdt dit exact in (vorm van die twee antennes?) en hoe weet je bij dit device dat dit van toepassing is?

Kun je dat ding met zijn huidige firmware zelf nog progammeren/tweaken/instellen m.b.v. bijv. ip-tables ofzo?
(Dat je hem ergens in een netwerk prikt en vervolgens via ip-rules alleen laat verbinden met 1 specifieke machine ofzo, of een wlan opzet, waarbij maar 1 machine mag connecten bijv.- beetje dat soort dingen, customized AP zeg maar.)

Zit er nog iets van een GUI op? Webbased toegang tot de config, of is het alleen maar blindvaren op de repeaterwerking, waarvoor hij eigenlijk bedoeld is? (Dus inprikken en niet meer aankomen, de rest doet hij zelf- voor de gemiddelde huisvrouw die dit soort dingen bij de Action koopt.)

Hoe is het wifi- bereik eigenlijk? Is dat een beetje te pruimen, of stralen de ledjes in de behuizing meer energie uit? Heb je het evt. getest door muren en (dubbel)glas heen? Ik ben benieuwd!

[ Voor 54% gewijzigd door johncheese002 op 04-02-2015 15:55 ]

[DurkVell]

De Action in Delft heeft nu voor ca. €15 een lab31 WiFi repeater liggen. Werkt prima als repeater.

[johncheese002]

Hoi DurkVell, kun je die eens testen/reviewen dan? Ik ben benieuwd! :-)

[DjBiohazard91]

Ik heb hier zo'n Lab31 repeater liggen, zojuist in Boxtel opgepikt. Even kijken of het hier om dezelfde repeater gaat.

Edit: Het blijkt een Winstar te zijn, Lab31 is een Nederlands whitelabel bedrijfje. Ziehier: http://www.win-star.com/eshop/goods.php?id=149

Edit 2: Na het ding opengeschroeft te hebben en wat silkscreen te googlen heb ik het volgende gevonden: http://blog.friedzombie.c...369-rev-a-deconstruction/. Die van de action was een revisie b, maar er zit nagenoeg geen verschil tussen de foto's en het bordje.

[ Voor 71% gewijzigd door DjBiohazard91 op 06-03-2015 22:55 ]

[ThinkPad]

Kwaliteitstopic dit, kudo's voor Puch-Maxi

[ Voor 5% gewijzigd door ThinkPad op 07-03-2015 11:43 ]

[easyriider]

Deze repeater wordt ook door Gembird geleverd onder vrijwel dezelfde naam:

pricewatch: Gembird WiFi repeater WNP-RP-002



Wat verder gezocht op Gembird en Maxxter, volgens whois is het domein maxxter.biz geregistreerd door Gembird Europe BV.

[ Voor 18% gewijzigd door easyriider op 29-03-2015 16:16 . Reden: gezocht op de combinatie Gembird en Maxxter ]

[Puch-Maxi]

Dat klopt inderdaad . Tegenwoordig heeft de Action repeaters van Lab31 liggen, zoals hierboven reeds is opgemerkt.

[Puch-Maxi]

Even een mega-kick voor een update. De AP heeft het niet erg lang volgehouden sinds de eerste post staat hij 24/7 aan, maar nu is hij stuk. Foto's en diagnose volgen.

[ThinkPad]

Elco's in de voeding stuk waarschijnlijk? Ik zou eerst de voeding eens bypassen en zelf het geheel met 5V voeden.

[ Voor 46% gewijzigd door ThinkPad op 04-10-2015 15:41 ]

[Puch-Maxi]

ThinkPadd schreef op zondag 04 oktober 2015 @ 15:37:
Elco's in de voeding stuk waarschijnlijk? Ik zou eerst de voeding eens bypassen en zelf het geheel met 5V voeden.

ThinkPad gaat door voor de koelkast! Een van de elco's op de 5V output staat bol en heeft gelekt:



Voeding gaf onbelast nog 4.2V, belast nog veel minder. Heb beide elco's uit voorzorg vervangen en toen gaf de smps weer een stabiele 5V onder belasting. Moeten wel hele goedkope elco's zijn als ze maar anderhalf jaar meegaan, ze zijn zogenaamd ook nog 105C. Helaas zit hetzelfde merk ook op de primaire zijde .

[Anoniem: 701274]

April 2014 bij action gekocht om printer van (bedraad) signaal te voorzien. Werkte prima, tot eergisteren. Ineens geen enkele sjoege van de repeater. Waarschijnlijk dus ook een gesmolten elco in de voeding.
Ik lees dit net op tijd want wilde een nieuwe bestellen, maar als je de klok erop gelijk kan zetten dat het ding maar anderhalf jaar meegaat, dan koop ik liever iets beters.

[sheriff]

Dat is toevallig, ook vandaag is bij mij de laatste (van de 3 die ik bezit) overleden. Slecht product, alle 3 dezelfde symptomen, helemaal dood, geen enkele led geeft nog licht.
Ga wel proberen om ze te repareren, heb er 1 open gemaakt en inderdaad net als bovenstaand plaatje een bol staande elco.

[sheriff]

Yessss, eerste werkt weer, nog 2 te gaan.

[Anoniem: 710308]

Is het mogelijk om een externe wifi antenne aan te sluiten. zo ja wat moet ik loskopelen en opnieuw aansluiten.

De voeding van 220v naar 5v is reeds vervangen door een externe voeding van 5v.

gaarne reactie , vr groet erik

[SA007]

Op de foto's zie ik geen plek voor een antenneconnector, denk dat je dan als enige optie hebt de huidige antenne eraf solderen en daar direct een coax op zetten.

Geeft geen fantastische aansluiting qua RF gezien, maar je gaat nog wel baat hebben van een externe antenne.

[easyriider]

Hij heeft zoals veel accesspoints tegenwoordig twee interne antennes, dus zul je ook twee externe antennes moeten aansluiten.

[SA007]

Hangt ervan af wat je wil bereiken.

De meeste moderne (ik neem aan deze ook, maar heb geen datasheet) wifi chipsets zenden en ontvangen over alle antenne's tegelijk.

Als je 1 van de 2 antennes vervangt heb je beter bereik, maar je heb alleen beter bereik op de volledige snelheid als je beide antennes vervangt.

[Anoniem: 710308]

De 2 antennes die op de printplaat zitten lijken wel kortgesloten, kan ik deze bij de aansluitpunten op de printplaat doorknippen en daar de nieuwe externe anttenne op solderen.
vr groet Erik Saurens


.

[jitter]

Puch-Maxi schreef op zondag 04 oktober 2015 @ 22:19:
[...]

ThinkPad gaat door voor de koelkast! Een van de elco's op de 5V output staat bol en heeft gelekt:

[afbeelding]

Voeding gaf onbelast nog 4.2V, belast nog veel minder. Heb beide elco's uit voorzorg vervangen en toen gaf de smps weer een stabiele 5V onder belasting. Moeten wel hele goedkope elco's zijn als ze maar anderhalf jaar meegaan, ze zijn zogenaamd ook nog 105C. Helaas zit hetzelfde merk ook op de primaire zijde .

Precies dezelfde ervaring met deze repeater, werkt OK, maar in niet al te lange tijd voeding stuk.

Ook bij mij bleken de elco's in de secundaire zijde bol te staan. Nadat die ik die vervangen had door A-merk elco's werkte hij weer naar behoren, maar nog geen twee maanden later ging de voeding weer stuk. Nu waren de elco's in de primaire zijde aan de beurt. Alleen voor de kleine elco had ik nog een A-merk liggen, de andere twee (400 V) elco's had ik uit een oude telefoonlader gehaald die toevallig dezelfde specs en afmetingen hebben, vanwege de beperkte ruimte waren grotere elco's ook geen optie.

Tip is dus om bij versleten voeding alle elco's tegelijk te vervangen. Dat of even creatief worden met een oude telefoonlader (5 V) en een soldeerbout.

[SampleUser]

easyriider schreef op zondag 29 maart 2015 @ 15:31:
Deze repeater wordt ook door Gembird geleverd onder vrijwel dezelfde naam:

pricewatch: Gembird WiFi repeater WNP-RP-002

[afbeelding]

Wat verder gezocht op Gembird en Maxxter, volgens whois is het domein maxxter.biz geregistreerd door Gembird Europe BV.

De Action (en zaken als de Voordeelshop en dergelijke) zijn zoals iedereen weet dozenschuivers.

Volgens mij is de Action onderdeel van bedrijf X (kan even zo snel niet op de naam komen, excuus), bedrijf X schuift ook producten uit China door naar de Action

Edit: wou het bedrijf even opzoeken bij de KvK, verdorie wat zijn die commercieël geworden zeg...

[ Voor 6% gewijzigd door SampleUser op 20-02-2016 17:39 ]

[Funwar]

Volgens de website van lab31 zit er 2 jaar garantie op (http://lab31.eu/nl/wifi-extender/ )

Na 1,5 jaar betekend dus dat je hier aanspraak op kan maken.

Deze contactgegevens staan op hun site:
Lab31 B.V.
Westerblokker 32B
1695 AH Blokker
The Netherlands
Tel. [phone]

[lanting73]

dat had ik eerder moeten weten wat ik hier lees
naar 2 jaar trouwe dienst gaf deze ook de geest.
na 1,5 jaar in de kast te hebben gelegen toch ook maar eens gekeken en blijkt ook bij deze dat de voeding nog maar 3,2 volt geeft.
na direct 5 volt te geven op de print zonder de interne voeding blijkt de repeater gewoon te werken dus de zelfde kwaal als de rest.
ook maar eens proberen de elco s te vervangen

[dicksterk]

Wat me uit dit toic niet helemaal duidelijk wordt is of de maxxter of de lab31 voedingen het begeven. Met de Maxxter repeater heb ik deze ervarign ok gehad, met de lab31 repeater niet die doet het al ruim 2 jaar perfect.

[DurkVell]

Ik heb twee van die Lab31 repeaters in gebruik. Gaan inmiddels ook al dik 2 jaar mee, maar ..... ik gebruik ze alleen wanneer ik ze nodig heb. Rest van de tijd liggen ze naast de WCD en staan dan dus niet onder spanning!

[dicksterk]

Mijn lab31 repeates staan 24 uur per dag in gebruik, ook al ruim 2 jaar.

[W00fer]

Puch-Maxi schreef op zondag 4 oktober 2015 @ 22:19:
[...]

ThinkPad gaat door voor de koelkast! Een van de elco's op de 5V output staat bol en heeft gelekt:

[Afbeelding: Lekke elco]

Voeding gaf onbelast nog 4.2V, belast nog veel minder. Heb beide elco's uit voorzorg vervangen en toen gaf de smps weer een stabiele 5V onder belasting. Moeten wel hele goedkope elco's zijn als ze maar anderhalf jaar meegaan, ze zijn zogenaamd ook nog 105C. Helaas zit hetzelfde merk ook op de primaire zijde .

Ik heb deze repeater recent van de vuilnisbak gered en hij doet het helaas niet meer met de interne voeding. Ik heb verder geen opgeblazen of lekke elco's, maar wat eraf kwam schommelde tussen de 2 en de 4 volt, niet goed dus. Gekke is dat 5 volt totaal onstabiel is als ik dit dmv een externe voeding erop zet. Dan gaat hij aan en weer uit. Als ik 12,5 volt erop zet doet hij het gek genoeg wel prima. Zou het kunnen dat de Gembird versie net iets anders werkt?

Heb je een lijstje met condensatoren die ik kan vervangen?

Ik denk dat het 400v 4,7 uF moet zijn onder andere. Zou mooi zijn als ik deze voor een paar centen weer tot leven kan wekken

Via budgetelectronica.nl heb ik al wat condensatoren gezien waar ze geen mega verzendkosten vragen, de vraag is of dit a-merk spul is wat zij verkopen. Bij Aliexpress blijf ik liever weg gezien de levertijd en kwaliteit.

[Puch-Maxi]

W00fer schreef op zondag 13 december 2020 @ 02:13:
[...]
Heb je een lijstje met condensatoren die ik kan vervangen?

Op die van mij heb ik alleen de elco's op de secundaire zijde vervangen. Gewoon vervangen door dezelfde waarde, die van mij zijn niet meer origineel (kan het niet meer voor je controleren).

edit:
Afgaande op de foto's 470μF 10V en 100μF 10V. 16V of zelfs 25V kan ook geen kwaad.

[ Voor 11% gewijzigd door Puch-Maxi op 13-12-2020 20:53 ]

[W00fer]

Puch-Maxi schreef op zondag 13 december 2020 @ 20:44:
[...]

Op die van mij heb ik alleen de elco's op de secundaire zijde vervangen. Gewoon vervangen door dezelfde waarde, die van mij zijn niet meer origineel (kan het niet meer voor je controleren).

edit:
Afgaande op de foto's 470μF 10V en 100μF 10V. 16V of zelfs 25V kan ook geen kwaad.

Toch vind ik dat voltage erg raar. Ik probeer het (ook ivm mijn eigen budget) zo goedkoop mogelijk te vervangen. Wel brandveilig uiteraard. Om alles top of the hill Nichicon te maken kan, maar is dat niet wat overkill?

[Puch-Maxi]

@W00fer Ik zou aan de primaire zijde (2x 4,7μF 400V en 10μF 50V?) niets vervangen als het niet hoeft, alles op eigen risico uiteraard .

[ Voor 3% gewijzigd door Puch-Maxi op 13-12-2020 22:21 ]

[W00fer]

Puch-Maxi schreef op zondag 13 december 2020 @ 22:20:
@W00fer Ik zou aan de primaire zijde (2x 4,7μF 400V en 10μF 50V?) niets vervangen als het niet hoeft, alles op eigen risico uiteraard .

De vraag is wat is er precies kapot bij mij? Het voltage schommelt nu en ik heb alleen een multimeter. Geen dure elco-meter. Er is niks opgebold of gelekt dusja.

[Puch-Maxi]

@W00fer Secundair, gok ik.

[W00fer]

Puch-Maxi schreef op donderdag 17 december 2020 @ 23:53:
@W00fer Secundair, gok ik.

Is dat de achterkant? Of wat is primair en wat is secundair?

[Nicolaswvl]

Kan iemand een tip geven over hoe ik in het power supply-gedeelte geraak? Ik zie een bolle elco die vraagt om vervangen te worden maar ik geraak niet bij het printje. Ben bang dat ik het plastic ga breken. Hoe krijg ik dit ding open? De repeater gaat nog aan maar herstart voortdurend. Ik gebruik hem overigens als bridge, en dat doet hij eigenlijk voortreffelijk. Dus ik zou hem graag herstellen.
