Hoe ziet je (hobby)werkplaats er uit

[alexandersamson]

Ik keek vanochtend naar mijn werplek in m'n hobbykamer van ons huis en ik bedacht dat ik het maar eens moet gaan opruimen daar. (Niet geheel onterecht) Toen vroeg ik mij af, hoe het er bij andere Tweakers thuis (of indien eigen bedrijf, daar) uitzag.

Dus: Show je elektronica werkplek! Met of zonder toelichting.


Ik trap af met een zeer rommelige werkkamer



en opgeruimd een dag later:

[ Voor 14% gewijzigd door alexandersamson op 13-01-2014 13:29 ]

[kitao]

Grappig, jij hebt hetzelfde versterkertje als mij.
Ik wou die zometeen gaan proberen. Over mijn e-hoekje, ik zit gewoon in een hoek in de huiskamer, dat scheelt weer stookkosten. Voorraadje en wat gereedschap ligt in een ander kamertje, behalve het kleine 'grijpspul' wat ik in de buurt heb.
klik

Ik vind het trouwens knap dat jij in die chaos nog iets weet te maken zeg !
En leen mij even je bisonkit, mijn box begint los te laten (linksboven)

[ Voor 24% gewijzigd door kitao op 11-01-2014 16:15 ]

[alexandersamson]

Is nog niet opgeruimd sinds m'n laatste project haha. Is dus rotzooi van een maand ongeveer. Ik ruim alleen op tussen projecten in (wat ik eigenlijk nu al had moeten doen )
Ja die TA2024 zou ik eerst gebruiken in die lasergame tijdbom, maar met 7 Volt krijg ik er geen voldoende vermogen uit zonder dat hij extreem vervormt bij lage volumes al. Nu dus een spare-part

[kitao]

Op een gegeven moment dan veeg ik alles van tafel, ik kan daar niet tegen.
Beetje rommel her en der vind ik niet erg maar niet waar ik bezig ben.
Ik heb de TA2024 inmiddels met 12V aan de praat, ging ook erg soepel het koppelen aan de RDA5807. De boxen die je ziet zijn heel oud en inmiddels al goed dof geworden kwa geluid. Dan mis ik toch wel een bassregeling. (ook al zijn die boxen enkel om te testen)
Ik wou je nog even bedanken voor de tips die je me hebt gegeven over die componenten.
Proost !

[ Voor 0% gewijzigd door kitao op 11-01-2014 17:08 . Reden: typo ]

[FiXeL]

Slechts een hoekje, maar de rest is zo'n enorme bende dat ik het niet durf te posten.



In 2010 een apartementje gekocht op de begane grond. Uiteindelijk ben ik de noordelijk gelegen slaapkamer uit gevlucht wegens optrekkend vocht waardoor het bed onder de schimmel kwam te zitten, dus die slaapkamer is nu omgedoopt tot werkplaats. Nu ik er niet meer slaap, is het vochtgehalte redelijk stabiel, dus prima zo. Iig het hok wat ik had is nu min of meer een berging, (eerst werkplaats) en de boel verplaatst naar de slaapkamer.

En yep, da's een Rostock 3D-printer. Er staat ook nog een kolomboor machine, slijpmachine, en andere man-tools.

[ Voor 8% gewijzigd door FiXeL op 11-01-2014 18:04 ]

[kitao]

Wat is die pilaar

Ok, 3D. Ik zie het aan je edit nu

[ Voor 40% gewijzigd door kitao op 11-01-2014 18:06 ]

[FiXeL]

YouTube: Second Hephaestus Rostock 3D printer calibration test

[Jeroen797]

kitao schreef op zaterdag 11 januari 2014 @ 18:04:
Wat is die pilaar

Lijkt mij een lekker hoge 3D printer. Lekker rommelige werkruimtes, ik zou er gek worden

[FiXeL]

Ik zou juist weer gek worden van een steriel opgeruimde werkplek... Misschien beter, maar zo werk ik helaas niet.

[wesleytjuh]

Mijn ervaring is dat in de techniek, zeker elektronica het vrijwel onmogelijk is om je werkplek opgeruimd te houden na een tijdje serieus bezig geweest te zijn. Wat draden strippen, dingen afknippen, componenten uit rol halen, uitgeprinte datasheets.. Het levert gewoon allemaal zooi op waardoor het snel een zooitje kan worden.

[alexandersamson]

Het geeft wel overzicht om op te ruimen. Maar de tijd dat je kwijt bent aan steeds opruimen en stofzuigen (gestripte draden, of het ergste: kleine stukjes geknipte stranded kabel, die als stoppels door je hele tent gaan) elke dag is lang. Soms wil je lekker doorwerken en de boel precies zo achterlaten zoals je er mee stopte, zodat je de volgende dag gelijk verder kan. Natuurlijk, je zoekt iets langer naar dat tangetje dat net onder dat schrift ligt waar je 3 dagen geleden aantekeningen in maakte, maar voor mij werkt het prima. Na elk project een grote schoonmaak en dan weer van voor af aan beginnen

[Luppie]

Mijn werkruimte:



Eerste foto is van mijn huidige Arduino projectje.
2e foto is meer mijn werkplek.

Uiterst links 3 RAACO kasten vol met onderdelen, netjes gesorteerd.
Links op het bureau de computer en rechts mijn voeding, benchmeter, soldeerstation en een beetje rotzooi

Op de monitor wat minder goed te zien, maar de bench meter is middels RS232 op mijn PC aangesloten.



Onder mijn glazen bureau een RGB led strip.
[YouTube: http://www.youtube.com/watch?v=YXxr_xhxcJg]

[ Voor 27% gewijzigd door Luppie op 11-01-2014 18:24 ]

[alexandersamson]

Dat is wel cool, kan je een beetje je eigen sfeer creeren die past bij je mood of project, of belangrijker nog: het contrast tussen je project en je werkbank afstellen, wat heel goed is voor de concentratie chapeau.
Bedenk mij net dat ik nog een meter 60rgb/m strip heb liggen

[ Voor 13% gewijzigd door alexandersamson op 11-01-2014 18:31 ]

[kitao]

Gaaf hoor, aan ene kant simpel wat plankjes gestapeld maar ook mooie voorraadsorteerdozen en leuk ingericht
Mooie verlichting ook Luppie. Al met al tot nu toe sta je bovenaan

[gekkie]

alexandersamson schreef op zondag 12 januari 2014 @ 01:50:
Maak ik eens een keer een topic...

Net zo rommelig als je werktafel

Ik heb geen vaste .. dus moet uiteindelijk gewoon altijd braaf opruimen ...

[ReneK]

Leuk topic!

Niet mijn eigen werkplek, maar bekend zijn de werkplekken van beroemde analoge designers
als Bob Pease (EDN) en Jim Williams (National Semiconductor):

[Verwijderd]

Verkeerde topic.

[ Voor 96% gewijzigd door Verwijderd op 12-01-2014 09:41 ]

[NjitsSs]

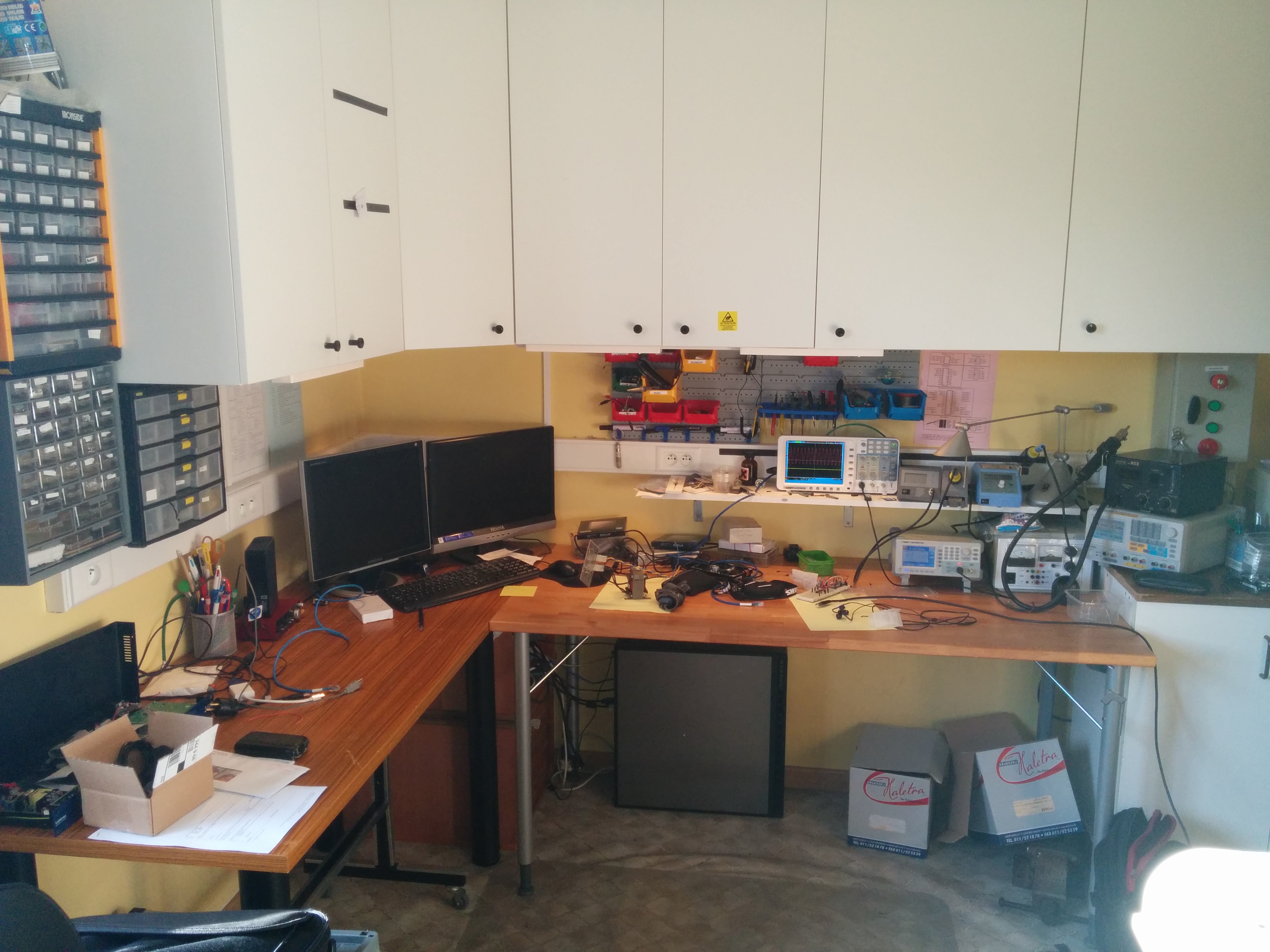

Mijn hok:

Ligt er best netjes bij. Momenteel geen projecten oid.
Ik wil m'n hok enkel nog eens opnieuw indelen, vooral de plaatsing van de vaste computer vind ik maar niks. De monitoren zijn moeilijk te bereiken (die tafelpoten in de hoek...), en tegen de case schop ik altijd als ik aan 't werken ben.

Aan de andere kant van de ruimte:

Hier ligt wel een "work in progress" op de tafel...

Ik heb in ieder geval geen tekort aan kasten.

[ Voor 25% gewijzigd door NjitsSs op 12-01-2014 12:15 ]

[alexandersamson]

Beetje opgeruimd nu:



Wat is er te vinden van links naar rechts:

-Prikbord gemaakt van softboard en wat plastic omlijning. 3 Euro ofzo, echt een aanrader en elke maat te maken die je wil.

-HP PhotoSmart 5510 (dacht ik)

-Heathkit HW-101 zendontvanger

-langegolfantenne

-mobiele telefoon voor hobbygebruik

-Rabobank random reader

-Radioscanner 4-400 Mhz

- Ladebakje met weerstanden (blauw geval)

- Diverse andere bakken en dozen met componenten en modules

- Velleman multimeter

-Bizon Epoxy en Bizon kit

-Weller WS81 Soldeerstation

-Soldeerspullen/tin (achter die rol tape)

[ Voor 60% gewijzigd door alexandersamson op 12-01-2014 17:39 ]

[kitao]

So ! Methamorfose Alex

Wat staat er nou onder die printer, ik heb het vergroot maar zie gain en keayahrt ofzoiets.
Russisch model geheime zender ?

[alexandersamson]

Haha dat is een echte Heathkit HW-101 zendontvanger met buizen van 100 Watt, uit de jaren 60

[ Voor 25% gewijzigd door alexandersamson op 12-01-2014 17:14 ]

[Mr_gadget]

Geinig topic
Zou ook leuk zijn als mensen ook een lijstje maken wat er te zien is
(mijn computer bureau wordt af en toe als werkbank gebruikt maar momenteel is er niks te showen)

[kitao]

alexandersamson schreef op zondag 12 januari 2014 @ 17:13:
Haha dat is een echte Heathkit HW-101 zendontvanger met buizen van 100 Watt, uit de jaren 60

Een radio-kit.

Gaaf hoor. Die zijn wel aardig gekrompen dan als ik die vergelijk met dat kitje (moduletje eigenlijk) die ik heb.
Inmiddels hier ook opgeruimd, boxen gelijmd en opgeruimd. Ik ben klaar met dat volume-pam-ding en dat TA-versterkertje.
Ik vind het maar niks in vergelijking met wat ik had, hoewel de TA wel genoeg vermogen heeft maar dus geen toonregeling.
Maar dat terzijde
Goed idee trouwens Mr_Gadget

/edit, ik zie nu tranceiver staan, dus ik zat er eigenlijk niet ver naast met russische zender ? Gebruik je die nog om te zenden en heb je dan vergunning nodig ?

[ Voor 11% gewijzigd door kitao op 12-01-2014 17:27 ]

[alexandersamson]

Ik heb die van m'n opa geerfd. Hij heeft er flink mee lopen spelen in zijn leven. Ik heb alleen geen voeding en antenne om hem werkend te krijgen, dus daar moet ik een keer als ik zin heb nog achter aan.
Je hebt inderdaad een vergunning nodig om met meer dan 4 Watt te zenden. Deze is 100 Watt en voor zover ik weet niet zonder hardware aan te passen naar beneden te reguleren. Je hebt dus minstens een novice zendvergunning nodig. Ik weet dat radioamateurs ook niet zo happy worden van piraten in de ether die met hoge vermogens op hun frequenties lopen te ruizen. Dus die licentie wil ik later wel eens wil gaan halen, maar dan haal ik ook gelijk een nieuwere, compactere zendontvanger die ook op de PC kan met usb/rs232. Om morse bijvoorbeeld te moduleren/demoduleren

[ Voor 14% gewijzigd door alexandersamson op 12-01-2014 17:34 ]

[kitao]

Lijkt me ook wel leuk dat zenden, voor een mariofoon heb je vergunning nodig dat weet ik nog. Zou alleen niet weten wat ik moest vertellen als "Hammer".
Valt me wel op dat je weinig ruimte hebt voor een lap ? Die van mij staat op een glazen tafel op een stuk karton en die schuif ik alle kanten op, net als de voeding een PS1503SB

Verder heb ik een VTSS5

een basicstamp (met usb, foto is serial) en een uno

Optascope81M

Krachtig dingetje en betaalbaar, veel plezier van
Een multimeter M3800 en een aparte capaciteitsmeter, allebei in het geel. De capmeter staat er niet bij, die is behoorlijk oud (maar jonger als de multimeter) en die kan ik nergens meer terugvinden
edit/ (op internet bedoel ik)

Dat was het zo'n beetje, niet echt spectaculair maar ik moet het ermee doen

[ThinkPad]

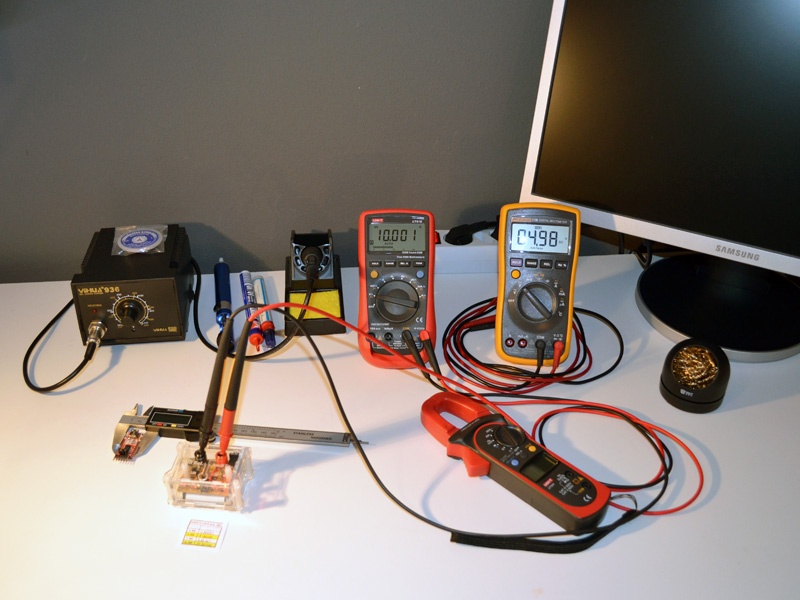

Ben nu niet thuis, maar heb wel een echte Delta Elektronika voeding (uit '83 geloof ik ) Incl. keuringsstickers van Fokker Aircraft B.V. Die PS1503 van hierboven heb ik ook gehad, maar de potmeters waren op een gegeven moment versleten waardoor de spanning verliep na een tijdje.

Multimeter een UT61E na jaren geklooid te hebben met die goedkope knakendingen van de bouwmarkt.
Soldeerbout: 2 wellers (zwart/grijs), eentje van 15W en eentje van 30W dacht ik. Maar die zijn een beetje op, misschien een keer zo'n Aoyue stationnetje halen.

[ Voor 23% gewijzigd door ThinkPad op 12-01-2014 18:44 ]

[kitao]

Mooi ding die multi
http://gotronik.pl/multimetry/unit_ut61e.html
Wil eigenlijk ook zoiets hebben, maar ja, deze is niet kapot te krijgen

[Roamor]

ReneK schreef op zondag 12 januari 2014 @ 09:33:
Leuk topic!

Niet mijn eigen werkplek, maar bekend zijn de werkplekken van beroemde analoge designers
als Bob Pease (EDN) en Jim Williams (National Semiconductor):

[afbeelding]

Ik zou daar echt gillend gek van worden. Stap 1 bij al mijn projecten: schoon en opgeruimd bureau. Overzicht en knolling, ik zweer erbij:

[Puch-Maxi]

Mooie apparatuur allemaal hoor! Hierbij mijn bescheiden werkplek.



Ik mis nog een goede power supply.

[Luppie]

Puch-Maxi schreef op zondag 12 januari 2014 @ 21:11:
Mooie apparatuur allemaal hoor! Hierbij mijn bescheiden werkplek.


Ik mis nog een goede power supply.

Ik heb zelf laatst mijn LAB voeding de deur uit gedaan. Veel te groot en te log en sinds ik alleen nog maar Arduino en RasPI gebruik, heb ik dit breakoutboard besteld: (op deze foto rechtsboven http://upload.luppie.net/Tk )

http://www.seeedstudio.co...upply-p-1222.html?cPath=1

Deze op een oude computervoeding aangesloten en heb de meest basale spanningen die ik nodig heb. Voor alle overige voltages gebruik ik een regulator.

[Puch-Maxi]

Dat is wel een goed idee! Heb nog wel een paar ATX-voedingen liggen. Met 12V, 5V, 3.3V heb je gelijk de meest voorkomende voltages idd. Wel jammer dat het max 1.25A is, dan heeft een 300W voeding niet zoveel nut. Moest je de acrylic case er los bij bestellen?

[Luppie]

Yep, de case is los. Heb het wel gedaan, blijft ie netjes beschermt.

[ThinkPad]

En anders een mooie Delta Elektronika van Marktplaats halen Oud maar beregoed spul.

[Luppie]

Had nog nooit van Delta Elektronika gehoord (maar na een google kwam ik er achter dat dit meer aan mijn algemene kennis ligt), hangt wel een flink prijskaartje aan

Misschien ook wel interessant om hier te delen welke basis uitrusting men heeft en/of aanraad. En dan niet meteen uit het hoogste segment, maar juist als instap. En/of tips die men met de anderen wil delen. Kwam zelf laatst deze tegen op instructables: http://www.instructables....ps-/step9/Coin-Envelopes/

(de overige tips zijn trouwens ook heel goed)

[_ferry_]

Ik heb nog even de bezem door dit topic gehaald, zodat het weer lekker ontopic is. Graag zo houden. Niet teveel discussieren, maar gewoon posten en eventueel een vraag stellen als je een vraag hebt over iets wat je op de foto's ziet.

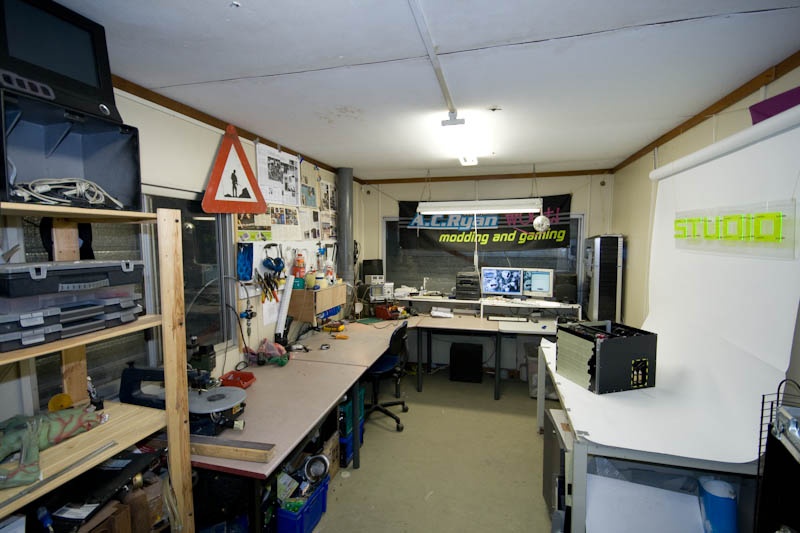

De mijne dan maar:


De foto is uit 2009, dus ondertussen is er nogal wat veranderd. Ik zal binnenkort eens een nieuwe foto maken.
Links staat nog een stuk stellingkast, vol met bakken, met daarin onderdelen of projecten. Rechts is dan nog een hoge werkbank waar ik staand kan zagen met de elektrische figuurzaag, of op de freesmachine danwel draaibank kan klussen.
Daarnaast is er nog een garage met grote tools, zoals kolomboor etc. Plek zat, vooral nadat ik vorige maand flink ben gaan opruimen. Zit nu alleen wel op een lastig punt. Dit is namelijk niet bij mij thuis, en thuis wil ik ook nog kunnen klussen. In het tuinhuisje. Dat is in de winter nogal koud, en je kunt moeilijk alles daarin kwijt. Dus ik ben nu bezig om te bepalen wat ik daar ga plaatsen. Denk dat ik daar ga airbrushen, en wat basic elektro spul, en het werktuigbouw gedeelte lekker in de ruimte hierboven laat.

[Jessper]

Ik lees al even mee en ik zal die vraag van basis uitrusting maar aangrijpen voor mijn eerste post.

Toen ik begon was mijn eerste uitrusting deze simpele voeding van eleshop: http://www.eleshop.nl/015v-2a-labvoeding-p-308.html . 0-15V tot 2A, dat is alles wat ik nodig had, en daar heb ik een hele tijd ook genoeg aan gehad. Samen met een velleman soldeerstation, een enkel breadbord, de E3 series weerstanden op voorraad en een multimeter, was dat alles wat ik had.
Alle componenten die ik nodig had werden besteld bij Dick Best(inmiddels electronicaonderdelenonline.nl).
En dat is ook, wat ik denk, de basis die je nodig hebt.

Op een moment heb ik van mijn buurman een Philips voeding gekregen.

Even de knopjes vervangen en ik had een oerdegelijke voeding. 3 spanningen is erg fijn om te hebben zodra je iets analoogs gaat doen.

Ik zal later nog even een foto posten van mijn werkplek, daar heb ik geen actuele foto meer van.
