[EL] Show je eigen gemaakte PCB's - Deel I

[eagle00789]

Dit topic is geopend omdat ik een topic miste op Tweakers waar je je eigen (zelf geëtst/zelf ontworpen/beide) gemaakte PCB (Printed Circuit Board, oftewel eigen gemaakte printplaatjes) kunt showen. Tevens is een uitleg van wat het doet wel makkelijk. Heb je je ontwerp nog en wil je die delen, ook die mag je hier plaatsen. (eventueel als afbeelding i.p.v. volledig downloadbaar ontwerp is wel makkelijker om te zien).

Regels (slechts een paar)

zelf etsen met andermans design, geen probleem, wel graag vermelden!
Zelf ontworpen, China geproduceerd, geen probleem, wel graag vermelden!
zelf ontworpen, zelf geëtst, geen probleem wel graag vermelden!
Zo hebben we wel ere wie ere toekomt

[ Voor 25% gewijzigd door eagle00789 op 06-01-2014 14:43 ]

[eagle00789]

Ik zal zelf de aftrap doen in deze eerste post.

Meterkast Terminal

Omschrijving

Dit printje is ontworpen om een display in mijn meterkastdeur te kunnen plaatsen en aansturen.
Het idee hierachter is als volgt:
Ik heb op mijn gas en electriciteitsmeter een youless geplaatst waardoor mijn huidig verbruik/totaal verbruik wordt gemonitord.
Nu wilde ik zonder de meterkast open te hoeven maken, of zonder in te loggen op een pc, mijn huidige verbruik kunnen aflezen. Dit is het printje geworden hiervoor.

Design

Ik gebruik hiervoor de volgende 2 controllers: 1x ATMega2560 en 1x ENC28j60. de 28j60 is de netwerkcontroller en de ATMega spreekt voor zichzelf.

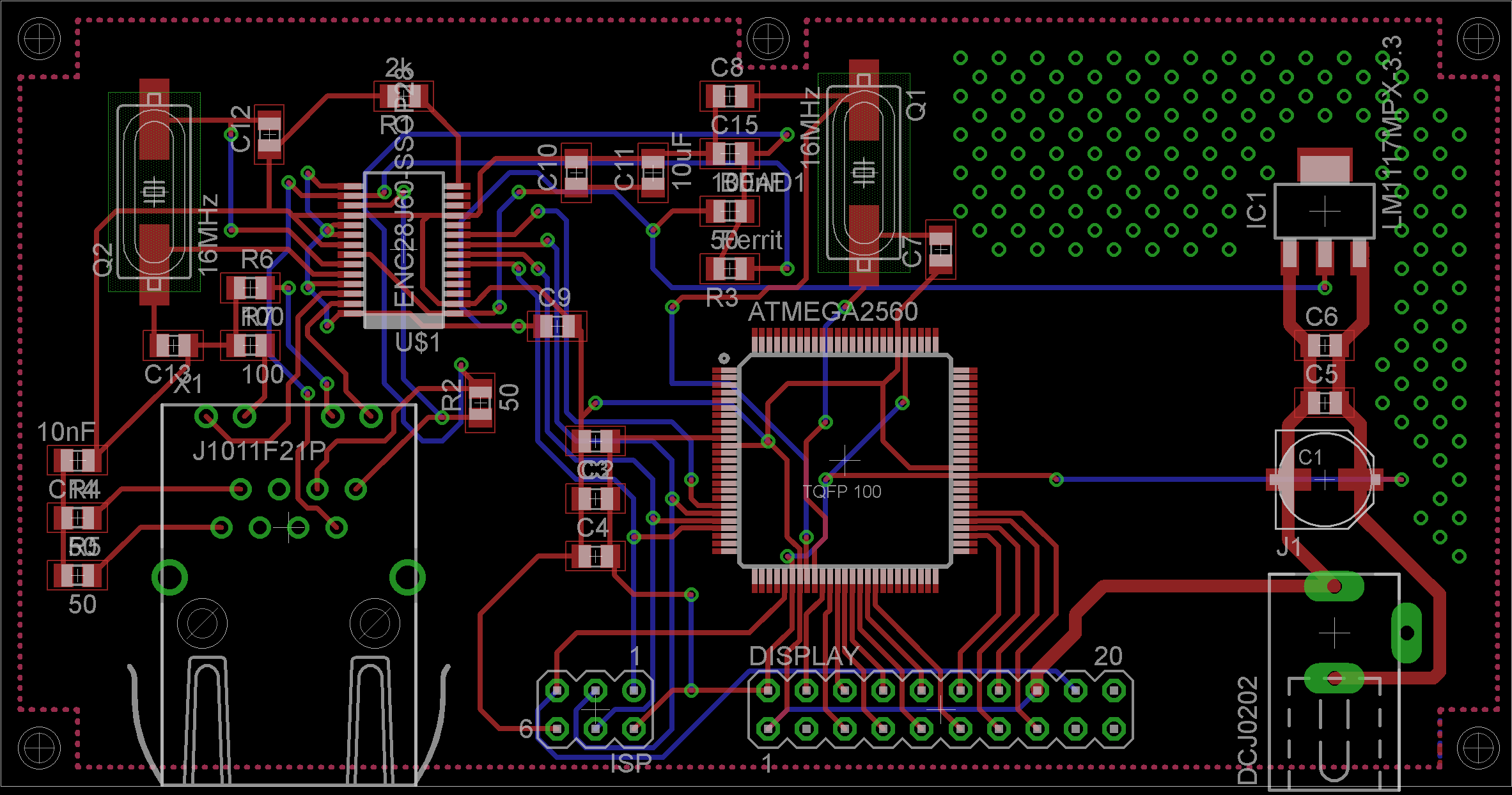

De PCB zie je hieronder:

De vele via's rondom de LM1117 zijn tbv cooling gedaan daar het grootste deel van de onderkant toch groundplane is.

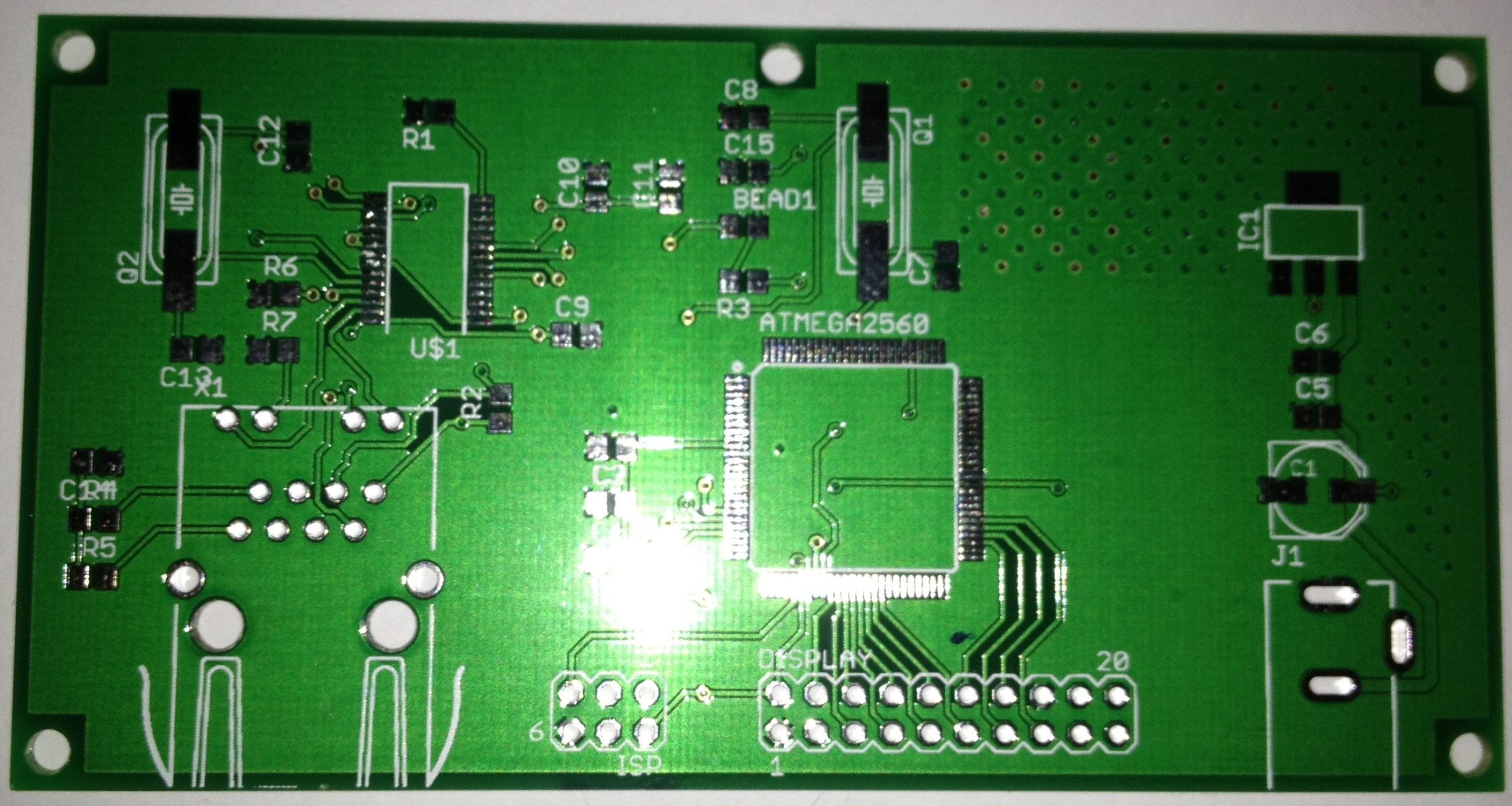

Blanco PCB

Eenmalig een foto van een bare PCB waar dus nog geen componenten op zitten

Het kant en klare gemonteerde PCB

onderaan de pcb zitten 2 pinheaders die op deze foto zijn aangesloten. De linker is voor de AVR programmer, de rechter is de connectie naar het lcd.

LCD

Zoals je ziet, het is nog een WIP, maar alles gaat uiteindelijk (hopelijk) wel goed komen.

[alexandersamson]

Design

Zoals je ziet is er iets fout gegaan met de custom SVG's. Waarschijnlijk corrupte bestanden, want de afbeeldingen zijn op native op de silkscreen gegaan en niet op het formaat zoals ze hoorde... Maarja. Het werkt

Wat doet alles?

Het zijn 5 AVR's die via IIC met elkaar in verbinding staan en daarmee samen een lasergame tijdbomspel vormen met 4 timers.

--edit-- volgens de regels:
PCB laten maken bij Fritzing. Deisgn zelf gemaakt

[ Voor 21% gewijzigd door alexandersamson op 06-01-2014 14:59 ]

[eagle00789]

alexandersamson schreef op maandag 06 januari 2014 @ 12:49:
[afbeelding]
Design
[afbeelding]
Zoals je ziet is er iets fout gegaan met de custom SVG's. Waarschijnlijk corrupte bestanden, want de afbeeldingen zijn op native op de silkscreen gegaan en niet op het formaat zoals ze hoorde... Maarja. Het werkt

Wat doet alles?

Het zijn 5 AVR's die via IIC met elkaar in verbinding staan en daarmee samen een lasergame tijdbomspel vormen met 4 timers.

Leuk project voor de lasergame. volgens mij had het geheel wel iets compacter gekund

[kitao]

eagle00789 schreef op maandag 06 januari 2014 @ 12:58:
Leuk project voor de lasergame. volgens mij had het geheel wel iets compacter gekund

Dit is Alex's eerste zelf ontworpen print met een tekenprogramma, als ik me goed herinner.
Ik vind het knap hoor.
En ook nog met Fritzing, Breadboard tekenen lukt goed maar dan overzetten naar pcb zie ik enkel kriskraslijnen.
Heb je al ander programma op het oog Alex of blijf je hierbij ?

In jouw (eagle's) schematische pcb afbeelding zie ik bepaalde tekst door elkaar heen geschreven ?
Staan die componenten dan onder en boven ?
[afbeelding]

[ Voor 18% gewijzigd door kitao op 06-01-2014 14:12 ]

[alexandersamson]

Ye, het was m'n eerste printplaatdesign ooit eigenlijk
Hiervoor altijd alles op gaatjesprint gedaan haha.
Zelf etsen leek me nog een stap te ver, dus dacht ik probeer eens iets low-entry als Fritzing.
Kwaliteit vind ik wel oke, maar het PCB zelf is 1mm. Ik had liefst 1.4 of 1.6 wel gezien voor die prijs (110 incl verzending).
Ik denk dat volgende print met een wat generieker programma gemaakt gaat worden en dan wellicht ook wat SMD onderdelen proberen

[eagle00789]

kitao schreef op maandag 06 januari 2014 @ 14:04:
[...]
In jouw (eagle's) schematische pcb afbeelding zie ik bepaalde tekst door elkaar heen geschreven ?
Staan die componenten dan onder en boven ?
[afbeelding]

Nee. dat is helaas een fout van mijzelf waar ik niet goed op heb gelet tijdens het ontwerp. Het staat dus ook zo op de PCB

[kitao]

Nou, ik zie er niks van op de PCB zelf, heel mooi gemaakt
[afbeelding]
Waar zijn al die gaatjes voor rechtsboven ?

[wesleytjuh]

Verbinding tussen top en bottom layer ter koeling van de regulator.

[ Voor 8% gewijzigd door wesleytjuh op 06-01-2014 15:13 ]

[mad_max234]

Ik zou dan ook maar aanschuiven, heb hele muur met sheets die ik ooit geëtst heb, denk 30 ontwerpen of zo, en dan nog heel wat laten etsen.

Een van mijn eerste zelf geëtste printjes.



pH probe module, pH probe kan je niet uitlezen met ADC, omdat zeer hoge impedance heeft. Heb dus opamp circuit gemaakt die als buffer werkt, zit actief filter in Sallen-Key configuratie om alle storing eruit te filteren die opgepakt worden door de lange kabels langs de evsa en andere schakelende elektronica. Tweede opamp is ingesteld als versterker met daarbij ook nog eens normale 1 pole actief filter.


Dan nog tinyusb programmer printje, links. En rechts is usb naar serial, gebaseerd op vusb.


Enc28j60 printje.



Mijn eerste ontwerp van aquarium computer.



Tweede ontwerp van de aquarium computer, kan helaas geen andere foto's vinden dan deze.


Mijn arduino clone, usb naar serial word gedaan door attiny2313.

Vierde ontwerp aquarium computer



Vijfde ontwerp aquarium computer



Vind het wel even genoeg, heb nog veel en veel meer ontworpen en geëtst of laten etsen.

Edit/

eagle00789 schreef op maandag 06 januari 2014 @ 12:45:

De vele via's rondom de LM1117 zijn tbv cooling gedaan daar het grootste deel van de onderkant toch groundplane is.

Dan zit er een ontwerpfout in je pcb, tab van een 1117 is namelijk output(Vout), of het is powerplane ipv groundplane of je hebt kortsluiting, hoop het eerste.

Foto is net te onscherp om te kunnen zien of tab ook echt contact maakt met plane, maar lijkt er wel op. Dan zit pin en en lip van de 1117 vast aan elkaar, dat is kortsluiting. Of er moet een fanrikant afgeweken hebben van alle andere 1117 ontwerpen, ik ken namelijk geen fabrikant met afwijkende pin layout, al zegt dat natuurlijk niks. Maar dat verklaard niet dat je gewoon beeld krijgt, al kan zijn dat 1117 opgeblazen en geen grd verbinding meer heeft en je nu gewoon draait op voedingsvoltage, maar denk eerder dat powerplane is, dat is meest voor de hand liggend.

[ Voor 19% gewijzigd door mad_max234 op 06-01-2014 18:37 ]

[stef110]

Leuk topic, ben zelf al een aantal jaar aan het rommelen met elektronica en maak ookal en ets ook al een aantal jaar me eigen printen.

Project: Opbrengst scherm zonnestroom installatie.

Voeding print maakt van wissel spanning 12 volt voor de displays en 5v voor de raspberry




De display printen, heb er eerst zelf eentje geëtst om te testen daarna heb ik er 20 besteld in China.
Meer info over dit projectje (www.svitterzon.nl)

Project: USB-servo controller.

[eagle00789]

mad_max234 schreef op maandag 06 januari 2014 @ 15:31:
[...]
Dan zit er een ontwerpfout in je pcb, tab van een 1117 is namelijk output(Vout), of het is powerplane ipv groundplane of je hebt kortsluiting, hoop het eerste.

Foto is net te onscherp om te kunnen zien of tab ook echt contact maakt met plane, maar lijkt er wel op. Dan zit pin en en lip van de 1117 vast aan elkaar, dat is kortsluiting. Of er moet een fanrikant afgeweken hebben van alle andere 1117 ontwerpen, ik ken namelijk geen fabrikant met afwijkende pin layout, al zegt dat natuurlijk niks. Maar dat verklaard niet dat je gewoon beeld krijgt, al kan zijn dat 1117 opgeblazen en geen grd verbinding meer heeft en je nu gewoon draait op voedingsvoltage, maar denk eerder dat powerplane is, dat is meest voor de hand liggend.

de tab van de 1117 is niet aangesoten op de groundplane. Voedingsvoltage is 5v. hier draai ik echter niet op, omdat de enc28j60 op 3.3 volt draait en die functioneert ook zonder problemen.

[mad_max234]

Dan snapte ik je zin niet goed over al die via's en groundplane aan de achterkant, dacht dat je ze daar dus aan vast had zitten al zou dat heel onwaarschijnlijk zijn, via gaan meestal ergens naartoe, maar bij jou dus niet als ik het nu goed begrijp.

Heb je foto van de onderkant dat zou hoop verduidelijken.

Wellicht kan in toekomst voor andere project of zo dan overwegen om achterkant ook deel powerplane van de maken zodat via's daar warmte naar kunnen transporteren, als je die ruimte toch overhebt kan beter gebruiken voor beter warmte afvoer.

[ Voor 3% gewijzigd door mad_max234 op 07-01-2014 23:36 ]
