Aansluiten electrisch fornuis

[Rowdy.nl]

Ok, m'n groepenkast heb ik zelf vervangen, dat was geen probleem. Zo wat electronica uit elkaar slopen (en weer opbouwen) gaat ook prima, maar dit gaat me een beetje boven m'n pet...

What's the deal? M'n moeder moet in haar nieuwe appartement electrisch gaan koken, dus gisteren hebben we een Candy Trio 9503 aangeschaft. Leek mij geen probleem om aan te sluiten, gewoon de juiste nummertjes of kleurtjes bij elkaar, toch?

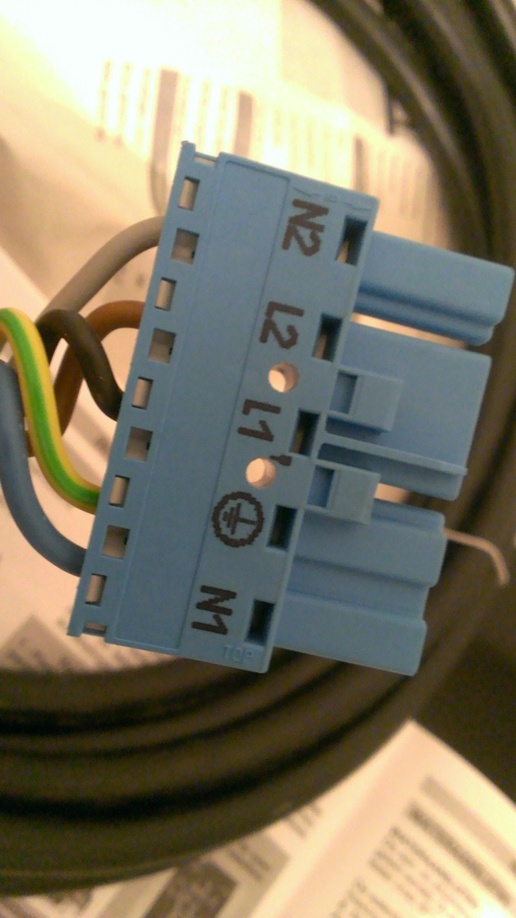

Nou, dit is dus de stekker die in het groepenkastje onder de keuken gaat. (buitenkant er af gehaald zodat ik kon zien welke kleurtjes aan de andere kan bij welk nummertje hoorden)

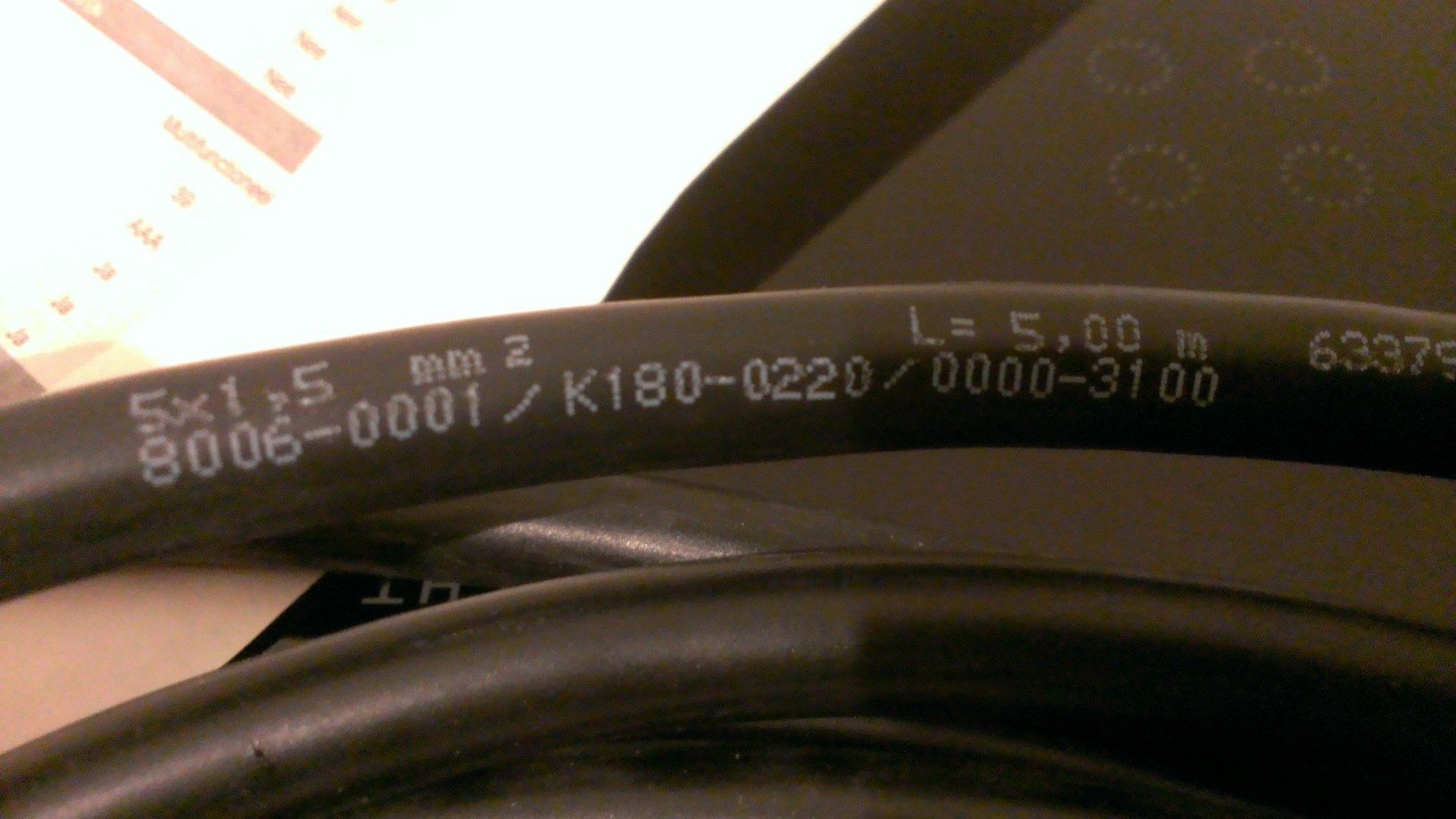

Dit is de kabel, 5x 1,5 mm²

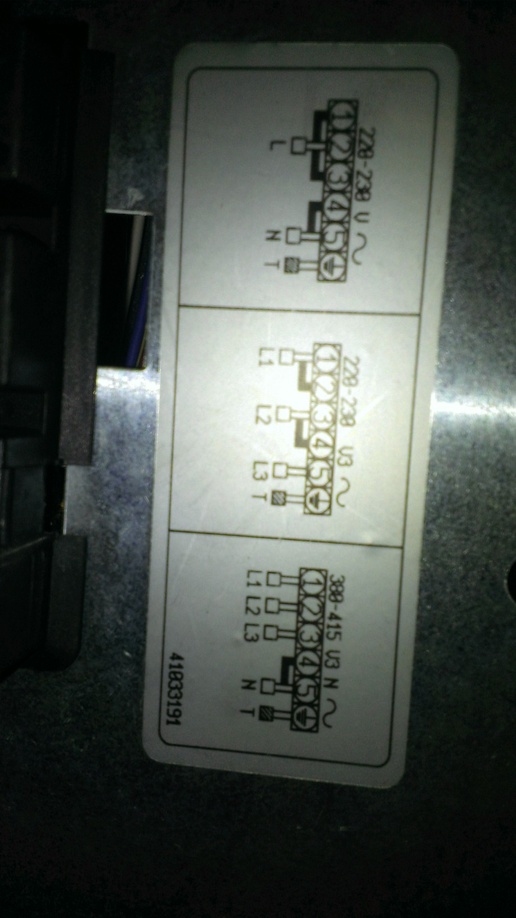

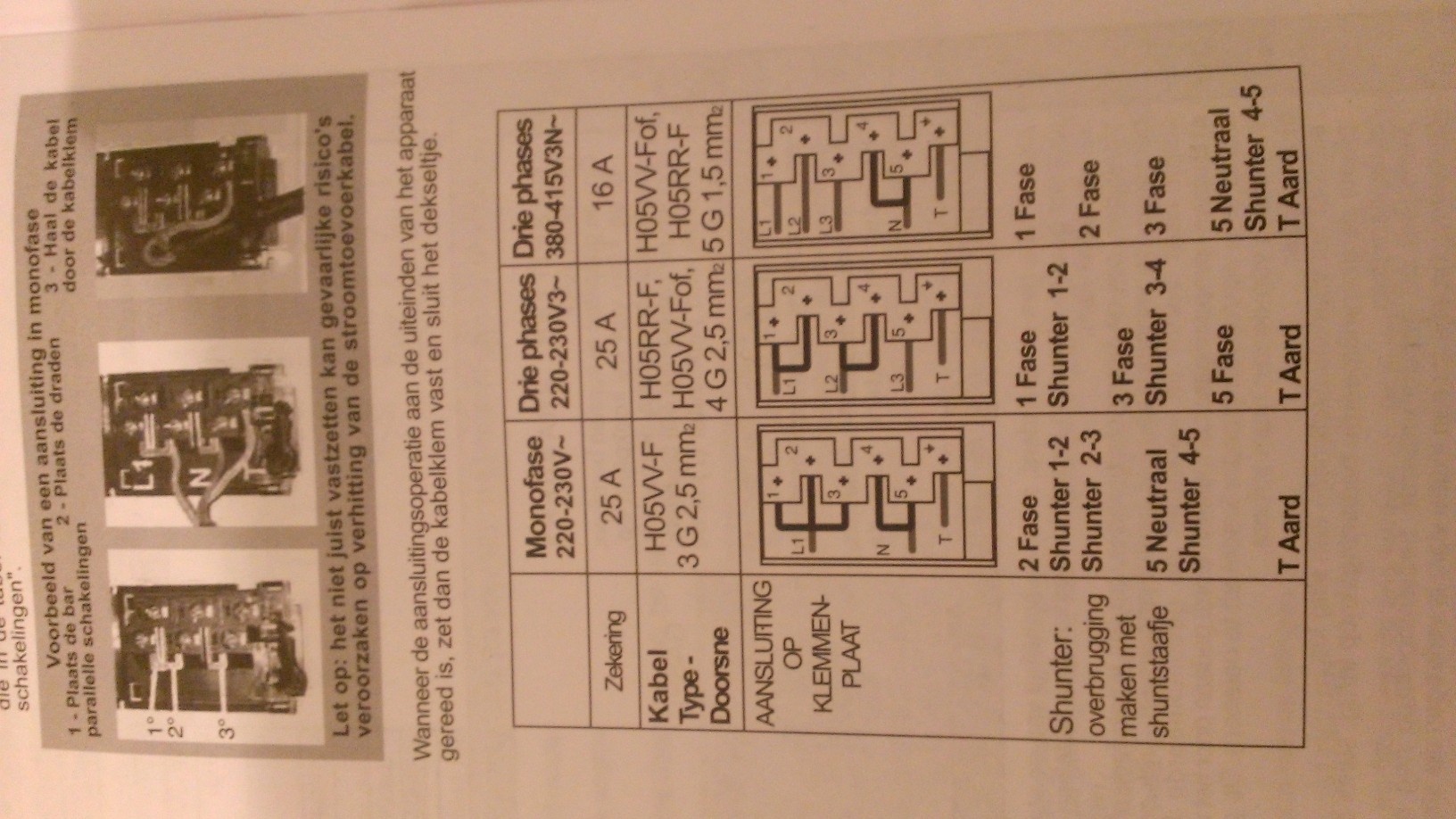

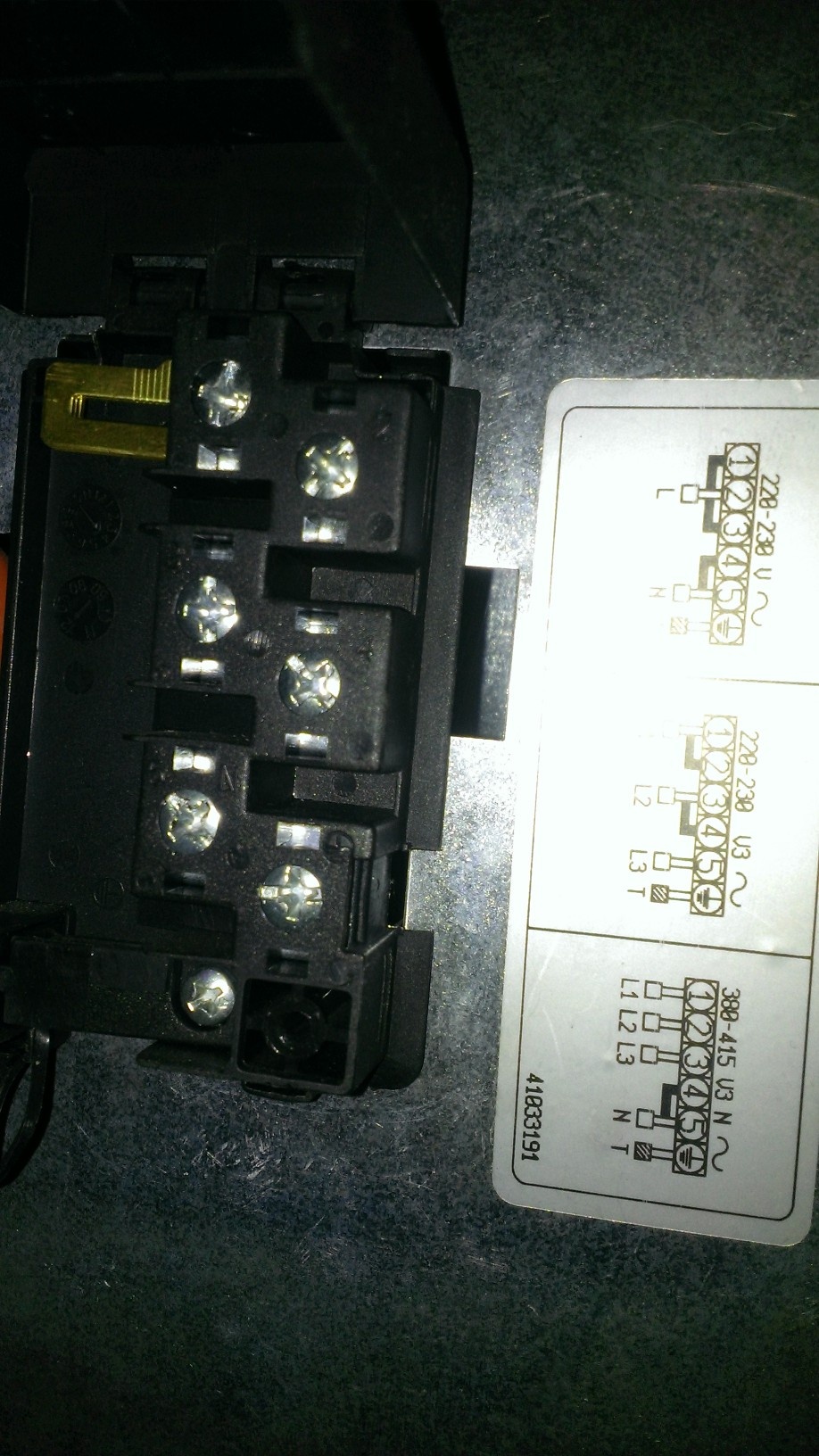

En dan komen we bij de handleiding en de achterkant van het apparaat uit... (sorry, blijkbaar draait GoT 'm vrolijk terug)


En nu mijn probleem, ik zie hier geen match..? Mijn gevoel zegt dat ik hier een nieuwe kabel voor moet gaan halen met 2,5 mm² aders om 'm vervolgens op monofase aan te sluiten..?

Iemand een idee...?

[Maasluip]

Plaatje 1 doet vermoeden dat je een zgn. kookgroep hebt: twee 16A zekeringen die samengekoppeld zijn waardoor je één groep van 32 A hebt. Vanuit die groep gaan twee fase en twee 0 leidingen naar het aansluitpunt, dat zijn L1 L2 en N1 N2.
Je moet het dus aansluiten alsof je een 220V stekker aansluit. Dus in het 3e plaatje de linkse kolom. L1 en L2 sluit je aan op polen 1-3 en N1 en N2 op polen 4 en 5. De geel/groene is de aarde en komt overeen met kabel T op het plaatje.

Maar om het goed te doen moet je de kabels in dat blauwe stekkerblok in een perilex stopcontact monteren en aan de kabel die uit de kookplaat komt een perilex stekker.

[Xiphalon]

Dat laatste hoeft niet, je kan gewoon de kabel uit gebruiken die uit het meterkastje komt.

Volgens mij is dit gewoon een Hager EnergyBox wat er in je keuken staat.

[Rowdy.nl]

Ok, Dus dan zou ik in feite 2x 1,5 mm² per aansluitpunt gebruiken ipv 1x 2,5 mm². Klinkt logisch.

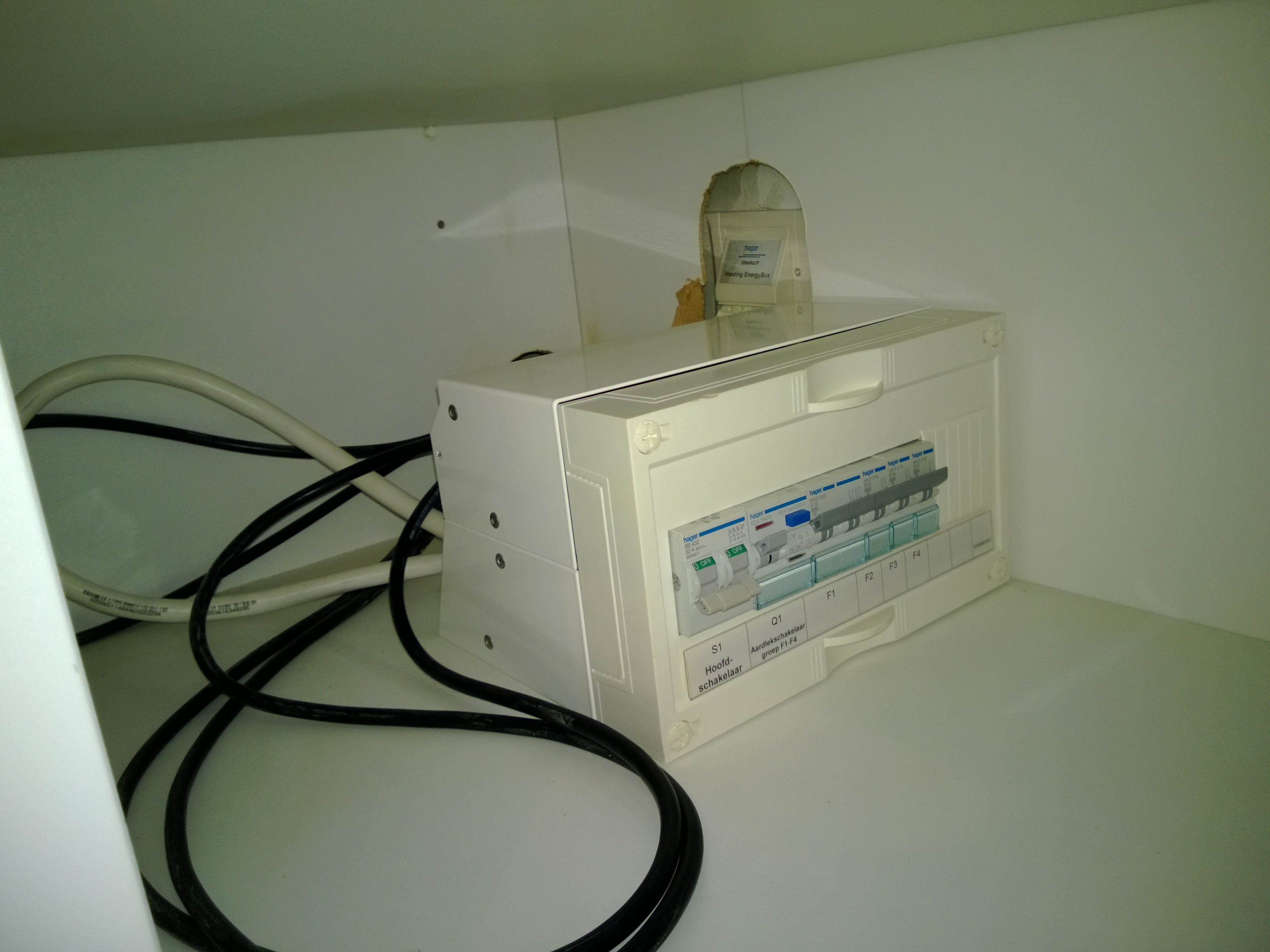

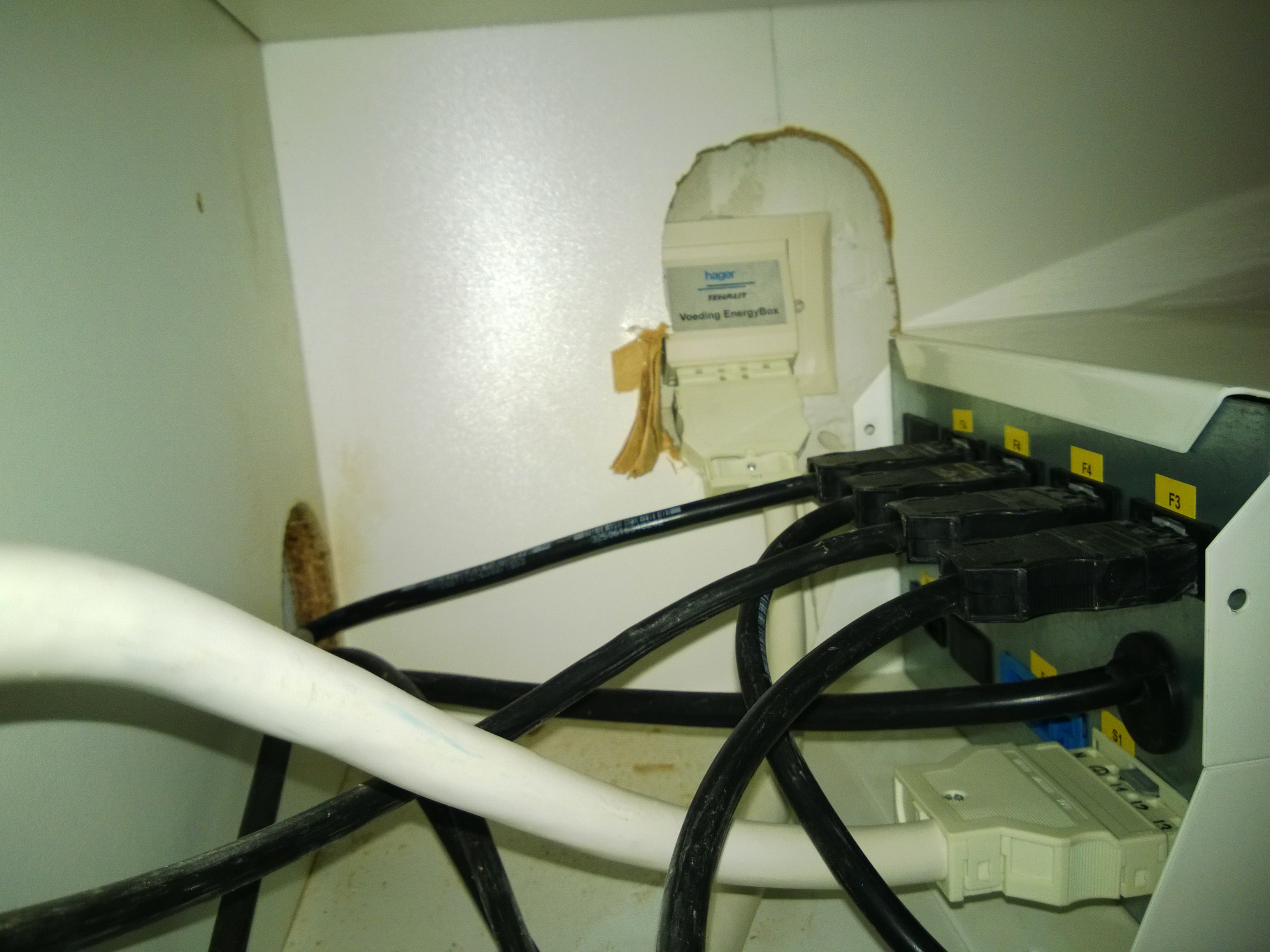

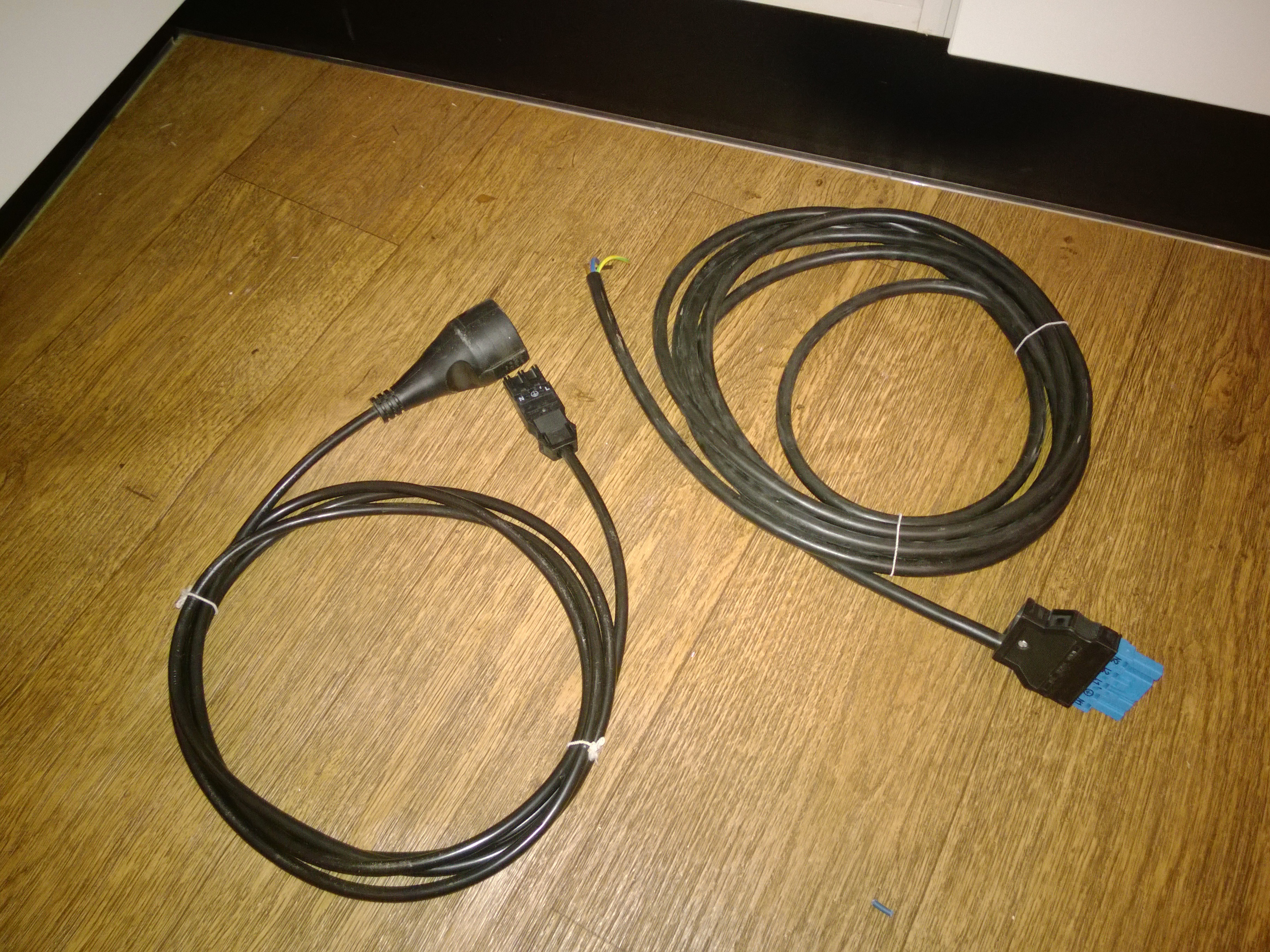

@Darkmage; hier de afbeeldingen van dat kastje, en de twee kabels die erbij zaten..

[Xiphalon]

Energybox inderdaad. L1 en L2 samen op pin 1..3 en N1 en N2 samen op 4 en 5. En uiteraard de aarding niet vergeten

Kan je voor de zekerheid nog even een foto van de grote groepenkast plaatsen?

Die andere kabel kan je gebruiken voor een ander (vast) apparaat in de keuken, zoals een vaatwasser, boiler etc

[ Voor 22% gewijzigd door Xiphalon op 24-12-2013 13:21 ]

[Rowdy.nl]

Uh, nee, die heb ik niet bij de hand, ben nu thuis. Wat wil je weten, hoeveel ampère de zekeringen zijn? Ga er waarschijnlijk deze middag nog even heen...

[aZuL2001]

Euh, mag je dit zelf doen?
Verzekeringstechnisch bijv.
Is dat geen werk voor een installateur/electricien?

[Xiphalon]

@rowdy, laat dan maar, als ik naar de typenummers van de groepen kijk is het inderdaad goed wat ik eerder zei.

En je mag dit in Nederland gewoon zelf doen, uiteraard 'moet' je je wel houden aan de geldende veiligheidsregels.

[Rowdy.nl]

Heren, thanks! Dan gaan we straks eens dat apparaat aansluiten, kunnen we kerstavond lekker bij mam koken.

[Xiphalon]

Vergeet niet de hoofdschakelaar van de energybox weer aan te zetten

[Rowdy.nl]

Haha, ik zie het al voor me...
