ZdMods - Project 720

[redbullet]

fans heb je al een paar, case ben je mee bezig.
Dus RAM, PSU, SSD of randapparatuur

Ben benieuwd naar het eindresultaat!

[Meelobee]

Na wat gesprekken met Corsair hebben ook zij besloten om deze build te sponsoren. En wow als Corsair besluit dat te doen, dan doen ze dat ook meteen goed. Ze hebben me een grote doos met onderdelen toegestuurd!

In de doos zat het volgende;

16Gb Corsair Dominator Platinum (CMD16GX3M4A2400C10)






2x Light bar upgrade voor het geheugen




2x Neutron GTX 240Gb SSD






10x Corsair AF120 LED Fan Wit






Thanks so much Corsair! Harry you rock!:thumb:


En ondanks dat de 720 een forse kast is, kom ik toch nog ruimte te kort onder de midplate. Het is daar al aardig vol met de voeding en een deel van de radiator en daardoor passen de pomp (D5 met Aquacomputer top) en het reservoir (Aqualis 880ml) niet naast elkaar. Dus ik heb een adapter besteld, waarmee ik de pomp rechtstreeks aan het reservoir kan koppelen, om zo ruimte te besparen.

En om de hardware nog wat verder compleet te maken heb ik ook nog de volgende onderdelen besteld;

- Aquaero 6 XT USB Fan-Controller
- Aquaero Flow sensor "high flow USB" G1/4

Hopelijk komt het deze week binnen

[ Voor 3% gewijzigd door Meelobee op 27-05-2015 12:42 ]

[P. Herz]

dat is zeker een mooie sponsoring voor een "toch besloten maar mee te doen"

[Meelobee]

Ja is echt een hele toffe sponsor zo, ben er echt superblij mee. Mede daardoor hou ik wat meer budget over en kan ik dus nu een flink luxere watercooling setup aanschaffen.



Dus nogmaals een hardware update

Eergisteren werd ik bij thuiskomst aangesproken door mn buurvrouw ze had namelijk een pakje voor me ontvangen. In het pakje zat het volgende;

Een adapter om m'n D5 pomp/top combo rechtstreeks op m'n Aqualis 880ml res te installeren. Hiervoor waren de pomp/top en reservoir losstaande units, nu is het 1 grote unit (ruim 40cm hoog, res is 7.5cm diameter, pomp bijna 10cm)






En een item dat ik al jaren (de voorgaande modellen) op m'n wishlist heb staan, een Aquaero 6XT USB











En als laatste een Flowmeter USB.




Nadat ik de pomp aan het reservoir gekoppeld had was ik wel benieuwd naar het 'fountain' effect dat dit reservoir heeft. Dus ik heb een kleine loop gemaakt met een stukje tubing en er EK Clear blue vloeistof in gegoten. Omdat er nog totaal geen restictie is en de pomp op standje uber staat, is het een grote bubbel show. Uiteindelijk zal dit door restrictie in de loop, en door de pomp aan de controller te hangen een stuk minder zijn en dan zal de vloeistof ook clear blue blijven en niet een soort semi pastel worden zoalsin het onderstaande filmpje

[YouTube: https://www.youtube.com/watch?v=JVyI2HXE24c]

De volgende update zal weer over modwerk gaan, ik heb nu wel even voldoende hardware om vooruit te kunnen

[thomasv]

Mooi reservoir. Dat fountain effect is ook een hele stoere toevoeging!

[Joey54]

begrijp nu niet geheel hoe hij zich nu vult? Maar wel mooi effect

[enjee]

Heb maar 1 woord voor deze inspirerende build:

WOW!

[PilatuS]

Joey54 schreef op vrijdag 09 mei 2014 @ 16:15:
begrijp nu niet geheel hoe hij zich nu vult? Maar wel mooi effect

Er komt geen vloeistof bij. Het lijkt meer te worden door lucht en schuim wat er in komt. Het ziet er inderdaad mooi uit maar niet echt handig voor lucht in het systeem.

Edit: Ik vraag mij af hoe veel restrictie er moet zijn wil dit niet gebeuren. Of hoe laag de pomp gezet moet worden. Mijn Laing pomp draait op vol vermogen met 1x CPU, 1x GPU en een 4x120mm rad. Dit is natuurlijk niet heel veel restrictie. Bij is het wel zo dat wanneer bij het vullen het water in het reservoir komt zonder dat dit onder de waterspiegel gebeurt, het water uit het reservoir spuit, 20cm omhoog tegen de rad aan. Zodra het water onder de waterspiegel komt is er niets aan de hand.

Dit geeft wel aan hoe enorm sterk zo'n pomp tegenwoordig is. Ik ben begonnen met een Eheim 1046 pomp waar na restrictie een klein pisstraaltje uitkwam. Deze pomp is toen der tijd bedoelt voor gebruik in aquariums omdat er nog niets voor PC waterkoeling bestond. De huidige pompen zijn enorm veel sterker. De opvoerhoogte is iets van 3x zo veel geworden, dit bepaald hoeveel flow er uiteindelijk over blijft.

Ik hoop dat het goed gaat werken zonder dat er telkens lucht in de setup komt. Sowieso is een pomp ook zo sterk dat luchtbellen aan de waterspiegel ook makkelijk 15cm omlaag gezogen worden de loop in.

Verder wel echt een enorm mooi mod dit, ben erg benieuwd naar het eindresultaat

[ Voor 67% gewijzigd door PilatuS op 10-05-2014 19:01 ]

[Joey54]

@Pilatus,

Tnx voor je uitleg Maar dit is dus eigenlijk meer show dan nuttig zoals ik het begrijp

[thomasv]

Joey54 schreef op zaterdag 10 mei 2014 @ 13:20:
@Pilatus,

Tnx voor je uitleg Maar dit is dus eigenlijk meer show dan nuttig zoals ik het begrijp

Beetje showen hoort er toch bij kijk naar de rest van de build!

[Meelobee]

Thanks allemaal

PilatuS: goeie uitleg De pomp komt uiteindelijk aan de aquaero controller te hangen en zal dan een stuk minder hard draaien En daarnaast zal de restictie fors meer worden als alle waterblocks in de loop zitten.
Aanzuigen van lucht van bovenin het res ben ik niet zo bang voor, er zit onderin het res een plexi plaatje die dit zou moeten voorkomen. (Al werkt dat in bovenstaande filmpje voor geen meter, sterker nog, er blijven grote luchbellen onder het plaatje hangen..)

thomasv schreef op zaterdag 10 mei 2014 @ 18:47:
[...]


Beetje showen hoort er toch bij kijk naar de rest van de build!

Mooi zo, goed excuus om een foto te posten

Pomp/res combo en de voeding zijn inmiddels ingebouwd;

[Casejunky]

wat een ding zeg

je blijft me verbazen met je spul

[timmie271]

Je hebt 10 fans gekregen maar waar ga je die dan allemaal wel niet plaatsen?
Wel een mooie build trouwens

[Meelobee]

De fans ga ik niet alle 10 gebruiken, voor nu staan er 6 of 7 in de planning, 3 op de front rad, 3 op de top rad, en misschien een outtake naast het I/O deel van het moederbord.

[spank_mojoo]

Ziet er wel heel bruut uit hoor.
petje af !

[Richard3332]

Wat ziet dit er geweldig uit, echt bizar!

Ik ben hier totaal nieuw maar ik ga je zeker volgen

[Koninkje]

Ga je voor rode of blauwe vloeistof? Want je moederbord is rood...
Gave koeling btw

[Meelobee]

Dank voor de complimenten, leuk om weer nieuwe volgers te hebben

Vloeistof weet ik nog niet, mobo is wel rood, maar dat zijn slechts wat details, de meeste daarvan zijn met alle hardware geinstalleerd amper zichtbaar, en wat wel te zien is is redelijk eenvoudig aan te passen naar een andere kleur. Dus ik kan nog alle kanten op



Ok het is weer even geleden dus hoogste tijd voor een update. Eindelijk heb voor het maken van mooiere foto's een goeie backdrop aangeschaft. Die heb ik meteen maar even getest zodat ik de laatste stand van zaken kan laten zien.

De 2 hoekstukken bovenin de kast zijn nieuw, daarmee heb ik een houder gemaakt voor een slimline 360 radiator. Ook zorgen ze voor stevigheid aan de kast, doordat ze goed vast zitten aan de voor-en achterkant kan ik nu de bovenkant van de kast als losse 'deksel' gaan gebruiken, wat later erg handig zal zijn bij het vullen van de loop










De Aquaero controller moet ik ook nog ergens kwijt, voorin is geen optie, dus heb ik het volgende bedacht


De maten van de controller precies opgemeten, ingevoerd in Sketchup en de tekening met Layer 1op1 geprint op een stickervel zodat ik het uit kon zagen/vijlen








Met na een tijdje vijlen dit als resultaat

[Verwijderd]

Ziet er nice uit! Ben benieuwd naar het eindresultaat, kutgw!!

[PAPPLE]

Nice!!! Ook een goede manier om alles lekker precies te doen!

KUTGW!

[thomasv]

Wow, das wel erg netjes gedaan ;)!

[Meelobee]

Thanks guys

PAPPLE schreef op dinsdag 10 juni 2014 @ 21:41:
Nice!!! Ook een goede manier om alles lekker precies te doen!

KUTGW!

Ja dit werkt echt perfect zo, Layer is een losse tool die bij Sketchup Pro zit, waarmee je de sketchuptekeningen dus 1op1 kunt printen. Met zelf aftekenen en dan vijlen was het waarschijnlijk niet zo strak geworden.

[Meelobee]

De voortgang van de build is wat traag de laatste tijd, ik heb helaas niet veel tijd om te modden en heb lang op een bestelling moeten wachten. Maar ik heb intussen wel het een en ander gedaan;

Als eerste het paneel met de controller, dat past nu mooi onder de midplates. Ook heb ik het 2e paneel gemaakt van 1mm aluminium plaat. Deze komt voor het paneel met de controller en tussen de 2 alu platen komt een plaat plexiglas die ik met leds ga verlichten, zodat de zichtbare rand opgloeit.







In het pakketje waar ik zo lang op moest wachten zaten de koelblokken voor de videokaarten en alvast wat fittingen die ik nodig heb voor de waterloop. De waterblocks die ik gekozen heb zijn de EK- FC R9 280X DCII Nickel Acetal met een paar bijpassende backplates










Best zwaar voor een videokaart..











De fittingen


De nieuwe 90graden bochten zijn erg mooi, eindelijk kan je nu mooi met 1 enkele fitting een 90graden bocht maken voor hard tubes






In een van m'n vorige builds (Inverted) stoor ik me aan de doorgezakte videokaart. Door het gewicht van de koeler gaat de kaart hangen en dat staat niet mooi. Om dat te verhelpen heb ik het volgende bedacht;





Zo staat de kast er nu bij


:dremel:

[ Voor 6% gewijzigd door Meelobee op 12-07-2014 22:24 ]

[Verwijderd]

Slim bedacht van die videokaarten!! KUTGW!

[PAPPLE]

Hij ziet er erg vet uit Martijn!! Inderdaad ook slim bedacht van de GPU houder. Alleen moet doe nog wel even silver gemaakt worden neem ik aan... Of zwart.. gezien je op de afstandsbusjes na geen ander brons/ geelachtig metaal in de kast hebt...

Komt de routing van de "slangen" door de base plate naar: CPU, MB, GPU's, dads en Dan terug boven je res in??

Hoeveel rad oppervlak Komt er in de kast??

KUTGW!! Looks real nice!

[Meelobee]

Thanks guys

Het spuitwerk (Donker Antraciet) komt helemaal als laatste om te voorkomen dat ik er na het spuiten achter kom dat er nog ergens een gaatje in moet voor een kabel of iets dergelijks. Het afstemmen van de kleuren moet dus nog gebeuren.

De loop komt inderdaad via de midplates, maar ik moet nog wel bedenken hoe precies, ik kan niet recht naar beneden vanaf mobo/cpu aansluiting, onder de midplates zit dan de voeding in de weg.
De de loop wordt; Vanuit midplates naar mobo block, cpu, gpu, gpu, en dan bovenlangs naar rad 1, rad 2 en terug naar het reservoir. Er komen 2 360 rads in, die nu al in het front zit, en een die ik nog moet aanschaffen in de bovenkant

[TheK1ng]

Ziet er supervet uit, ben benieuwd naar het eindresultat als het gespoten is ed.

[player-x]

Meelobee schreef op zondag 13 juli 2014 @ 18:18:
Het spuitwerk (Donker Antraciet) komt helemaal als laatste

Ik denk dat het misschien wel met deze mod, het heel mooi zou zijn als je glitter in de verf mixed, geeft enorm speciaal effect,dat ik denk dat bij deze mod met zijn flinke vlakken, heel erg goed zal staan.

En er zijn zeer veel verschillende type te krijgen, gewoon zilver of met rainbow effect.

[ Voor 7% gewijzigd door player-x op 14-07-2014 18:16 ]

[Meelobee]

Begin augustus ben ik (weer) vader geworden Dus ik had even wat andere prioriteiten. Maar nu hier en daar weer wat tijd, dus het modden kan ook langzaamaan weer verder!

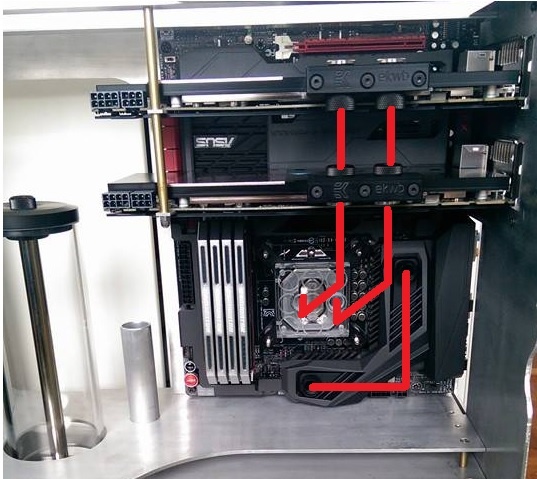

Ik zit een beetje in de knoop met de waterloop:



Vanaf de cpu blok en het moboblok kan ik niet de tubes recht naar beneden door de midplates heen doen omdat daaronder de voeding zit. Tussen de midplates is onvoldoende ruimte om een 90 graden fitting te gebruiken. Dus ik zit een beetje te dubben over hoe ik de tubing dan kan laten lopen.

Onderstaande is qua layout ideaal, maar dan zitten de 2 videokaarten parallel aangesloten en ik vraag me af of er wel voldoende flow zal zijn voor de cpu- en moederbord blokken. (Pomp is een Aqualis D5)



Zou dat werken, of ga ik zo mn cpu frituren?

[snelleeddie]

Mhhh is een moeilijke Martijn maar ik heb al mods gezien waar het de zelfde loop is buiten het mobo.

Beste is om even alles aan te sluiten met wat slangen en testen die handel ?

[hjkv]

Kun je niet een gat maken in 1 van de midplates, zodat er een 90 graden fitting tussen past, waarna je tussen de midplates naar links gaat?

[Uzuhl]

Ik heb dus zojuist even heerlijk met een bak koffie je hele log bekeken, prachtig man!

[player-x]

Dat gaat denk ik gewoon heel slecht werken, maar voor 15 euro plus wat ty-raps kan je een test opstelling maken, want meten is weten.

De opstelling zal nooit ideaal zijn, maar als er "teveel" flow door de video kaarten gaat, kan je het oplossen door de flow door de videokaart blok te belemmeren, dit kan eenvoudig gedaan worden door een plastic schijfje of zo in de flow te plaatsen, alleen zal het bepalen van de juiste dikte veel test werk zijn, om de ideale balans te vinden.

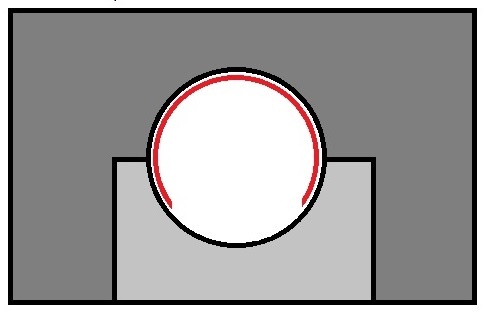

Wat ook kan werken, en waarschijnlijk ook gemakkelijker te doen is, is een stukje van het draadeinde van een aansluiting scheef aan een kant af te zagen van 1~4mm? lang, en dan voor de inlet te draaien, totdat je de gewenste flow hebt, dit zal je wel veel test werk koste, maar is ook denk ik de beste oplossing.



Deze ring kan je makkelijk tussen de twee compressie fittingen plaatsen, je moet alleen wel even van te voren meten wat er tussen past.

En als de flow nog steeds te laag is, denk er dan aan om twee pompen parallel te zetten maar denk dat dat echt een laatste redmiddel moet/zal zijn.

[PAPPLE]

allereerst: GEFELICITEERD MARTIJN!!! weer een kleintje erbij die later je prachtwerk kan bewonderen, van harte!

[on-topic]
Ik ben het eens met Alain, testen is een goede optie.
Maar ik vraag het me af of zo'n loop moeite geeft voor een D5, die dingen zijn mega krachtig. En qua temps zal de koelvloeistof een vrij evenredige temperatuur bereiken door de flow in het systeem, vaak zijn er tussen de componenten in weinig echte schommelingen in temperatuur.
Ik hoop dat t kan werken zoals je in je schema hebt staan. Maar testen zullen uitkomst geven.

[Meelobee]

hjkv schreef op woensdag 27 augustus 2014 @ 00:49:
Kun je niet een gat maken in 1 van de midplates, zodat er een 90 graden fitting tussen past, waarna je tussen de midplates naar links gaat?

Ja zou kunnen maar is een minder mooie optie, dan loopt er een tube tussen de platen en dat deel wil ik eigenlijk zo clean mogelijk houden.

Uzuhl schreef op woensdag 27 augustus 2014 @ 08:49:
Ik heb dus zojuist even heerlijk met een bak koffie je hele log bekeken, prachtig man!

Thanks

player-x schreef op woensdag 27 augustus 2014 @ 08:59:
Dat gaat denk ik gewoon heel slecht werken, maar voor 15 euro plus wat ty-raps kan je een test opstelling maken, want meten is weten.

De opstelling zal nooit ideaal zijn, maar als er "teveel" flow door de video kaarten gaat, kan je het oplossen door de flow door de videokaart blok te belemmeren, dit kan eenvoudig gedaan worden door een plastic schijfje of zo in de flow te plaatsen, alleen zal het bepalen van de juiste dikte veel test werk zijn, om de ideale balans te vinden.

[afbeelding]

Wat ook kan werken, en waarschijnlijk ook gemakkelijker te doen is, is een stukje van het draadeinde van een aansluiting scheef aan een kant af te zagen van 1~4mm? lang, en dan voor de inlet te draaien, totdat je de gewenste flow hebt, dit zal je wel veel test werk koste, maar is ook denk ik de beste oplossing.

[afbeelding]

Deze ring kan je makkelijk tussen de twee compressie fittingen plaatsen, je moet alleen wel even van te voren meten wat er tussen past.

En als de flow nog steeds te laag is, denk er dan aan om twee pompen parallel te zetten maar denk dat dat echt een laatste redmiddel moet/zal zijn.

Thanks voor je uitgebreide reactie, tof als er meegedacht wordt

Dat met het draadeind gaat niet werken, bij mijn gpu blok (net zoals op het plaatje dat jij liet zien) zou ik dan de hele flow belemmeren, en niet alleen voor de gpu.

snelleeddie schreef op dinsdag 26 augustus 2014 @ 22:55:
Mhhh is een moeilijke Martijn maar ik heb al mods gezien waar het de zelfde loop is buiten het mobo.

Beste is om even alles aan te sluiten met wat slangen en testen die handel ?

PAPPLE schreef op woensdag 27 augustus 2014 @ 10:55:
allereerst: GEFELICITEERD MARTIJN!!! weer een kleintje erbij die later je prachtwerk kan bewonderen, van harte!

[on-topic]
Ik ben het eens met Alain, testen is een goede optie.
Maar ik vraag het me af of zo'n loop moeite geeft voor een D5, die dingen zijn mega krachtig. En qua temps zal de koelvloeistof een vrij evenredige temperatuur bereiken door de flow in het systeem, vaak zijn er tussen de componenten in weinig echte schommelingen in temperatuur.
Ik hoop dat t kan werken zoals je in je schema hebt staan. Maar testen zullen uitkomst geven.

Naar mijn idee is de flow in de gpu blokken al vrij traag, doordat de gpu blokken redelijk veel restictie hebben. Zal het water dan niet de makkelijkste weg gaan volgen en dus naar de 2e gpu gaan? Daar gebeurd dan weer hetzelfde en dus gaat het water naar de cpu? Voor een betere flow kan ik eventueel het mobo blok uit de loop halen.

Er is inderdaad maar een manier om erachter te komen en dat is testen.... Maar dat kan ik nog niet want ik heb onvoldoende fittingen voor een loop.

[player-x]

Meelobee schreef op woensdag 27 augustus 2014 @ 11:19:Dat met het draadeind gaat niet werken, bij mijn gpu blok (net zoals op het plaatje dat jij liet zien) zou ik dan de hele flow belemmeren, en niet alleen voor de gpu.

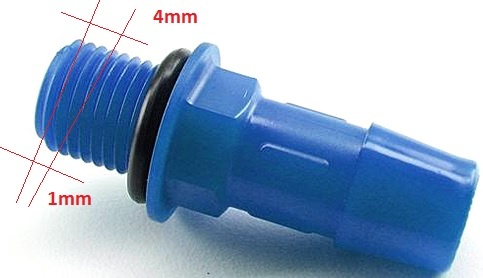

Het is geen echte draadeinde, maar een pijpje met draad er op, dat je bv uit die 1 euro kostende nippel kan zagen/slijpen.
Vandaar dat ik ook de afbeelding van die nippel er bij had gedaan.

En is imho waarschijnlijk de beste en simpelste oplossing, en zo als ik zij, waarschijnlijk ook een hoop test werk om het goed in te regelen.

[Meelobee]

Ja ik snap dat het een pijpje is, maar die kan ik niet zo plaatsen. De gpu blocks hebben enkel plek voor schroeffittingen aan de boven en onderkant op een los blokje, zoals op de foto die je poste. Dat blokje zit niet met een schroeffitting aan het gpu blok, maar met een ovaal gat met een rubber ring en zit vast met 3 schroeven. Als ik dat pijpje dan in een fitting aansluiting doe, dan blokkeer ik dus niet alleen die ene kaart, maar de hele flow. Wat wel zou kunnen is een klein plaatje maken waarmee ik een deel van het ovalen gat kan afdekken.

[player-x]

Heb zelf EK Titan blokken, en die hebben het zelfde top blokjes als jouw koel blok heeft, alleen gebruik ik zo een terminal blok ipv fittingen tussen de kaarten, leek me wel zo veilig.

maar afhankelijk hoe lang de borstjes zijn van je fittingen, moet het volgens mij wel werken.

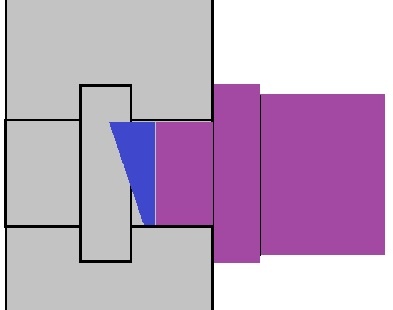

Een andere optie is een plastic pijpje zoeken, die net iets groter is dan de binnen diameter van je draad, zodat hij lekker klem zit, en dan naar gewenst steeds meer weg slijpen totdat je de gewenste flow hebt.



Beide zouden volgens mij gewoon moeten werken.

[Meelobee]

Nee het kan nog steeds niet Je blijft namelijk voorbij gaan aan het feit dat als ik daar een restrictie maak, dat dan de rest van de loop ook beïnvloed wordt aangezien de rest van de loop na de gpu's komt. Als er al een restictie op de gpu's zou moeten, dan kan het dus alleen op de plek waar dat terminal blok aan het het gpu blok zit.

Edit; Er zou dus een restictie op de input van de kaart zelf moeten komen en niet op het terminal blok. Hierdoor kan er minder water in het gpu blok en zou het in theorie dus door moeten naar het volgende gpu blok. Daar hetzelfde truukje doen en dan zou de cpu zomaar eens voldoende flow kunnen hebben... toch

[ Voor 31% gewijzigd door Meelobee op 27-08-2014 16:12 ]

[player-x]

Meelobee schreef op woensdag 27 augustus 2014 @ 16:07:
Je blijft namelijk voorbij gaan aan het feit dat als ik daar een restrictie maak

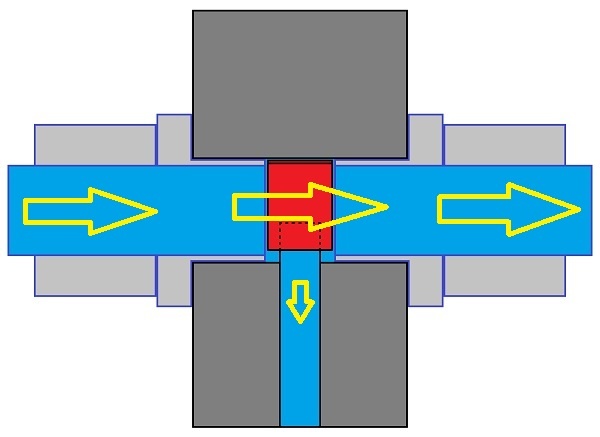

Nee je maakt geen restrictie voor de rest van de loop, daar als je bv plastic gebruikt dat 1mm dik is, dan valt/ligt dat onder of is ongeveer met de binnen diameter van de fitting, en 0.5mm is het zeker onder de ID van de fitting.



En zelfs als het een beetje een restrictie zou zijn is het nog niet zo erg, daar alles boven een binnen diameter van 8mm een verwaarloosbare druk verlies geeft qua prestaties, en boven de 10mm het echt totaal verwaarloosbaar is.

6.35mm quick fit = 50.11C
8mm barbed = 49.74C
8mm quick fit = 49.31
9.6mm barbed = 49.25C
9.6mm quick fit = 49.04C
11.1mm barbed = 49.01C
12.7mm barbed = 49.00C
Bron

[ Voor 9% gewijzigd door player-x op 27-08-2014 19:02 ]

[Gizzy]

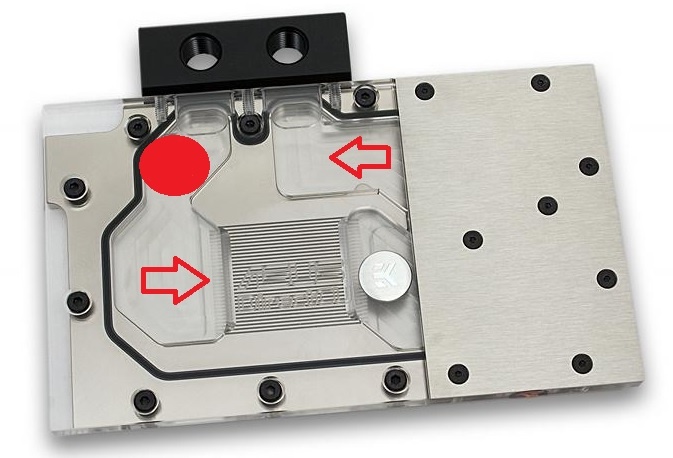

Wat betreft de loop van de waterkoeling zie ik nog een issue, kan zijn dat ik me vergis, maar je kan het water niet 2 keer door je kaarten laten lopen zoals je het nu getekend hebt?

Ik denk dat je dan geen goede flow krijg in je GPU's als het water twee kanten op stroomt door het blok, dan denk ik dat je in het midden geen flow hebt en dat is ongeveer waar de ribben zitten, maar dat is even mijn idee.

Misschien dat er sli connectors van EK zijn die kunnen helpen. Bij de vorige waterblokken hadden ze sli connectors die voor parallele stroom of sequentiele stroom zorgden, maar dan ben je het idee met de buisjes weer kwijt.

Je zou kunnen proberen om buisjes aan te brengen voor de looks, en de buisjes gewoon aan de einden dichtmaken, maar dan stroom er weer een water doorheen, de buisjes vullen alvorens af te sluiten zou nog kunnen?

Wat betreft de temps van de cpu in een loop waarbij het water na de GPU's komt, ja die zal een beetje hoger zijn dan bij een loop waar het water eerst bij de cpu komt, maar na verloop van tijd wordt de temperatuur in een loop bijna overal gelijk, althans dat is wat ik eerder in het waterkoeling topic heb gelezen.

Ik heb onlangs een WK build gemaakt waarbij het water ook eerst door de GPU's (dual gtx 680) gaat en dan pas naar de CPU, dit vanwege de inlet op het cpu blok. De inlet zat links aan de kant van het IO shield en anders zou de mooie loop vervallen. De PC had geen mega oc nodig en draait nu goed.

Hopelijk heb je wat aan deze ideeën en info.

Voor de rest zeer gave build moet ik zeggen echt heel gaaf!

[ Voor 6% gewijzigd door Gizzy op 28-08-2014 09:34 ]

[The1WhoKnockz]

Enorm gave build, bookmarked!

KUTGW!

[Meelobee]

player-x schreef op woensdag 27 augustus 2014 @ 19:01:
[...]

Nee je maakt geen restrictie voor de rest van de loop, daar als je bv plastic gebruikt dat 1mm dik is, dan valt/ligt dat onder of is ongeveer met de binnen diameter van de fitting, en 0.5mm is het zeker onder de ID van de fitting.

[afbeelding]

En zelfs als het een beetje een restrictie zou zijn is het nog niet zo erg, daar alles boven een binnen diameter van 8mm een verwaarloosbare druk verlies geeft qua prestaties, en boven de 10mm het echt totaal verwaarloosbaar is.

6.35mm quick fit = 50.11C
8mm barbed = 49.74C
8mm quick fit = 49.31
9.6mm barbed = 49.25C
9.6mm quick fit = 49.04C
11.1mm barbed = 49.01C
12.7mm barbed = 49.00C
Bron

Ah duidelijk zo, met je laatste plaatje snap ik wat je bedoeld, is misschien wel een goeie optie

Gizzy schreef op donderdag 28 augustus 2014 @ 09:31:
Wat betreft de loop van de waterkoeling zie ik nog een issue, kan zijn dat ik me vergis, maar je kan het water niet 2 keer door je kaarten laten lopen zoals je het nu getekend hebt?

Ik denk dat je dan geen goede flow krijg in je GPU's als het water twee kanten op stroomt door het blok, dan denk ik dat je in het midden geen flow hebt en dat is ongeveer waar de ribben zitten, maar dat is even mijn idee.

Misschien dat er sli connectors van EK zijn die kunnen helpen. Bij de vorige waterblokken hadden ze sli connectors die voor parallele stroom of sequentiele stroom zorgden, maar dan ben je het idee met de buisjes weer kwijt.

Je zou kunnen proberen om buisjes aan te brengen voor de looks, en de buisjes gewoon aan de einden dichtmaken, maar dan stroom er weer een water doorheen, de buisjes vullen alvorens af te sluiten zou nog kunnen?

Wat betreft de temps van de cpu in een loop waarbij het water na de GPU's komt, ja die zal een beetje hoger zijn dan bij een loop waar het water eerst bij de cpu komt, maar na verloop van tijd wordt de temperatuur in een loop bijna overal gelijk, althans dat is wat ik eerder in het waterkoeling topic heb gelezen.

Ik heb onlangs een WK build gemaakt waarbij het water ook eerst door de GPU's (dual gtx 680) gaat en dan pas naar de CPU, dit vanwege de inlet op het cpu blok. De inlet zat links aan de kant van het IO shield en anders zou de mooie loop vervallen. De PC had geen mega oc nodig en draait nu goed.

Hopelijk heb je wat aan deze ideeën en info.

Voor de rest zeer gave build moet ik zeggen echt heel gaaf!

Het water gaat niet 2x door de gpu's, links op de tekening gaat het water erin, rechts komt het eruit. Voor de temperatuur van de loop maakt het niet uit, die wordt toch overal hetzelfde. (Het is niet zo dat water na de gpu veel warmer is als voor de gpu.) (nb, ik ben geen leek op dit gebied, maar ik heb enkel twijfels over de loop zoals voorgesteld in het plaatje.)

[PAPPLE]

Martijn, ik kan me zo goed in jouw schoenen plaatsen. Het is gewoon dat de loop er zoals jij voorstelt wel erg vet uitziet. Daar ben ik het in ieder geval mee eens! (Zelf heb ik ook nu ee loop met een GPU die vanaf boven wordt voor zien van coolant en ook weer naar boven afwatert zeg maar.. Is een crime om de loop te legen...)

Kun je hem niet tijdelijk testen met andere fittingen? Dan heb je in ieder geval antwoord..

Ik ben benieuwd!!

[Meelobee]

PAPPLE schreef op vrijdag 29 augustus 2014 @ 10:03:
Martijn, ik kan me zo goed in jouw schoenen plaatsen. Het is gewoon dat de loop er zoals jij voorstelt wel erg vet uitziet. Daar ben ik het in ieder geval mee eens! (Zelf heb ik ook nu ee loop met een GPU die vanaf boven wordt voor zien van coolant en ook weer naar boven afwatert zeg maar.. Is een crime om de loop te legen...)

Kun je hem niet tijdelijk testen met andere fittingen? Dan heb je in ieder geval antwoord..

Ik ben benieuwd!!

Het scheelt me vooral heel veel geklooi met de tubing, de 4 midplates zijn wat dat betreft erg onhandig, en met deze loop zou ik daar niet doorheen hoeven.

Testen gaat (nog) niet want ik heb nog geen cpu voor deze build en daarnaast heb ik geen fittingen voor slangen. Echter moet ik dit nu wel weten ivm de verdere bouw van de build. Ik kan nu bijvoorbeeld niet verder met spuiten van de case, omdat er misschien nog gaten bij moeten in het aluminium.

Maar het punt over het drainen dat je aankaart is ook wel een goeie waar ik zelf nog niet aan gedacht had. het drainen van de loop gaat wel lastig worden zo, nog maar even verder denken dus

Edit; Inmiddels ook al wat andere builds gevonden die een soortgelijke loop gebruiken, het kan dus wel degelijk, nu alleen nog even uitvogelen wat de restrictie van het Asus mobo blok is en eventueel vervangen door de EK variant als die beter is.

[ Voor 12% gewijzigd door Meelobee op 29-08-2014 12:20 ]

[player-x]

Meelobee schreef op vrijdag 29 augustus 2014 @ 12:12:
Testen gaat (nog) niet want ik heb nog geen cpu voor deze build en daarnaast heb ik geen fittingen voor slangen.

Voor +/- 15 euro aan slangen nippels, slang en ty-raps als slangeklemmen, kan je makkelijk een test opstelling maken, en dat kan je makkelijk op een andere PC doen.

Een andere oplossing is om een Pentium Anniversary Edition G3258 te kopen, voor 60 euro, en die na gebruik weer door te verkopen, want die unlocked dual core raak je best wel weer kwijt voor 5 tientjes of zo.
(of om te houden als reserve/test/HTPC CPU)

En misschien geeft Highflow of Aquatuning je gratis wat slang en nippels om mee te testen, als je een dank je wel met banner geeft.

[ Voor 4% gewijzigd door player-x op 29-08-2014 14:56 ]

[Meelobee]

Ik heb helaas geen andere pc om mee te testen, enkel 2 complete builds die ik niet uit elkaar ga halen.

Maar dit geeft wel weer goede moed;

The hydraulic restriction is more or less the same with EK-Supremacy and EK-FC780 GTX DCII.

(Bron)

Aangezien de FC780 qua opbouw hetzelfde is als de 280x die ik heb, heb ik er al wat meer vertrouwen in. Ik heb EKWB gister ook een bericht gestuurd en hen om advies gevraagd, even afwachten wat zij erover zeggen

[ Voor 17% gewijzigd door Meelobee op 27-05-2015 12:42 ]

[JWR]

Meelobee schreef op vrijdag 29 augustus 2014 @ 15:53:
Ik heb helaas geen andere pc om mee te testen, enkel 2 complete builds die ik niet uit elkaar ga halen.

Maar dit geeft wel weer goede moed;


[...]


(Bron)

Aangezien de FC780 qua opbouw hetzelfde is als de 280x die ik heb, heb ik er al wat meer vertrouwen in. Ik heb EKWB gister ook een bericht gestuurd en hen om advies gevraagd, even afwachten wat zij erover zeggen

Hier nog een voorbeeld van een soortgelijke build, wel maar 1gpu, maar wel parallel.
[afbeelding]

Ik snap de bedoeling wel, maar ik vraag me wel af of dat efficiënt is.
Het water gaat de weg van de minste weerstand, dus als het VGA block minder restrictie heeft dan het CPU block, dan krijgt de CPU minder water en dus minder koeling.

Ik denk dat het een kwestie wordt van looks over prestatie.

Over het drainen van de loop, als je je PC op de kop kan zetten, dan kan de fillport ook de bleedport zijn.

Voor de rest mooie build!

[player-x]

Meelobee schreef op vrijdag 29 augustus 2014 @ 15:53:
Ik heb helaas geen andere pc om mee te testen, enkel 2 complete builds die ik niet uit elkaar ga halen.

Aangezien je een Aquaero hebt, kan je ook alleen de flow van je waterkoeling testen, zonder de PC aan te zetten.

Weet niet of je een flow meter in je build wil gebruiken, maar als je dat wilt, kan je de Aquacomputer Flow sensor gebruiken, om te kijken of je voldoende flow hebt over je CPU.

Ben je op een budget, dan is er ook een de helft kostende flow meter, alleen die is waarschijnlijk een stukje minder pressies.

Is maar een ideetje.

[Meelobee]

Die Aquacomp flowmeter heb ik al, die kan wel gebruiken om mee te testen inderdaad, moet ik nog wel wat tubes en fittingen bestellen.
Na het zien van een aantal andere builds en de quote van EK over de restictie (Ik wacht nog op reactie van ze op mijn vraag specifiek over mijn situatie) heb ik er wel vertrouwen in, desnoods maak ik de loop zonder het mobo blok. Het wordt uiteindelijk geen zwaar overclocked systeem, dus als het door gebruik van een parallele loop een paar graden warmer wordt is dat niet erg.

[PAPPLE]

Als je het mobo blok niet gebruikt, kun je nog een stukje tube tussen de twee connectoren van het moboblok laten lopen, puur voor de looks, het is zonde als je een enorm vette mod maakt waarin te zien is dat er fittingen ongebruikt open staan. (just my opinion).

Zou je kunnen posten wat EK antwoord op je vraag? ik ben wel benieuwd.

[player-x]

Meelobee schreef op zaterdag 30 augustus 2014 @ 11:18:
desnoods maak ik de loop zonder het mobo blok.

Ik denk dat het mobo blok verwaarloosbare weerstand heeft, en je daar niet echt ongerust over hoeft te zijn.

Ben het eens de noodzaak van de loop is zeer beperkt, en vind het idee van PAPPLE niet slecht

PAPPLE schreef op zaterdag 30 augustus 2014 @ 11:22:
Als je het mobo blok niet gebruikt, kun je nog een stukje tube tussen de twee connectoren van het moboblok laten lopen, puur voor de looks,

Het idee vind ik zeer interessant, voor de uitvoering er van zit je wel met twee praktische problemen.

• Het vullen, om de tubing volledig vol te krijgen zonder lucht er in is op zijn minst gezegd problematisch.

Denk het beste zou zijn om een 0.5~1mm gaatje in de tubing te boren, en dan te vullen met een injectiespuit, en daarna weer of te dichten met een twee componenten sealant of zo.

• Voor de volume exspantie die optreed bij het verwarmen van het water, heb je een volume compensator nodig, anders zal de zaak nagenoeg zeker gaan lekken op een gegeven moment.

Een rietje bv, gevuld met lucht, dat je aan beide einde dicht lijmt of smelt zou een goede oplossing zijn, als je die in het VRM koelblok zou verbergen.

[Meelobee]

Als ik het mobo blok niet ga gebruiken ga ik het ook niet aansluiten, dat is dan juist een voordeel, het zal veel cleaner ogen zonder diagonale tubing. Wel zal ik dan zal ik er iets van een cover voor bij de aansluitingen moeten maken, de stock afdekrubbers zijn niet zo mooi.

@ player: Ondanks dat ik het niet zal gebruiken, petje af voor hoe je met zeer creatieve ideeën en oplossingen komt

[player-x]

Meelobee schreef op zaterdag 30 augustus 2014 @ 16:00:
Als ik het mobo blok niet ga gebruiken ga ik het ook niet aansluiten, dat is dan juist een voordeel, het zal veel cleaner ogen zonder diagonale tubing.

Persoonlijk vond ik het wel wat hebben.



Maar uiteraard is het jouw mod.

[thomasv]

Je kan toch ook sluitstukken krijgen (van EK) in plaats van een fitting. Paar zwarte sluitstukken en klaar toch?

[patrick1992]

een T splitsing kan maar dan wordt de flow minder.

[PilatuS]

patrick1992 schreef op zaterdag 30 augustus 2014 @ 17:00:
een T splitsing kan maar dan wordt de flow minder.

Dat moet je nooit doen. Het water kiest de weg van de minste weerstand waardoor vrijwel alles 1 kant op zal gaan en er vrijwel niets overblijft voor de andere kant.

[player-x]

thomasv schreef op zaterdag 30 augustus 2014 @ 16:42:
Je kan toch ook sluitstukken krijgen (van EK) in plaats van een fitting. Paar zwarte sluitstukken en klaar toch?

Dat is niet nodig, het bord komt standaard, met een mooie afsluiting voor de VRM loop.

We hebben het hier gewoon over wat een mogelijke mooie visuele optie zou zijn, smaak dus.

Ik iig heb het hier over iets dat ik denk ik wel mooi vind om te zien, hoewel het altijd met dergelijke dingen afwachten is hoe het in de praktijk uitpakt, maar uiteindelijk is het aan Meelobee om te beslissen, ik geef alleen maar mijn mening.

Als een fan volg ik zijn builds, en geef commentaar in de hoop dat hij er wat aan heeft tijdens het bouwen

PilatuS schreef op zaterdag 30 augustus 2014 @ 17:01:
Dat moet je nooit doen. Het water kiest de weg van de minste weerstand waardoor vrijwel alles 1 kant op zal gaan en er vrijwel niets overblijft voor de andere kant.

Dat is waar de hele discussie over gaat, daar hij alle blokken parallel wilt aansluiten, niet omdat het de beste optie is, dat weet hij zelf ook wel, maar puur omdat zijn build in zijn mening, er dan beter uit ziet, en kan het er daar niet geheel mee oneens zijn.

Zelf ga ik bij mijn builds puur alleen voor de beste prestatie, en is looks een tweede factor, maar bij Meelobee builds is looks een hele belangrijke factor, en is hij daar voor berijd bepaalde compromis te doen, als ze niet al te groot zijn.

@PilatuS hier onder:
Moet niet zo'n probleem zijn. Die gast van Singularity Computers sluit ook altijd alles parallel aan.

Ja en Nee, nee het is geen probleem als niet, of iig niet de maximale overklok uit de hardware nodig hebt, zo als in deze build.


Maar wil je wel het maximale uit je hardware halen is een hogere doorstroming zeer wenselijk.

[ Voor 10% gewijzigd door player-x op 01-09-2014 15:30 ]

[PilatuS]

Moet niet zo'n probleem zijn. Die gast van Singularity Computers sluit ook altijd alles parallel aan.

[patrick1992]

maar waarom dan niet gewoon GPU-CPU-MOBO-GPU het maakt toch niks uit want de gpu's warmen de cpu niet op.
ik heb precies het zelfde, de temps van mijn processor gaat zijn eigen gangetje terwijl mn gpu temps hoger zijn.

[Uberdude]

bookmark it is

[Meelobee]

De loop ben ik nu wel uit, dus tijd om verder te gaan met een van de vele andere dingen die nog gedaan moeten worden. Dus met de verlichting voor de covers aan de slag gegaan.

How's this!?



Volgens mij is oranje verlichting in combinatie met een donker antraciet gespoten kast een erg strakke combinatie.

[Hukkel80]

Is het oranje? Doet erg geel aan op de foto. Maar de lijn is erg mooi zo hoor.

[PAPPLE]

Het lijkt inderdaad geen oranje, maar ik ben t met Hukkel eens, ziet er gaaf uit!
Waarom heb je niet voor rood gekozen? Ivm kleurenpallet van het moederbord...

[redbullet]

Als je goed kijkt zie je dat het oranje is (ember led kleur oid).

[Meelobee]

Ja het is echt oranje, maar is erg lastig om het goed op de foto te krijgen. Geen rood omdat er al zoveel builds met een rood/zwart thema zijn. Dit is weer eens wat anders

[Phaerion]

Hukkel80 schreef op woensdag 03 september 2014 @ 09:54:
Is het oranje? Doet erg geel aan op de foto. Maar de lijn is erg mooi zo hoor.

Dat ligt aan de witbalans instelling van de camera. Aangezien de camera zelf maar een aantal vooraf ingestelde waardes voor de kleurtemperatuur in het menu heeft, moet je soms de kleurwarmte handmatig instellen met behiulp van een grijskaart.

[Meelobee]

De camera is of m'n iPad, of mn telefoon en daar is helaas niet echt veel aan in te stellen

[ Voor 3% gewijzigd door Meelobee op 04-09-2014 10:38 ]

[Meelobee]

Gister de leds in de Corsair AF120 LED fans vervangen door oranje leds. Om ze wat minder fel te maken zit er een weerstand tussen. Hierdoor is het licht overdag haast niet te zien, en geven ze 's avonds een mooie zachte gloed. (op de foto's lijkt het veel feller.)

[Carpento]

Mooi spul zo

[Hukkel80]

Netjes Martijn, kleine aanpassingen maken vaak voor iets unieks.

[Verwijderd]

Mooi man! Geeft een leuke sfeer imo.

[Meelobee]

Zoals sommige van jullie misschien weten is Skyrip bezig met het maken van Illumitubes. Illumitubes hoor ik je denken, wat zijn dat?! Nou dat zijn custom made verlichte fittingen! De eerste batch is inmiddels klaar en ik heb van de week 10 fittingen ontvangen voor mijn 720 build!

Ik ga de versie met de oranje inserts gebruiken





De inserts zijn er in verschillende kleuren


Elke fitting bestaat uit 8 onderdelen


Detail fot van de ledring in de fitting


2 fittings op een EK Supremacy block


Leds on!


Wiring is still prototype, will look much better for the final versions







Deze fittings zijn beschikbaar in een gelimiteerde oplage. Als je interesse hebt hou dan facebook page van Skyrip in de gaten: https://www.facebook.com/MMTDcooling Een 2e batch komt als het goed is ergens halverwege oktober.

[Koninkje]

Die verlichting ziet er zo vet uit!

[ Voor 20% gewijzigd door Koninkje op 19-09-2014 11:01 ]

[JayJay]

Gefeliciteerd met de kleine en fuck wat een mooie build gast !

[JST94]

Wow, gaaf ! Ben benieuwd naar het eindresultaat

[goldpower600]

ziet er goed uit gaaf dat Asus en Corsair deze build sponseren : )
