Kant en klare PC overzetten in een aparte losse case

[nDirect090]

Beste Tweakers,

Ik heb een klein vraagje, ik heb hier namelijk een acer aspire ax3900 staan (kant en klaar systeem). Nu wil ik graag ooit eens zelf een PC bouwen maar niet in één keer alles vernieuwen. Ik kwam op het idee om wellicht alvast de behuizing van de nieuwe PC te kopen en alle hardware in de acer over te zetten in de nieuwe case. Nu is de acer geen normale atx, maar volgens mij ITX. Ik zal hieronder nog wat foto's plaatsen. De nieuwe case die ik graag zou willen is de corsair 300r, en ik was dus benieuwd of die mogelijk is voordat ik hem daadwerkelijk aanschaft. Op Alternate staat dat de case alleen ATX compitable is.

Alvast bedankt en hier zijn de fotos:



De nieuwe case:

[PilatuS]

Alles past denk ik wel alleen de voeding past sowieso niet.

[nDirect090]

Ah oke bedankt, en qua voeding, zou ik dan een geheel nieuwe moeten kopen? Gewoon alvast met 650 watt als ik in me achterhoofd houdt dat die gebruikt zal worden in het nieuwe systeem of gaat dat ook niet passen?

EDIT: En ik zie ook dat het moederbord dat onderste boven komt te hangen? Hij is namelijk nu aan het linkerpaneel bevestigd en de nieuwe case is aan de rechterpaneel.

[ Voor 29% gewijzigd door nDirect090 op 09-11-2013 11:28 ]

[hardware-lover]

Je Acer heeft het BTX format en de Corsair heeft het ATX format (Google is your friend). Dat maakt in de praktijk op zich niet zo heel veel uit, maar wat belangrijker is. Bij de specificaties van de 300R staat het volgende vermeld;

Compatibility: ATX and Micro ATX motherboards

Maar het volgende topic is misschien wel belangrijker dan bovenstaande opgegeven specificatie;

http://forums.anandtech.com/showthread.php?t=2290450

[auto660]

Dat is gewoon mATX hoor. Want het moederbord zit ondersteboven in de kast en dan ook nog eens aan de linker kant in plaats van de rechter kant. Als je het moederbord dat gewoon weer rechtop zet met de pci sloten onderaan dan komt het moederbord ook weer zo dat hij aan de rechter kant van je kast kan worden bevestigd en klopt het mobo weer.

[hardware-lover]

Er wordt op diverse plaatsen gesproken over een ITX systeem, m-ATX past niet in een ITX behuizing.
Maar mogelijk kloppen de opgegeven specificaties niet al lijkt de behuizing me toch werkelijk als ITX over te komen.

Acer Ax3900 Ax5900 Mini-itx H57 Pitbull Motherboard

http://www.expertreviews....pire-x3900/specifications

Het moederbord zit niet ondersteboven, het is een BTX opstelling;

http://www.techwarelabs.com/articles/other/btx/

[ Voor 23% gewijzigd door hardware-lover op 09-11-2013 14:50 ]

[nDirect090]

Eerlijk gezegd snap ik niet zoveel allemaal van m-atx en btx etc. Dus als ik jullie reacties zo lees dan moet het wel kunnen?

[hardware-lover]

Lezen wat er onder de linkjes tevoorschijn komt, leuker kunnen we het niet maken, wel iets gemakkelijker

[Anoniem: 529391]

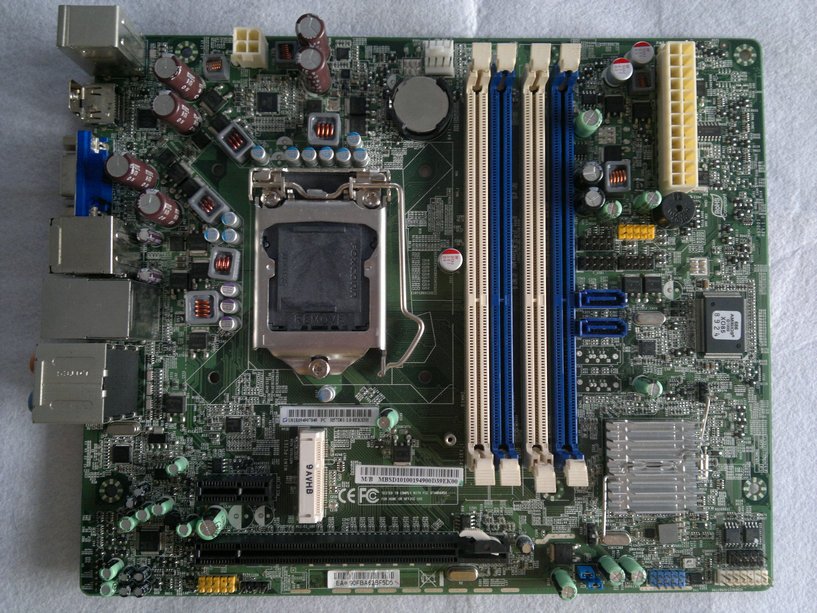

Het moederbord brengt veel verwarring, als ik de foto's bekijk van het mobo alleen kun je zeggen dat het een bovenste deel is van een gewoon atx mobo.

http://i00.i.aliimg.com/img/pb/058/065/468/468065058_725.jpg

Volgens mij zou het moederbord moeten passen.

[Alexxxxxxxxxx]

Dit is gewoon een microATX mobo, wat waarschijnlijk dus in de kast past.

[hardware-lover]

Eat your hart out.

Het moederbord is ietsje groter (met zijn extra PCIe slot) dan een ITX bordje en is wat kleiner dan een standaard mATX of µATX bordje. Niet heel erg boeiend allemaal, belangrijker voor TS is of het moederbord zal passen in de vermelde behuizing en gezien de locaties van de bevestigings-gaten lijkt dat er sterk op.

We noemen het bordje gewoon L-ITX of S-µATX.

Succes met het overzetten van de spullen

[Anoniem: 197141]

Heb hetzelfde al eens gedaan met zo'n Acer, moederbordje past gewoon in een ATX kast, het is alleen even uitzoeken welke pins je voor power moet hebben. Bij de Acer is het een blokje met alle kabeltjes erop, bij een gewone kast zijn het losse.

[nDirect090]

Bedankt voor de hulp! Alleen wat ik denk en zoals hierboven ook al werd gezegd is dat na alle waarschijnlijkheid de voeding niet overgezet kan worden. Kan ik dan gewoon een 650 watt corsair erin zetten en vervolgens op dit moederbord gebruiken? Of omdat het geen atx moederbord is zal de voeding ook niet passen.

[Anoniem: 197141]

De voeding van de Acer kun je met wat modden ook nog wel overzetten maar dat ga je niet willen.
Kwaliteit en vermogen ervan is zeer twijfelachtig.
Het Acer moederbordje heeft gewoon een 24 pins en 4 pins voedingsstekker aansluiting.

[Anoniem: 529391]

Ik denk dat het geen probleem zou mogen zijn om de corsair voeding te gebruiken op dat moederbord. Je zal wel nog moeten uitzoeken op het moederbord welke pins je nodig hebt voor de power knop en leds aan te sluiten in de corsair kast.

[PilatuS]

De voeding past zonder problemen op het Acer moederbord. De aansluitingen hiervoor zijn gelukkig hetzelfde.
