MSI GTX770 Lightning Lage OC

[devinjanssen]

Ik test de stabiliteit met Unigine Valley op max settings.
1920x1080
DirectX11
Quality: Ultra
Anti-aliasing: x8
Full screen
Duur: 6:min

http://tweakers.net/price...-lightning/specificaties/

Met de onderstaande OC settings blijft Valley stabiel draaien. Ga ik de de CPU of het Geheugen met +10MHz en 100MHz verhogen, dan krijgt Valley een dropdown black screen en worden de default settings ingeschakeld. Valley draait dan wel door maar dan met de default settings. Dit geldt overigens ook voor de Voltage core en geheugen. De Core kan met een max van 12mV omgezet worden, wanneer ik dit doe krijg ik ook dropdowns.

Core 1160 MHz (+10MHz)
Core boost 1212 (+10MHz)
Core Volt 1.200v (+0mV)

Geheugen 1803 MHz (+100MHz) (3602MHz * 2 = 7204MHz)
Aux Volt 0 (+0)
Geheugen Volt (+20mV)

Deze OC settings vind ik aan de erg lage kant, Is Unigine wel het juiste test programma? Met de default settings draai Valley overigens wel door. Met FurMark burin-in benckmark 15 min merk ik niks aan de stabiliteit.

Systeem specificaties
Moederbord: Gigabyte GA-X58A-UD3R (rev. 1.0) (The PCIEX16_1, PCIEX16_2 slots conform to PCI Express 2.0 standard.)
CPU: Intel Core i7 930 2.8 GHz
PSU: Seasonic M12II Bronze 750W (6 maanden oud)

[Lekiame]

Je moet de LN2 BIOS even aan zetten. Die kan tot 100mV.

[devinjanssen]

msmeenge schreef op dinsdag 05 november 2013 @ 12:01:
Je moet de LN2 BIOS even aan zetten. Die kan tot 100mV.

Ik heb van alles doorzocht maar heb geen idee hoe ik deze inschakel.
Opeens werkt de sensor van GPU gebruik niet meer. Deze blijft op 0% staan. Uitgelezen met verschillende programma's, deze werkte eerst wel.

[Lekiame]

bios switch op de kaart even omzetten.

[Lekiame]

En je moet een speciale afterburner hebben die +100mV toelaat op een 770 lightning. Deze staat wel op guru3d.

[devinjanssen]

Ik heb MSI Afterburner 3.0 Beta 15 SE lightning versie geïnstalleerd de mV core kan nu tot 100.
De GPU gebruiksmeter doet het ook weer, na het omzetten van LN2 bios.

Met stappen van+10MHz core en +100MHz geheugen ga ik kijken tot hoever ik hem krijg.
Enig idee welke mV (volt) stappen verantwoord zijn voor het geheugen en de core?

[Lekiame]

Ik had mijn 770 lightning op 1400 core - 7000 memory stable met +100mV
Gaming deed ik altijd gewoon op stock

[devinjanssen]

msmeenge schreef op dinsdag 05 november 2013 @ 14:35:
Ik had mijn 770 lightning op 1400 core - 7000 memory stable met +100mV
Gaming deed ik altijd gewoon op stock

7000? standaard staat hij op 7.010 MHz, voltage 100 zowel bij core als geheugen neem ik aan.

[devinjanssen]

Met welk programma kan ik het beste de stabiliteit meten? Met Valley Benchmark 1.0 en Heaven 4.0 gaat het niet echt worden. Als ik wat hoger kom met de clocks 10+ Mhz core en 200MHz geheugen dan krijg ik al een dropdown black screen van 3 seconden en erna gaat hij verder met de default settings.

Ik ga nu proberen met MSI Kombuster

[eL_Jay]

Eerst de grens opzoeken van de Core-clock dan pas gaan aankloten met het geheugen.

[Lekiame]

8000 bedoel ik trouwens DevinJanssen

100mv + core
memory volt stock.

3dmark 11 doe ik altijd en BF4.

[ Voor 52% gewijzigd door Lekiame op 05-11-2013 17:25 ]

[devinjanssen]

Inmiddels heb ik 3DMark Advanced Edition via steam gekocht.
Na 1,5 dag uitgebreid Fire Strike inclusief demo gedraaid te hebben, ben ik tot de volgende settings gekomen. Deze setting heb ik 2 keer getest met Fire Strike inclusief demo:

Core 1220 MHz (+70MHz)
Core boost 1272 (+70MHz)
Core Volt gemiddeld 1.242v (+75mV)
Power limit 109% (9%)
core tempratuur max 86C

Geheugen 1753 MHz (3505MHz * 2 = 7010MHz)
Aux Volt 0 (+0mV)
Geheugen Volt (+0mV)

Zoals jullie zien heb ik met het geheugen nog niks gedaan. Ik ben aan het twijfelen of ik het hierbij moet laten of door moet gaan met de core OC. De voltage kan tot max 100mV. Nu zit ik op 75, in hoeverre is dit slecht om het uiterste uit te halen? aan de andere kan is deze kaart er wel voor gemaakt. Ik heb OC settings gezien van 100mV met +80MHz. Dan zijn mij settings wel in verhouding oke.

Benchmark verschil default en huidige OC settings:
Default:
Score 6761 with NVIDIA GeForce GTX 770(1x) and Intel Core i7-930 Processor
OC:
Score 6910 with NVIDIA GeForce GTX 770(1x) and Intel Core i7-930 Processor

[eL_Jay]

Wat is eigelijk de reden dat je OC'd?

[Lekiame]

1270 is wel slecht voor een lightning ik zou voor 24/7 gewoon stock settings runnen en voor benchen alles gewoon op max met max fan ook.

[devinjanssen]

eL_Jay schreef op woensdag 06 november 2013 @ 17:09:
Wat is eigelijk de reden dat je OC'd?

Ik wou kijken hoever ik kwam met de lightning. (Beetje spelen )Maar ik vind de prestaties in aantal FPS ingame tegen vallen (stock vs. OC). Ik neem aan dat het geheugen niet het verschil gaat maken.

Ik heb de stabiliteit even in game getest maar nu speel ik gewoon op default settings.

[Lekiame]

wat is stock ook al weer? 1150? ik had 1400 op de core, nou geloof me dat dat verschil van hier tot tokio maakt. Jou CPU is mogelijk de bottleneck? Mijn CPU is namelijk op 4.5ghz geklokt 3770k

[ Voor 13% gewijzigd door Lekiame op 06-11-2013 17:44 ]

[devinjanssen]

1150 inderdaad en 1202 boost. Hoe krijg jij de clock zo hoog? Mijn i7 930 bloomfield draait op standard 2.8 Ghz. Deze tikt in game nauwelijks de 80% aan.

Kun je mij wat meer vertellen over jouw'n aanpak?

[Lekiame]

gewoon volt van de core op +100mV en de rest van de voltages niet aanraken. core op boost 1400 zetten en 3dmark draaien maar!

[devinjanssen]

Oke. Ben benieuwd of hij dan stabiel draait. De core boost kan ik niet aan passen wel de normale clock de 1150 naar 1400. ? Bedoel je die?

[millman]

Lange stabiliteit is niet gegarandeerd op 1400Mhz, daarnaast is elke chip anders. Wat die van msmeenge doe hoeft voor jou chip niet haalbaar te zijn. Daarnaast is een GTX770 @ 1150Mhz prima om alles op te spelen. Hoewel mijn lightning ook de 1424Mhz haalt in 3dmarks toch draai ik m ingame op stock.

Deze kaarten zijn niet voor air OC gemaakt maar voor onder 0. Daar komt de karakteristiek van de chip pas echt naar boven. Zorg gewoon dat je kaart lekker stil is. 1200Mhz boost is toch ook mooi? Hoewel je cpu maar op 80% belast word, kan het wel een hoop FPS schelen als je je cpu eens overclocked. 3,8Ghz op air is meestal wel haalbaar..

** het beste is eens een screenshot te laten zien van afterburner clocks.. Mijn kaart boost stock naar 1267Mhz.. en ik heb hier nog geen screenshot gezien..

[ Voor 17% gewijzigd door millman op 07-11-2013 00:39 ]

[devinjanssen]

Ik heb vanmiddag en morgen vrij, dan probeer ik de CPU en de GPU (verder) OC-en.
Hier onder zijn mijn default settings zowel voor CPU als GPU.

Voor de CPU ga ik de multiplier en CPU FSB stapsgewijs omhoog brengen. Wanneer het onstabiel wordt gooi ik de voltage beetje bij beetje hoger.

Verder voor de GPU kan ik hier lezen dat 100mV geen probleem moet zijn.
Heeft de Power limit 109% meer waarden of deze ook gewoon niet aankomen, enkel core clock en core Volt.?

Printscreen default settings:

http://img716.imageshack.us/img716/1061/9taq.jpg

Printscreen OC settings GPU:
http://img707.imageshack.us/img707/8379/7q9d.png

[devinjanssen]

Ik heb hem eindelijk stabiel met geheugen OC, zowel in game BF3 als 3Dmark firestrike.

Core 1225 MHz (+75MHz)
Core boost 1277 (+75MHz)
Core (+94mV)
Power limit 109% (9%)
core tempratuur max 86C

Geheugen 2001 MHz (4001MHz * 2 = 8.002MHz)
Aux Volt 0 (+0mV)
Geheugen Volt (+0mV)

Firestrike totaal score 7069

Volgende stap is mijn i7 930 2.8 GHz over te OC-en naar 3.2 / 3.4 GHz. Hiervoor ben ik een tutorial aan het doorlezen.

[millman]

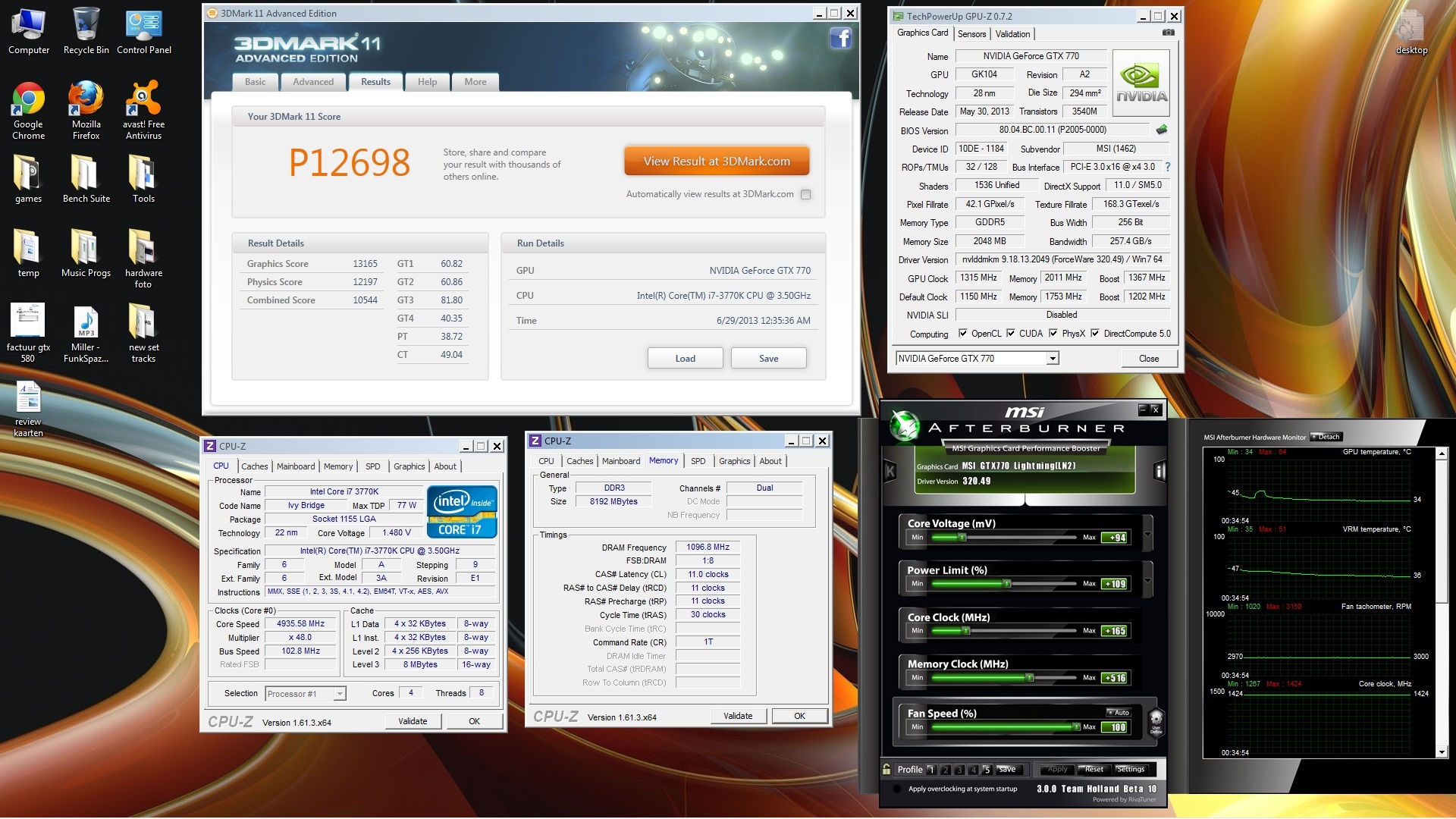

+75Mhz is geen 1225Mhz!!!!!!! Dude, check met afterburner je boostclocks.. die zullen wel 1350 zijn ofzo.. Dat probeer ik al even uit te leggen en vraag daarom om een screnshot met afterburner open monitoring open.. zoals dit:.




Je ziet een +165Mhz clock, in GPU-z een boostclock naar 1367, maar in afterburner monitor draait ie 1424Mhz, dus daarom vraag ik om ie screen. Je snapt er niet heel veel van, is t dan wel verstandig?

[ Voor 40% gewijzigd door millman op 08-11-2013 17:52 ]

[devinjanssen]

millman schreef op vrijdag 08 november 2013 @ 17:48:
+75Mhz is geen 1225Mhz!!!!!!! Dude, check met afterburner je boostclocks.. die zullen wel 1350 zijn ofzo..

Ik snap nu wat je steeds duidelijk wilt maken.

http://img21.imageshack.us/img21/1953/4ta5.jpg

Mijn boost zit op 1293 MHz met (+75MHz). Gisteren tijdens het game wilt hij nog eens crashen (BF3). Zo kan ik enkele keren 3dmark vlekkeloos draaien en een dag later niet meer. Dus toch niet helemaal stabiel.

Als ik de verhouding bij jou zie mV en MHz dan doe ik denk ik iets fout. Heb jij hem lucht gekoeld? Vanavond wil ik nog een poging wagen, van voor af aan opnieuw beginnen. Stappen van +10MHz en wanneer hij onstabiel wordt +5mVolt er bij.

Heb jij nog tips?

[t!n0]

Hij kan prima luchtgekoeld 1.3v draaien 24/7 met aangepast fan profiel.
De koeler doet echt heel goed z'n werk. Zo draaide ik in games 1350MHz 1.3v met mijn GTX680 Lightning destijds en die werd maximaal 64 graden.
Wil je voor safe gaan met een minder luid fan profiel dan is 1.21v wat voor jou 24/7. Dat moet elke kaart aankunnen, een Lightning helemaal.

[devinjanssen]

Oke ik ga vanavond proberen. De voltage zo laag mogelijk houden in verhouding met voltage core. Nu zit ik veel te hoog.

[millman]

ok, het volgende kan je het beste doen:

- open afterburner
- click rechts naast de power limit slider
- unlink powerlimit en temperatuur
- zet de temperatuur op prioriteit en schuif de slider naar 94c
- houd +100mv aan is prima voor 24/7
- verkijk je niet op andermans resultaten, ik heb een gouden chippie, dat doet niet elke kaart (is op lucht).
* een lightning is geen garantie op een hoge OC, het blijft een chip loterij.
- wel redden veel lightnings de 8Ghz ddr5 (+500Mhz) met +60-75mV

Draai lekker op stock settings als je gaat gamen.. bij BF3 maakt t niets uit die kan je al max settings draaien. Je cpu maakt wel zo'n 20 frames per seconden uit, een test met een gtx690 met endgame me allemaal verschillende cpu's

zie hier:

http://forums.anandtech.c...hp?p=34740423&postcount=1

Als je daar eens mee aan de slag zou gaan zou je zeker 10fps moeten goed kunnen maken. Onder air halen de meeste wel 3,8Ghz

[ Voor 4% gewijzigd door millman op 09-11-2013 18:35 ]

[devinjanssen]

Elke regel is 1 test met bepaalde instellingen. Telkens heb ik 3DMark Firestrike met demo laten draaien. Sommige instellingen zijn vaker getest. Het geheugen heb ik vaker en langere tijd op +496 Mhz staan, dit geeft 8 GHz. Hiervoor heb ik geen extra voltage gebruikt.
+10MHz: Ok
+20MHz: Ok
+30MHz: Crash
+25MHz: Crash
+25MHz + 6mVolt: 1x Ok, 1x Crash
+30MHz + 6mVolt: 1x Crash
+25MHz + 13mVolt: 1x Ok, 1x Ok
+30MHz + 13mVolt: 1x Ok, 1 x Crash
+30MHz + 19mVolt: 1x Ok, 1x Ok
+35MHz + 19mVolt: 1x Crash, 1x Crash
+35MHz + 25mVolt: 1x Crash, 1x Crash
+40MHz + 25mVolt: 1x Crash, 1x Crash
+35MHz + 31mVolt: 1x Ok, 1x Ok
+40MHz + 31mVolt: 1x Crash, 1x Crash
+40MHz + 37mVolt: 1x Crash 1x Crash
+40MHz + 37mVolt: 1x Crash 1x Crash
+40MHz + 44mVolt: 1x ok 1x Crash
+45MHz + 44mVolt: 1x ok 1x Crash
+45MHz + 56mVolt: 1x ok, 1x Ok
+50MHz + 56mVolt: 1x Crash, 1x Crash
+50MHz + 63mVolt: 1x Ok, 1x Ok, 1x Crash 88 C max, gedefinieerde ventilator controle aan.
+50MHz + 69mVolt: 1x Crash, “ ”
+50MHz + 75mVolt: 1x Ok, 1x Ok “ ” (GPU clock 1200, boost 1267, Geheugen 4001)
+55MHz + 75mVolt: 1x Crash, 1x Crash “ ”

Volgens mij heb ik in deze loterij geen hoofdprijs gewonnen. Morgen ga ik verder.
Ik hoop dat ik met de cpu meer geluk heb. Ik heb al verschillende handelingen gelezen over het OC-en van i7 920 / 30/ 40 cpu's. Het verschil in cpu in game is zeker aannemelijk. Zeker met 4 generatie cpu's

[millman]

begin eerst alleen met het opzoeken van de max core... daarna zet je die op stock en ga je met het geheugen aan de slag. als je met beide een ECHT stabilele (3u+ gaming) snelheid hebt hgevonden zet je ze alletwee aan. En niet meteen je geheugen op +500Mhz jongen.. begin eerst eens op +200..

[devinjanssen]

+50MHz + 75mVolt: 1x Ok, 1x Ok, Zonder geheugen OC
+55MHz + 75mVolt: 1x Ok, 1x Crash “ ”
+55MHz + 81mVolt: 1x Ok, 1x Ok, 1x Ok, 1x Ok “ “
+60MHz + 81mVolt: 1x Crash, 1x Crash “ “
+60MHz + 88mVolt: 1x Crash, 1x Crash “ “
+60MHz + 94mVolt: 1x Te warm 94 graden “ “ aangepast ventilator profiel

Bovenstaande lijst zijn mijn laatste settings geweest. Door de verwarming in de ruimte scheelt het in de ruimte +5 graden. Dit is ook terug te zien in de koeling. Ik hou het nu even op +55MHZ +81mVolt.

1205 Clock
1280 Boost
3502 Geheugen default Clock

Het geheugen had ik al lost van de core in kleine stappen getest. Ik ben dan ook niet met 496MHz begonnen. 496MHz vind ik een mooie OC zonder de voltage omhoog te hoeven gooien. Dit komt uit op 8Ghz.

[t!n0]

Je kaart wordt veel te warm mits je fan profiel normaal is. Ik zou overwegen de koeler te remounten.
Bij mij werd de kaart op 1.3v core 24/7 niet warmer dan 71 graden tijdens BF3 op 1350MHz core.

[devinjanssen]

t!n0 schreef op maandag 11 november 2013 @ 11:26:
Je kaart wordt veel te warm mits je fan profiel normaal is. Ik zou overwegen de koeler te remounten.
Bij mij werd de kaart op 1.3v core 24/7 niet warmer dan 71 graden tijdens BF3 op 1350MHz core.

Ik heb zojuist de voorste fan in mijn systeem aangezet HAF 920. Tijdens BF3 schommels hij tussen de 65 en 75 graden. Hij draait nu lekker stabiel.
1205 Clock,1280 Boost,8 Ghz Mem

Voorals nog gebruik ik tijdens het game de default settings. Ik probeer wat meer frames te halen door de I7 930 D0 Bloomfield te OC-en.

[millman]

t!n0 schreef op maandag 11 november 2013 @ 11:26:
Je kaart wordt veel te warm mits je fan profiel normaal is. Ik zou overwegen de koeler te remounten.
Bij mij werd de kaart op 1.3v core 24/7 niet warmer dan 71 graden tijdens BF3 op 1350MHz core.

Mijn kaart wordt rond de 77c met +50mV... deze chips worden wat warmer dn je gtx680 vermoed ik...
