Xbox 360 slim condensator

[GlennMartens]

Ik heb hier een xbox 360 slim moederbord van 2011.
Nu is mijn vraag er zitten 2 condensatoren op waarvan ik de waardes wil weten
maar ik kan nergens iets vinden. (misschien zoek ik verkeerd)

Het gaat om de 2 links van de cgpu
(de volgende gegevens staan erop:
- FP
- 08Cd
- 8 2 1
- 2.5

Link naar foto: https://www.dropbox.com/s...jmoo/360%20moederbord.jpg

Mvg,
Glenn

[ Voor 29% gewijzigd door GlennMartens op 22-10-2013 19:10 ]

[GeneralBurrito]

Omcirkel in paint even welke je bedoelt;). Dat is een stuk makkelijker gok ik zo.

[Puch-Maxi]

Even een foto maken van de Cap in kwestie

[GlennMartens]

Puch-Maxi schreef op dinsdag 22 oktober 2013 @ 19:03:
Even een foto maken van de Cap in kwestie

Nu zou het duidelijker moeten zijn.

[Puch-Maxi]

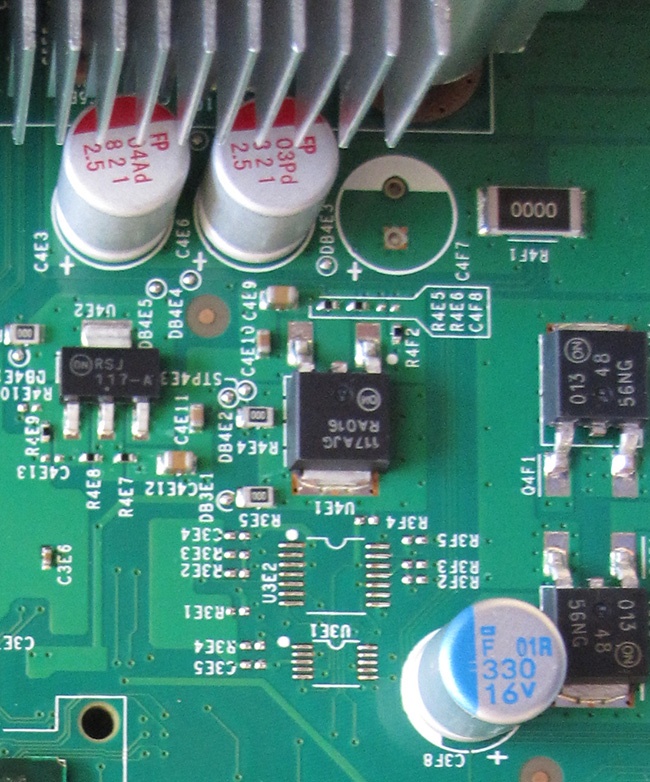

Niet helemaal, we kunnen de waardes niet lezen. Lijkt het hier op:



Zo ja: 820μF 2.5V. Bij twijfel altijd even controleren met je multimeter

[psychoclown]

Hmm lijkt mij iets meer op z'n plaats in EL

[GlennMartens]

Bij mij is 03Pd en 04Ad anders, daar staat bij mij 08Cd
De rest is hetzelfde, bedankt voor de screenshot.

[GlennMartens]

Ik heb even een duidelijkere foto gemaakt. https://dl.dropboxusercon...74909/20131022_095739.jpg

[DaWaN]

Dat zijn FPCAP condensatoren:
http://www.fpcap.jp/en/products/line-up.html
820μF 2.5V

Exacte serie zul je even moeten achterhalen d.m.v. het meten van het formaat

Als je deze condensatoren wilt vervangen moet je goed op de ESR letten: deze specifieke condensatoren hebben een hele lage ESR en weinig 820uF condensatoren in hetzelfde formaat zullen dezelfde lage ESR hebben.

[GlennMartens]

Ik heb geen idee hoe ik dat precies moet meten.
Heb je misschien wat tips voor me?

[memphis]

Meten formaat, dus lengte/diameter en vergelijken met de lijst.

Idd, 821 staat voor 82 x 10^1 uF = 820uF

[GlennMartens]

Dankje voor de reacties. Ik zal het straks eens even gaan uitzoeken.

Edit: de lengte en diameter zijn beide 8mm
