DVD speler IR werkt maar half

[seninha]

Ik heb in de auto 2 9"schermen voor de kids.
Nou heeft eentje een DVD speler maar ook een USB ingang.

Als ik de USB wil gebruiken dan moet ik via de remote dit aansturen. Probleem is dat sinds een tijd de IR remote niet werkt.
battery is goed, en als ik met de camera van mn telefoon naar het ledje kijk deze brandt als ik een knop druk.

Nou was mijn tweede gedachte dat de IR ontvanger misschien niet meer werkte. Maar dat is volgens mij niet het probleem omdat de IR koptelefoon WEL werkt.

Ik heb vandaag even de scherm even uit elkaar gehaald.

Dit is de achterkant van de IR (deze heeft aan de andere kant 4 ledjes aan de rechterkant)

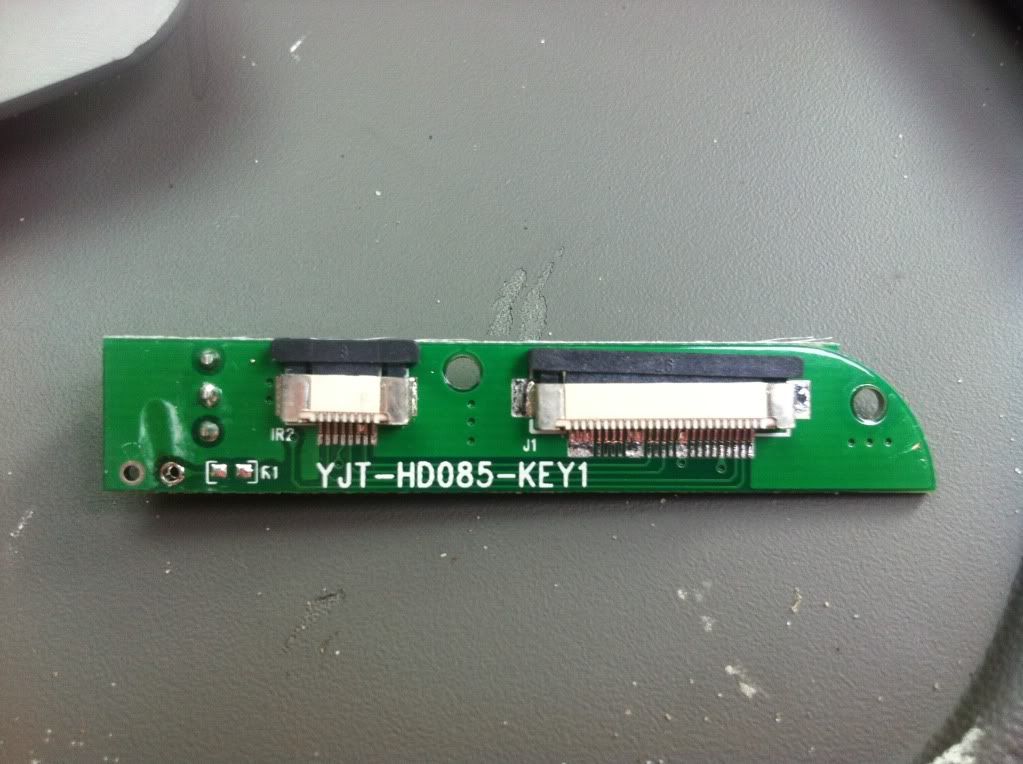

Deze printplaatjes is via een flatkabel aangesloten aan een andere printplaat waar er knoppen op zitten plus een LED welke aangeeft dat het scherm aan staat:

http://i1093.photobucket....382B41B41_zpsa4ce4123.jpg

Nou is het zo dat het LED niet meer brandt: (Linker zwarte LED/oog??? )

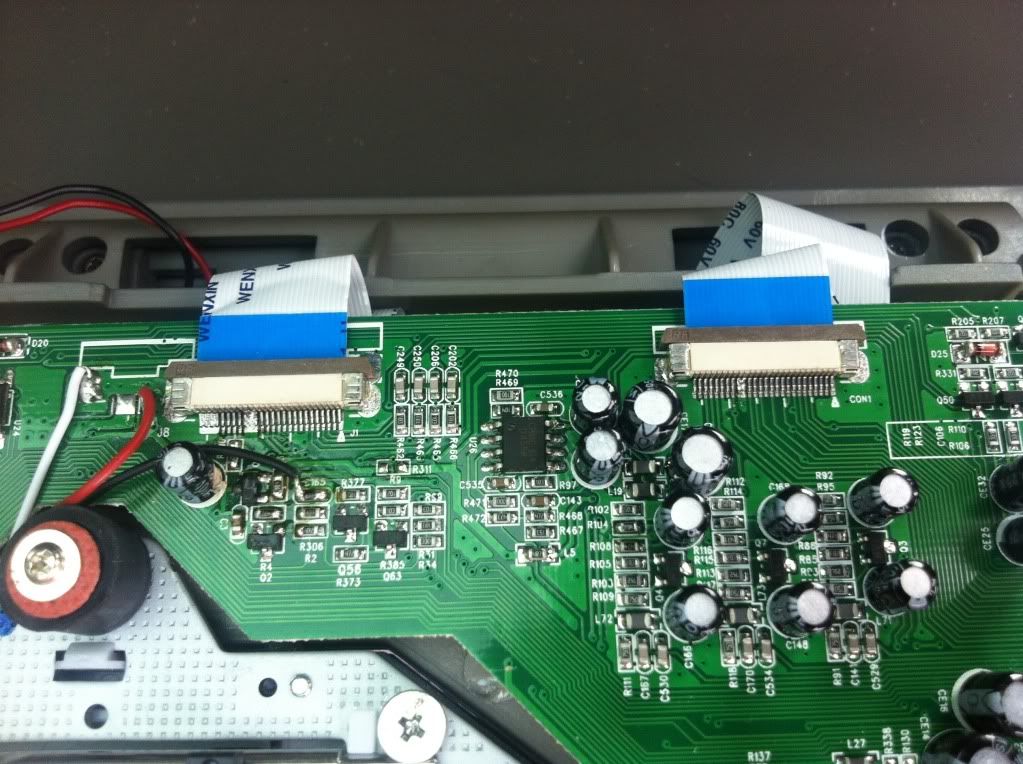

Vanuit deze printplaat gaat het weer naar de grote printplaat: (linker aansluiting)

http://i1093.photobucket....38DCBA291_zpsbe546aec.jpg

Ik weet even niet meer waar ik moet zoeken, vooral omdat de IR koptelefoon wel werkt.
Dan ga ik er van uit dat de IR gewoon goed is.Blijft de vraag waarom remote niet werkt.

Zou de powerled hier iets mee te maken kunnen hebben??

[slopert]

Richt je ab een op de camera van je telefoon. Je zou dan een (pulserend) lichtpuntje moeten zien op het het display van je telefoon. Zo niet, dan is je ab defect.

En ja ik weet dat een ab infra rood licht uitstuurd, maar de sensor van de camera pikt dat op. En op het scherm is het dan zichtbaar.

En voila eerste hit op Google:
http://www.wikihow.com/Ch...itting-an-Infrared-Signal
Met plaatjes

[ Voor 18% gewijzigd door slopert op 07-08-2013 14:53 ]

[Verwijderd]

En dan nog als je het ziet, kan het signaal nog steeds rot zijn. Had laatst iemand waarvan de AB kennelijk niet werkte, en hij had er nieuwe (uit zo'n megapack Duracell) batterijen in gedaan. Ik testen. De AB werkte. Maar dan van heeeeeel dichtbij op het apparaat, nieuw setje batterijen erin en voila.

[seninha]

Zoals ik al aangaf, ik heb met mijn camera gekeken of led ging branden en dat was hetgeval.

verder heb ik de battery overgezet naar een andere remote (voor tweede scherm zonder DVD ) en deze werk dan wel goed.

[Verwijderd]

Nou dan is die zwarte blob kennelijk stuk (waarschijnlijk een ontvanger en zender in één- vandaar dat je IR hoofdtelefoon wel werkt)

[seninha]

dat was mijn idee ook.Kan jammer genoeg geen info er op vinden.
Wat ik wel zou kunnen doen is kijken of de andere scherm de zelfde blok heeft en dan deze omzetten.
Remote wordt op die scherm toch niet gebruikt.

[ Voor 54% gewijzigd door seninha op 07-08-2013 20:37 ]

[Verwijderd]

seninha schreef op woensdag 07 augustus 2013 @ 20:36:
dat was mijn idee ook.Kan jammer genoeg geen info er op vinden.
Wat ik wel zou kunnen doen is kijken of de andere scherm de zelfde blok heeft en dan deze omzetten.
Remote wordt op die scherm toch niet gebruikt.

Of gewoon een random IR transciever blokje kopen?

[seninha]

Ben net aan het zoeken op LED-IR receiver en kwam dit tegen



Lijkt er erg veel op.
http://toptech-led.manufa...rared-Receiver-IR-LED.htm

Nu alleen iets in nederland vinden

[seninha]

Even een update. Vandaag heb ik alles uit elkaar gehaald en toen de IR overgezet van de ene scherm naar die met de DVD.
Jammer genoeg werkt het nog steeds niet.

Voor het geval iets fout ging tijdens het los solderen, heb ik de IR van de DVD op de tweede scherm gesoldeerd ( waar de remote wel werkte) en deze werkt nou ook niet meer.

Nou weet ik niet zeker of het komt omdat de IR op het scherm met DvD on niet werkte en dus stuk is.
Of dat deze stuk gegaan is tijdens het los solderen (IR welke eerst wel signaal kreeg doet nu niets meer)

Daarom heb ik maar nieuwe besteld bij Conrad. Kijken of dat wel iets oplost.
Ga deze eerst in de tweede scherm inbouwen. Zou dan moeten werken.

Dan pas ga ik het scherm met DVD aanpakken.
Als dit niets oplost dan zou ik echt niet weten hoe verder. Maar dat zien we dan wel.

[Damic]

Dat zwarte blokje is een ir ontvanger en als je goed had gekeken staat daar ook een nummer op, dus zoeken op die nummer.

[seninha]

Haha zo wijs ben ik ook wel .Jammer genoeg kom ik met 89M4 niet ver
