Aansluiten Front panel op Gigabut Z68xp-UD3?

[eL_Jay]

Hoioi,

Net mijn nieuwe mobo ter vervanging van een defecte asus p8p67 binnengekregen.
Nu kom ik echter een probleem tegen. I.t.t. mijn Asus levert GB geen plug mee waardoor ik alle kabeltjes van het fornt paneel los moet aansluiten (asus plug heeft een andere lay-out, die niet in de GB past)
Ik heb echter geen idee welke kleuren wat betekenen en aangezien +/- hierbij wel belangrijk is roep ik jullie hulp in.

Graag hoor ik van jullie welke kleuren positief en welke kleuren negatief zijn.

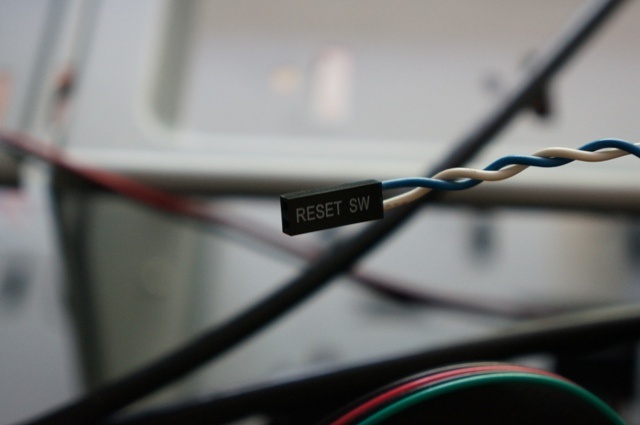

ResetSwitch (blauw/wit)


HDD led (rood zwart)


Power Switch (groen/zwart)


Alvast bedankt

[Tens]

Bij de reset en power switch maakt het niet uit hoe je ze aansluit, voor de hdd led wel, rood plus en zwart min is een goede gok, als dat niet werkt andersom

Vaak staan er wel tekentjes op het mobo, maar er staat zeker een duidelijk plaatsje in je handleiding.

[eL_Jay]

In de handleiding staat inderdaad waar ik ze moet plaatsen.
Probleem is dus dat ik het dus niet op de kabels kan aflezen.
Ik ga het in ieder geval proberen en hoop dat ik niets frituur.

[iMick]

Met Gigabyte was het volgensmij altijd dat ze met de tekst naar buiten in de header moesten. Zo ben ik er wel eens achtergekomen wat de positieve en negatieve kant is.

[Verwijderd]

[b][message=40650904,noline]
Ik heb echter geen idee welke kleuren wat betekenen en aangezien +/- hierbij wel belangrijk is roep ik jullie hulp in.

Nee, is echt niet belangrijk.
Wanneer je een LED verkeerd aansluit werkt deze niet, maar ze gaat er ook niet stuk van.

ResetSwitch (blauw/wit) = + & - maakt niet uit
HDD led (rood zwart) = rood +; wit -
Power Switch (groen/zwart) = + & - maakt niet uit

Witte / zwarte kabels horen in princiepe altijd negatief te zijn en de andere kleuren zijn dan positief. (dit is vastgelegd in een normering)

[TheDeeGee]

Op de stekkertjes staat een klein driehoekje, dat is de +.
