I7 3930K met TPC 800 en 2 x NF-S12A PWM wordt erg warm

[steven2]

Ik heb sinds een paar dagen een pc gebouwd op een 3930K.
Zonder te overclocken wordt de CPU cores al erg heet, namelijk idle 48 graad en met volledige belasting 80 graden.

Ik heb de koeler al opnieuw geplaatst met iedere keer andere manier van koelpasta plaatsen en de bovenstaande waarden zijn momenteel het laagst.
Kunnen die NF-S12A het misschien niet aan? Ik heb ze al volledig draaien, namelijk om 1200 toeren.

iemand misschien een tip om het wat te verbeteren?

[pummetje]

ik zie dat je hem overklokt hebt?
misschien heb je een wat te hoge vcore voltage

check de koeler goed na en maak de cpu en koeler eens schoon met alcohol en doe er goede nieuwe koelpasta op


succes

[steven2]

Ik heb de cpu al op stock draaien en de vcore staat dus dan toch ook op stock?

Alcohol en nieuwe pasta heb ik vanmiddag al gedaan.

[DCG909]

Hoe heb je dan die overklok toegepast? met auto voltages?
Want als je met vaste voltages hebt gewerkt, dan zullen deze nog steeds aanwezig zijn op de cpu.

Sla anders je OC profiel in de Bios op en druk daarna op de CMOS knop (achterop je I/O paneel), dan weet je zeker dat alle instellingen op stock zouden moeten draaien (correct me if I'm wrong)

[steven2]

DCG909 schreef op woensdag 24 juli 2013 @ 07:19:
Hoe heb je dan die overklok toegepast? met auto voltages?
Want als je met vaste voltages hebt gewerkt, dan zullen deze nog steeds aanwezig zijn op de cpu.

Sla anders je OC profiel in de Bios op en druk daarna op de CMOS knop (achterop je I/O paneel), dan weet je zeker dat alle instellingen op stock zouden moeten draaien (correct me if I'm wrong)

De overclock was met vaste voltages hemaakt door de auto tuner. Ik toen getest met prime95, maar de waardes gingen zo snel omhoog dat ik prime gelijk weer heb laten stoppen na een minuut. (ging al over de 90 graden)

Ik het bios gecleared met de een jumper (aan de achterzijde is alleen om een bios te updaten met een usbstick). Voor de zekerheid ook maar even de batterij er even uit gehad, want de tijd bleef gewoon dor werken)
Nu haalde ik na het opstarten in windows maar een turbo van 3500Mhz. In het BIOS de turbo naar 38x gezet.

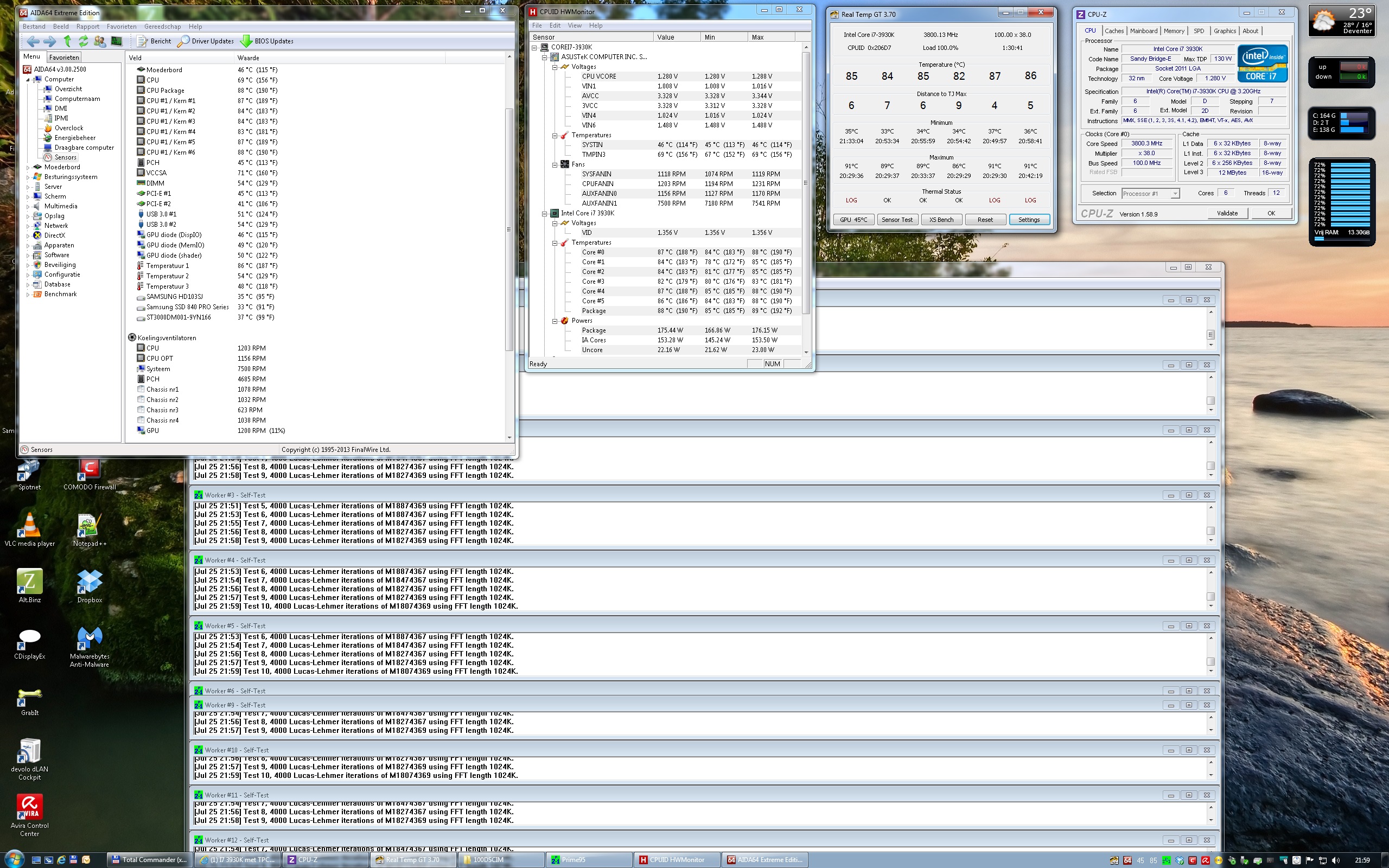

Ik haal nu 40 graden idle en 76 graden load. De vcore staat bij load op 1.280v

Volgens mij zijn de temps nog aan de hoge kant

[PilatuS]

Voel eens aan de koeler als de CPU iets van 70 graden is. Is de koeler niet heet is het contact of overdracht niet goed.

[Spaiker]

Misschien stomme opmerking, maar staan je fans de juiste kant op? Niet dat alles intake is.

[Powrskin]

fans en koeler is best degelijk, is strak genoeg aangedraaid?
welke kast wordt gebruikt en welke koelpasta?

default voltage moet volgens mij zijn: 1.160v

[DCG909]

MarkoVie schreef op donderdag 25 juli 2013 @ 19:34:
Misschien stomme opmerking, maar staan je fans de juiste kant op? Niet dat alles intake is.

Ohh, dat kan idd ook...
Ik had eens met mijn set geëxperimenteerd met de out-take fan naar binnen gericht. Mijn redenatie was, dat de radiator fans meer dan genoeg lucht weg zouden trekken en misschien baat zouden hebben bij nog wat lucht aanvoer.
Well, dat werkt dus exact anders... CPU temps waren iets hoger en de NB regio koelde er gewoon veel slechter door... (heb er een sensor hangen)

Dus het is niet zo'n gek idee om je airflow schema eens langs te lopen

[steven2]

PilatuS schreef op donderdag 25 juli 2013 @ 19:30:
Voel eens aan de koeler als de CPU iets van 70 graden is. Is de koeler niet heet is het contact of overdracht niet goed.

De koeler wordt niet echt voelbaar warmer. Als ik mijn hand achter de pull-fan hou dan voel ik wel warme lucht.
Ik heb de koeler volgens mij goed geplaatst met de voor bijgeleverde 2011-afstandsbussen. Ik kan overigens mijn koelblok wel een beetje draaien als hij gemonteerd is.
Met mijn 920 met prolimatech Megahalems koeler was dit niet mogelijk, omdat deze werkt met een een soort brug die zich vastzet met 2 pinnen in de onderkant van het koelblok.

MarkoVie schreef op donderdag 25 juli 2013 @ 19:34:
Misschien stomme opmerking, maar staan je fans de juiste kant op? Niet dat alles intake is.

De fans staan, volgens mij, wel goed. Zie foto's

Powrskin schreef op donderdag 25 juli 2013 @ 20:00:
fans en koeler is best degelijk, is strak genoeg aangedraaid?
welke kast wordt gebruikt en welke koelpasta?

De kast is een Fractal Design Define XL en ik heb als koelpasta Artic MX 4 gebruikt. De pasta heb ik met verschillende technieken proberen aan te brengen, maar de 5 dots methode werkte het beste. Ik heb weinig pasta aangebracht, omdat dit alleen nodig is om de microgaatjes te vullen.

default voltage moet volgens mij zijn: 1.160v

Als ik de turbo uitzet, zodat ik 3200Mhz draai, dan is het voltage 1.120v. Ik weet dus niet of dit met de turbo ook moet zijn.

Ik heb ook even mijn hardwarelijst erbij gepost en een paar foto's

#	Product	Prijs	Subtotaal
1	Intel Core i7 3930K Boxed	€ 504,90	€ 504,90
1	Asus Sabertooth X79	€ 285,-	€ 285,-
1	Asus EAH6970 DCII/2DI4S/2GD5	€ 0,-	€ 0,-
1	Samsung Spinpoint F3 HD103SJ, 1TB	€ 73,05	€ 73,05
1	Seagate Barracuda 7200.14 ST3000DM001, 3TB	€ 106,88	€ 106,88
1	Creative X-Fi XtremeMusic	€ 0,-	€ 0,-
1	Fractal Design Define XL USB 3.0 Black Pearl	€ 129,95	€ 129,95
1	Cooler Master TPC 800	€ 45,40	€ 45,40
1	Noctua NF-S12A PWM, 120mm	€ 17,20	€ 17,20
1	G.Skill RipjawsZ F3-17000CL9Q-16GBZH	€ 158,60	€ 158,60
1	LG GH24NS95 Zwart	€ 0,-	€ 0,-
1	Nexus RX-8500	€ 95,40	€ 95,40
1	Samsung 840 series Pro 256GB	€ 195,99	€ 195,99
Bekijk collectie Importeer producten		Totaal	€ 1.612,37

[PilatuS]

Als de koeler niet warm wordt weet je waar het probleem zit.

[steven2]

PilatuS schreef op donderdag 25 juli 2013 @ 21:51:
Als de koeler niet warm wordt weet je waar het probleem zit.

Hoe kan het dat mijn pull-fan toch warme lucht uitblaast?

[PilatuS]

steven2 schreef op donderdag 25 juli 2013 @ 22:09:
[...]

Hoe kan het dat mijn pull-fan toch warme lucht uitblaast?

Je hebt natuurlijk wel wat contact anders zou de CPU 120 graden worden. Alleen als de CPU 70 graden is en de koeler is niet heet, dan komt de warmte toch niet voldoende in de koeler terecht, anders zou de koeler ook iets van 50 graden zijn. Het probleem zit dus in de warmteoverdracht van CPU naar koeler. Dit kan natuurlijk door van alles komen. Niet vlakke CPU of koeler. Teveel of te weinig pasta. Slecht gemonteerde koeler. Als de koeler niet heet wordt en de CPU wel moet het in contact zitten met koeler en CPU, nu alleen nog uitzoeken wat het precies is.

Feit blijft natuurlijk wel dat dit een dikke CPU is die zelfs op stock nogal wat warmte produceert op een relatief kleine oppervlakte. Die warmte naar de koeler krijgen is lastig. Ik draai hier met high-end waterkoeling en ik kan niet verder klokken omdat de warmte niet in het water te krijgen is. Er is gewoon niet voldoende contact qua oppervlakte met de koeler en CPU.

[ Voor 20% gewijzigd door PilatuS op 25-07-2013 22:20 ]

[steven2]

Zou het probleem ook in het contact tussen heatsink en chip kunnen zitten?

[DCG909]

steven2 schreef op donderdag 25 juli 2013 @ 23:57:
Zou het probleem ook in het contact tussen heatsink en chip kunnen zitten?

Dat is dus ook wat hij probeert te vertellen....

Zet de PC gewoon aan met de deur open, doe je ding waardoor ie warm wordt en voel aan zo'n vin van je koelblok (van de cpu) aan.
Is het gewoon "echt" warm (60 graden zou zeer moeten doen etc.) dan ligt het probleem ergens anders (of je hebt je fans uit staan...), kun je je hand er makkelijk op leggen, dan ligt het aan de bevestiging van de koeler op je CPU.

[steven2]

Ik bedoelde de cpu-heatspreader.

[Verwijderd]

Ik kreeg mijn 3930k ook niet geweldig gekoeld met een lucht cooler (Frio Advanced cooler). Ik kreeg ook van die temps die jij nu hebt zonder over te clocken. Nu heb ik een Corsair H80 ( pricewatch: Corsair Hydro Series H80 ) met stille andere fans en op zijn "zachtst" draaien. Onder full cpu load haal ik nu net de 60 C, idle is het zo rond de 40C . Het is gewoon de chip die belachelijk warm wordt / veel energie verbruikt.

[Powrskin]

dacht even dat ik 2 fans tegen elkaar in het cpublok in zag blazen maar toch niet
als je de cpukoeler nog kan bewegen zit hij niet strak genoeg op de cpu, strak en goed strak scheelt zo 10c

jah het is wel een heethoofd, maar moet goed te doen zijn helemaal op stock volts

[P. Herz]

is het ook erg warm op je kamer? want dat is natuurlijk ook iets..

[steven2]

DCG909 schreef op vrijdag 26 juli 2013 @ 00:35:
[...]


Dat is dus ook wat hij probeert te vertellen....

Zet de PC gewoon aan met de deur open, doe je ding waardoor ie warm wordt en voel aan zo'n vin van je koelblok (van de cpu) aan.
Is het gewoon "echt" warm (60 graden zou zeer moeten doen etc.) dan ligt het probleem ergens anders (of je hebt je fans uit staan...), kun je je hand er makkelijk op leggen, dan ligt het aan de bevestiging van de koeler op je CPU.

Ik heb net de cpu opnieuw geplaatst, schoon gemaakt en weer van past voorzien. Weer een test gedaan en kom weer op hoge waarden. 83-88 graden bij een snelheid van 3800Mhz.
Als ik de koeler vastpak na een half uur prime95 voel ik wel dat deze warm aanvoelt, maar niet dat deze echt tegen een 60 graden is. Dit heb ik wel als het koelblok aanraak van de stroomvoorziening deze voelt een stuk warmer en zou toch wel ergens tegen de 70 graden kunnen zijn. Dit kan ook wel kloppen, want in thermalradar geeft hij een temp aan voor de vcore van 79 graden en voor vccsa een 65 graden onder load
De temperatuur op mijn kamer zou nu wel ongeveer 27 a 28 graden zijn.

*UPDATE*

IK heb net mijn kast weer rechtop gezet en nu wordt hij nog warmer
Ik heb de test afgebroken na nog geen 40 sec. Toen ging 1 core al over de 90 graden.

[ Voor 9% gewijzigd door steven2 op 26-07-2013 11:09 ]

[Powrskin]

Ik heb niet echt ervaring met het vastzetten van deze koeler, maar je schroeft hem erop zo te zien.
Misschien even een manier bedenken dat hij iets strakker kan?
een blok van 60c dan brand je aardig je vingers, 80c+ is bijna instant aanbranden.

wel maf dat het stroomblokje ook nog zo warm wordt terwijl er toch aardig airflow omheen zit.

[steven2]

Powrskin schreef op vrijdag 26 juli 2013 @ 11:37:
Ik heb niet echt ervaring met het vastzetten van deze koeler, maar je schroeft hem erop zo te zien.
Misschien even een manier bedenken dat hij iets strakker kan?
een blok van 60c dan brand je aardig je vingers, 80c+ is bijna instant aanbranden.

wel maf dat het stroomblokje ook nog zo warm wordt terwijl er toch aardig airflow omheen zit.

Ik heb ook nog eens zitten kijken om het nog strakker te krijgen, maar zoals je op deze foto ziet is dat waarschijnlijk niet mogelijk. Volgens mij draait hij al helemaal vast tot aan het ringetje

[DCG909]

Als je toegang hebt tot een andere koeler moet je die even proberen... Dit systeem lijkt erg beperkt..... en zet volgens mij niet zo gek veel kracht.

[Verwijderd]

steven2 schreef op dinsdag 23 juli 2013 @ 20:58:
Ik heb de koeler al opnieuw geplaatst met iedere keer andere manier van koelpasta plaatsen

Ik verbaas me over deze kreet eigenlijk? Op hoeveel manieren kun je zo dun mogelijk een flinterdun laagje koelpasta aanbrengen? Het enige serieuze verschil dat ik me kan indenken is "dikker", wat al je problemen zou verklaren...

[Verwijderd]

Hoeveel koelpasta heb je erop gedaan, rijstkorrel is meer dan genoeg.
Midden een rijstkorrel koelpasta en je koeler plaatsen en niet uitsmeren of meer dan dat aan pasta gebruiken.

[steven2]

Verwijderd schreef op vrijdag 26 juli 2013 @ 14:52:
[...]

Ik verbaas me over deze kreet eigenlijk? Op hoeveel manieren kun je zo dun mogelijk een flinterdun laagje koelpasta aanbrengen? Het enige serieuze verschil dat ik me kan indenken is "dikker", wat al je problemen zou verklaren...

Ik heb de dot en 1 lijn en 2 lijn methode geprobeerd, De 2 lijn methode gaf de beste smering en de laagste temps. En ik Ik heb verschillende doseringen geprobeerd, want te weinig is ook verkeerd.

[Reveltoorn]

Ik lees dat je weer @stock setting draaid, geld dit ook voor de Vcore (auto) ?

Wat geeft CPUz aan als Vcore ? 1.28 volt dus (eerder gepost screen)

Sorry geen tips dan dat al eerder is gezegt:

andere cooler of bios reset

[ Voor 51% gewijzigd door Reveltoorn op 26-07-2013 16:01 ]

[steven2]

Inmiddels heb ik de hele pc bij de shop ingeleverd. Een uur later kreeg ik al een email.
De cpu is defect en deze wordt vervangen. Helaas was hij niet meer op voorraad. Woensdag komt hij mogelijk binnen.
Alleen moet ik voor deze doa wel test en montagekosten betalen van 35 euro

[PilatuS]

Alleen moet ik voor deze doa wel test en montagekosten betalen van 35 euro

Dat is een keuze bij zelf bouwen en problemen niet zelf uitzoeken maar laten uitzoeken.

[Reveltoorn]

35euro valt nog mee, het is wel zonde. Maar als het nu is opgelost. Hoeveel uur heb je er zelf al in gestopt

[Powrskin]

steven2 schreef op vrijdag 26 juli 2013 @ 20:57:
Inmiddels heb ik de hele pc bij de shop ingeleverd. Een uur later kreeg ik al een email.
De cpu is defect en deze wordt vervangen. Helaas was hij niet meer op voorraad. Woensdag komt hij mogelijk binnen.
Alleen moet ik voor deze doa wel test en montagekosten betalen van 35 euro

dus zou betekenen dat de heatspreader van de cpu zelf niet goed contact maakte?
komt niet vaak voor, maar kan sinds het tegenwoordig niet meer gesoldeerd wordt maar ook met pasta erop zit

in elk geval een oplossing en jij bent nu pro in cpu koeler installeren.

[steven2]

Powrskin schreef op vrijdag 26 juli 2013 @ 22:26:
[...]


dus zou betekenen dat de heatspreader van de cpu zelf niet goed contact maakte?
komt niet vaak voor, maar kan sinds het tegenwoordig niet meer gesoldeerd wordt maar ook met pasta erop zit

in elk geval een oplossing en jij bent nu pro in cpu koeler installeren.

Lijkt een beetje op ervaringen van meerdere personen, die ik op internet gezien had, waarvan er een paar zelfs de heatspreader los hebben gesneden en opnieuw hebben voorzien van koelpasta. Vaak lag het ook aan de lijm waarmee de heatspreader vast zat aan de pcb. Deze drukte juist de heatspreader van de chip af, waardoor er bijv. 1 core heel erg hoge temperatuur kreeg.
Misschien was dit ook de reden, dat de cpu iets moeilijker onder de retentionklemmen ging van de socket.
Maar dat zou de koeler juist meer strakker op de heatspreader moeten drukken

Reveltoorn schreef op vrijdag 26 juli 2013 @ 21:42:
35euro valt nog mee, het is wel zonde. Maar als het nu is opgelost. Hoeveel uur heb je er zelf al in gestopt

Ja, als hiermee mijn probleem opgelost is, dan valt het nog mee. Ik kon helaas veel testen omdat ik geen andere koeler voor handen had die kon aansluiten op een 2011 bevestiging.


***UPDATE***

Ik kwam er vanochtend achter dat ik de verkeerde schijven uit de pc had weggehaald (Het was mijn bedoeling om de 2 dataschijven eruit te halen, zodat ik nog wel bij mijn backups en data zou kunnen via een andere pc, maar ik had een data en boot schijf uit de pc gehaald.
Nu vraag ik mij wel af hoe het kan dat men zo snel tot de conclusie konden komen, dat de cpu defect is.
16:15 is het systeem ontvangen en voor 17:00 al een antwoord dat de cpu defect is

[ Voor 15% gewijzigd door steven2 op 27-07-2013 15:26 ]

[steven2]

Ik heb vandaag nagevraagd wat ze gevonden hadden. De coretemps zouden wel goed moeten zijn, maar de totale cpu temperatuur zou op 128 graden blijven staan. Dit houd volgens mij dan in dat het probleem bij de heatspreader ligt.
Ik heb tevens ook voorgesteld om die tpc800 te laten vervangen door noctua nh-d14 se2011, omdat ik toch het idee hebt dat de tpc800 wat speling heeft. Dat gaan ze als de cpu vervangen is ook controlleren.

[DCG909]

Ik ga er van uit dat die veel beter zal koelen dan de TPC800
De NH-D14 is misschien wat oud aan het worden, maar het is nog steeds een van de beste lucht koelers
(hangt een in mijn ouders pc, in een Fractal Design Define XL R2 en de koel prestaties zijn zeer goed )

[steven2]

Ik heb net weer gekeken bij mijn rma status. Er staat nu ook een moederbord geregistreerd. Volgens mij is er dus toch meer aan de hand
Ik verder nog geen email gehad van de shop.

[Reveltoorn]

Vreemd, maar hoop dat je een leuk cadeau krijgt

Gefeliciteerd

[DCG909]

Hebben ze zelf misschien een in de socket verbogen?
Of is het niet zo dat je socket temp bleef hangen op 128 graden? Die zit meestal op de mobo (zit op mijn mobiel dus.ik kan nu even niet.zo 1,2,3 kijken...)

En idd gefeliciteerd

[steven2]

Ja, dat klopt ik ben jarig, dank je

[ Voor 13% gewijzigd door steven2 op 31-07-2013 11:12 ]

[steven2]

Ik ben aan het einde van de middag gebeld. Ze hebben cpu, moederbord en koeler vervangen.
De koeler hebben ze vervangen door de noctua met bijbetaling. De temperatuur zou nu ca 69 graden moeten zijn onder load.
Ik heb het alleen nog niet kunnen redden om op tijd bij de winkel te zijn. (Etentje van de verjaardag liep uit)
Morgen om 9 uur maar de pc weer ophalen

[steven2]

Ik heb inmiddels mijn pc weer terug en 53 EUR lichter

Ik heb eerst mijn moederbord weer los moeten maken uit de kast, omdat er nog aan sticker aan de IO-poorten kant zat, bij de uitgang waar de lucht van de VRM-heetpipe uitgeblazen wordt, die ik eerst verwijderd moest worden Foutje, kan gebeuren
Na alles weer in de kast gebouwd weer een test gedaan

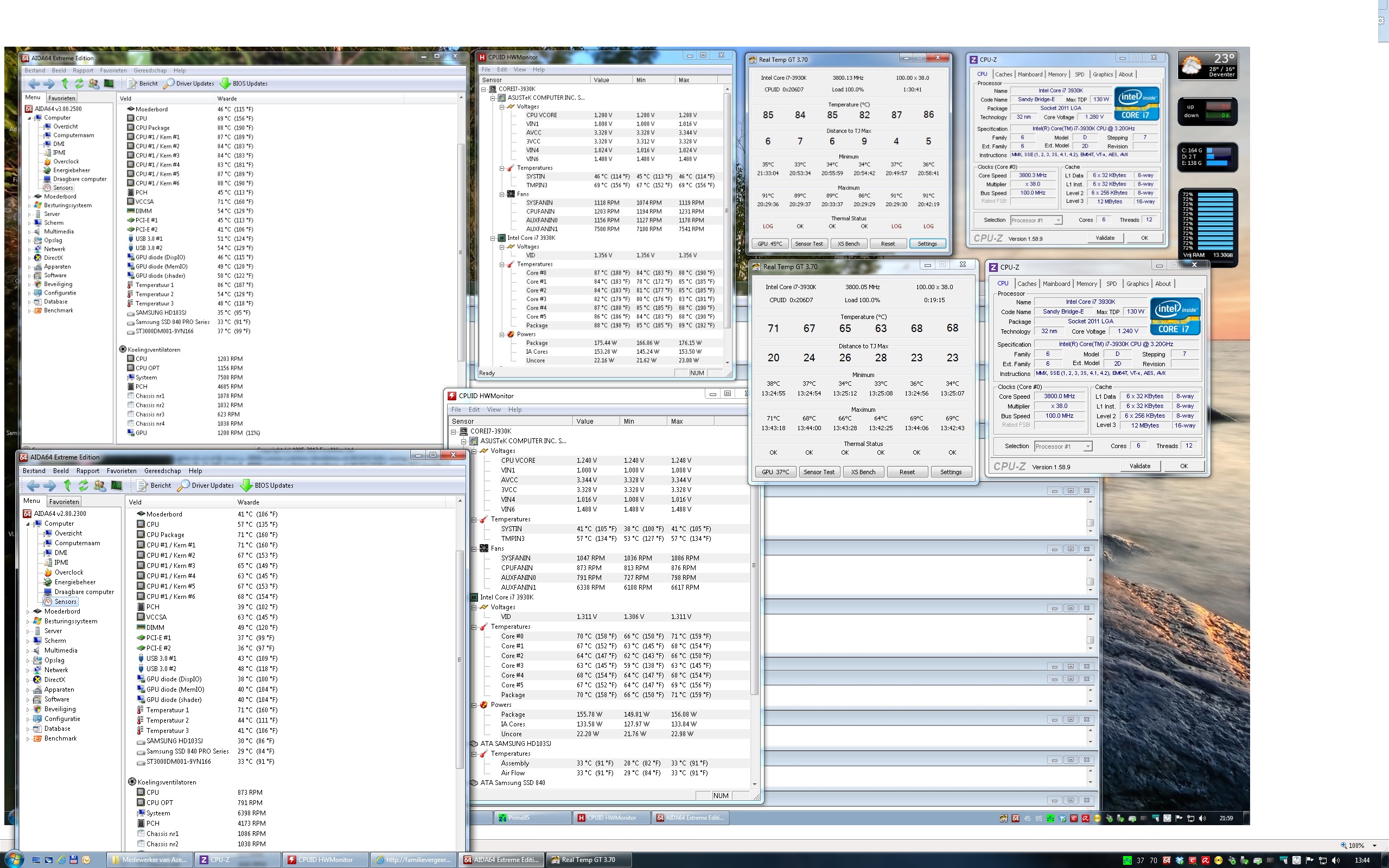

Ik heb de waarden even onder de oude waarden geplakt en nu zie je de verschillen.
Het lijkt erop dat verschillende voltages ook omlaag zijn gegaan, terwijl er dezelfde instellingen in het BIOS zijn gebruikt
Het is wel een lagere versie van het BIOS, namelijk 3305. Ik had bij mijn andere moederbord versie 4005.

Is het nog verstandig om de bios te updaten?

[Reveltoorn]

Lagere voltage en temps is alleen maar gunstig.

Denk ook niet dat je het kan vergelijken, je cpu en bord waren immers defect.

Bios updat is nog niet nodig, ga eerst meer eens draaien

Daarna is het misschien verstandig om dit topic te lezen/volgen:

Sandy Bridge-E LGA2011 Core i7 Overclock topic

Succes

[ Voor 26% gewijzigd door Reveltoorn op 01-08-2013 15:01 ]
