nieuwe kabel kvm switch solderen

[Mental]

Ik heb een probleempje, of eigenlijk 3.
2 daarvan zijn katten met een voorliefde voor kabeltjes
Het derde probleem is een direct gevolg daarvan, ik heb een belkin usb kvm switch ( http://www.engadget.com/2...lkin-flip-usb-kvm-switch/ )
waar vanaf de switch met een jackplug een knop verbonden zit; deze draad was helaas doorgeknaagd.
Nu kwam ik op het geniale idee om dan het draadje dan maar opnieuw vast te solderen in het knopje (jackplug is gegoten) maar vergat 1 ding:

Onthou welke kleur waar vastzat.

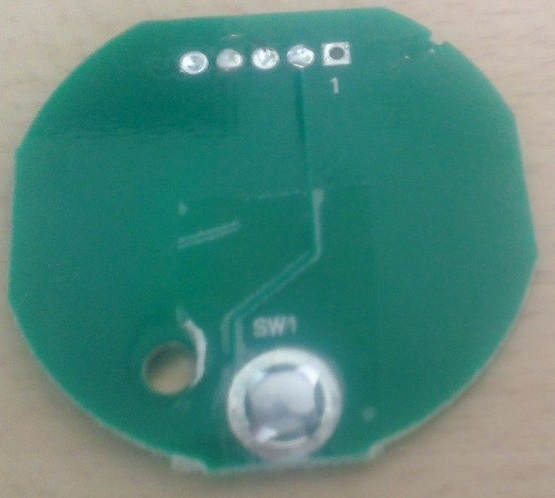

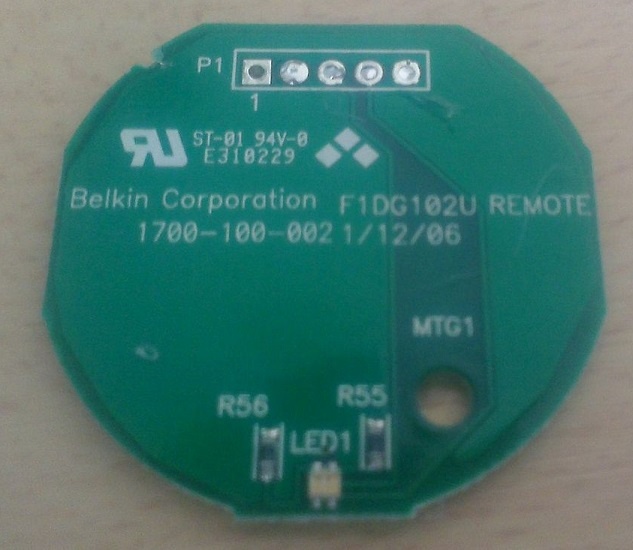

Nu zit ik dus met een printplaatje en een kabeltje waarvan ik geen idee meer had welke kleur waar zat. Hieronder de voor- en achterkant van het printplaatje (klikbaar); het metalen rondje is het knopje wat vakkundig met een plakbandje op zijn plaats gehouden wordt.

Heeft iemand de geniale ingeving waaraan ik zou kunnen herkennen wat waar hoort? (ik heb wit, zwart, groen en rood en ga er voor het gemak maar even vanuit dat ze de juiste kleurcodes hebben gebruikt, zo niet dan is het jammer).

[Weezer-DC]

fototje van de kabel en de kleurtjes ?

[Mental]

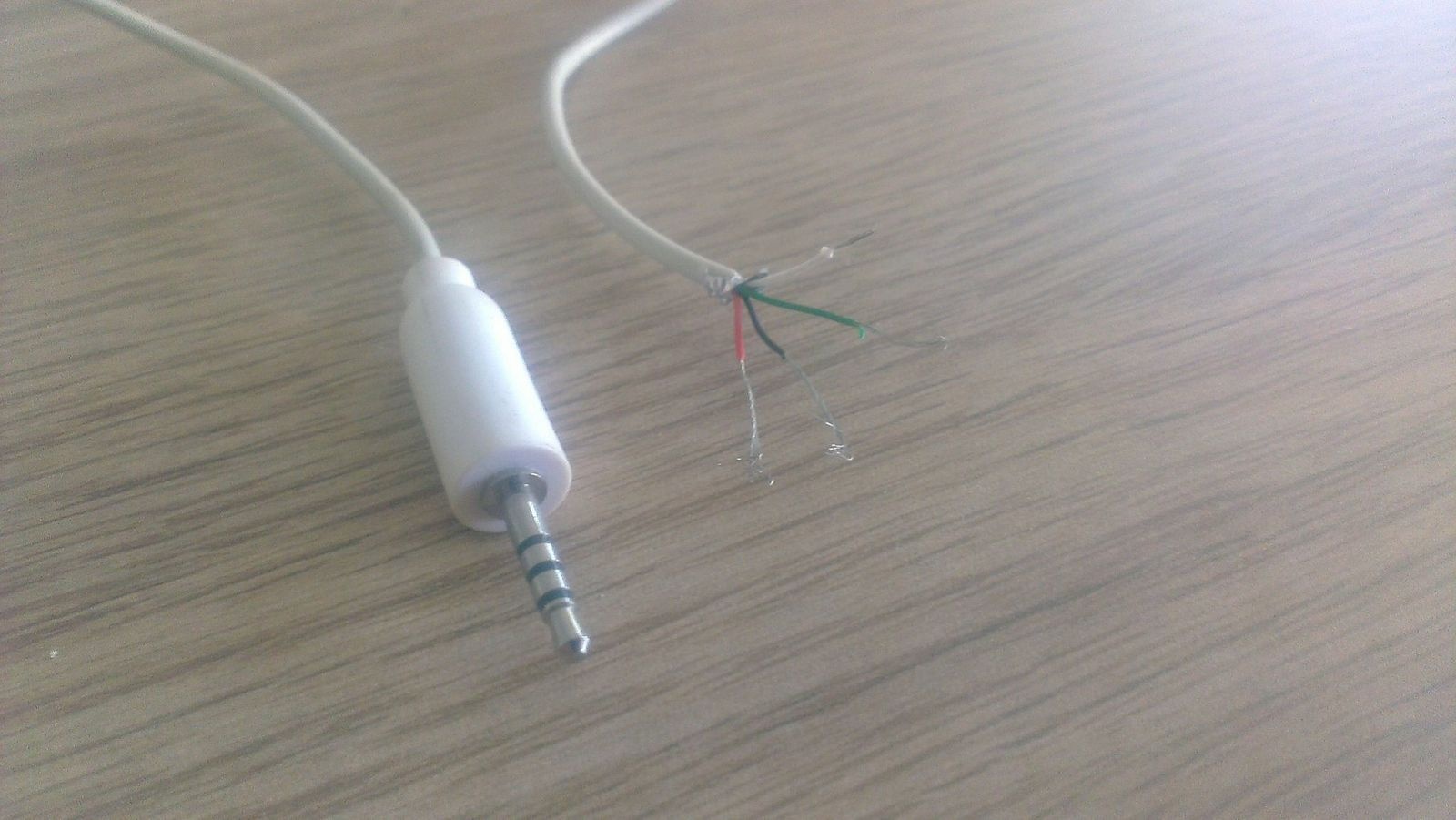

Vraag me af wat je er aan hebt maar baat het niet dan schaad het niet:


Het is overigens de originele kabel alleen iets ingekort.

[ Voor 11% gewijzigd door Mental op 15-07-2013 15:20 ]

[SA007]

Ik denk niet dat je snel iemand zal vinden die dezelfde heeft en het voor je kan controleren.

Als je een multimeter hebt zou ik het gewoon zelf uitzoeken:

1. Uitvinden welke de ground is.
Duw de kabel in de kvm switch en meet tussen een stalen deel van de KVM (bijv een van de VGA schroefjes ofzo) naar je 4 draadjes.
Een daarvan zal een verbinding geven, dit is je ground en die moet in aansluiting 5. (1 is de vierkante).

2. Uitvinden welke de schakelaar is.
Hiervoor moet je wel een weerstand hebben, zou iets tussen de 100 en 470 Ohm pakken, de verbind je tussen elk van de overgebleven draadjes en ground (die je eerder gevonden heb) terwijl het apparaat aanstaat.
Dat is niet gevaarlijk ofzo.
Een van de draadjes via de weerstand naar ground zal de knop bedienen, deze moet dan op aansluiting 2.

De 2 die je overhebt moeten op aansluiting 3 en 4, maakt niet uit welke je waar zet.
Als je die verkeerdom hebt heeft het ledje alleen verkeerde kleurtjes, als je je daaraan stoort kan je 'm omdraaien.

[Mental]

Ok, hij werkt maar nu inderdaad met de led op de verkeerde kleur
Wit is ground en groen is schakel (wel zonder weerstand moeten doen maar vooruit).

1 t/m 4: wit, rood, zwart, groen

Thanks

Met de goede kleur led zou het dus zijn: wit, zwart, rood, groen

[ Voor 15% gewijzigd door Mental op 15-07-2013 16:45 ]
