Fancontroller Fracatal Design R4

[whatupdoc]

Hallo medemensen. Ik ben aan mijn eerste pc build begonnen (bijna af) maar loop tegen een aantal dingen aan.

Ten eerste. Ik heb deze case pricewatch: Fractal Design Define R4 Pearl Black
Deze behuizing heeft een fan controller.


Hiervandaan lopen er 4 kabels.
Dit is de eerste

Dit zijn de anderen.

al deze kabels komen vanaf de fancontroller.
Ik ben verward omdat ik bij verscheidene youtube filmpjes zag dat ze de case fans gewoon in het moederbord doen.
De kabels van de fans heb ik ook.

(fan aan achterkant)
Ik kan deze in het moederbord doen maar mijn vraag is: hoe zorg ik ervoor dat de fan aan de voorkant en achterkant worden bestuurd door de fancontroller. Het boekje van de behuizing geeft geen informatie hierover .

Vraag nummer 2 en 3
1: Ik heb deze voeding pricewatch: XFX Pro 550W


Links van de CPU koeler loopt een voedingskabel naar het moederbord. Ik heb geprobeerd om deze via de achterkant te leiden en dan in het moederbord proppen maar de kabel is net te kort .
Is het mogelijk om een klein stukje verlengkabel te kopen zodat ie wel via de achterkant van de behuizing kan?
3: De fan van de cpu koeler staat rechts. De achterkant is links op het plaatje. Op de fan zit een pijltje die naar links en naar beneden wijst. Klopt het dat de fan op deze manier nu lucht door het rooster richting de achterkant van de behuizing waait?

Bedankt voor het lezen

[ Voor 3% gewijzigd door Bolletje op 03-07-2013 16:18 ]

[Bolletje]

Vraag 1: je moet een vierpinskabel (vaak molex genoemd) van je voeding in de rechtse en grootste plug doen op foto 3.

Vervolgens doe je de witte aansluitingen van je ventilatoren (foto 4) in de kleine zwarte aansluitingen van foto 2 en 3. Met de instelling van 12V, 7V en 5V kan je dan de snelheid van je ventilatoren veranderen (lagere spanning = lagere rotatiesnelheid).

Vraag 2: je kan de kabel eventueel nog geleiden door het gat tussen de videokaart en het moederbord, dichtbij de achterkant.

Vraag 3: is goed. Het pijltje naar links betekent dat de lucht naar links wordt verplaatst en het pijltje naar onder betekent dat de bladen van de ventilator die kant op bewegen.

[ Voor 10% gewijzigd door Bolletje op 03-07-2013 16:24 ]

[whatupdoc]

Bedankt voor je reactie Bolletje. Je antwoord op vraag 2.. Bedoel je het onderste gat om daar de voeding kabel door heen te leiden en er dan weer bovenuit terug door het gat te halen? Ik heb deze methode geprobeerd maar ik kom eigenlijk net 1.5 cm te kort . Het zou misschien lukken maar dan komt ie wel strak te staan + kans om het kapot te trekken.

[Bolletje]

Daar had je inderdaad van gezegd dat het net niet kon.

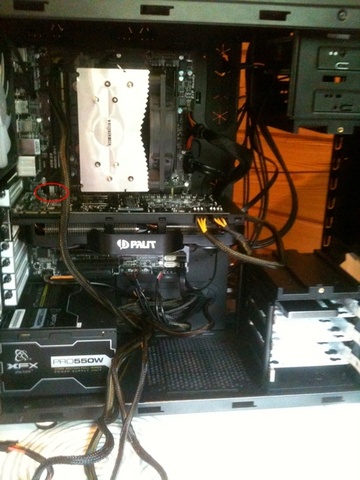

Ik bedoel dit:


Je kabel loopt dan nog wel voor je moederbord langs, maar er zit nog wat ruimte bij het rode rondje. Je moet dan dus eerst je videokaart eruit halen, de kabel goed leggen en dan de videokaart er weer in. Zo heb ik dat sommige systemen opgelost.

Een andere optie is om een verlengkabel te kopen. Die zijn ook niet heel duur en dan kan je het dus wel achterlangs herleiden

[Sa.Tan]

Ik heb ook een verlengkabeltje (30 cm.) in gebruik, het maakt dan niks meer uit waar je langsgaat, ideaal en niet zo duur.
Je voert de kabel direct na de PSU door het rubber achter de backplate, druk de verlengkabel eraan en leg die in een lus, je hebt nu lengte genoeg, en voert hem boven weer naar binnen op de aansluiting.

[ Voor 45% gewijzigd door Sa.Tan op 03-07-2013 21:04 ]

[whatupdoc]

@Bolletje, Wow dat gat had ik niet eens in de gaten gehad . Ik heb het voor nu zo opgelost

Het ging er mij meer om dat die voedingskavel niet tegen het blok aankwam van de cpu koeler. Wil niet dat als dat blok heet wordt de kabel smelt.

@Sa.Tan, Dat is wel een goed idee zeg. Is dit kabeltje geschikt?http://tweakers.net/pricewatch/123779/merkloos-8-pins-eps-12v-verlengkabel-(27-komma-5cm).html

Edit: potver. Hoe kan ik hier een klikbare link van maken ..
Edit 2: Top, hartstikke bedankt MitchelDZ

[ Voor 18% gewijzigd door whatupdoc op 04-07-2013 10:39 ]

[MitchelDZ]

url maken, negeer de & tekens
[&url]http-adres[/url]
voorbeeld:
http://tweakers.net/price...kabel-(27-komma-5cm).html
Of met andere zichtbare tekst
[&url="http-adres"]andere tekst[/url]
voorbeeld:
Merkloze verlengkabel

[ Voor 67% gewijzigd door MitchelDZ op 04-07-2013 09:35 ]

[Sa.Tan]

Kan dit alleen maar bevestigen, ja dat is die kabel. Dan heb je hem niet meer in het zicht en gaat hij keurig achterlangs. Wel zo mooi en je houdt dat kabeltje voor nieuwe toekomstige behuizingen.
Enneh, wanneer het ooit zo ver komt dat het kabeltje smelt door hitte van de CPU koeler kun je beter onmiddellijk 112, brandweer bellen. Dan is er iets ernstigs aan de hand, niet de PC.

[ Voor 32% gewijzigd door Sa.Tan op 04-07-2013 10:48 ]

[MitchelDZ]

Ik heb zelf ook een XFX voeding (850) met deze behuizing. Wellicht nog een kabel-management tip:
Omdat je voeding niet modulair is zit je met veel draden op de locatie tussen je harddrivebays (de onderste 3) en de voeding. De behuizing geeft hier een optie om een fan te plaatsen, maar op deze manier gaat het niet (zie plaatje hierboven).

Voer de draded door het paneel en bind ze vast met twee tie-rips door de SSD gaten. Ik heb mijn SSD gewoon in de drive-bays gemonteerd dus ik heb deze monteergaten niet in gebruik.
Zal vanavond een foto maken van mijn bedrading om verder uit te leggen wat ik bedoel.

[whatupdoc]

@Sa.Tan, heheh ik heb echt geen flauw idee wat die draden wel of niet kunnen. Heb de pc ook maar inelkaar gesleuteld d.m.v. how to' vids op youtube

@MitchelDC, Ik heb verder geen last van die draden. Heb ze gewoon op het rooster vast getywript maar ik zou graag zien hoe jij het doet

Net world of warcraft gespeeld op ultra. Doet het mooi met 80 fps (jaja niet het zwaarste spel wat er is )
Volgens CPUID HWmonitor is me cpu gemiddeld 35graden met als max 42. En mijn gpu 27 met als max 43 dus dat ziet er allemaal goed uit

[MitchelDZ]

@whatupdoc kijk. Zo heb ik mijn draden achter zitten. Hiermee lopen alle draden van de voeding

Buiten het nut dat je daar nu een fan kan installeren. Zou je nu ook die drive-bay kunnen verschuiven, zou je dat willen.

[whatupdoc]

@MitchelDZ, Dat ziet er goed uit. Ik heb zelf geen last van die kabels. Ben ook niet van plan om extra fans nog te installeren. Ga er ook niet mee overklokken dus voor mij niet nodig . Ik zal nog eens kijken of ik die extra kabel kan bestellen en zodoende die ene voedingskabel er achterlangs kan trekken.
En.. Die kast is echt heel stil
