Optoma beamer lamp overbrugging

[Jim423]

Goedeavond,

De titel verraad het al, ik wil mijn Optoma beamer zonder lamp werkend krijgen. De ballast/voeding (philips euc 250 p /01) voor de lamp heeft 3 optocouplers, met een 5 aderige stekker. Na wat zoekwerk op google kom ik tot de conclusie dat de optocoupler welke ''anders'' staat de juiste is. Deze is direct verbonden met 2 aders op de stekker. De middelste ader is verbonden met beide overgebleven optocouplers (common +5V of ground vermoed ik), welke beide via een 1K SMD weerstand met de resterende 2 aders zijn verbonden.

Voor de duidelijkheid, http://i125.photobucket.c...Pinoutsvg_zps26ba9f3a.png

De middelste ader is verbonden met pin 1 van 2 opto's (common) en pin4 gaat dan via een 1K weerstand naar de overige 2 aders. Tussen de common en 1 van deze aders staat gelijk met het draaien van het kleurenwiel +5V, waarschijnlijk dus LAMP_ON signaal.

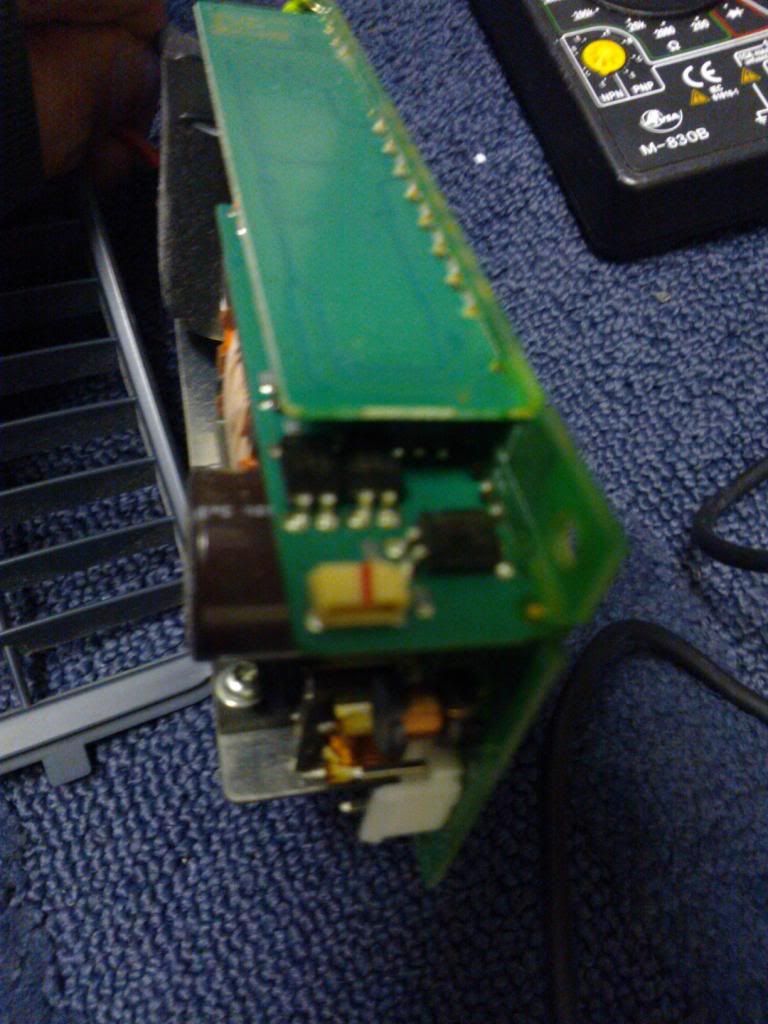

Eerst dacht ik dus dat de ''anders'' geplaatste opto doorverbonden moest worden. Dit ging niet goed Blijkbaar toch een voeding. Blijkbaar worden ader 4 en ader 5 geschakeld met de +5V/ground van de middelste ader 3. Ader 1 en Ader 2 zijn dan voor de voeding van LED in ''anders'' geplaatste opto. Dit is een aanname en vind ik wel vreemd, want dit zou resulteren in 2 uitgangen vanaf de ballast, en 1 ingang. Terwijl je juist 2 ingangen zou verwachten voor LAMP_ON en ECO mode. Nog een foto waar je niet bijzonder veel op ziet:

http://i125.photobucket.c...WP_000137_zpsdd2a5d4d.jpg

http://www.vishay.com/docs/83666/sfh610a.pdf >> SFH6106

Ik heb geprobeerd de +5V/ground te verbinden met ader 4 en ader 5 en beide tegelijk maar dit leidde tot niets.
Ik ben benieuwd of jullie nog tips hebben, als er nog een schema moet komen hoor ik het wel.

Edit: Het lijkt erop dat ader 1 en 2 aan pin 3 en 4 zitten van de optocoupler, maar waarom zitten er dan aan de led kant 1K weerstanden tussen? En waarom wordt alles warm als ik pin 3 en 4 doorverbind, de optocoupler doet toch hetzelfde?

[ Voor 12% gewijzigd door Jim423 op 10-06-2013 19:52 ]

[Jim423]

Ik heb de juiste combinatie gevonden, het was toch de combinatie die eigenlijk niet werkte in de eerste instantie, maar met 200 ohm ertussen en pas na power on schakelen deed de trick Ader 1 en Ader 2 dus zoals ook aangegeven op internet.

Helaas kom ik er altijd pas ná een tweakers topic achter...
