[CiP] Cooler Master Blue Flame MbK

[kier]

Beste Modjes, graag weer uwe toestemming om deze casemod hier te plaatsen...Bij voorbaat dank,

Cooler Master Blue flame MbK

Sponsored by:



Met dank aan: Marco, Ruud en Maikel.




Met dank aan: Niko

De onderdelen:

- CASE: Cooler Master CSX Blue Flame
- PROCESSOR: Intel® Core i7-2600K
- MOBO: Gigabyte GA-Z6X-UD4-B3
- GRAFISCHE KAART: GTX680
- GEHEUGEN: Corsair Domnator 8GB (4 x 2 GB) 2000 MHz Quad Channel DDR3
- HARDE SCHIJF: 256 GB SSD
- OPTISCHE STATIONS: Sony optiarc AD-7670S

Wie kent ze niet, de Cooler Master CSX serie. De mooi gepaintbrushte Cooler Master Stackers 830
Welke ik altijd al heb willen modden. Gelukkig heb ik een mooie deal kunnen sluiten met Cooler Master
Enige voorwaarde was wel dat ik niet m'n dremel in de buitenkant zou zetten.

Dus een build geheel in teken van de opbouw internal

De Cooler Master Stacker 830 CSX Blue Flame:

















En gelijk maar strippen







In de buitenkant mag ik geen dremeltje toepassen...maar binnen wel
Onderkant afgetekend voor een 360 rad









En over de fans komt een stuk gebogen mesh



Voor de front heb ik een cover gemaakt waar straks een 240 rad achterkomt





Ook heb ik een sleuf gemaakt voor de Sony slimline drive









Hier wat mooi Hoogglans vinyl overheen geplakt





More soon!!!

[kier]

Gelijk nog maar update!!! erachteraan... heb er toch nog genoeg op de plank liggen





Eerst mijn dank aan EKWB welke nog steeds in mijn builds gelooft...Niko Bedankt hiervoor

Wat ga ik van EKWB gebruiken in deze build:

Een mooie old school EK-Supreme HF







Een EK-CoolStream RAD XT (360)
en een
EK-CoolStream RAD XT (240)





Een EK-DDC Dual Top (V.2)









Wat accessoires



En niet te vergeten een mooie EK-FC680 GTX Acetal/ Nickel



















Met een EK-FC680 Backplate



En zeker wat mooie fittingen en adapters











Hier het block geplaatst op de GTX 680



















Na wat brainstormen en proberen heb ik wat beugels gemaakt en een oud 150mm reservoir (rond 60mm) in gelijke stukken gezaagd. Was zeer oud en zaten wat scheuren in...dus niet zo erg
Beugels res op de alu beugels geschroefd en in de 3 stukken 60mm res 3x een 150mm reservoir rond 50mm geschoven
en connected mbv. de EK adapters + C47 multi links en crystal links





De GPU en CPU + block geplaatst en ook weer connected met EK adapters en multi links







En de pompen + EKWB top onder het laatste res geplaatst









En als laatste heb ik een bestaande gesleevede voeding wat aangepast met de mooie MDPC kleuren Black en B-Magic

























That's it folks

[_ferry_]

Tof! Die kast had je al een tijdje staan toch? Heb volgens mij zelfs nog ergens een foto van de CeBit waar hij stond. Ga meteen even zoeken... IIG deze alvast door naar CM

edit:

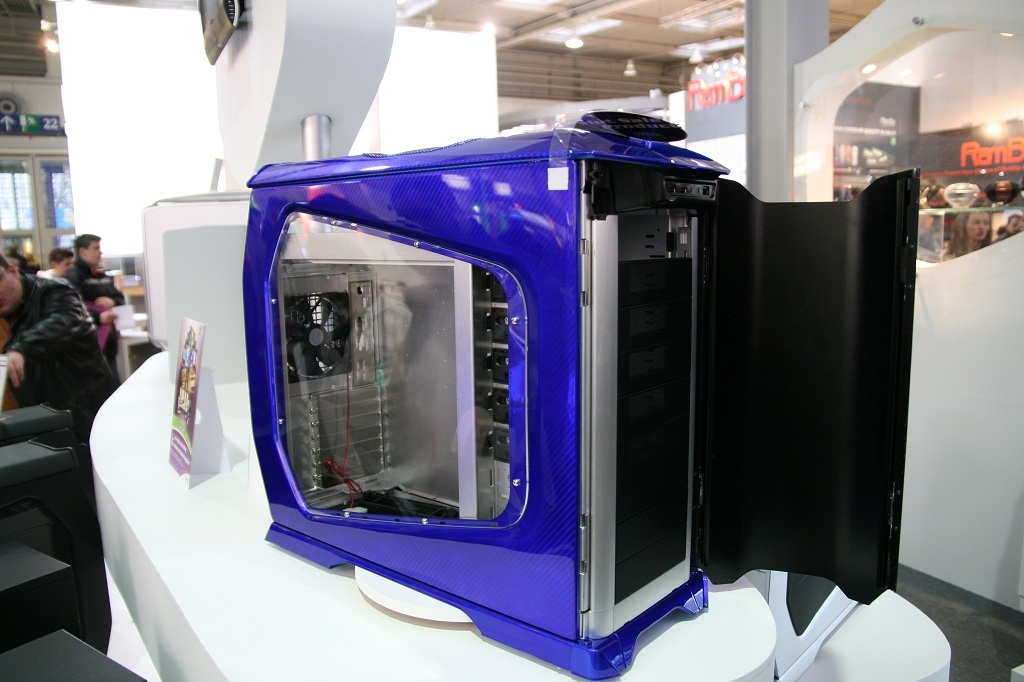

Hmm, wel een andere gevonden, 2007 was dat, toen i-spider er ook stond:

(klikbaar)

[ Voor 41% gewijzigd door _ferry_ op 04-02-2013 20:27 ]

[MrMilco]

Damn, erg nice man!!
jaloers op die kast, maar ik volg m zeker

[kier]

_ferry_ schreef op maandag 04 februari 2013 @ 20:19:
Tof! Die kast had je al een tijdje staan toch? Heb volgens mij zelfs nog ergens een foto van de CeBit waar hij stond. Ga meteen even zoeken... IIG deze alvast door naar CM

edit:
Hmm, wel een andere gevonden, 2007 was dat, toen i-spider er ook stond:
[afbeelding]
(klikbaar)

Thanks Ferry, khad hem ongeveer een 1/2 jaartje staan....nu eindelijk mag/ kan ik hem eindelijk onderhanden nemen.

MrMilco schreef op maandag 04 februari 2013 @ 20:24:
Damn, erg nice man!!
jaloers op die kast, maar ik volg m zeker

Dank u

[Ferry H.]

Ik ga hem ook lekker volgen

[floriske.nl]

Ziet er al weer goed uit Kier! Maar ga je de buitenzijde nog overspuiten? Die blauwe vlammen is niks

Zonder gekheid: Ik zelf ben niet zo'n fan van deze kast (of andere geairbrushte kasten), maar ik gok dat je er verder vast wel weer iets erg moois van gaat maken! Succes!

@alienhunter hier onder: lees mijn post nog eens goed en let dan vooral op de

[ Voor 13% gewijzigd door floriske.nl op 05-02-2013 18:32 ]

[Verwijderd]

@floriske.nl, je had dit al kunnen weten ivm de buitenkant.
Hij heeft de kast gekregen als er niets gedaan werd aan de buitenkant dus overspuiten is nee, gaat niet gebeuren.
Succes met deze build, volgen doe ik hem zeker en als ik zo'n kast, CSX series, nog kon aankomen wist ik het wel.

[Pixeltje]

Kiermod! Bookmarked!

[klokkert1]

wow ziet er mooi uit!

[kier]

Thanks mannen

update!!!





Ben lekker bezig geweest met wat aluminium in deze update, als eerste ééntje bovenin



En aan de zijkant



Het geheel



En zwart gemaakt









Mobo tray ook zwart gemaakt



Nog wat pics met daglicht







Kappen ook terug geplaatst







Een leuke touch bedacht voor de 3 reservoirs, hiervoor had ik een mooi stukje rest acryl liggen met een blauwe gloed
Meten en aftekeken



Gaatje boor



En zagen maar



Door de helft ermee



En plaatsen



En plastic eraf











3 cirkels gezaagd met de maat van de res tops



En op de caps vande reservoirs geplaatst





Verder ook alle buisjes aangesloten











Ik wil ook nog wel wat aflezen en controllen. Hiervoor heb ik nog een oude Aquaero gebruikt
Deze keer de blue versie
In de bovenste cover een sparing gemaakt voor het display





Ff noodvoeding aangelegd



De controller zelf heb ik daarna met behulp van een custom flatkabel ergens anders geplaatst.
On top!!!

Bakkie gebogen en zwart gemaakt. Tevens 2 poweramps geplaast voor de dual pomp aansturing
Standaard Kanalen Aquaero vinden het anders niet echt prettig





Kleine verandering....normaal doe ik alles met acryl buis 12 OD/8 ID maar dankzij Nate heb ik 12/10 kunnen bemachtingen.

Thanks Nate!!! Meer mooi spul in de E22 shop





En gelijk alle gesleevde kabels geplaatst













Ook wat blauwe details aangebracht.

CPU cover









Fan cover









En nog een mooie total shot.



More to come!!!

[Mavamaarten]

Om heel eerlijk te zijn vind ik het echt een afzichtelijke kast.
De binnenkant is prachtig vakmanschap en ziet er super mooi en professioneel uit, maar die vlammen op de buitenkant verpesten toch wel veel. Je krijgt bijna het idee van een kiddie-PC. Ga je de buitenkant nog verven of blijven de vlammen? Mat zwart zou bijvoorbeeld niet misstaan.

Anyways, kier, ik ben echt een grote fan van je werk, ik zeg dit niet om je af te kraken ofzo

[Jeroenneman]

Even een korte vraag:

Die acryl buizen, meet je die vantevoren op de mm na, of vijl je ze op gevoel bij?
Lijkt me lastiger werken met buizen ipv slangen.

Verder:

Kwijl. Alles ziet er echt superstrak uit. Hou van die rechte verbindingen!

[kier]

Mavamaarten schreef op zondag 10 februari 2013 @ 21:03:
Om heel eerlijk te zijn vind ik het echt een afzichtelijke kast.
De binnenkant is prachtig vakmanschap en ziet er super mooi en professioneel uit, maar die vlammen op de buitenkant verpesten toch wel veel. Je krijgt bijna het idee van een kiddie-PC. Ga je de buitenkant nog verven of blijven de vlammen? Mat zwart zou bijvoorbeeld niet misstaan.

Anyways, kier, ik ben echt een grote fan van je werk, ik zeg dit niet om je af te kraken ofzo

Ben blij dat je eerlijk bent ieder zn smaak toch. De kast blijft outside zoals hij is.
Kheb dit beloofd en zal me daar aan houden

Thanks

Jeroenneman schreef op zondag 10 februari 2013 @ 21:04:
Even een korte vraag:

Die acryl buizen, meet je die vantevoren op de mm na, of vijl je ze op gevoel bij?
Lijkt me lastiger werken met buizen ipv slangen.

Verder:

Kwijl. Alles ziet er echt superstrak uit. Hou van die rechte verbindingen!

De 12/8mm die ik eerst had moest ik vijlen maar wel met schuifmaat erbij. De 12/10mm die ik nu heb is wat makelijker...hier hoef ik alleen maar een schuin kantje af te halen

[kier]

Nog een update!!!





Wil jullie niet onthouden van de pics van een gevulde stacker
Dus deze er maar gelijk achter aan.

Sit back and relax.



































En na een nacht laten draaien, is alles gelukkig nog droog
Wat kleine werkzaamheden nog gedaan voordat de power erop gaat

Controller aangesloten met gesleevde kabels



En ook de kap nog een mooi glanzend zwart tintje gegeven









Nog wat foto's met de kappen er weer op











En power on!!!

[dralix]

Super netjes resultaat!

[_ferry_]

Netjes inderdaad! Het blauwe plexi heeft mooi dezelfde tint als de vlammen

[Falqoon]

Verschrikkelijk mooi!

[floriske.nl]

Ziet er weer erg gelikt uit kier!

Een puntje: (misschien een stomme vraag) valt je display straks niet uit het zicht achter het zijpaneel?

[kier]

dralix schreef op dinsdag 12 februari 2013 @ 01:02:
Super netjes resultaat!

Dank u

_ferry_ schreef op dinsdag 12 februari 2013 @ 07:48:
Netjes inderdaad! Het blauwe plexi heeft mooi dezelfde tint als de vlammen

Thanks Ferry,
Vond blauwe plex ook wel mooi erbij staan, helaas weet ik niet meer waar ik het vandaan heb
Had nog een klein rest stuk...mischien een wijze les: gooi nooit wat weg;)

kevindelange schreef op dinsdag 12 februari 2013 @ 10:37:
Verschrikkelijk mooi!

Thanks

floriske.nl schreef op dinsdag 12 februari 2013 @ 13:09:
Ziet er weer erg gelikt uit kier!

Een puntje: (misschien een stomme vraag) valt je display straks niet uit het zicht achter het zijpaneel?

Dank je, en ja klopt helemaal dat hij wegvalt . Maar dit neem ik op de koop toe als ik bezig ga met de temps ed. gaat toch de kap eraf. Kon ff niet zo snel een andere locatie vinden om te plaatsen

[WitchHunter]

Hoe krijg je een mooie aansluiting tussen die acryl buizen en die fittingen?
