Hallo allemaal,
zal me eerst even voor stellen.

Ik ben Rutger en woon in Apeldoorn en ben 20 jaar
Dat dus kort samengevat (voor meer info mag je altijd een pm sturen)

Ben al aardig tijd actief op de Tweakers en vindt zelf de casemods altijd echt super om te zien.
Heb zelf ook een diploma voor interieur bouw en heb 2 rechter handen
Dus vandaar dat het ook altijd in me handen jeukt om zoiets zelf te gaan doen.

Maar na best lang denken wat ik wou wist ik het, het moest ook een desk worden omdat die het alle vetst zijn

De hardware die ik op dit moment heb en ook ga gebruiken:

- I7 2600K
- Asus Sabertooth P67
- Corsair vengeance 16gb
- Club3D 6950
- Corsair tx 850m
- Corsair force 60gb ssd
- Samsung 830 256gb ssd
- Western Digital black 1tb


De koeling dit ik heb:

- EK 360 radiator
- EK HF cpu block
- EK pomp 4.0
- Phobya duel reservoir (ik ga de EK tube weer gebruiken voor de build)
- Feser uv blue slangen
- Feser uv blue vloeistof


Hoe me pc er nu bij staat... met window mod en de voorste 230mm fan naar blauwe ledjes verandert






Nog even 2 duidelijkere foto's






Heb me hele build gebaseerd op een bureau van de ikea
Deze leek me ideaal ervoor en van daaruit ben ik verder gegaan

De alle eerste modelletjes... (jaja met paint gedaan)








Om het iets mooiere en serieuzer te maken ben ik Google SketchUp gaan gebruiken, met het nodige puzzelen is zelfs mij het gelukt.






Ben toen afgelopen zaterdag na de ikea gegaan om me bureau op te gaan halen
Ook meteen s'avonds in elkaar gezet en toen kon in de precieze maten noteren
( beetje crappy foto's door te weinig licht)





niet heel veel later bij alle Ikea dingen


Hoe mijn hoekje er nu trouwens bij staat, dat bureau gaat na me zus toen en me pracht en praal komt daar dus te staan




Ben toen enige tijd bezig geweest om alles te sketchen en alle maten rond te hebben zodat alles precies klopt. Niet geheel onbelangrijk
Vervolgens na de bouwmarkt gegaan voor een mdf plaat van 18mm, ja ik hou van degelijkheid dus vandaar de dikte. Was nog een hele klus om dat allemaal in de auto te krijgen, kon gelukkig wel in 4 stukken gezaagd worden. Anders kon ik nog even heen en weer met de aanhanger

Toen kwam eigenlijk het moeilijkste, alles moet gezaagd worden. Maar omdat we thuis een zaag tafel hebben staan zou dat geen probleem moeten zijn (metalen ding, 30+ jaar oud)
Maar omdat die ook niet heel groot is kwam ik in de problemen met de geleider ervan en paste het dus niet om de stukken te zagen.
Dat was echt een baal momentje.
Maar laat ik nou net een buurman hebben met een eigen klus bedrijf heeft en voornamelijk dingen van hout maakt was hij mijn redde in nood.
Even een belletje gedaan en het was totaal geen probleem voor hem om het even te zagen.
Ik super happy, zelf had ik het niet beter kunnen doen.

Nogmaals bedankt Gradus



Zo kreeg ik het weer terug



even losjes in elkaar om te passen




Perfectie



Natuurlijk meteen aan de slag gegaan, was toch 2 dagen vrij
Alles netjes afgetekend, geboord en verzonken zodat het later geplamuurd kan worden.



De bak in elkaar geschroefd en alles passen, nu zie je ook goed dat er een dubbele bodem in komt om de kabels weg te werken, voor de opslag en voor de dvd drive en temperatuur sensoren





Jup, de bak past erin



Ook meteen de gaatjes geboord om de bak vast te zetten aan het frame




Was ook tot de conclusie gekomen dat ik nog een achterkant van een pc nodig had om mijn moederbord en videokaart enzo aan vast te maken.
Vond het zelf een beetje zonde om mijn eigen Haf x door midden te zagen dus toen maar op internet naar wat gezocht en gevonden
Een lege kast die precies voldeed aan mijn eisen (7 pci sloten) en ook nog eens 5 km van mijn huis af. Soms kan het dus ook gewoon mee zitten

Nieuwe aanwinst voor een dikke 15 euro





Ook maar meteen mee aan de slag gegaan, we hadden ook maar voor 1 rede gehaald.
De achterkant



Ook meteen de decoupeerzaag er maar langs gehaald, al het overtollig mag er van af wat dat wil ik niet zien.




Toen begonnen met het 1e k#t klusje
De 2 5'25 bays uit het front paneel zagen.
Dit heb ik allemaal met een decoupeerzaag gedaan en een heel fijn zaagje.
Ben er denk ik wel bijna 2 uur mee bezig geweest maar het was de moeite waard.





Spot-less







Toen maar alles weer wezen passen en toen kwam het er zo uit te zien





Kwam wel helaas tot de conclusie dat het toch wel een beetje krap werd aan de boven kant, ook met de kabels die uit mijn video kaart nog moeten komen.
Dus om wat ruimte te besparen heb ik de bovenste bodem vervangen voor een 8mm ipv 18 en ik heb de moederboard tray nog een 4mm af kunnen halen (zodat die lager komt)
Op de bovenstaande foto moet het nog worden aangepast


yes, mag door
update komt eraan

[jip_86]

Mooi begin. Als ik zelf iets met een desk zou doen zou ik ook een kant kiezen en de andere helft gebruiken voor knieruimte

[TWeaKLeGeND]

No disrespect hoor, maar ben blij een mod te zien van 'mijn niveau' hier kan ik misschien nog realistische inspiratie uit putten.

[R-utger]

jip_86 schreef op vrijdag 11 januari 2013 @ 13:37:
Mooi begin. Als ik zelf iets met een desk zou doen zou ik ook een kant kiezen en de andere helft gebruiken voor knieruimte

Edit; Had het verkeerd gelezen (dyslexie)
Maar bij mij komt het wel goed uit omdat ik onder een schuine kant zit en die hoek toch niet gebruik

[ Voor 29% gewijzigd door R-utger op 14-01-2013 20:37 ]

[Thaerel]

Ziet er strak uit! Ben benieuwd naar de rest!

[naaitsab]

Ik zou eerst even de regeltjes doornemen voor je een CM topic opent
[CiP]Casemod in Progress policy - Eerst lezen!

[l3p]

Ga hem zeker volgen

[JustMitchie]

No offence, maar die waterkoeling buizen/pvc dingen zien er uit alsof het echt kneitergoedkoop is... is het misschien een idee om echte metalen buizen te doen? En dan bijv. met een sleeve of, zwartgespoten en vervolgens weggeveegd als de verf nog nat is (vind ikzelf een mooi effect)

Verder, erg mooie mod! En strak gezaagd Overigens zou ik ook je tray overspuiten...

[_ferry_]

naaitsab schreef op vrijdag 11 januari 2013 @ 14:18:
Ik zou eerst even de regeltjes doornemen voor je een CM topic opent
[CiP]Casemod in Progress policy - Eerst lezen!

Juistem,

Daarom op deze even een slotje.

[_ferry_]

Excuseses voor de vertraging. Hij kan weer open

[Ferry H.]

Ik ga hem volgens!
Succes!

Hoe maak jij je dubbele bodem vast? Want het moet ook nog los kunnen...

[ Voor 58% gewijzigd door Ferry H. op 14-01-2013 19:04 ]

[RoboticPro]

Kijk weer een deskmod, deze ga ik ook zeker volgen succes!

[thijsco19]

Het is gewoon een hype al die deskmods!
Wederom deze volgen.

[Aardwolf]

Jeeej deskmod, follow ofcourse! Succes met het bouwen, maar ook vooral veel plezier!

[R-utger]

Update

Heb niet stil gezeten, had nog iets wat niet bij de vorige update zat.
Ook door mijn fout kon ik tijdelijk niks doen met me topic

Maar goed, we kunnen verder.

Was bezig met de bodem te verlagen omdat ik anders wel heel krap uit kwam.

Heb de bovenste bodem vervangen voor een 8MM MDF plaat en nog iets van me moederboard tray afgehaald.
Ook meteen een kleurtje gegeven.
Opschuren, 2x grijze primer en daarna 2x mat zwarte verf en klaar
Hoefde alleen de rand van de moederbord plaat te spuiten dus vandaar niet in het midden








Ook nog klosjes gemaakt om de bodem te ondersteunen en op de goede hoogte te krijgen






Daarna even rust gehad, moest op een pakketje wachten van Highflow om weer verder te kunnen en moest ook veel werken.

Maar vanmorgen stond de bezorger er eindelijk (ik blij )


Net wat ik nodig had: slagroom soesjes!



of toch niet...





In het pakketje: 2x bulgin switch + 2x kabels, pci covers, 6x 120 fan grill en 1x 92mm en nog een twin witte led 3mm (und ein lolly )

Even snel de Pci covers gemonteerd (het zijn er 5 maar me video kaart moet er ook nog in )


Daar meteen aan de slag gegaan met de Bulgin switches, omdat ik ze zo vet vindt

Het aansluiten viel nog best mee, ik had een schema gevonden op internet en dat hielp wel



en dan de test, werkt het... jah!




Toen kwam meteen al een leuke uitdaging, ik wou het op de 5v van de speaker aansluiten.
Je raad het al, ik kon er maar 1 switch op aansluiten
Moest er dus wat anders op vinden.

na even brainstormen wist ik het, sluit ze meteen op een molex aansluiting aan. Kan ik ook kiezen tussen 5 volt en kijken wat die met 12 volt doet.
Moest er toch wel goed over na denken, omdat ik de aansluiting eraf moest knippen en niet me kabeltje wou verprutsen

Maar het ging goed, super simpel maniertje zelfs

Bekjes eraf


Die aansluitingen ook


En vervolgens de pinnen uit een molex op de bedrading aangesloten (eerst 1 om te testen)



Heb toen 1 switch op de 5v speaker aan gesloten en de andere via molex op 12v
Het verschil





Toen maar verder gaan om die andere ook om te bouwen na de molex aansluiting.
Dit was niet echt meer moeilijk na de eerst
Het eindresultaat, super manier om het zo te doen



Je kan die pinnetje ook zo veranderen dus kan ik kiezen of ik ze op 5v wil of 12v laten branden




Toen kon het inbouwen beginnen omdat ze nu helemaal werkend zijn.
De inbouw maat was 19mm en de speedboor die ik had was 20mm
Kon een nieuwe halen maar omdat het zo koud buiten is en het maar 1mm is probeer ik het toch
Dus om even te testen dat er niet teveel speling op zat even een test gat gemaakt.

Moet ook aan de achterkant een gat maken, anders haalt het schroef draad het niet van de switch (16mm vs 18MDF plaat )





Na het test gat kon het echte werk beginnen, moest goed gaan want wou echt niet het voor paneel verkloten omdat al zo lang bezig was geweest met de 5'25 bays

Maar het is gelukt




Alles terug gemonteerd


En hij doet het, dit is op 12 volt ga uiteindelijk toch voor de 5 volt omdat iets rustig is en wat subtieler



Vervolgens nog de klosjes vast gezet en de verticale plaat ook






Dat was het weer voor deze keer
Moet de rest van de week nog weer werken. Zal dus soms nog wel iets doen maar denk dat de update van het weekend komt

Weet trouwens niet of het al duidelijk was maar er komt een glas plaat boven op het gat, heb ik er nog niet neer gezet maar denk dat het bij de meeste wel duidelijk was.

Ciao

[R-utger]

Ferry H. schreef op maandag 14 januari 2013 @ 18:56:
Ik ga hem volgens!
Succes!

Hoe maak jij je dubbele bodem vast? Want het moet ook nog los kunnen...

Weet nog niet zeker maar denk dat ik die los laat liggen, de zwaarte kracht doet de rest

En thx allemaal voor de waarderingen al

[sebastius]

Klittebandtape eventueel zou nog een truc kunnen zijn.

Ik reageer niet vaak op mods, maar deze vind ik er netjes uit zien. Klopt ook wel met die opleiding van je.

Een praktischer desk dan de meesten en je voert het heel netjes uit. Ga zo door!

Mij nog niet helemaal duidelijk: er komt carbonfolie op de kist in ieder geval, misschien ook op het bureaublad?

[Ferry H.]

R-utger schreef op maandag 14 januari 2013 @ 20:39:
[...]


Weet nog niet zeker maar denk dat ik die los laat liggen, de zwaarte kracht doet de rest

En thx allemaal voor de waarderingen al

Okay, ik zou het in ieder geval niet los laten zitten, gewoon iets simpels als dit:

sebastius schreef op maandag 14 januari 2013 @ 20:43:
Klittebandtape

Voor iets van 30 cm 15 cent

[thijsco19]

Je kan ook een magneet sluit systeem gebruiken.

[R-utger]

Ferry H. schreef op maandag 14 januari 2013 @ 20:52:
[...]

Okay, ik zou het in ieder geval niet los laten zitten, gewoon iets simpels als dit:
[...]

Voor iets van 30 cm 15 cent

Ja dat is ook een optie
Moet toch nog klittenband tape halen om hdd en ssd vast te zetten, deze komen tussen de bodems in

sebastius schreef op maandag 14 januari 2013 @ 20:43:
Klittebandtape eventueel zou nog een truc kunnen zijn.

Ik reageer niet vaak op mods, maar deze vind ik er netjes uit zien. Klopt ook wel met die opleiding van je.

Een praktischer desk dan de meesten en je voert het heel netjes uit. Ga zo door!

Mij nog niet helemaal duidelijk: er komt carbonfolie op de kist in ieder geval, misschien ook op het bureaublad?

Bedankt voor je reactie

Nee, het komt alleen in en aan de buitenkant. Het blad is al donker van kleur en denk zelf dat het wel bij elkaar past met het carbon folie

[CDA441]

Dubbele bodems zijn altijd nice Jammer genoeg heb ik geen plaats voor een dubbele bodem in m'n desk

[R-utger]

Update'tje

Heb deze week eigenlijk niks gedaan.
Was erg druk met me werk en nog andere dingen daar weer buiten

Heb vanmorgen nog wel de sleuf voor de kabels gezaagd





Ik ga nu me huidige computer uit elkaar halen ook overal de juiste maten voor te krijgen en dan uit te kunnen zagen.

Volgende week ga ik ook me carbon folie bestellen en 5 Corsair SP fans.

Heb ik ook nog een vraag over:
Voor me radiator ga ik dus SP fans gebruiken, maar twijfel over welke ik zal nemen de quiet of de performance. Wil natuurlijk zo stil mogelijk, maar die performance kan je natuurlijk ook zachter laten draaien en als het echt moet harder zetten.
Zijn er mensen met ervaring hiermee? Zou mij ontzettend helpen met de keuze.
Anders wordt het denk ik 5x de SP quiet.

Ook, omdat ik me pc uit elkaar haal kan ik geen foto updates geven. Dit zal dus pas weer zijn als met pc weer werkend in de desk zit. Kan nog wel via mijn ipad reageren en tekst updates geven over hoe de vorderingen zijn

Hoop zelf dat het met een ander halve week wel klaar is, moet ook weer heel veel werken dus

Dit was het dus voor nu

Hasta la vista

[Verwijderd]

Wow erg nice mooie/nette start!

Deze ga ik even volgen

[R-utger]

Mini Update!

Heb niet stil gezet, het een en andere is al gebeurt.
Heb even voor deze update de laptop van mijn ma geleent.

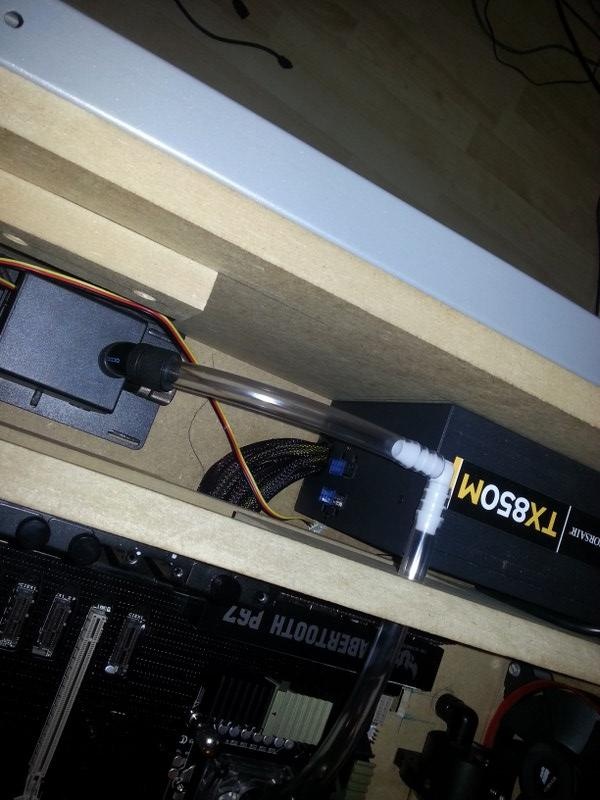

Veel foto's komen er nu niet en om heel precies te zijn 1

Heb nog het 1 en andere besteld,
Nieuwe slangen, EK bloodred en nog wat kleine dingen die ik nodig had.
Ook ben ik overgestapt op een rood thema
Gewoon omdat ik me snel verveel

Maar de dingen die nog moeten gebeuren aan de kast zelf:
- gaten boren voor de ventilatoren
- klosjes maken voor de deksel over de voeding (zodat die niet doorzakt)
- alles beplakken met carbon folie (moet nog bestellen)
- buiten kan plamuren (schroef gaten)
- gleuf maken aan de achter zijde voor de kabels
- bedenken hoe ik de slangen laat lopen

als de kast klaar is zou ik hem helemaal weer werkend kunnen maken

Aan het blad moet nog meer gedaan worden:
- helemaal aftekenen en vervolgens uit laten frezen met sponning voor de glas plaat
- de glas plaat zelf laten maken ergens
- het gefreesde netjes afwerken (is spaanplaat) dus moet het helemaal vol plamuren en dan netjes zwart maken
- rubberen stip of iets tussen de glas plaat en de sponning

Volgens mij zijn dit wel de hoofd dingen die ik nog moet doen.
Ik denk zelf dat ik de kast ergens volgende week wel klaar heb en dan misschien ook werkend weer.
Het blad hoop ik die week erna af te krijgen en dan is het geheel ook af

Hier nog een kleine preview hoe het er nu blij staat:


Ik hoop dat de rest ook allemaal voorspoedig loopt en dat ik het kan afronden, ik mis me pc wel een beetje
Dit was het weer voor deze keer

Hasta la vista

[Thaerel]

Ziet er goed uit

[Ryflex]

Ziet er goed uit, ga je werken met slangen of met buizen?

[R-utger]

Thaerel schreef op dinsdag 29 januari 2013 @ 13:55:
Ziet er goed uit

Dankje

Ryflex schreef op dinsdag 29 januari 2013 @ 14:26:
Ziet er goed uit, ga je werken met slangen of met buizen?

Ik ga wel met slangen werken, buizen zijn wel mooi maar een stuk lastiger uitvoerbaar.
Heb wel nieuwe Feser no uv clear tube en gebruik dit samen met EK blood red vloeistof

[yekurtal]

Volg je mod al een tijdje en wooowww, het is echt mooi geworden! niet te vergelijkn met sommige andere mods. Misschien nog een beetje meer aandacht aan die kabels, lijmen misschien?

Ik vraag me ook af hoe je de carbon er op gaat plakken want het laat na een tijdje los(weet ik uit ervaring(schietkisten )).

Overal: KUTGW!!!

[ Voor 8% gewijzigd door yekurtal op 29-01-2013 16:20 ]

[R-utger]

Update!


Ben ik weer

Het heeft allemaal op een heel laag pitje gestaan, en om maar meteen te zeggen: het is nog niet af
Maar toch wil ik weer een kleine update doen via me moeders laptopje.
Als de pc weer werkend is upload ik alle foto's die ik heb

De pc kast is voor het grootste gedeelte af!
Heb vandaag het carbon folie besteld en hoop dat het deze week wel binnen is (ook al heb ik deze week weinig tijd, en in het weekend ben ik ook nog is jarig )

Maar goed, we gaan verder waar jullie voor gekomen zijn

Voor de gaten voor de ventilatoren heb ik ook special grote gaten boor moeten kopen via internet, in geen 1 bouwmarkt of waar dan ook kon ik die vinden. Zelfs niet bij me buurman met eigen bedrijf

Heb ook foto's van het boren zelf maar nu alleen een paar kant en klare foto's om jullie tevreden te kunnen houden

Hier zie je de meeste gaten die ik heb moeten maken (volgorde klopt niet van foto's )


Hier met de fans er achter gezet, netjes al zeg ik zelf


En met alles gemonteerd, de fangrills en de radiator erachter (ook even aangesloten op de voeding om te testen en ja de linker is dat niet)




Ben ook verder gegaan met wat andere dingen.
Heb de hele waterkoeling loop ook zo goed als af.
Heb wel alle fittingen moeten vervangen, had 4 45 graden fittingen nodig en heb ze toen allemaal maar vervangen. Het zijn trouwens alphacool fittingen, die bitspower zijn gewoon belachelijk duur
Heb ook geprobeerd de loop zo kort en netjes mogelijk te houden dan is dit de beste oplossing in mijn ogen.
Moet nog het stuk slang aansluiten wat in de dubbele bodem gaat, hier komt ook een T-stuk in met 1 temperatuur sensor erin en de andere komt er los te liggen voor de lucht temperatuur.

Zo gaat het eruit zien bij de linkerkant van de reservoir gaat een 90 graden fitting na beneden


Close-up


Hoe het na de pomp gaat, zo'n knik zit dus ook in de dubbele bodem



Dit was het weer voor nu, de volgende update zou heel goed kunnen dat ik die doe vanaf me pc weer
Maar gaat nog wel paar weken duren, erg druk dus.

Maar bedankt voor het kijken weer en tot de volgende keer

[R-utger]

yrxcf schreef op dinsdag 29 januari 2013 @ 16:19:
Volg je mod al een tijdje en wooowww, het is echt mooi geworden! niet te vergelijkn met sommige andere mods. Misschien nog een beetje meer aandacht aan die kabels, lijmen misschien?

Ik vraag me ook af hoe je de carbon er op gaat plakken want het laat na een tijdje los(weet ik uit ervaring(schietkisten )).

Overal: KUTGW!!!

thx voor de waardering

Die kabels had ik er gewoon in gemaakt op even te proberen, bij het eind resultaat komt het wel netjes te zitten
Ook hoop ik dat de folie uit zichzelf voldoende plakt, is dat niet zo dan ga ik er wel speciale lijm voor gebruiken (waar je normaal ook fineer mee op mdf plakt )

[PdeBie]

is het anders een idee om je kist/kast met polyester in te smeren en echt koolstofvezel te gebruiken?

[Thaerel]

Ziet er goed uit!

[WitchHunter]

Wat grappig dat ik deze vandaag zie, aangezien ik vandaag ook mijn bureau in carbon fiber vinyl heb gewrapt.
http://i.imgur.com/vRdmWSZ.jpg

Had het spul hiervandaan.

[Alexxxxxxxxxx]

Ik vind het moederbord een mooi contrast met het hout
Maar waarschijnlijk wordt het hout nog zwart / carbon fiber..

[thijsco19]

pdebie schreef op maandag 25 februari 2013 @ 16:46:
is het anders een idee om je kist/kast met polyester in te smeren en echt koolstofvezel te gebruiken?

Omdat het MDF is zou je dan eerst een goede verf laag eronder moeten doen, anders zuigt het MDF het hars/lijm op.

Mooie mod, er leuk!

[-Venom-]

Ziet er al netjes uit! Tip voor de gaten met een bovenfrees maak je elke maat gat en hoef je geen boren te kopen

[XenoMorpH]

Mooi gedaan hoor!! Is het overigens je bedoeling de radiator zo in het zicgt te houden? Misschien mooier geweest deze ook in een "kamer" te plaatsen, althans, dat is mijn mening.

Waar gebruik je trouwens geen bulkhead connector / fillport om door de wand naar de andere kant te gaan? Staat vele male mooier dan zo de slang door de wand heen te drukken. Zo zet je dan aan de andere kant een 90 graden fitting en zit je ook niet met een raar wit verloop stukje k#tten.

[player-x]

Waarom heb je hier een knietje gebruikt?


De radius is waarschijnlijk groot genoeg om gewoon je slang te buigen, en anders, stop een stroom snoer of zo in de slang, en houd hem voor een minuut of zo gebogen in kokend water en koel het daarna weer af, en je hebt een bocht die niet een restrictie is, en daar naast ook 2 plaatsen minder kans op lekkage.

[Basbas32]

Nice dude, echt mooi gedaan. Ga ik zeker volgen !!!!

[Ferry H.]

Komt er nog een update?

[R-utger]

Ferry H. schreef op zaterdag 25 mei 2013 @ 09:10:
Komt er nog een update?

Die komt er nog aan ja
De pc draai al een tijdje maar ben nog niet toe gekomen/zin gahad om alles foto's te uploaden.
Moet ook de de glas plaat in het blad maken.
Op dit moment is me videokaart ook kapot gegaan dus nu kan ik helemaal niks doen.
Is even wachten op een andere, hoop zelf de GTX 770 te gaan halen maar dan moet de pc ook weer uit elkaar om er een extra 8 pin bij in te zetten.

Hoop dat jullie dus nog even geduld hebben maar het zal het wachten waard zijn

Rutger

[R-utger]

Mini update!!!

Was vorige week was ik bezig met me monster grote update! Totdat chrome afsloot en ik alles kwijt was, had al stuk of 40 foto's geüpload en tekst erbij gezet.


Daarom doe ik nu een kleine preview
Had al gezegt dat ik een nieuwe videokaart had, me oude 6950 had het begeven en vond het ook wel tijd voor een upgrade Kaart draait echt super

Tadaa


En vandaag kreeg ik me back plate binnen dus kaart er weer uit en meteen gemonteerd. Super mooi natuurlijk.







En nog de voorkant




Dit was het voor nu even. Als ik weer tijd en zin heb dan ga ik alle foto's die ik heb nog een keer proberen te uploaden en hopen dat het nu wel goed gaat
Dus nog even volhouden mensen

Ciao
