Beste mede Tweakers!

Introductie
Ik weet bijna zeker dat de mensen op dit forum mij niet of nauwelijks kennen, ik ben namelijk al tijden aangesloten op het forum, maar zelf amper wat gepost. Op het internet ga ik rond als ‘reb3lzrr’ ( uitspraak: rebelzor ), al jaren ben ik een fanatieke Tweaker, zowel op het hard- als software gebied. Ik ben in het echte leven een Technische Informaticus en eigenaar van een Software bedrijf. Naast al dit vind ik het leuk om in m’n vrije tijd een game te spelen ( op dit moment League of Legends ).

Ontwerp / Idee
Na de geweldige Desk-Mods van onder andere L3p en paslis was ik extreem geïnspireerd in het zelf ontwerpen / maken van een Desk – Case. Het grootste probleem was dat ik nagenoeg geen ervaring heb met het bewerken van metaal, derhalve zal ik deze case ook voornamelijk van hout maken.

Na ongeveer zes maanden met het idee rond gelopen te hebben, heb ik 2 weken geleden de knoop door gehakt en een concreet ontwerp gemaakt. Dit ontwerp is gebaseerd op mijn huidige bureau namelijk de BJÖRKUDDEN eettafel van de Ikea. Echter, ik zal er een ‘binnen bak’ in maken waarin de PC geplaatst zal worden.

Naast de hout-eis, had ik ook een eis aan de grootte van de desk, hij mocht niet al te breed zijn. Ik heb niet gigantisch veel ruimte tot m'n beschikking dus ik was gelimiteerd tot een breedte van +/-140 cm. Daarnaast wilde ik niet verder in waterkoeling investeren, daar was overigens in een desk van dit formaat al bijna geen ruimte voor!

Ik wil de houten structuur aan de buiten kant behouden maar de binnenbak wil ik zwart verfen. Als dat af is zal ik m'n hardware plaatsen en deze verlichten met rode LEDs. Dit is een bekende kleurencombinatie, maar naar mijn mening een hele 'veilige' en natuurlijke mooie

Na een paar uur Sketchuppen ben ik er toch uit gekomen! Dit gaat 'm worden:

Note: Om onduidelijkheid te voorkomen, de twee zwarte 'blokken' naast de monitor worden 5,35" bays waar ik vervolgens USB/Audio jacks en een CD/DVD drive in zal plaatsen.

Het sketchup model is hier te vinden: Klik!

De PC-Hardware
De hardware van de desk zal uit m'n huide desktop komen, ik zal dus zoals eerder genoemd, geen waterkoeling gebruiken maar lucht. M'n huidige setup is als volgt

• Asrock X58
• Intel Core i7 920 ( @3,5GHz )
• 6GB Crucial Balistix
• 2* MSI HD4770 Crossfire
• 128 GB Samsung SSD
• 1,5TB Storage

Update List
Update0: Start post - Onderdelen!
Update1: Hout op maat
Update2: Lijmen!
Update3: HDD rack en Luikjes!
Update4: HDD rack Pt2 en LEDjes!

Onderdelen!
De eerste pakketjes zijn binnen gekomen deze week 8x Sharkoon 80mm Low Noise Fans


Deze 3,5" bay USB / Audio / Cardreader word op de 5,35" bay aan de bovenkant gemonteerd:


Ik heb het sketchup model uit elkaar getrokken en vervolgens bepaald hoeveel ik van welk hout ik nodig heb, dit is het resultaat:



Morgen gaan we lekker klussen!

Mvg, reb3lzrr

note: Al deze foto's zijn gemaakt met m'n telefoon, de volgende updates zullen voorzien worden van foto's die met een spiegelreflex gemaakt zijn

[ Voor 5% gewijzigd door reb3lzrr op 07-01-2013 00:17 . Reden: Update List ]

[reb3lzrr]

Update1:

Ik wil deze update beginnen met een vraag naar de mods; wat is de status van het accepteren van deze CiP?

De afgelopen 2 dagen waren voornamelijk gevult met het op maat zagen / vrezen van alle planken.

Ik ben begonnen met de poten, deze zijn 1 CM ingevreesd waarna ik vervolgens deze d.m.v. hout pluggen een nog veel stevigere verbinding kan laten maken:


De poten even tijdelijk bij de rest van de planken gevoegd om een mooi overzicht te krijgen; m'n poedel vindt m mooi!




De verhoging / verlaging / brug ( afhankelijk hoe je het bureau bekijkt ) is ook ingevreest, op deze manier kan ik de buitenkant van het bureau schroef-loos maken. Wat natuurlijk mooi is



Vervolgens afgetekend waar de ventilatoren geplaatst moten worden.


Na een paar uur denken heb ik besloten om GEEN grote ronden gaten te zagen in de zeikant; dit vind ik extreem lelijk en limiteerd de kast doordat er moeilijk een stof filter geplaatst kan worden.

Dit is de oplossing



Tussen de gevreesde groeven kan gewoon een stoffilter geplaatst worden!

Dus hoe ziet het er op dit moment uit?


Dit was het weer voor vandaag, morgen ga ik het grootste deel in elkaar plakken

Mvg, reb3lzrr

[ Voor 3% gewijzigd door reb3lzrr op 24-12-2012 20:51 ]

[_ferry_]

De eerste foto's zijn eigenlijk te groot, maar zo te zien doe je de rest wel gewoon resizen, dus dan kan hij door naar CM

[marineII7]

Denk dat toch dat het slimmer is om de gehele gaten te maken voor de airflow de strepen lijken mij te weinig door laten, wel super om zo een build te zien ga ik zeker volgen

[CDA441]

Je fans gaan te weinig lucht aanzuigen zo, en er komt dan ook wat turbulentie, wat je fans luider maakt , dus wat marinell7 zegt is een optie voor betere airflow

[Singular1ty]

Ik denk dat 't wel meevalt met hoeveel lucht er door die spleten komt. Als je de fans met een beetje ruimte erachter zet in plaats van direct tegen het hout aan, voorkom je ook turbulentie geruis. Luchtboxje bouwen zodat ze wel alleen lucht van buiten aanzuigen, perfecte oplossing

[l3p]

Heel veel succes met je build, ik ga hem zeker volgen, vind deze builds geweldig!
Als hij af is, mag ik hem dan aan het lijstje toevoegen?

[reb3lzrr]

marineII7 schreef op donderdag 27 december 2012 @ 00:04:
Denk dat toch dat het slimmer is om de gehele gaten te maken voor de airflow de strepen lijken mij te weinig door laten, wel super om zo een build te zien ga ik zeker volgen

CDA441 schreef op donderdag 27 december 2012 @ 11:49:
Je fans gaan te weinig lucht aanzuigen zo, en er komt dan ook wat turbulentie, wat je fans luider maakt , dus wat marinell7 zegt is een optie voor betere airflow

Singular1ty schreef op donderdag 27 december 2012 @ 13:42:
Ik denk dat 't wel meevalt met hoeveel lucht er door die spleten komt. Als je de fans met een beetje ruimte erachter zet in plaats van direct tegen het hout aan, voorkom je ook turbulentie geruis. Luchtboxje bouwen zodat ze wel alleen lucht van buiten aanzuigen, perfecte oplossing

Ik heb voor deze 'fangril' gekozen omdat mijn huiskamer aan de kopse kant van het bureau is; ik wil dus niet in 4 draaiende ventilatoren kijken, met in het bureau een hoeveelheid lampjes die alleen een kerstboom kan overtreffen!

In ieder geval, mocht deze manier de hoeveelheid lucht limiteren zal ik kijken naar andere oplossingen!

l3p schreef op donderdag 27 december 2012 @ 14:17:
Heel veel succes met je build, ik ga hem zeker volgen, vind deze builds geweldig!
Als hij af is, mag ik hem dan aan het lijstje toevoegen?

Thx l3p! Ik ben vereerd als ik een vermelding krijg op je website!

[reb3lzrr]

Update2

Dus de afgelopen dagen minder kunnen doen dan ik eigenlijk wilde ivm. kerst, desalniet te min ben ik aardig ver gekomen!

Als eerste moest ik de 'brug' lijmen, dit ging nogal onhandig door het formaat. Na het spelen met wat lijmklemmen is het toch allemaal gelukt!


Terwijl dat aan het drogen was heb ik de 'binnenbak' in elkaar gezet. Deze bakken worden over de brug geplaatst.


Dan alle onderdelen samenvoegen om een paar foto's te maken voor jullie!


Zoals te zien is op deze foto zijn de kopse kanten nog niet bevestigd, dit omdat ik vrijdag het hele zooitje ga verplaatsen naar m'n eigen woning in Rotterdam ( ik ben op dit moment bezig in de garage van m'n vader )


En dan nog 2 foto's om deze update af te ronden!



Wat er qua hout bewerking nog gedaan moet worden:
- HDD rack maken
- 2 'Deurtjes' maken die als dubbele bodem gaan dienen voor de bakken
- Schuren en verven!

[SjaakDeBeer]

Ik ben benieuwd. Zal je deskmod gaan volgen.

[Chuck-e]

Ik las in je startpost dat je niet gaat waterkoelen maar luchtkoelen. Welke CPU-koeler had je in gedachten? Misschien had je daar al rekening mee gehouden in je design van je MOD.

Verder ik kan niet wachten tot er een vervolg komt.
Keep up the good work!

[ Voor 4% gewijzigd door Chuck-e op 27-12-2012 21:16 ]

[Verwijderd]

Heerl erg benieuwd naar deze build
Die fan gaten moet die niet iets groter of ga je de fans er stuk vanaf zetten ?
want zelf heb ik 1 fan als die tegen de gaten aan zit maakt die heel stuk meer geluid dan 1 cm erboven .
Maar succes ermee en ik ga deze zeker volgen

[Ianovski]

Haha, al die bureau's tegenwoordig. Is zeker geen negatief ding hoor, juist super vet! Ontwerp ziet er nice uit, uitwerking gaat ook helemaal goed komen zie ik al!

Bureau staat voor mijzelf ook ooit nog eens op het lijstje, super vet!

Succes ermee!!

[reb3lzrr]

Chuck-e schreef op donderdag 27 december 2012 @ 21:15:
Ik las in je startpost dat je niet gaat waterkoelen maar luchtkoelen. Welke CPU-koeler had je in gedachten? Misschien had je daar al rekening mee gehouden in je design van je MOD.

Verder ik kan niet wachten tot er een vervolg komt.
Keep up the good work!

Ik heb op dit moment de Scyte Mugen 2 Rev B, maar die gaat nooit passen, ik moet dus op zoek naar een nieuwe cooler!

Update3: HDD Rack en Luikjes!

Een kleine update, omdat ik nu moet wachten op Electra onderdelen voor de belichting en aansturing van de fans.

Ik heb ondertussen het bureau naar Rotterdam verplaatst waar ik deze vervolgens verder ga bouwen!

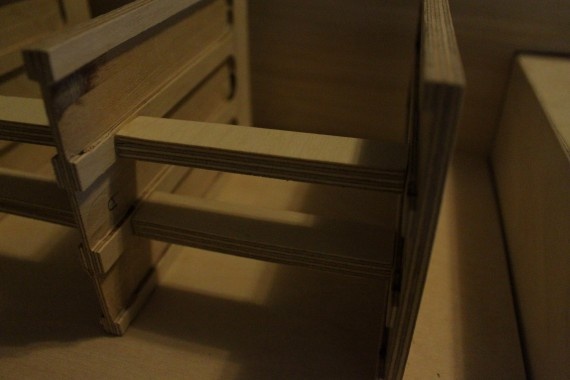

Ik ben begonnen aan een HDD rack, de foto's zeggen genoeg! ( deze verbindingen moeten nog geplaatst worden, zijn onderweg! )







Even een oud SSDtje er in gedaan om te testen:


Ook wou ik de onderkant bedekken met een stukje hout, dus een 9MM plaat op maat gezaagd en schaniertjes en een magneetje geplaatst!






Met het totaal plaatje van dit moment!

[ Voor 3% gewijzigd door reb3lzrr op 07-01-2013 00:14 ]

[SjaakDeBeer]

Begint er goed uit te zien. Ik ben er van overtuigd dat je serieuze skills hebt m.b.t. houtbewerking. Afwerking wordt top!

[GerGio]

Ik houd wel van een MOD met Hout

Ik zeg eerlijk dat ik het een mooi project vind ik zou zeggen KUTGW

[Hukkel80]

SjaakDeBeer schreef op vrijdag 04 januari 2013 @ 23:20:
Begint er goed uit te zien. Ik ben er van overtuigd dat je serieuze skills hebt m.b.t. houtbewerking. Afwerking wordt top!

Hier ben ik het mee eens. Houtbewerkingsskills zitten wel goed geloof ik.

Ik ben niet zo gek op volledig houten builds, maar het vakwerk kan ik veel respect voor opbrengen.

[Mavamaarten]

Wauw, ziet er mooi uit. Alleen vraag ik mij af of die kleine sleuven wel genoeg gaan zijn voor verluchting.
Tuurlijk zijn ronde gaten lelijk, maar kunnen de sleuven niet groter?

Anyways, kan niet wachten tot een update

[player-x]

Opmerkingtje, alles ziet er heel netjes uit, er komt een glasplaat in het bureau blad komt, maar waarom dan laten zien dat je multiplex hebt gebruikt terwijl je het ook van gewoon hout kan maken.

Niet dat het heel erg is of zo, is alleen een andere keuze dan wat ik zou hebben gemaakt.

[klokkert1]

wow het word echt mooi
ik heb een tip waarschijnlijk wist u dat zelf ook al maar als u wil schilderen is het makkelijk om dat te doen voor alles in elkaar zit

[reb3lzrr]

SjaakDeBeer schreef op vrijdag 04 januari 2013 @ 23:20:
Begint er goed uit te zien. Ik ben er van overtuigd dat je serieuze skills hebt m.b.t. houtbewerking. Afwerking wordt top!

GerGio schreef op vrijdag 04 januari 2013 @ 23:43:
Ik houd wel van een MOD met Hout

Ik zeg eerlijk dat ik het een mooi project vind ik zou zeggen KUTGW

Hukkel80 schreef op zaterdag 05 januari 2013 @ 19:09:
[...]


Hier ben ik het mee eens. Houtbewerkingsskills zitten wel goed geloof ik.

Ik ben niet zo gek op volledig houten builds, maar het vakwerk kan ik veel respect voor opbrengen.

Dankjewel allemaal!

Mavamaarten schreef op zaterdag 05 januari 2013 @ 19:16:
Wauw, ziet er mooi uit. Alleen vraag ik mij af of die kleine sleuven wel genoeg gaan zijn voor verluchting.
Tuurlijk zijn ronde gaten lelijk, maar kunnen de sleuven niet groter?

Anyways, kan niet wachten tot een update

Thx! Ik heb meerdere vragen/opmerkingen gehad omtrent de fanguard, maar hij is dus als volgt gevreesd: ( doorsnede )


Ik heb de fans als test even aangesloten en lijken niet gelimiteerd door de sleuven, ook is er geen turbulentie te horen!

Update is trouwens maandag of dinsdag te verwachten!

player-x schreef op zaterdag 05 januari 2013 @ 20:58:
[afbeelding]

Opmerkingtje, alles ziet er heel netjes uit, er komt een glasplaat in het bureau blad komt, maar waarom dan laten zien dat je multiplex hebt gebruikt terwijl je het ook van gewoon hout kan maken.

Niet dat het heel erg is of zo, is alleen een andere keuze dan wat ik zou hebben gemaakt.

Gewoon hout is velen malen duurder, op dit moment heb ik 150 euro aan hout uitgegeven. Al zou ik m’n bureau met timmerhout maken zou ik ongeveer 300+ euro moeten neerlappen

Daarnaast wordt de hele binnenkant zwart geverfd, je zal dus niks meer zien van de multiplex structuur .

Al het hout aan de buitenkant is wel netjes en wordt ook nog afgewerkt

[reb3lzrr]

Update4: HDD Rack Part 2 & Lampjes!

Een lekker grote update voor de late opblijvers op de zondag avond! De foto's staan niet op chronologische volgorde omdat ik afhankelijk was van leveringen

Na 2 weken eindelijk de kabels binnen gekregen voor m'n HDD rack! ( Deze dus ), slechtste sleeving die ik ook gezien heb, maar deze wordt natuurlijk later vervangen door MDPC-X sleeving die overrigens ook vandaag besteld is!


Deze kabel had twee schroefgaten, dus even de kabel 'verzonken' in de achterplaat


En natuurlijk direct in de HDD rack...


Dit allemaal maal 3 en je krijgt het eindresultaat voor de 3,5" ( de 2,5" bays worden op dezelfde manier gedaan, echter zit de bevestiging iets meer naar het midden door de converter )



Uiteindelijk het gat voor de glasplaat + CD Drive uit het bureaublad gezaagd. Meteen maar even m'n PC uit elkaar getrokken en m'n moederboord geplaatst om de gaten voor de SATA etc af te tekenen


De bracket voor de DVD drive




Al m'n electra een aantal dagen voor kerst al besteld, maar het wachten werd beloond; LEDs, moederboard raisers en de electra voor een custom fancontroller kwam toch binnen:


De gaten voor de kabels aftekenen en de hardware wat gedetailleerder op foto ( De Scyte Mugen 2 Rev B moet vervangen worden met een iets lagere koeler )



Hier zijn de rode LEDs van de Electra boer . Tijd om dan maar te gaan solderen; 6 Ledjes in Serie, zodat ze ieder (12v / 6lampjes = ) 2 volt krijgen


Eén string van 6 lampjs ( Er komen in totaal 24 LEDjes in de zijkant )


Deze worden in een gevreesd gat geplaatst, ook omdat ze op deze manier makkelijk te vervangen zijn mochten ze kapot gaan


En natuurlijk testen of ze werken, het licht is feller in het echt dan op de foto


Dat was hem weer voor vandaag! Tot de volgende keer!

[ Voor 3% gewijzigd door reb3lzrr op 07-01-2013 00:19 ]

[UnexpectedBE]

mooi met die leds

[RoboticPro]

Ziet er goed uit!

1 vraag: heb je die ledjes zonder weerstand aangesloten?

[UnexpectedBE]

RoboticPro schreef op maandag 07 januari 2013 @ 19:08:
Ziet er goed uit!

1 vraag: heb je die ledjes zonder weerstand aangesloten?

zegt ie toch? allemaal in serie zorgt ervoor dat ze op hun normale spanning werken?

[Thaerel]

Ik wil het nog steeds graag doen een desk maken, maar moet eerst op mn belastingteruggave wachten omdat ik ook mijn hardware wil gaan upgraden!

Ziet er goed uit gozer, KUTGW!

[RoboticPro]

Ja ik heb geleerd altijd een weerstand te gebruiken of je aan de spanning komt of niet om toch de goede levens duur van de leds te verzekeren.

[klokkert1]

RoboticPro schreef op dinsdag 08 januari 2013 @ 09:35:
Ja ik heb geleerd altijd een weerstand te gebruiken of je aan de spanning komt of niet om toch de goede levens duur van de leds te verzekeren.

ja dat is inderdaad zo want die van mij hadden ook iets teveel stroom...

[Scorpio_UT]

Mooie build wordt dit , ga hem zeker volgen succes

[WeeDzi]

RoboticPro schreef op dinsdag 08 januari 2013 @ 09:35:
Ja ik heb geleerd altijd een weerstand te gebruiken of je aan de spanning komt of niet om toch de goede levens duur van de leds te verzekeren.

Ik weet niet van wie je dat geleerd hebt, maar ik zou de levensduursparende functie van de weerstand dan wel eens willen weten. Het enige wat een Weerstand doet is weerstand geven zoals de naam al aangeeft. Hij neemt een deel van de spanning over uit de kring die de LEd niet kan dragen.

Maar waarschijnlijk heb je hem verkeerd begrepen als je 1 LED aansluit "past"dit namelijk niet op je voeding LED 2.1V (+/-) en je voeding 12 of 5V vandaar met 1 LED ja dan een weerstand.
6 LED = 6 x 2.1V is 12.6V past prima (+/-) misschien dat je LED iets minder vel gaan branden dan theoretisch haalbaar is maar swah.

als je 1 LED aansluit op een voeding van 2 V zou ik niet weten waarom je daar een weerstand tussen zou willen proppen.....

[ Voor 6% gewijzigd door WeeDzi op 10-01-2013 15:17 ]

[Booster.]

In theorie zal het niet kunnen omdat je er van uit gaat dat een led net zo als een diode werkt.
En dus geen weerstand zelf heeft. Dat de led pas in geleiding gaat bij 2,1V zonder enig weerstand te bieden.

Maar in de praktijk is het anders de leds hebben al een bepaalde (lage) weerstand en gaan al een beetje in geleiding bij een wat lagere spanning (zie plaatje).

Het is waarschijnlijk wel zo dat een schakeling met alleen leds wel gevoeliger is voor spannings-pieken.
Als op de zes leds 14V komt te staan zal er een led stuk gaan en de andere 5 leds zullen daardoor uit gaan.
Gebruik je 3 led en een weerstand van 285ohm zal er bij 12V 20mA lopen en bij 14V 27mA.
Iets wat een led voor een bepaalde tijd nog wel kan overleven.

[Atlas]

Gebruik voor ledjes ALTIJD een weerstand! Zoals hierboven al wordt opgemerkt heeft een LED een weerstand van bijna 0 Ohm. Een LED heeft daarom altijd een voorschakelweerstand nodig Ook al zet je ze met zijn 6-en in Serie op 12 volt.
Liever heb je de 6 LED's parrallel met elk een eigen weerstand, LED-jes zijn namelijk niet gelijk en in serie zie je dat veel meer dan parrallel.

[Thaerel]

He! Ik zie net dat je uit Rotterdam komt, net als ik! Altijd leuk om stadsgenoten met een mooie mod bezig te zien! Ik ga over een half jaar ook maar eens beginnen aan mn eigen bureau.. blijf het maar uitstellen haha..

[LinkeLouie]

ziet er erg goed uit, Koen!

mooi afwerking en goed oog voor detail, mooi dat je het niet afraffelt

een vraagje, zou ik jou Sketch Up model mogen gebruiken?
alleen de tafel als basis, formaten zijn voor mij ook precies goed!

[reb3lzrr]

UnexpectedBE schreef op maandag 07 januari 2013 @ 10:50:
mooi met die leds

Danku!

RoboticPro schreef op maandag 07 januari 2013 @ 19:08:
Ziet er goed uit!

1 vraag: heb je die ledjes zonder weerstand aangesloten?

UnexpectedBE schreef op maandag 07 januari 2013 @ 19:58:
[...]

zegt ie toch? allemaal in serie zorgt ervoor dat ze op hun normale spanning werken?

Thaerel schreef op dinsdag 08 januari 2013 @ 09:33:
Ik wil het nog steeds graag doen een desk maken, maar moet eerst op mn belastingteruggave wachten omdat ik ook mijn hardware wil gaan upgraden!

Ziet er goed uit gozer, KUTGW!

RoboticPro schreef op dinsdag 08 januari 2013 @ 09:35:
Ja ik heb geleerd altijd een weerstand te gebruiken of je aan de spanning komt of niet om toch de goede levens duur van de leds te verzekeren.

klokkert1 schreef op woensdag 09 januari 2013 @ 17:38:
[...]

ja dat is inderdaad zo want die van mij hadden ook iets teveel stroom...

WeeDzi schreef op donderdag 10 januari 2013 @ 15:16:
[...]

Ik weet niet van wie je dat geleerd hebt, maar ik zou de levensduursparende functie van de weerstand dan wel eens willen weten. Het enige wat een Weerstand doet is weerstand geven zoals de naam al aangeeft. Hij neemt een deel van de spanning over uit de kring die de LEd niet kan dragen.

Maar waarschijnlijk heb je hem verkeerd begrepen als je 1 LED aansluit "past"dit namelijk niet op je voeding LED 2.1V (+/-) en je voeding 12 of 5V vandaar met 1 LED ja dan een weerstand.
6 LED = 6 x 2.1V is 12.6V past prima (+/-) misschien dat je LED iets minder vel gaan branden dan theoretisch haalbaar is maar swah.

als je 1 LED aansluit op een voeding van 2 V zou ik niet weten waarom je daar een weerstand tussen zou willen proppen.....

Booster. schreef op donderdag 10 januari 2013 @ 16:08:
In theorie zal het niet kunnen omdat je er van uit gaat dat een led net zo als een diode werkt.
En dus geen weerstand zelf heeft. Dat de led pas in geleiding gaat bij 2,1V zonder enig weerstand te bieden.

Maar in de praktijk is het anders de leds hebben al een bepaalde (lage) weerstand en gaan al een beetje in geleiding bij een wat lagere spanning (zie plaatje).

Het is waarschijnlijk wel zo dat een schakeling met alleen leds wel gevoeliger is voor spannings-pieken.
Als op de zes leds 14V komt te staan zal er een led stuk gaan en de andere 5 leds zullen daardoor uit gaan.
Gebruik je 3 led en een weerstand van 285ohm zal er bij 12V 20mA lopen en bij 14V 27mA.
Iets wat een led voor een bepaalde tijd nog wel kan overleven.

[afbeelding]

Atlas schreef op vrijdag 11 januari 2013 @ 01:11:
Gebruik voor ledjes ALTIJD een weerstand! Zoals hierboven al wordt opgemerkt heeft een LED een weerstand van bijna 0 Ohm. Een LED heeft daarom altijd een voorschakelweerstand nodig Ook al zet je ze met zijn 6-en in Serie op 12 volt.
Liever heb je de 6 LED's parrallel met elk een eigen weerstand, LED-jes zijn namelijk niet gelijk en in serie zie je dat veel meer dan parrallel.

Wat een ophef over de LED's! Er komt een Variable Weerstand / Pot(entio)meter tussen waardoor ik de leds kan dimmen en waardoor ze gewoon op hun maximale voltage draaien! (1,5v - 1,6v

Thaerel schreef op vrijdag 11 januari 2013 @ 09:52:
He! Ik zie net dat je uit Rotterdam komt, net als ik! Altijd leuk om stadsgenoten met een mooie mod bezig te zien! Ik ga over een half jaar ook maar eens beginnen aan mn eigen bureau.. blijf het maar uitstellen haha..

Dankje! Laat maar weten als je die van jou begint!

LinkeLouie schreef op vrijdag 11 januari 2013 @ 11:05:
ziet er erg goed uit, Koen!

mooi afwerking en goed oog voor detail, mooi dat je het niet afraffelt

een vraagje, zou ik jou Sketch Up model mogen gebruiken?
alleen de tafel als basis, formaten zijn voor mij ook precies goed!

Ga je gang! Je moet wel oppassen met de plaatsing van de voeding, ik heb daar (te) weinig ruimte voor gereserveerd in het Ontwerp, waardoor ik nu rare oplossingen moet bedenken! ( meer hiervoor in de volgende Update die zondag avond te verwachten is! )

Mvg reb3lzrr

[SjaakDeBeer]

Ik kijk uit naar je update!

[reb3lzrr]

Update 5: De laatste stap voor het spuiten en sleeven!

Het is weer een week geleden, maar ik geef jullie weer wat lees/kijkplezier op de zondag avond!

Waar waren we vorige keer gebleven? Oh ja, LEDjes! Alle LEDjes geïnstalleerd en even het resultaat bewonderen!



Maar het hield niet op bij de ledjes, ik had eerst zwart plastic moederboard raisers, maar door onoplettendheid had ik hier maar 8 ipv 10 van besteld. Dus opnieuw een bestelling plaatsen en meteen even 10 metalen raisers gehaald. Na deze beiden uit geprobeerd te hebben toch maar voor de metalen gekozen, veel strakker en sterker!

Ook meteen even de gaten voor de SATA vergroot, want die zouden anders de 'bocht' niet kunnen maken.



Ook had ik niet nagemeten of mijn manier van de HDD drive bevestigen wel zou lukken, ik kwam er achter dat het deurtje niet meer dicht zou kunnen dus even een gat uit het deurtje gevreesd zodat alles weer netjes past!


En 4 van deze rakkers op de punten van het tafelblad gemonteerd; ik kan nu zonder moeite het tafelblad verwijderen zonder dat deze kan verschuiven


Zoals eerder aangegeven heb ik (te) weinig rekening gehouden met de voeding. Het liefst wil je je voeding zo dicht mogelijk bij het moederboard houden in verband met kabellengte, echter door mijn ontwerp fout moest ik hem dus op de grootste afstand bedenkbaar van het moederboard plaatsten. Ook een hele rare constructie met de 3,5" inch front bay. Al met al werkt het, dus we laten het maar zo!


En weer terug naar de LEDjes; deze moesten wel dimbaar worden! Voor alle makkelijkheid maar even overal molex stekkers op gemonteerd.


Toen dit kabeltje in elkaar geflanst: 1 aansluiting voor de voeding, 2 outputs ( voor de LEDs aan de voor en achterkant ) en natuurlijk de potmeter om het hele zooitje te kunnen dimmen


Toen het gat voor de 3,5" bay uitgezaagd + de twee gaten voor de potmeter ( deze moesten verzonken worden )


De potmeter er doorheen gestoken


Deze moest natuurlijk metgezeld worden door de 3,5"!


Alles even aansluiten en kijken wat het resultaat is! Ik kan van hier


Naar hier varieren in lichtfelheid!


En even een overzichtsfoto maken


Dit was hem weer voor vanavond!

Mvg reb3lzrr!

Note: In verband met een (spontane) verhuizing zal ik de komende maand niet zo actief bezig zijn aan de desk. Ik kan tot de verhuizing hem alleen spuiten en verfen, het sleeven ga ik in het nieuwe huis doen omdat ik niet een vol bureau wil verhuizen!

[Verwijderd]

KUTGW!

misschien ivm de verhuizing wieltjes eronder monteren
als je dan toch aan t modden bent...

[UnexpectedBE]

mooi man!

[CDA441]

looks very nice moet ik wel zeggen

[RoboticPro]

De led's komen nu al erg goed uit!
Ziet er goed uit.

[thijs1751]

Ziet er netjes uit!

Een vraagje hoe heb je de moederboard raisers zo netjes in het hout gekregen?

[Aardwolf]

Hm zie deze mod net pas, ziet er al heel vet uit!
Follow!

[Ferry H.]

Ziet er steeds beter uit!

[reb3lzrr]

Verwijderd schreef op zondag 13 januari 2013 @ 19:29:
KUTGW!

misschien ivm de verhuizing wieltjes eronder monteren
als je dan toch aan t modden bent...

Tahnks! Wieltjes ga ik er niet onder zetten Ik wil een zo sterk mogelijk bureau!

UnexpectedBE schreef op zondag 13 januari 2013 @ 21:06:
mooi man!

CDA441 schreef op zondag 13 januari 2013 @ 23:53:
looks very nice moet ik wel zeggen

RoboticPro schreef op maandag 14 januari 2013 @ 15:13:
De led's komen nu al erg goed uit!
Ziet er goed uit.

Thanks allemaal!

thijs1751 schreef op maandag 14 januari 2013 @ 16:51:
Ziet er netjes uit!

Een vraagje hoe heb je de moederboard raisers zo netjes in het hout gekregen?

Ik heb een setje van 80(?) boortjes, de diameter van de boortjes gaat elke keer met 0.1 mm omhoog. Steeds een groter gaatje geboord tot hij paste.

Daarnaast, deze raisers zijn anders dan je raisers uit je kast. De schroefdraad is hier 1cm ipv 3 mm ofzo in je PC case ( Hier gekocht )

marcel87 schreef op maandag 14 januari 2013 @ 19:28:
Hm zie deze mod net pas, ziet er al heel vet uit!
Follow!

Thanks!

Ferry H. schreef op maandag 14 januari 2013 @ 19:32:
Ziet er steeds beter uit!

Thanks!

[Haribo112]

Hoe wou je nou een DVD-tje in die drive stoppen? Die valt er toch meteen weer uit, zo verticaal?

[klokkert1]

Haribo112 schreef op dinsdag 15 januari 2013 @ 15:20:
Hoe wou je nou een DVD-tje in die drive stoppen? Die valt er toch meteen weer uit, zo verticaal?

ja dat zat ik me nou ook af te vragen

[Verwijderd]

Nice, kan niet wachten tot hij af is. Ziet er echt strak uit!

[CDA441]

Haribo112 schreef op dinsdag 15 januari 2013 @ 15:20:
Hoe wou je nou een DVD-tje in die drive stoppen? Die valt er toch meteen weer uit, zo verticaal?

Als je eens kijkt bij je eigen dvd drive, kan je zien dat er zo van die haakjes in de drive zitten , zo heb ik dat ook gedaan in m'n miniserver, werkt perfect hoor

[SjaakDeBeer]

Begint er bijna als af uit te zien! Nu nog wat spuit werk en je hardware plaatsen en je bent klaar.

Leuk dat je gaat verhuizen maar jammer voor mij. Ben namelijk nog steeds benieuwd hoe het eindresultaat zal zijn...

[reb3lzrr]

Haribo112 schreef op dinsdag 15 januari 2013 @ 15:20:
Hoe wou je nou een DVD-tje in die drive stoppen? Die valt er toch meteen weer uit, zo verticaal?

klokkert1 schreef op dinsdag 15 januari 2013 @ 18:56:
[...]

ja dat zat ik me nou ook af te vragen

Zoals CDA441 schreef; er zitten haakjes aan je DVD slee, waardoor je deze horziontaal/verticaal kan plaatsen!

Verwijderd schreef op donderdag 17 januari 2013 @ 09:39:
Nice, kan niet wachten tot hij af is. Ziet er echt strak uit!

Danku!

CDA441 schreef op donderdag 17 januari 2013 @ 17:25:
[...]


Als je eens kijkt bij je eigen dvd drive, kan je zien dat er zo van die haakjes in de drive zitten , zo heb ik dat ook gedaan in m'n miniserver, werkt perfect hoor

Inderdaad

SjaakDeBeer schreef op donderdag 17 januari 2013 @ 21:30:
Begint er bijna als af uit te zien! Nu nog wat spuit werk en je hardware plaatsen en je bent klaar.

Leuk dat je gaat verhuizen maar jammer voor mij. Ben namelijk nog steeds benieuwd hoe het eindresultaat zal zijn...

De verhuizing is nog niet helemaal rond en er is nogsteeds twijfel of deze uberhaubt door gaat, dus misschien komt er een onverwachtse update! Blijf volgen zou ik zeggen!

Mvg, Reb3lzrr

[Genos]

Ziet er goed uit!

[Appel105]

quote:
thijs1751 schreef op maandag 14 januari 2013 @ 16:51:
Ziet er netjes uit!

Een vraagje hoe heb je de moederboard raisers zo netjes in het hout gekregen?

---

Ik heb een setje van 80(?) boortjes, de diameter van de boortjes gaat elke keer met 0.1 mm omhoog. Steeds een groter gaatje geboord tot hij paste.

Daarnaast, deze raisers zijn anders dan je raisers uit je kast. De schroefdraad is hier 1cm ipv 3 mm ofzo in je PC case ( Hier gekocht )

Maar hoe heb je ze dan op de goede plek gekregen? Ik wil graag me moederbord onder me bureau schroeven, het enige echt lastige lijkt mij om het moederbord goed vast te zetten. De raisers moeten natuurlijk precies op de goede plek en ook nog heel recht erin. Hoe heb je dit gedaan?

En deze raisers hebben toch heel fijn schroefdraad, dat blijft toch niet zitten in hout? (beetje jammer trouwens dat je voor minimaal 6.50 moet kopen, heb maar voor 1.50 nodig...)

[reb3lzrr]

Ik heb m'n moederboard erop gelegd om de gaten af te tekenen. ik zal wel een keer een test doen, maar de raisers zitten steviger dan je denkt, denk dat er wel een kilo per schroef aan kan hangen. Als dat niet voldoende is gooi je wat lijm er tussen toch?

[JustMitchie]

Mooie mod Het is geloof ik ook niet zo dat je moederbord kan vallen ofzo, dus met die raisers zal het wel goed komen denk ik Verder, erg mooi...
/me is jaloers

[Milosonator]

Geweldig al dat hout! Erg mooi om te zien.

[JustMitchie]

Toch zou ook ik voorstellen om de leds parallel te doen, waarbij je een weerstand van 100 Ohm per volt neemt. Dit doe je per led.

[ Voor 8% gewijzigd door JustMitchie op 23-01-2013 16:18 ]

[reb3lzrr]

Beste tweakers!

In de vorige update heb ik laten weten dat ik zou gaan verhuizen, ondertussen is gebleken dat dit niet door gaat. Hartstikke jammer, maar ik kon dus weer gewoon verder met het bureau!

Update6: Spuiten!

Voordat ik begon met spuiten wou ik dat de Casefan's allemaal mooi gesleeved waren, dus de sleeving uit de kast getrokken en begonnen met sleeven!


Eerst de fan aan het uiteinde gedaan,


Deze laten samen voegen met z'n buurman... etc..


En hier is het eindresultaat:


Natuurlijk even kijken of ze het allemaal nog doen


Toen de hal even omgetoverd tot een tijdelijke spuitkamer! Hier worden de kleine dingetjes gespoten ( zoals de HDD rack, backplate etc )


Er voor gekozen om de kast de spuiten terwijl hij in elkaar zat, dus goed afplakken...


Een paar uur later is het resultaat belachelijk mooi


Fans, HDD rack en de Ledjes weer terug plaatsen...


Stuk stoffilter bij de lokale bouwmarkt gekocht en deze met dezelfde spuitbus zwart verfen...


In reepjes snijden...


En deze in de fangril plaatsen! ( Stof in m'n PC is een no-go )
** Om vragen voor te komen, de zuigkracht van de fan's voelt gewoon goed en er is geen turbulentie te horen!


Een gat in het tafelblad gezaagd, op het gat komt m'n monitor te staan, de 'gleuf' zal de kabels naar de achterkant van de monitor begeleiden


En een totaal plaatje


Nu staat de PSU sleeven op de agenda gevolgd door m'n PC plaatsten!

Tot de volgende keer!

[Daan8000]

Ziet er goed uit!

[reb3lzrr]

Edit; misclick, nvm

[ Voor 92% gewijzigd door reb3lzrr op 28-01-2013 19:49 ]

[Thaerel]

Mooi vreeswerk! Ziet er goed uit gozer!
