Gisteren, na veel te lang wachten voor een ongeduldige ik, heb ik eindelijk mijn onderdelen uit Engeland binnengekregen van Gremlin Solutions. Ze hadden er duidelijk een sport van gemaakt om zoveel mogelijk onderdelen in een zo klein mogelijk doosje te stoppen.
Tot op dit moment was ik eigenlijk nog steeds sceptisch over de door mij gekozen kleurscherma's. Alhoewel ik het inderdaad zelf uit had gezocht, had ik eerst een rood-zwart schema in gedachte. Maar omdat ik die kleuren eigenlijk altijd doe heb ik nu gewoon gekozen voor wit-roze-geel. Daarom was mijn anticipatie toch wel aan de hoge kant toen ik het doosje openmaakte...

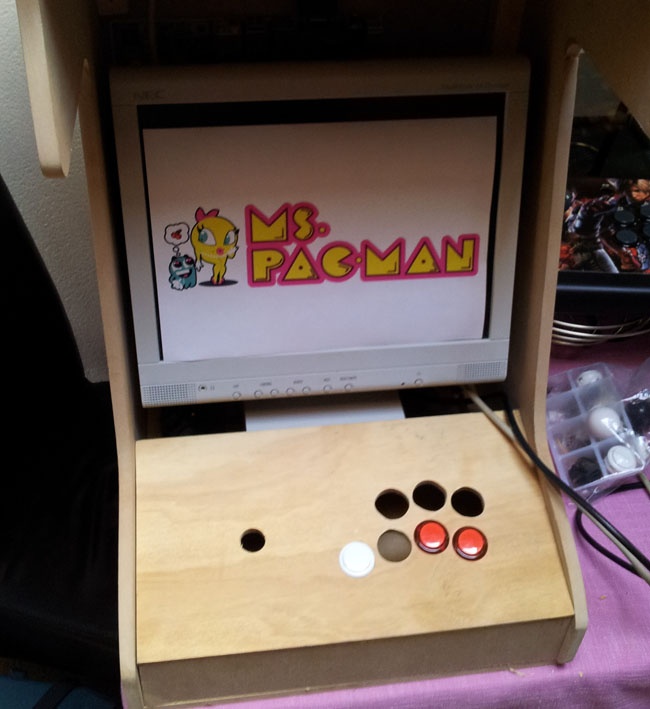

Na alles uitgepakt te hebben heb ik de onderdelen even gemonteerd op het proefplaatje triplex van eerder. Gewoon om te kijken hoe het eruit zag en dit was het resultaat:

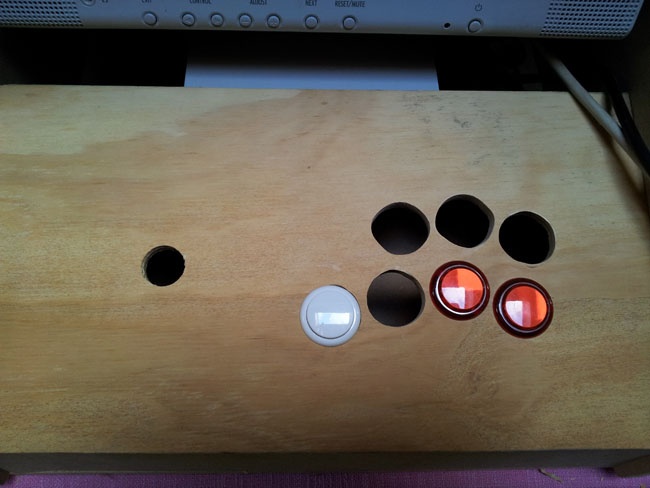

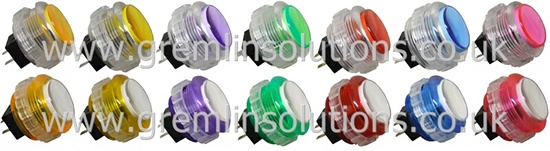

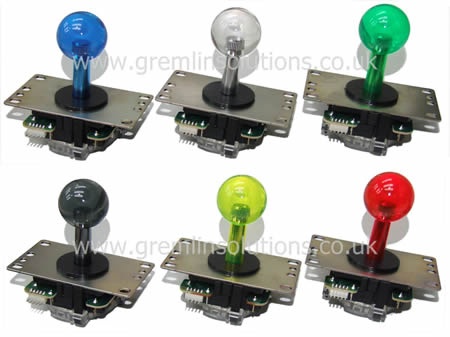

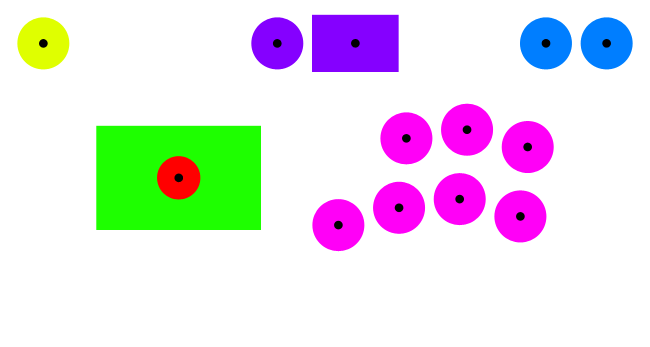

Sanwa JLF-joystick met clear balltop en 7x Seimitsu PS-14 geel/roze knoppen.

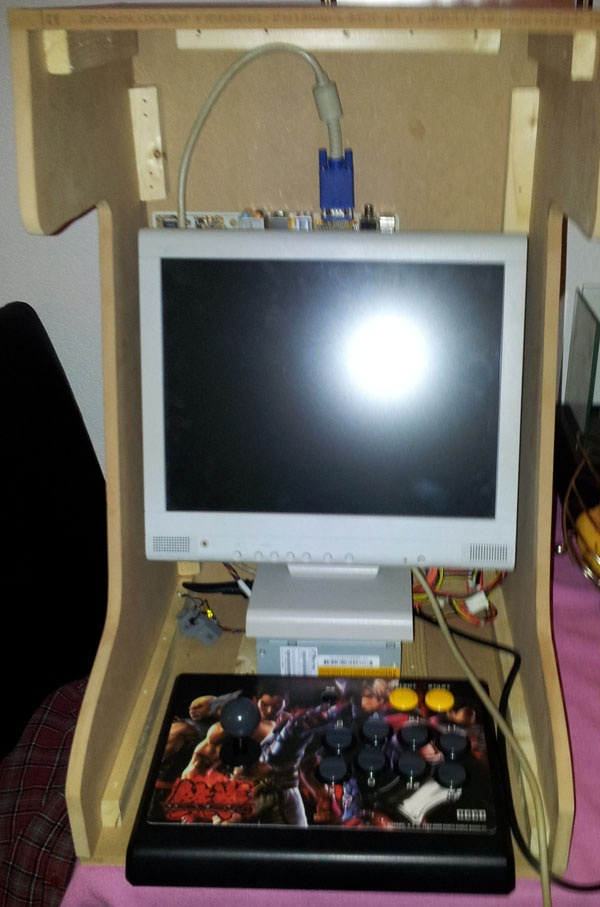

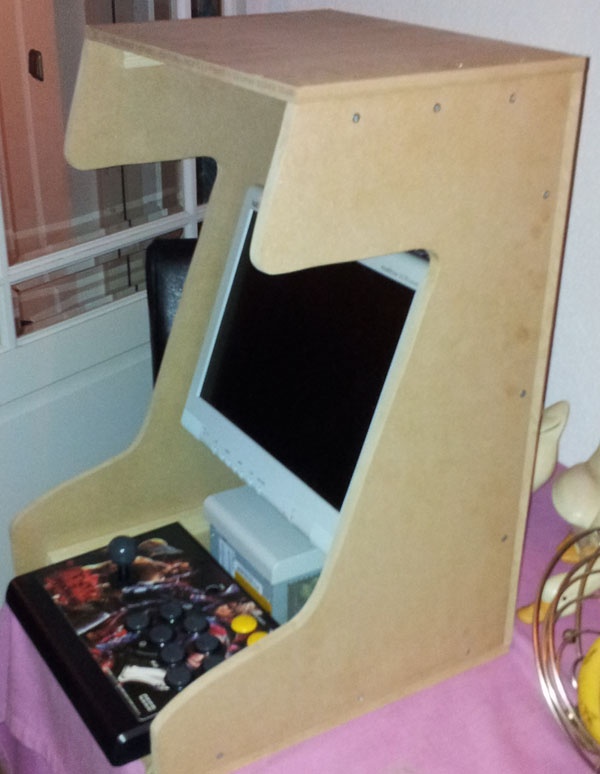

Daar was ik eigenlijk wel zeer tevreden over! Sterker nog, ik vond het gewoon mooi. Dan moet ik er nog bij voorstellen dat de rest van de kast wit is en ik kon eigenlijk al niet wachten om te gaan spelen. Maar omdat ik de rest van de bekabeling nog niet binnen had kon ik het nu helaas nog niet aansluiten. Als het goed is komt dat morgen

.

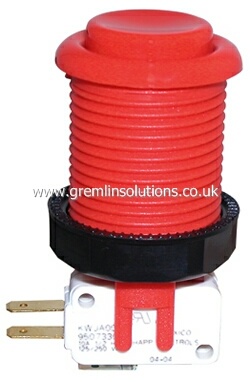

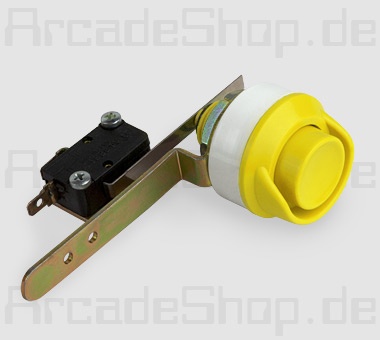

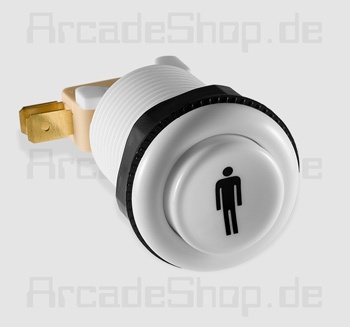

Overigens zaten er nog wel drie andere knoppen bij, namelijk een vierkante verlichtte (incl. switch en ledje) knop en twee HAPP knoppen die extra lang zijn en als flipperbutton kunnen fungeren.
Woooooooe!! 70's are back, baby!

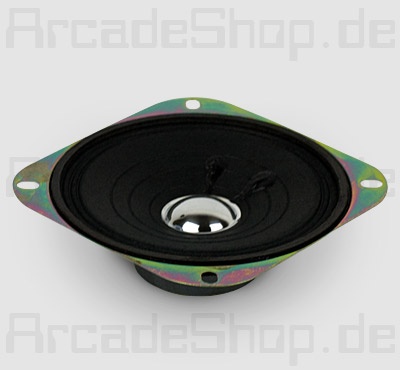

Wel ben ik 's avonds bezig gegaan aan de speakers. Alle onderdelen waren binnen en ik had nog wel wat el-cheapo speakerkabel liggen. Makkelijk om even te testen in ieder geval.
Dus heb ik twee ronde gaten gezaagd van 5cm (speaker-diameter is 10cm) en wat kleine gaatjes geboord om het geheel vast te zetten. Daarna heb ik de speakers vastgezet met tussen de speakers en het MDF rubberen vulringen. Die had ik nog liggen van een ander casemodprojectje en kwamen dus nu goed van pas. Ook kunnen de conussen op deze manier het MDF niet raken

.
Rubberen vulringen tussen de speakers en MDF.
Hierna twee kabels voldoende gestript en AMP-stekkers vastgeknepen. Eén eerste soundcheck gedaan en het geheel werkte

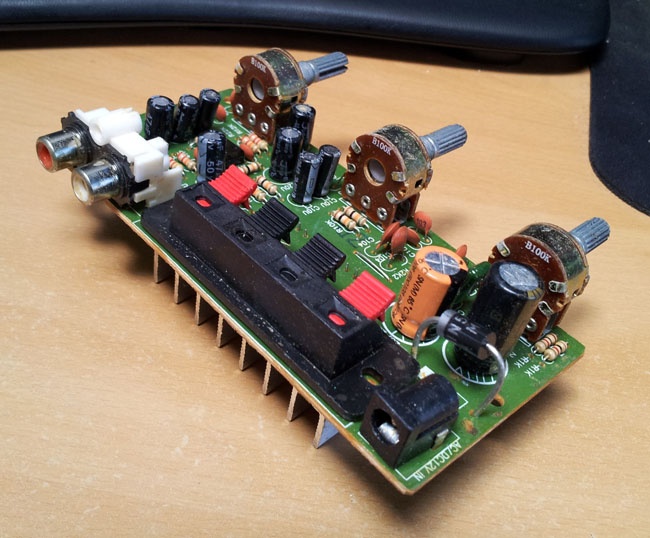

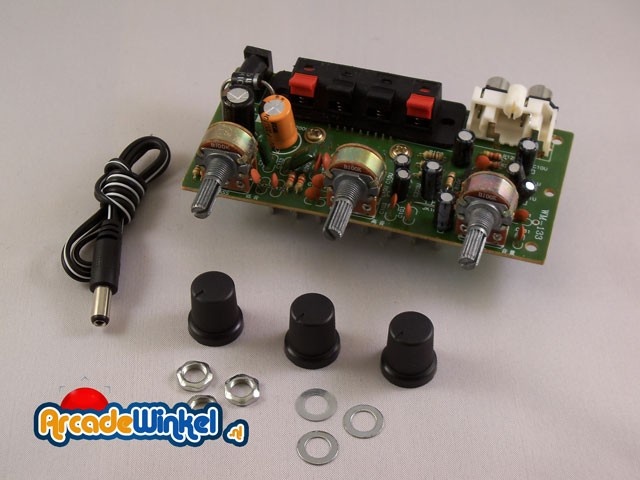

. Ook had mijn vriendin ondertussen een molex-naar-fan-kabel gemod om die om te bouwen naar de voedingsstekker voor de versterker. Dat werkte gelukkig ook meteen

.

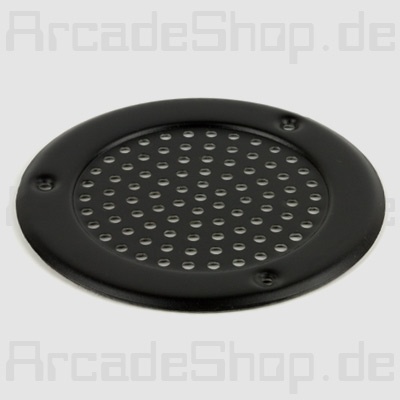

Als laatste de speakers goed vastgedraaid en gelijk gemaakt, de kabels netjes opgebonden en de speakercovers -- ehh doucheputjes

-- erop gezet aan de andere kant. En toen zag het geheel er zo uit:
Speakers gemonteerd
En afgemaakt met m'n doucheputjes
.
Ik was er zeer tevreden over en het geluid was ook nog best redelijk te noemen. Nu had ik even wat muziek geprobeerd, maar dat is eigenlijk geen realistische situatie. Mocht het uiteindelijk toch tegenvallen dan zijn de gaten altijd nog wat groter uit te werken. Er zitten toch covers overheen dus een iets mindere afwerking zie je toch niet.
Maar dat was gisteren....

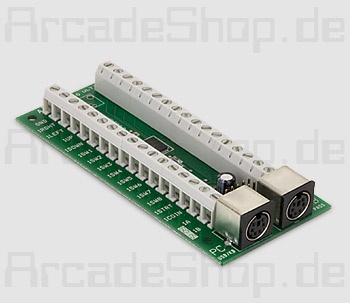

En omdat er gisteren geen update was en ik vandaag niet stil kon zitten ben ik toch nog met een klein projectje verdergegaan. Eigenlijk wilde ik gaan werken met het bedraden van alle knoppen, maar omdat helaas mijn kabel en kabelschoentjes nog niet binnen was van Arcadewinkel.nl, kon ik daar nog niet mee verder. Daarom ben ik met iets verdergegaan wat mij allang in de weg zat, de aan/uit-knop.
Als eerste ben ik begonnen door een gat van 29mm te zagen in de achterkant van de kast, aan de bovenkant. Ging vrij gemakkelijk met mijn nieuwe gatenzaag en ik was er dus ook zo doorheen. Daarna bedacht ik me dat ik eigenlijk helemaal geen nut had voor de bovenstaande vierkante knop. Dus besloot ik die maar als aan/uit-knop te gaan gebruiken.

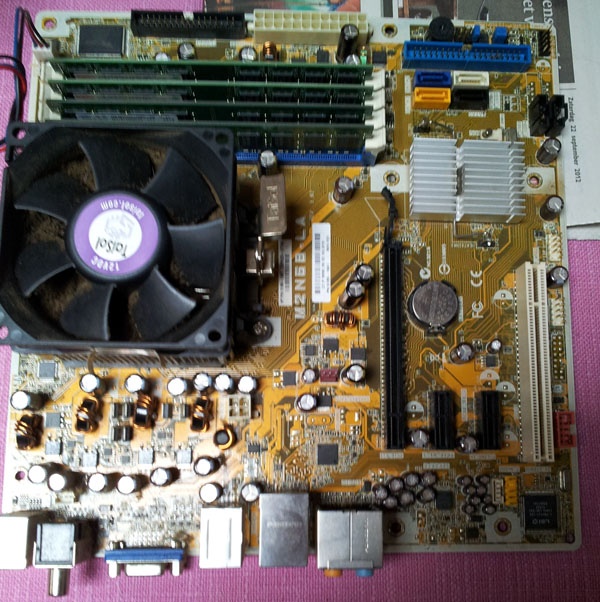

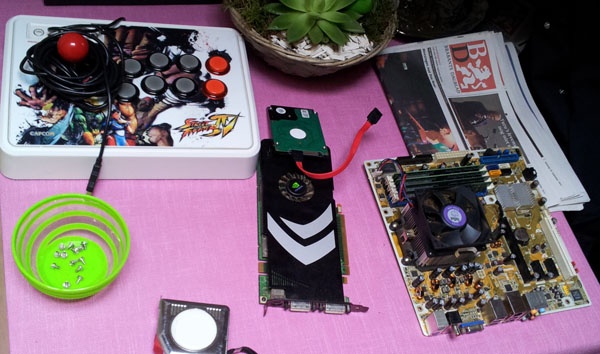

Als tweede ben ik dus de oude aan/uit-knop gaan halen en heb die uit elkaar gesloopt totdat er twee LEDs en één knopje overbleef. Nu wist ik in het geheel niet of het LEDje wat in de vierkante knop zat ging werken, dus de computer aangeslingerd en maar opgezocht. Het bleek dat het een gemiddeld mobo meestal een LEDje tot 5V kon huisvesten. Toevallig was het lampje ook 5V, dus dat zou moeten lukken.
Dus toen maar de stoute schoenen aangetrokken, de LED eraf geknipt en twee AMP-stekkertjes aangeknepen. Na wat kloten zat het geheel in elkaar en guess what, het werkte out of the box

. Ik was er supergelukkig mee, totdat ik het geheel in de knop wilde steken aan de bovenkant in de kast.... en dat paste niet

, Ik kwam letterlijk 1cm tekort

...
Na het eten uiteindelijk maar het kabeltje verlengd met een ander stukje wat ik nog had liggen en lichtelijk vastgesoldeerd. Toen werkte het gelukkig nog steeds en had ik zelfs kabel over

. Dus; Everything went better than expected

.
Daarna ook maar hetzelfde gedaan bij het knopje, dus gestript, AMP stekkers eraan geknepen en aangesloten, en zelfs dat werkte meteen

. Daarna de knop mooi aangedraaid en geïnstalleerd en uiteindelijk had ik toen zoiets:

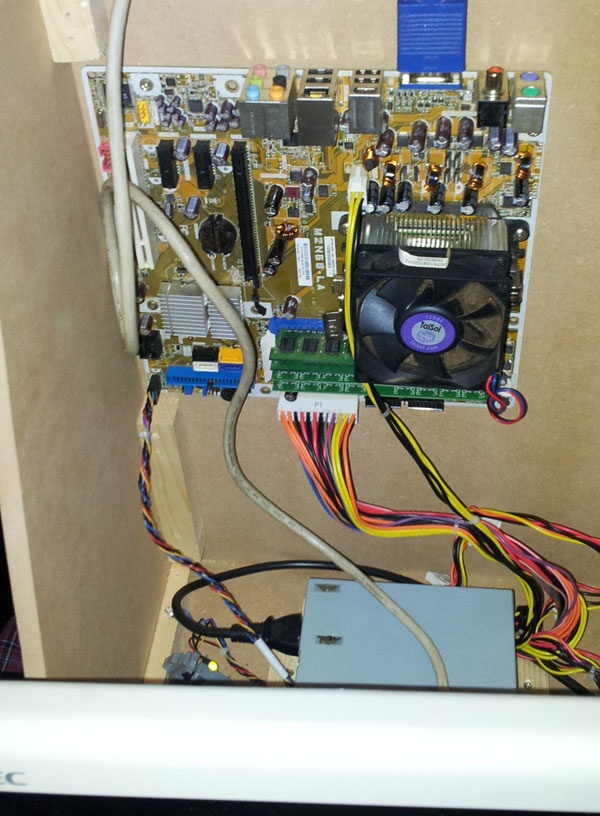

Binnen en buitenkant met werkende aan/uit-knop
Oh ja, ik had een klein stukje papier met I/O in de knop gestopt. Zag er eigenlijk beter uit dan ik dacht. Sterker nog, op internet worden hele vellen van die iconen aangeboden voor een godsvermogen, terwijl printen eigenlijk net zo mooi is

.
Al met al dus een vrij productieve dag geweest en gisteren ook. Het volgende project zijn de rest van de knoppen en de joystick. Oh, en natuurlijk een fatsoenlijk MAME-frontendje scoren die alles kan wat ik wil. Dat gaat waarschijnlijk niet lukken, maar daarvoor heb ik voldoende programmeerkennis

.
Hopelijk tot morgen!
