Coolermaster M2 voeding van 8 pins naar 6+2 pins

[GoT]

Hoi Allen,

Volgens mij moet dit wel werken, maar ik dubbelcheck het hier voor de zekerheid.

Het gaat om het volgende systeem: http://tweakers.net/gallery/sys/155578
Ik heb hier 2x GTX 670 in SLI en heb daarbij de voeding: Coolermaster 720W M2 aangeschaft.

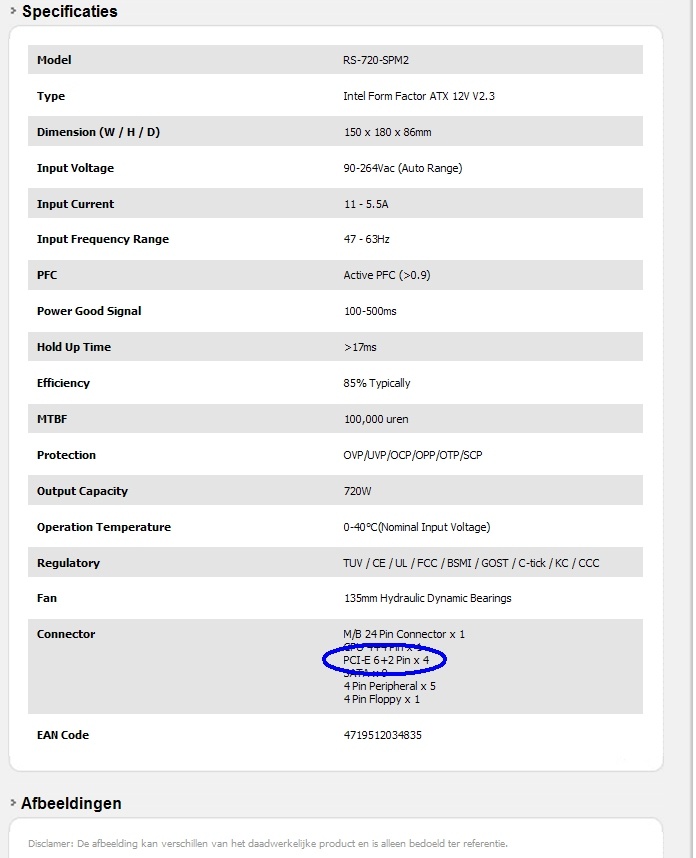

Op de website zag ik duidelijk staan:

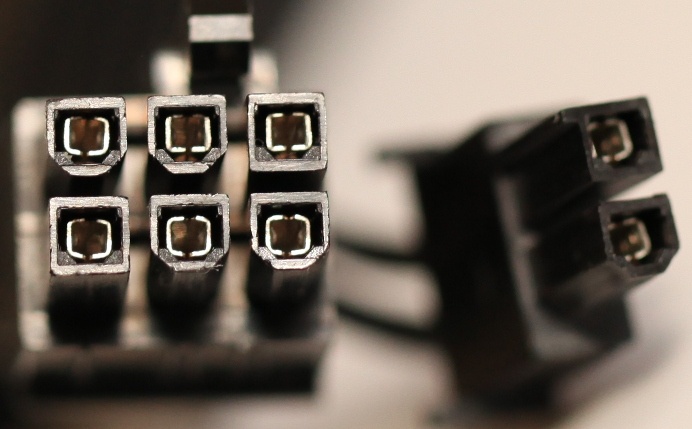

Maar wat vind ik in de doos:

+

de 8 pins kan verder niet losgehaald worden naar 6+2.
Ik heb al een mail gestuurd naar Coolermaster met een vraag hierover.

Ik heb de 6+2 connector gebruikt en de andere aansluiting heb ik met de splitter aangesloten, de voeding werkt verder prima.


Nu zat ik ernaar te kijken en het gaat om het volgende te doen:

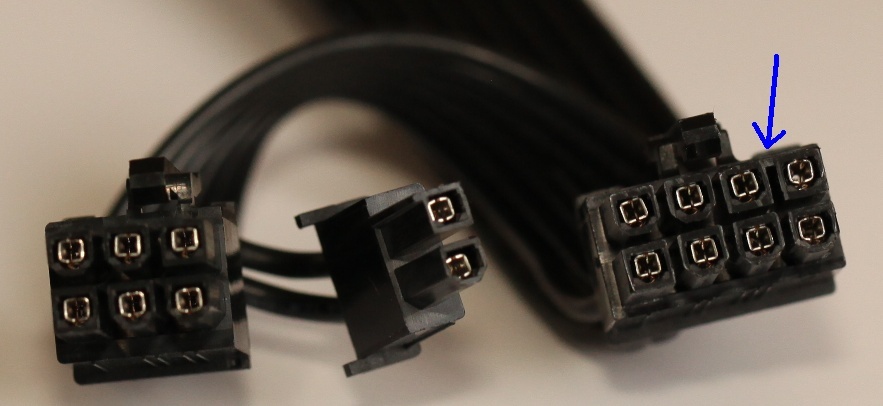

Als ik dat stukje plastic rechtsboven wegzaag en bijvijl, dan moet ik het kunnen aansluiten aan de videokaart.
De 2 rechter connectoren worden dan niet gebruikt en ziet de pin lay-out gelijk als een 6+2 lay-out.
Ik hoef alleen een inkeping te maken, het hoeft niet helemaal los, er is ruimte op de videokaart.

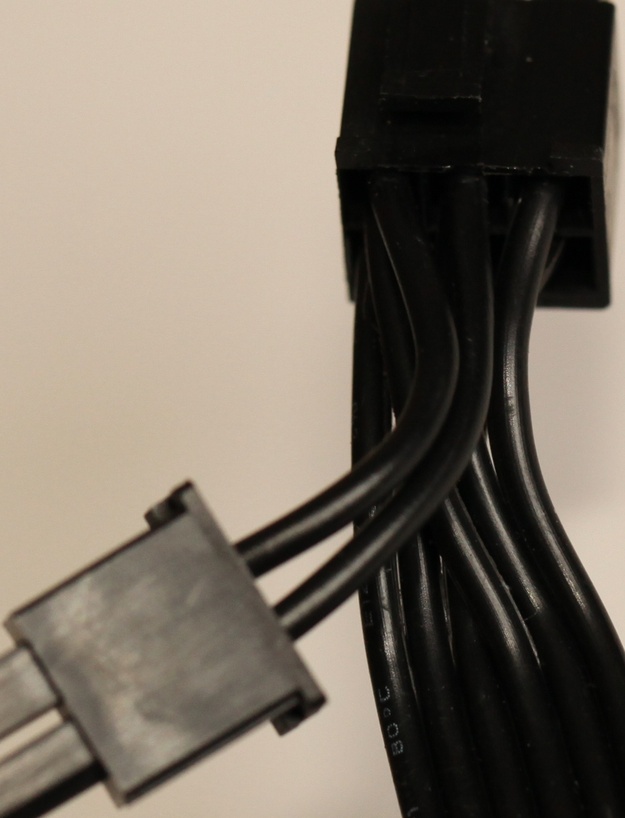

Ze zijn wel aan elkaar gelust:
Dus is het verstandig om dit te doen
Edit: voordeel van doorlussen is dat het 2 kabels scheelt, zoals je ziet heb ik (bewust) een kleine mATX PC-kast en moet ik met de beschikbare ruimte gaan werken. Vandaar ook dat ik van de 2x PCI-E splitters af wil.
(Qua kabelmanagement kan je zelfs met een kleine kast heel wat doen, maar aangezien ik het wilde aansluiten om te testen maar even snel weggefrot.)

[ Voor 15% gewijzigd door GoT op 16-09-2012 13:40 ]

[len-art]

Als ik het goed begrijp wil je een 8 pin die voor je cpu is bedoelt gebruiken voor je videokaart door 2 pinnen los te zagen? Nee dat kan niet.

[GoT]

Nee, het gaat niet om de 2x4 CPU connector.
Het gaat om de 8 pins GPU connector, daar wil ik een 6 (+2) GPU van maken.

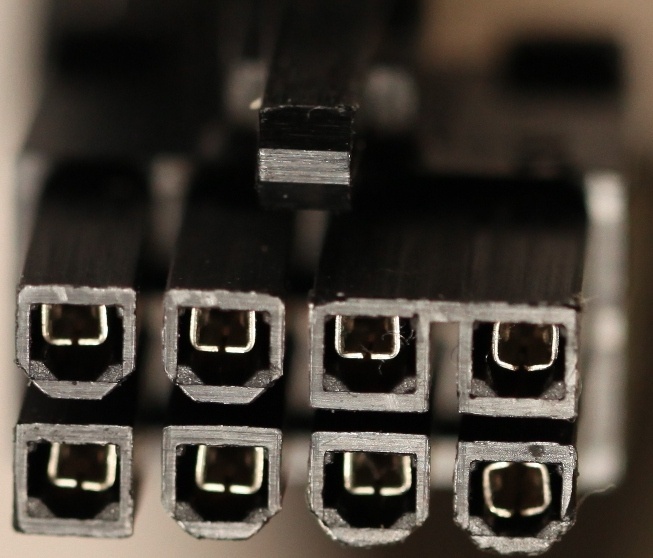

De 8x GPU pin is verder doorgelust aan de 6+2 GPU pin:

De 2 rechter pinnen waar ik de inkeping wil maken zijn dus niet doorgelust.

De 2 pin van de 6+2 is verder doorgelust op de standaard manier, zoals elke 6+2 GPU voeding:

[ Voor 64% gewijzigd door GoT op 16-09-2012 13:57 ]

[Hero of Time]

Eerder heb ik hier gelezen dat het niet verstandig is om twee videokaarten op dezelfde kabel aan te sluiten ivm vermogen die 't levert. Of eerder die de kaarten vragen. Je kan instabiliteit krijgen als die ene rail niet genoeg kan leveren voor 2 kaarten. Heb je echt geen 2 PCI-e voedingsaansluiting?

[GoT]

Er zit 2x PCI-E aansluitingen/kabels op de voeding.

Maar op een GTX 670 zit 2x PCI-E aansluitingen zijn, dus eigenlijk heb ik 4x PCI-E kabels nodig.
Maar als ik het dus zo kan splitten heb ik uiteindelijk 2x PCI-E kabels, elke kaart komt op een eigen PCI-E kabel.

Ik heb voor deze voeding gekozen, vanwege de 4x PCI-E (6+2) aansluitingen:
http://www.coolermaster.n...y_id=3627&product_id=6778
Helaas klopt het dus niet, het is een
- 8 pins PCI-E samengelust aan een 6+2 pins PCI-E
en een
- 8 pins PCI-E samengelust aan een 6+2 pins PCI-E

De vraag is dan: kan ik van die 8 pins een 6+2 van maken, zodat ik uiteindelijk op:
- 2x 6+2 pins PCI-E op 1 kabel
- 2x 6+2 pins PCI-E op 1 kabel
uitkom, door dat plastic randje weg te zagen ?

Edit: Oh well, only 1 way to find out.

[ Voor 11% gewijzigd door GoT op 16-09-2012 16:51 ]

[-The_Mask-]

Hero of Time schreef op zondag 16 september 2012 @ 15:45:
Eerder heb ik hier gelezen dat het niet verstandig is om twee videokaarten op dezelfde kabel aan te sluiten ivm vermogen die 't levert. Of eerder die de kaarten vragen. Je kan instabiliteit krijgen als die ene rail niet genoeg kan leveren voor 2 kaarten. Heb je echt geen 2 PCI-e voedingsaansluiting?

Klopt iig niet als dat er stond.

GoT schreef op zondag 16 september 2012 @ 16:32:

De vraag is dan: kan ik van die 8 pins een 6+2 van maken, zodat ik uiteindelijk op:
- 4x 6+2 pins
uitkom, door dat plastic randje weg te zagen ?

Ja dat kan, maar kan ook zijn dat Coolermaster of winkel moeilijk gaat doen over garantie mocht het ooit nodig zijn.

[GoT]

Ik snap dat als ik ergens in ga zagen dat de garantie vervalt.

[GoT]

Pfft zagen/schuren in een connector, voel me nu wel een prutser.

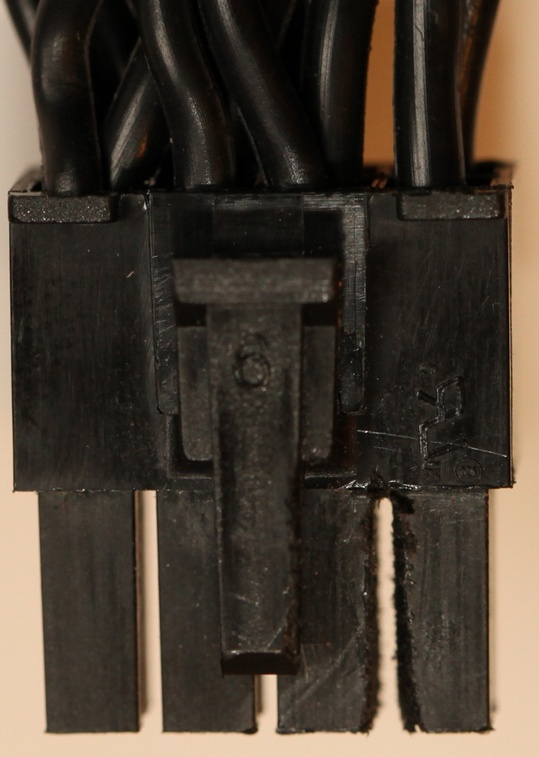

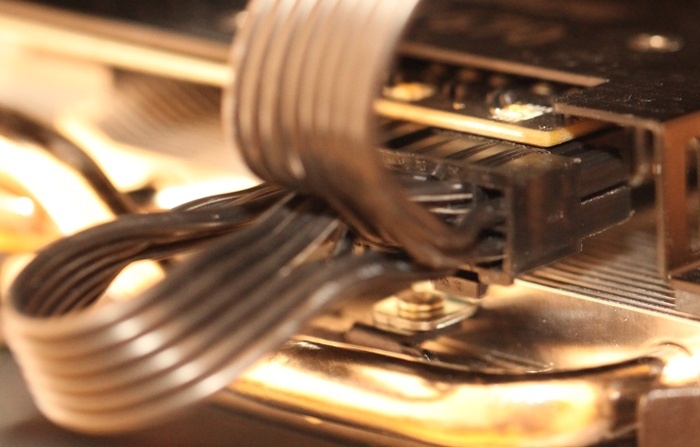

Eerst maar even uitproberen op 1 kaart, je weet maar nooit:

de 2 pinnen steken eruit aan de zijkant.

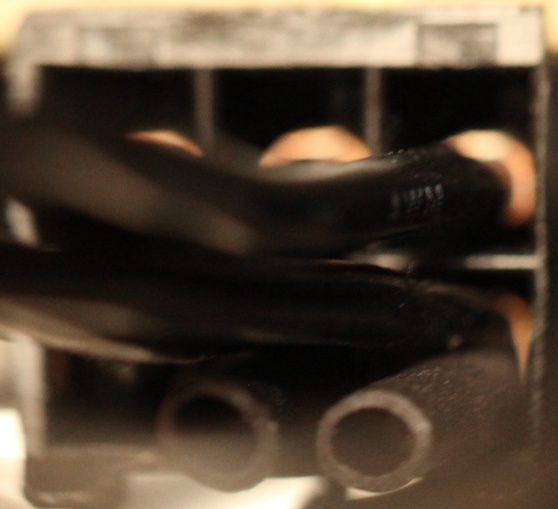

Aan de andere kant:

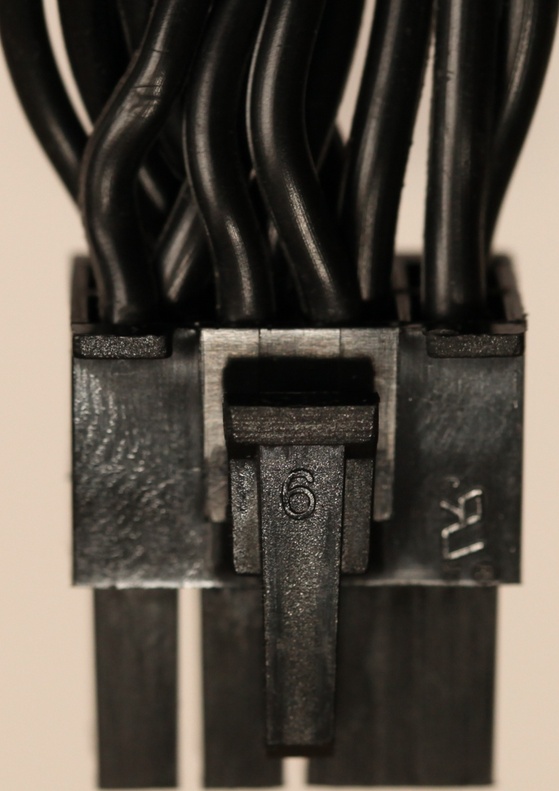

de 6 pins connector

Het werkt

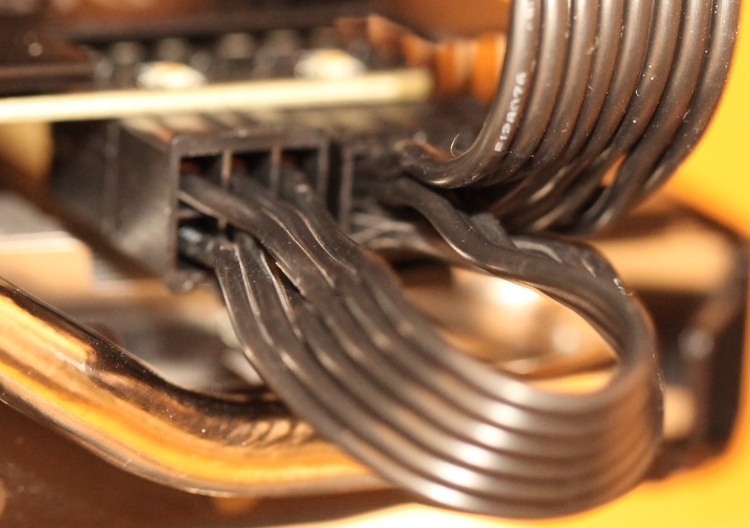

Nu beide kaarten aangesloten:


Aangezien ik geen garantie meer heb: Ook maar even de 2 connector eraf geknipt en een krimpkous eromheen:

Heeft toch geen nut.
Heb even een tijdje Furmark gedraaid en het draait stabiel.

- Zagen+schuren in een connector
- 2 PCI-E kabels ipv 4
Is dit genoeg voor de nominatie: "Prutser van het jaar 2012" ?

[ Voor 3% gewijzigd door GoT op 16-09-2012 19:24 ]
