Hulp met VLAN

[DenBilly]

Ik had graag wat hulp van jullie gekregen om mijn netwerk met vlan's in orde te krijgen.
Waarom heb ik vlan's nodig? Ik woon in België, en wil digitale tv bij telenet aanvragen, de digitv decoder moet een extern IP adres krijgen (moet bij telenet). De standaard oplossing van telenet is een switch na de modem plaatsen, een poort voor de digibox, en de andere voor de rest van het netwerk met evt een router.
Nu heb ik maar 1 kabel tussen de router en een gedeelte van het netwerk (waar ook de digibox komt) en kan ik niet werken met de switch na de modem, vlan's dus...

Ik heb een Netgear WNDR3700 router met opnwrt erop, en aan de andere kant een netgear GS105E switch. Beide hebben vlan functionaliteit. Nu ben ik een behoorlijke linux noob, vlan's had ik ook nog nooit van gehoord voor ik hieraan begon, maar na ettelijke liters bloed, zweet en tranen ben ik er toch in geslaagd om op de switch op 1 poort een extern IP adres te krijgen (vlan2), de andere poorten geven een intern IP adres(vlan3).

Joepie zou je denken, ware het niet dat de rest van mijn netwerk nu niet meer bereikbaar is. Als ik mijn vlan's weer verwijder, is alles weer ok.
Ik heb mij al rot gegoogeld maar vind geen oplossing.
Wie o wie verteld wat ik over het hoofd zie?

Hieronder nog wat screenshots van mijn settings.










en het network file in de router :

code:

config 'interface' 'loopback'
        option 'ifname' 'lo'
        option 'proto' 'static'
        option 'ipaddr' '127.0.0.1'
        option 'netmask' '255.0.0.0'

config 'interface' 'lan'
        option 'type' 'bridge'
        option 'proto' 'static'
        option 'netmask' '255.255.255.0'
        option 'ipaddr' '192.168.123.254'
        option '_orig_ifname' 'eth0.1 wlan0 radio1.network1'
        option '_orig_bridge' 'true'
        option 'ifname' 'eth0.1 eth0.3'

config 'interface' 'wan'
        option 'proto' 'dhcp'
        option 'type' 'bridge'
        option '_orig_ifname' 'eth1'
        option '_orig_bridge' 'true'
        option 'ifname' 'eth0.2 eth1'

config 'switch'
        option 'name' 'rtl8366s'
        option 'reset' '1'
        option 'blinkrate' '2'
        option 'enable_vlan4k' '1'
        option 'enable_vlan' '1'

config 'switch_vlan'
        option 'device' 'rtl8366s'
        option 'vlan' '1'
        option 'ports' '1 2 3 5t'

config 'switch_port'
        option 'device' 'rtl8366s'
        option 'port' '1'
        option 'led' '6'

config 'switch_port'
        option 'device' 'rtl8366s'
        option 'port' '2'
        option 'led' '9'

config 'switch_port'
        option 'device' 'rtl8366s'
        option 'port' '5'
        option 'led' '2'

config 'switch_vlan'
        option 'device' 'rtl8366s'
        option 'vlan' '2'
        option 'ports' '0t 5t'

config 'switch_vlan'
        option 'device' 'rtl8366s'
        option 'vlan' '3'
        option 'ports' '0t 5t'

[ Voor 7% gewijzigd door DenBilly op 05-09-2012 10:41 ]

[DenBilly]

Even een kickje met een principeschema van mijn netwerk.

[ Voor 43% gewijzigd door DenBilly op 05-09-2012 10:46 ]

[TrailBlazer]

kan je een plaatje maken hoe alles aan elkaar hangt dat is me nog niet helemaal duidelijk namelijk.

[DenBilly]

TrailBlazer schreef op woensdag 05 september 2012 @ 10:31:
kan je een plaatje maken hoe alles aan elkaar hangt dat is me nog niet helemaal duidelijk namelijk.

Het principeschema staat hierboven, of bedoel je foto's met de bekabeling?

[TrailBlazer]

volgens mij linkte die niet ergens anders naar anyway hier kan ik wel wat mee.

[CyBeR]

Op je trunklijnen zet je alle VLANs tagged, en op alle poorten waar iets aanhangt het gewenste VLAN untagged.

[Paul]

Makkelijkste is als je nog een GS105E koopt en die bij je modem/router/NAS plaatst. Dit omdat de bridges en VLANs in die WNDR3700 het er niet overzichtelijker op maken.

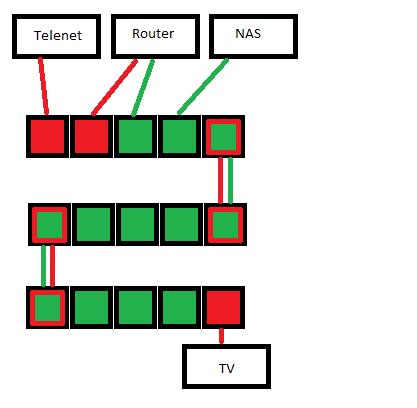

Kabel van Telenet in poort 1, WAN-poort WNDR3700 in poort 2, LAN-poort WNDR3700 in poort 3, Synology in poort 4 (of een poort van je WNDR3700), 'trunk' in poort 5.

GS105E	VLAN 1	VLAN 2
Poort 1	-	Untagged
Poort 2	-	Untagged
Poort 3	Untagged	-
Poort 4	Untagged	-
Poort 5	Untagged	Tagged

Op de 3Com zet je beide trunk-poorten hetzelfde als Poort 5 van de GS105E, op de andere GS105E zet je de trunk-poort ook zo, de poort met je TV-kastje zet je hetzelfde als Poort 1, de poorten met LAN-dingen zet je hetzelfde als Poort 3

Als de 3Com nog de default 'Alles is untagged 1 / PVID 1' heeft hoef je de rest van de poorten niet aan te passen. Geen idee of de 3Com VLANs snapt trouwens

[ Voor 6% gewijzigd door Paul op 05-09-2012 11:10 ]

[DenBilly]

Hey super, thx allemaal voor de tips, jammergenoeg kan ik pas morgen weer een en ander proberen.
Ik zou als het mogelijk is liever niet nog een switch bijzetten, is nog eens 25w extra verbruik, en het zou toch moeten rechtstreeks lukken vanuit de router hoop ik.
De 3com router heeft trouwens geen benul van vlans, daar ligt btw ook het probleem niet, had die er als eens vantussen gehaald om te testen.

@trailblazer : Sorry, had net de link aangepast, was eerst op google drive, wellicht dat dat niet werkte.

[CyBeR]

Als die 3com niet vlan-enabled is moet je het vlan waarin je je lan hebt zitten untagged op alle links zetten. Beter echter is het om die te vervangen door een switch die wel vlans snapt.

[DenBilly]

Het probleem zat toch in de 3com switch, achteraf gezien natuurlijk logisch, als een trunk lijn op een gewone switch komt en daarna een pc een ip moet krijgen dat de boel in de soep draait.
Ik heb dan nog maar een netgear vlan switch besteld om de 3com te vervangen, nu nog wachten tot die hier aankomt...
In ieder geval allemaal bedankt voor de hulp!

[DenBilly]

Nog even een update, digicorder, en vlan's zijn geïnstalleerd en alles werkt perfect, digicorder krijgt netjes 10.x.x.x ip adres, en de rest van het netwerk werkt ook nog .
Bedankt allen om mij op de juiste weg te zetten!
