[CiP] Devils Core 1000

[noudi93]

Hallo iedereen,

Ik heb besloten dat ik het zat was om een huge pc kast in mijn kamer te hebben, dus dacht ik dan stap ik over naar m-atx. Maar daar moet natuurlijk wel een geschikte kast voor komen. En dan kan ik wel een kast van 120 euro gaan kopen, maar dat vind ik ook niet leuk. Dus heb ik besloten om voor de eerste keer maar eens met casemodden te beginnen.

De te modden kast is een fractal design core 1000 geworden. Het thema is Devil geworden, hoe ik dit uit ga werken weet ik nog niet precies. Daarvoor vertrouw ik op de input van de trouwe tweakers lezers.

Hardware:
- pricewatch: Biostar TA890GXE
- pricewatch: AMD Phenom II X6 1090T Black Edition
- pricewatch: Cooler Master GeminII M4
- pricewatch: G.Skill RipjawsX F3-10666CL9D-16GBXL
- pricewatch: XFX AMD Radeon HD 6970
- pricewatch: Cooler Master Silent Pro M700
- pricewatch: Enermax T.B.Apollish UCTA12N-R, 120mm

Tools:
- cirkelzaag
- decoupeerzaag
- dremel

Wat ik in ieder geval wil gaan doen:
- zo groot mogelijk window DONE

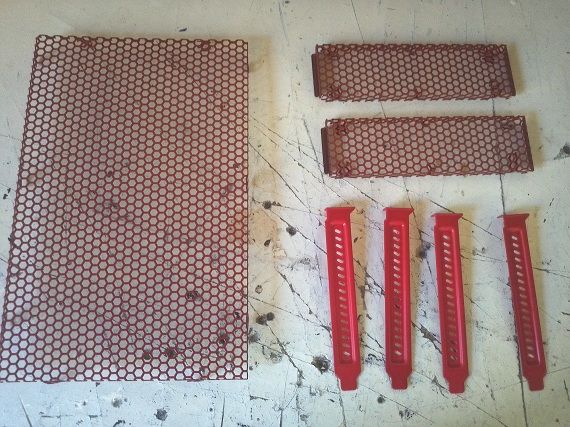

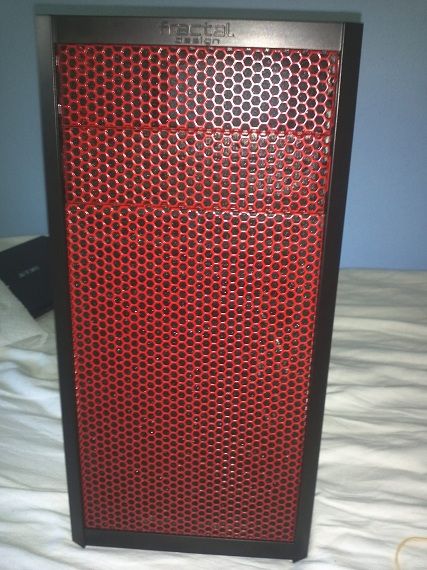

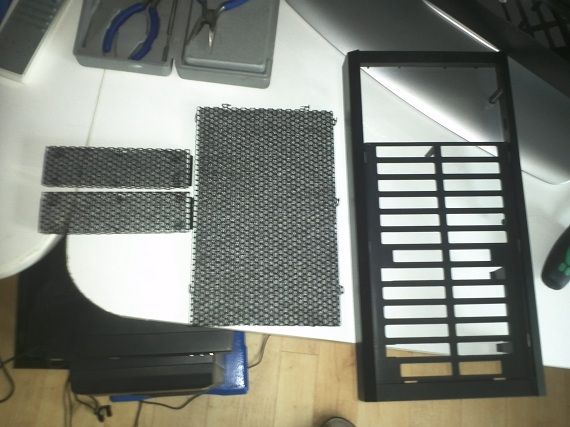

- mesh aan voorkant en de pci slot covers verven DONE
- Andere ventilatoren (waarschijnlijk Enermax T.B.Apollish UCTA12N-R) DONE
- cover maken om de voeding+kabels en de 5,25inch bays te verbergen
- aantal kabels sleeven DONE

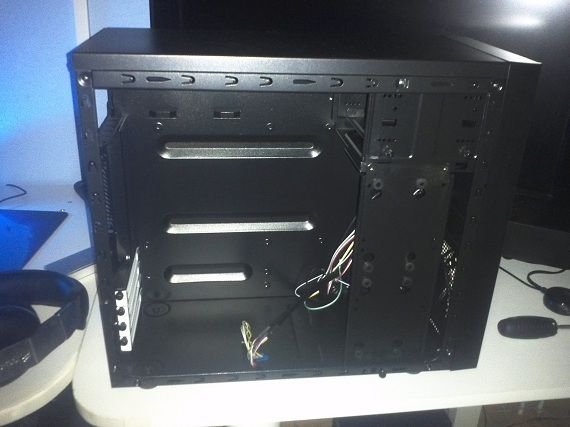

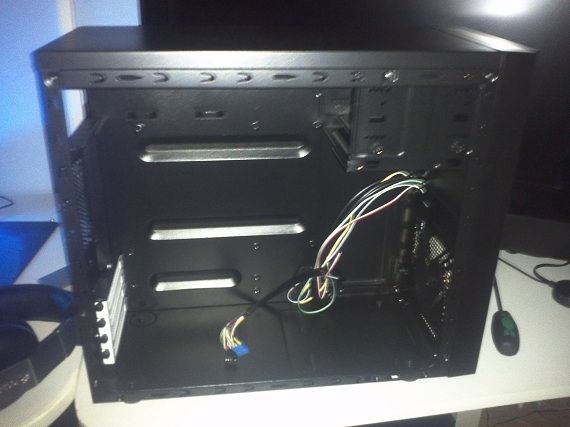

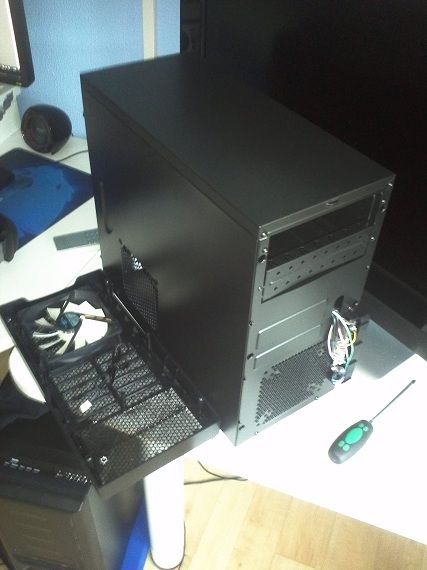

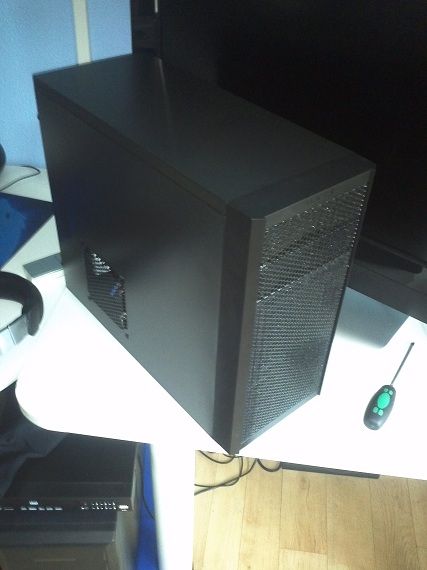

de kast zelf:










Verven
















Morgen naar de plaatselijke doe het zelf zaak om nog wat dingen te halen.

Updates komen zo snel mogelijk

[ Voor 17% gewijzigd door noudi93 op 06-08-2012 12:46 ]

[noudi93]

kleine update:

De hubo in Denekamp kan maandag pas mijn spullen leveren. Maandag ga ik ook mijn fans bestellen en waarschijnlijk ook wat sleeve spullen.

fans worden waarschijnlijk:
2x of 3x: http://www.freezinghardwa..._-_120_x_120_x_25_mm.html

1x: http://www.freezinghardwa...8A_-_80_x_80_x_25_mm.html

[_ferry_]

Voordat we hem verplaatsen is er nog iets aan update nodig, wat er nu gedaan is is nog te weinig om hem te beoordelen en te verplaatsen.

[noudi93]

Ok maandag komt er weer een update zodra ik bij de hubo mijn spullen op kan halen

[noudi93]

vandaag bezig gegaan met het window. UItgezaagd en plexi erin gelijmd.

Voor mijn eerste window vind ik het best netjes gelukt.








Morgen komt mijn rode sleeve en heatshrink voor de front panel connections binnen, dus morgen gaan we sleeven. Dan komt woensdag mijn moederbord binnen (biostar ta890GXE) en als het goed is komen vrijdag mijn cpu koeler en fans binnen.

[ Voor 3% gewijzigd door noudi93 op 31-07-2012 12:59 ]

[noudi93]

een hardware update.

Dit is de hardware die ik nu al thuis heb liggen. Het moederbord en harde schijven moeten nog binnen komen.




Cooler master m700 power supply:






xfx hd 6970 2gb graphics card:




AMD phenom II x6 1090T boxed:




8gb corsair xms3 1333mhz cl9 TIJDELIJK GEHEUGEN:




Indien mijn sleeve spullen vanmiddag binnen komen, komt de volgende update vanavond of morgen.

[ Voor 12% gewijzigd door noudi93 op 08-08-2012 20:52 ]

[noudi93]

Nieuwe update:

front panel connections gesleeved. Ik doe de usb en audio kabels denk ik niet. Die zijn wel mooi zwart. Ik haal het ac97 gedeelte van de audio kabel denk ik nog wel weg.

Sleeving:

[_ferry_]

En dooorrrrr. schopje naar CM

Tip voor de volgende keer: Krimpkous niet achter de stekkertjes doen, maar er overheen. Al kan dat wel krap worden met aansluiten.

[noudi93]

hmm ja dat had inderdaad beter gewerkt. Dom dat ik daar niet aan gedacht heb.

Misschien ga ik dit nog wel een keer over doen. Maar voor nu is het wel goed. Ik kijk wel eerst hoe het er straks in het geheel uit ziet.

[noudi93]

Nieuwe update:

Nadat ik mijn moederbord, fans en cpu cooler binnen heb gekregen wou ik in ieder geval vast de pc in elkaar zetten. Aangezien ik de laatste tijd op mijn laptop werk en ik ook wel weer eens een spelletje wil kunnen spelen.

Dus nieuwe toevoegingen zijn:
- biostar ta890gxe
- cooler master geminii m4
- 2x Enermax T.B.Apollish UCTA12N-R, 120mm

















Zo kan ik er in ieder geval weer op werken.

Volgende update zal over de cover gaan over de voeding en de drive bays.

to do list:
- beter cable management
- cover voor psu en drive bays
- Sleeven 24pin atx kabel en pci-e sleeved extension cables halen
- devil thema verder uitwerken (weet nog niet precies hoe)

[ Voor 6% gewijzigd door noudi93 op 02-08-2012 21:05 ]

[R0y.]

Ziet er tof uit!

[lutkeveld]

even die geluidskaart weg halen uit de onderdelen lijst

[Thaerel]

Voor het mooie zou ik een rubber randje regelen voor om het uitgezaagde gat, dit maakt de finish wat netter (ziet er vanuit hier erg scherp uit)
Verder, goed bezig!

[Haribo112]

lutkeveld schreef op woensdag 08 augustus 2012 @ 13:08:
even die geluidskaart weg halen uit de onderdelen lijst

en waarom zou hij dat doen??

[noudi93]

omdat lutkeveld die van mij overgenomen heeft

Ik zal hem er even uithalen.

[noudi93]

stefanvanrossen schreef op woensdag 08 augustus 2012 @ 13:12:
Voor het mooie zou ik een rubber randje regelen voor om het uitgezaagde gat, dit maakt de finish wat netter (ziet er vanuit hier erg scherp uit)
Verder, goed bezig!

is een goed plan, ik zal eens kijken of ik daar nog een keer tijd voor. De psu/drive bay cover is belangrijker en de cable management. Omdat je nu de kabels nog rond ziet slingeren.

Morgen krijg ik 2 bitfenix pci-e individual sleeved extension cables binnen. 1x rood en 1x zwart

Dan moet ik daarnaast nog een 24 pin atx cable sleeven. Of er een al gesleeved halen.

[Sniperzkillz]

Ik ga hem zeker volgen. Maar heb je nog wel genoeg airflow straks? Het is niet zo'n grote kast.

[volton10]

Mooi Dat rood is echt fantastisch! Cable managament ook netjes.

Top zal dit zeker volgen.

[noudi93]

4everfun schreef op woensdag 08 augustus 2012 @ 21:41:
Mooi Dat rood is echt fantastisch! Cable managament ook netjes.

Top zal dit zeker volgen.

bedankt, en ik hoop dat het er allemaal nog wat beter uit komt te zien. Zodat ik hem in october op the reality kan showen.

Sniperzkillz schreef op woensdag 08 augustus 2012 @ 21:26:
Ik ga hem zeker volgen. Maar heb je nog wel genoeg airflow straks? Het is niet zo'n grote kast.

airflow is nu al een probleem. GPU en CPU worden beiden vrij heet. Misschien dat ik voorin nog een fan ga plaatsen. Hoewel dat in principe niet zou kunnen passen, maar dit is niet voor niets een casemod

Ik ga in ieder geval geen extra exhaust fan plaatsen. Dit omdat dat dan 92mm moet zijn en ik daar niet van hou. Maar daarnaast wil ik een positieve luchtdruk (volgens mij noem je het zo) hebben binnen in de kast. Zodat er geen stof naarbinnen word gezogen.

[noudi93]

ok na een lange tijd mijn pc al in de kast gedraaid te hebben, wil ik nu dan toch weer een redelijke update uitbrengen.

Ik vond de temperaturen toch te hoog, en omdat ik ook die psu en drive bay cover nog wou hebben, heb ik besloten om dit maar meteen uit te besteden.

Hierbij wil ik Peter Brinkhuis van Brink of Modding bedanken voor het fantastische werk. Hij heeft voor mij een fan hole in de bodem gemaakt en een psu en drive bay cover om al die shit inclusief kabels weg te werken.

cover



fan hole





Daarnaast de grote update WATERKOELING :):)

Aangezien de coolermaster gemini m4 mijn x6 niet kon koelen onder 100% load (na 1 minuut sloot mijn pc zichzelf af doordat de temps 90+ gingen onder 100% load) Heb ik dus maar besloten om een custom loop te doen. Aangezien ik nieuw ben met waterkoelen heb ik maar besloten om voor een kit te gaan.



















Ik wacht nog op een fan adapter om de rad achter de kast te kunnen mounten, zodra die binnen is kan ik alles gaan installeren.

[Joey54]

Misschien ook leuk idee om meteen je CPU te lappen? KUTGW

[noudi93]

als first timer doe ik dat liever nog niet. Ik kijk eerst wel naar de temps zo, en als ik er dan toch nog meer uit wil halen kan ik hem dan nog wel lappen

[Singular1ty]

Ik zou het meteen doen als je toch bezig bent. Het is bepaald niet ingewikkeld en het kan toch zomaar 5 graden schelen bovenop wat je er nu al met waterkoeling op vooruit gaat

[noudi93]

maar mijn budget is nu ook wel een beetje leeg. Moet ik natuurlijk ook weer verschillende soorten schuurpapier enzo gaan halen

[UnexpectedBE]

was dacht ik een 7 euro?

[noudi93]

we zullen wel eens zien, ik kan met mijn main pc eigenlijk geen downtime hebben. Daarom kan ik ook eigenlijk geen leak test van 24 uur doen. Ik denk dat ik een leaktest van 2 uur ofzo doe en het dan wel goed vind.

[noudi93]

ik zat trouwens eens over de loop na te denken. En het deze volgorde zou er het mooiste uit zien: res-pomp-cpu-rad-res

Maar volgens het boekje wat bij de kit kwam is res-pomp-rad-cpu-res het beste voor de performance.

Maar van wat ik weet maakt volgorde niet zoveel uit, zolang de res maar voor en boven de pomp zit.

[gielles]

ik zou eerst rad doen en dan cpu dan kan het eerst gekoeld worden voor dat je het langs de cpu pompt.

Mvg Gielles

[noudi93]

dat stond dus ook in die handleiding, maar dan komen de slangen echt echt heel lelijk te zitten.

[gielles]

je kan het wel op jouwn manier doen, je verliest denk ik alleen een paar graden

[ChillPascal]

noudi93 schreef op woensdag 28 november 2012 @ 11:19:
zolang de res maar voor en boven de pomp zit

Je zegt 't zelf al!
Dat is het enige dat belangrijk is. Bij een lange loop waarbij het water bij veel blocken wordt opgewarmt is 't water hoog uit 1 á 2 graden warmer aan de ene kant.

Voor jou setup maakt dat waarschijnlijk nog geen verschil van 0,1 graden

[noudi93]

ok mooi dan hou ik het bij res-pomp-cpu-rad-res dat zorgt dat het gewoon cleaner word en er dus ook mooier uitziet.

ook heb ik nog een phobya LEDready 2x3mm rode led gekocht, om mijn cpu block te verlichten.

Als het goed is komt vandaag of morgen het laatste onderdeel binnen en ga ik zaterdag waarschijnlijk alles inbouwen.

Heb voor nu alvast de pomp afgebouwd (res eraan gezet en beide gemount op de anti vibration pump mounting plate) En ook maar even snel getest of de schroefjes die erbij zaten voor de radiator wel de goeie waren, want ik hoorde van meerdere kanten dat vaak de verkeerde schroefjes geleverd werden. In mijn geval waren het gelukkig wel de goeie

[noudi93]

waterkoeling geinstalleerd, maar niet zonder problemen.

De handleiding was een beetje misleidend waardoor ik de res/pomp combo verkeerd had geïnstalleerd. Dus toen ik ging leaktesten kwam er meteen coolant uit de pomp.

Na een uur naar de pomp gekeken eindelijk gevonden wat ik fout had gedaan, waarvoor ik de hele pomp uit elkaar heb moeten halen en weer in elkaar moest zetten, maar daarna werkte de loop wel in één keer zonder problemen.









en dan qua temps, ik ga nog wel screenshots maken als ik serieus met overclocken bezig ga, maar ik heb al wel een aantal dingen getest.

getest met prime95 en OCCT

Met mijn oude coolermaster gemini m4 en de x6 1090T op stock van 3.2ghz:
load: 100+ graden (pc sloot zichzelf af)

met custom loop en de x6 1090T op stock 3.2ghz:
idle: 24graden
load: 42graden

custom loop op 3.6ghz
idle: 27graden
load: 47graden

nog vrij veel ruimte om hem hoger te clocken dus, en dan zal ik dan ook zeker mee bezig gaan zodra ik er tijd voor heb.

[R0y.]

Kon je het rad niet in of dichter bij de kast plaatsen?..

[Quepee]

Of omdraaien zodat de aansluitingen beneden zitten naar de kast toe .

[noudi93]

R0y. schreef op maandag 03 december 2012 @ 18:15:
Kon je het rad niet in of dichter bij de kast plaatsen?..

Nee was niet mogelijk, in de kast is alleen een 92mm fan aansluiting dus aan de achterkant had ik eerst een fan adapter nodig. Ik wou eigenlijk de fan achter de radiator doen in plaats van ervoor, maar daarvoor had ik de schroefjes niet en dit werkte ook wel.

Quepee schreef op maandag 03 december 2012 @ 18:17:
Of omdraaien zodat de aansluitingen beneden zitten naar de kast toe .

dit was helemaal niet handig omdat het monteren van de slangen dan vrij lastig was geweest, en ook de kans op een kink groot was geweest omdat het dan niet precies past.

Dit was naar mijn mening de beste en mooist uitziende oplossing.

[ Voor 8% gewijzigd door noudi93 op 03-12-2012 18:21 ]

[joordy]

Kan je hem niet vooraan plaatsen ? volgens mij zitten daar 2x 120 fans dus moet het passen

[noudi93]

joordy schreef op maandag 03 december 2012 @ 18:53:
Kan je hem niet vooraan plaatsen ? volgens mij zitten daar 2x 120 fans dus moet het passen

nope zit er maar 1 en dan was er geen plaats voor de pomp meer Hier had ik namelijk zelf ook al aan gedacht

[mukkel]

noudi93 schreef op maandag 03 december 2012 @ 18:19:

dit was helemaal niet handig omdat het monteren van de slangen dan vrij lastig was geweest, en ook de kans op een kink groot was geweest omdat het dan niet precies past.

Dit was naar mijn mening de beste en mooist uitziende oplossing.

Dan zet je de slangen toch eerst vast aan je rad en voert het dan naar binnen
Antiknikveer voor eventuele scherpe bochten. Maar degelijke slang knikt niet zo snel hoor

[noudi93]

tjah misschien ga ik dat nog wel een keer proberen volgende keer.

[player-x]

Vraagje, waarom draai het rad niet om en heb de rad uitgangen naar de kast wijzen, volgens mij kan je net onder de voeding twee gaten boren, en zo je slangen doorvoeren in je kast, eventueel door met 45^o knietjes naar het midden te richten, maar denk niet dat het noodzakelijk is.

Ziet er mooier uit, kortere slangen en veel minder kans op lekkage.

Voor de rest een zeer mooie build zeker voor zo een klein kastje.

[ Voor 12% gewijzigd door player-x op 05-12-2012 17:09 ]

[noudi93]

player-x schreef op woensdag 05 december 2012 @ 16:58:
[afbeelding]
Vraagje, waarom draai het rad niet om en heb de rad uitgangen naar de kast wijzen, volgens mij kan je net onder de voeding twee gaten boren, en zo je slangen doorvoeren in je kast, eventueel door met 45^o knietjes naar het midden te richten, maar denk niet dat het noodzakelijk is.

Ziet er mooier uit, kortere slangen en veel minder kans op lekkage.

Voor de rest een zeer mooie build zeker voor zo een klein kastje.

thanks, en ik had sowieso de fittingen niet en wou er natuurlijk snel mee bezig. Daarnaast moet ik toegeven dat ik niet eens aan deze optie gedacht heb.

Maar in de loop van februari/maart word mijn pc waarschijnlijk toch omgegooid voor een nieuw moederbord/processor etc, en dan zal ik kijken of ik alles mooier kan maken. Dan wil ik ook af van clear tubing en overstappen naar uv red tubing.

Voor nu zal deze casemod een beetje op non actief staan, omdat er nu niet zoveel meer aan te doen valt.

De komende tijd maar eens zien hoe het gaat met dit ding vervoeren naar lan parties.

[player-x]

Ok als je deze mod echt af wild maken zou ik het volgende doen.

Een 120x240 rad gebruiken, met ook weer de aansluitingen naar binnen en de tweede 120mm deel van het rad boven de huidige, als ik het goed zie is er zelfs met een fan op die plaats, nog steeds plaats voor een haakse stroom stekker voor je PSU.

Om over je fan te komen draai je de 25mm in/uitwendige nippel in je rad, en daar zet je een haakse slang aansluiting op.

Boor een gat in de kast monteer doorvoer nippel draai daar in een haakse aansluiting, en verbind de twee haakse nippels met een slang

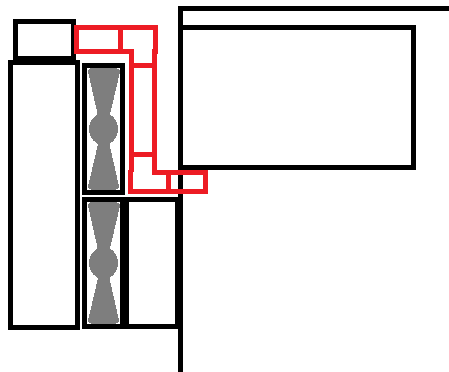

Zo iets als dit, hier is een ''quick en dirty'' paint tekeningetje, verhoudingen kloppen geheel niet maar wel het idee.

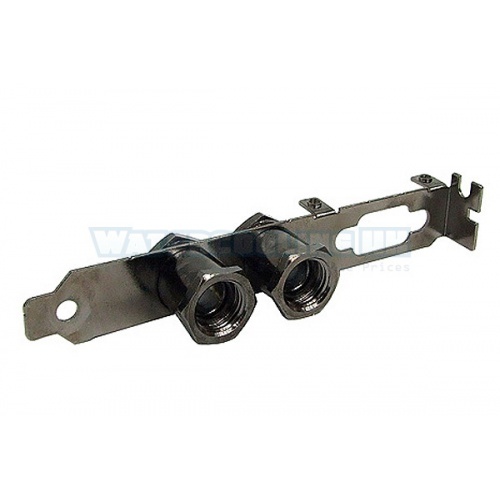

^{Deze doorvoer tulen demonteren van het slot plaatje en gebruiken als doorvoer voor je kast}

Heb hier een lijstje met onderdelen.
_{De radiator in dat lijstje is zwaar genoeg om een set van twee 6970s of 8970s ^_^ koel te houden.}
^{En als je denkt dat dat nog steeds niet genoeg is, dan is er altijd nog deze 80 ipv 60mm dikke monster rad.}
Heb er ook een fan controller bij gezet als dat imho de beste manier is om je fans aan te sturen met water koeling, daar de controller de water temperatuur meet, en als je water te warm word laat hij de fans steeds harder draaien om op de ideale temperatuur te blijven, werkt bij mijn waterkoeling perfect.
Als hij bij Aquatuning niet lever baar is is hij waarschijnlijk wel leverbaar bij HighFlow.nl.

Daarnaast voor de show een inline temperatuur meter, zo dat je kan zien hoe warm je water is.


Dit zijn de dingen die ik zou doen maar het is natuurlijk jouw mod, en kijk uiteraard zelf maar wat je met mijn hersenspinsels doet.

[ Voor 12% gewijzigd door player-x op 06-12-2012 13:03 ]

[noudi93]

hoewel dat er heel mooi uitziet, zit daar ook een best prijsje aan. En dat geld heb ik op het moment niet, de focus ligt qua pc eerst op een nieuw moederbord/processor en eventueel grafische kaart.

Maar opzich ziet dat er wel heel goed uit, ik had er nog niet eens aan gedacht dat een 240mm rad zo mogelijk zou zijn.

Al deze reacties geven me wel wat om over na te denken voor als ik er in feb/maart weer mee bezig ga.
