Low-pass filter Logitech X-530 [Geen tekening]

[Kindafunny]

Hallo daar,

Dit forum is nogal nieuw voor mij, en ik weet nou niet of dit in de goede sectie zit...
Maar, ik ben van plan om van de speakerset (Logitech X-530) het low-pass filter te veranderen naar ongeveer 150Hz, hij zit nu ongeveer rond de 80Hz geloof ik, maar het echte probleem waar ik mee zit is dat ik geen tekening heb van dit circuit, en weet dus ook niet wat ik zou moeten aanpassen.

Ik hoop hier een paar mensen te vinden die er wat van af weten.


Foto's kun je hier vinden:
http://www4.picturepush.c...mg/Anonymous/100-0944.jpg
http://www1.picturepush.c...mg/Anonymous/100-0945.jpg

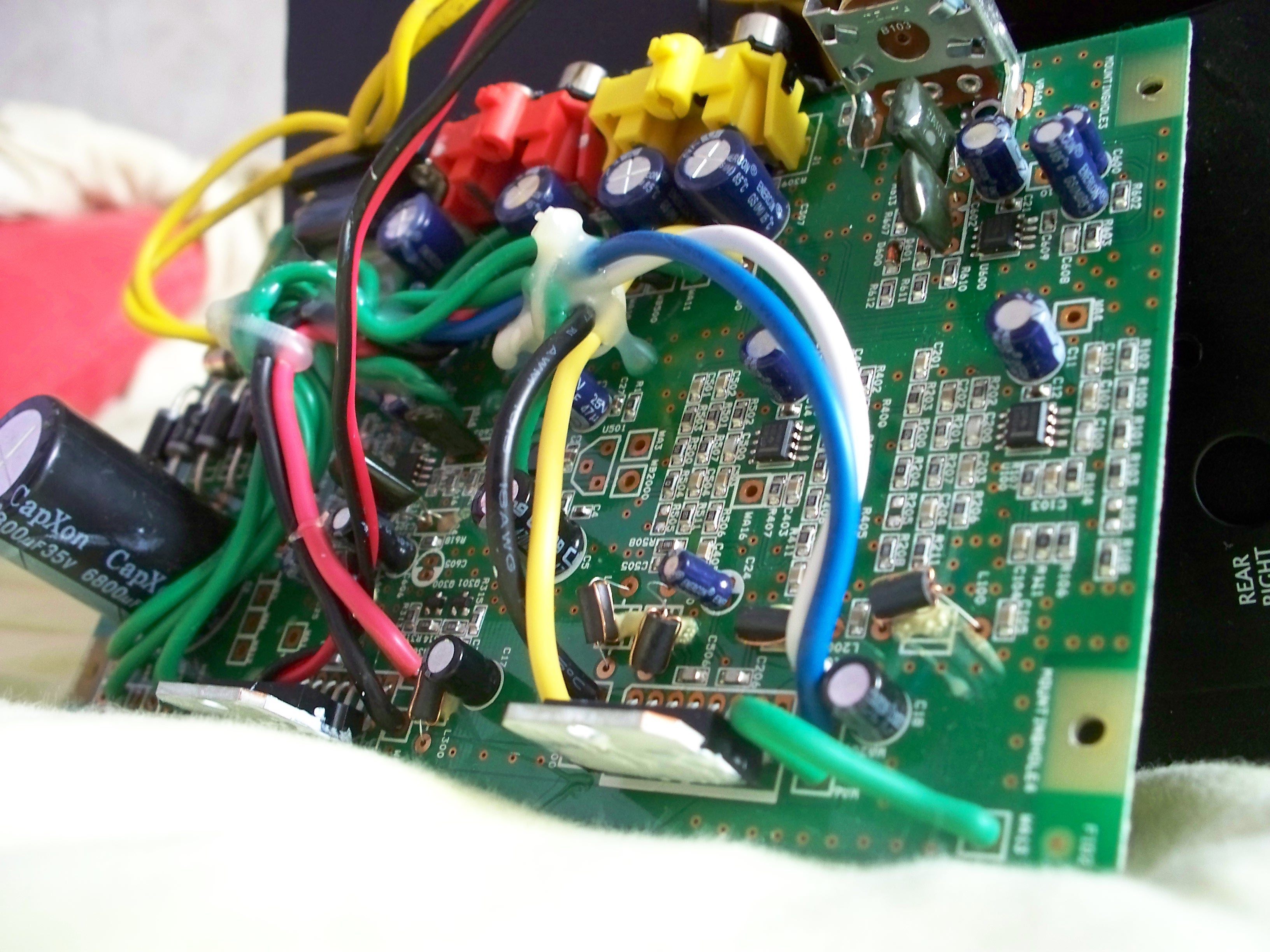

http://www2.picturepush.c...mg/Anonymous/100-0952.jpg

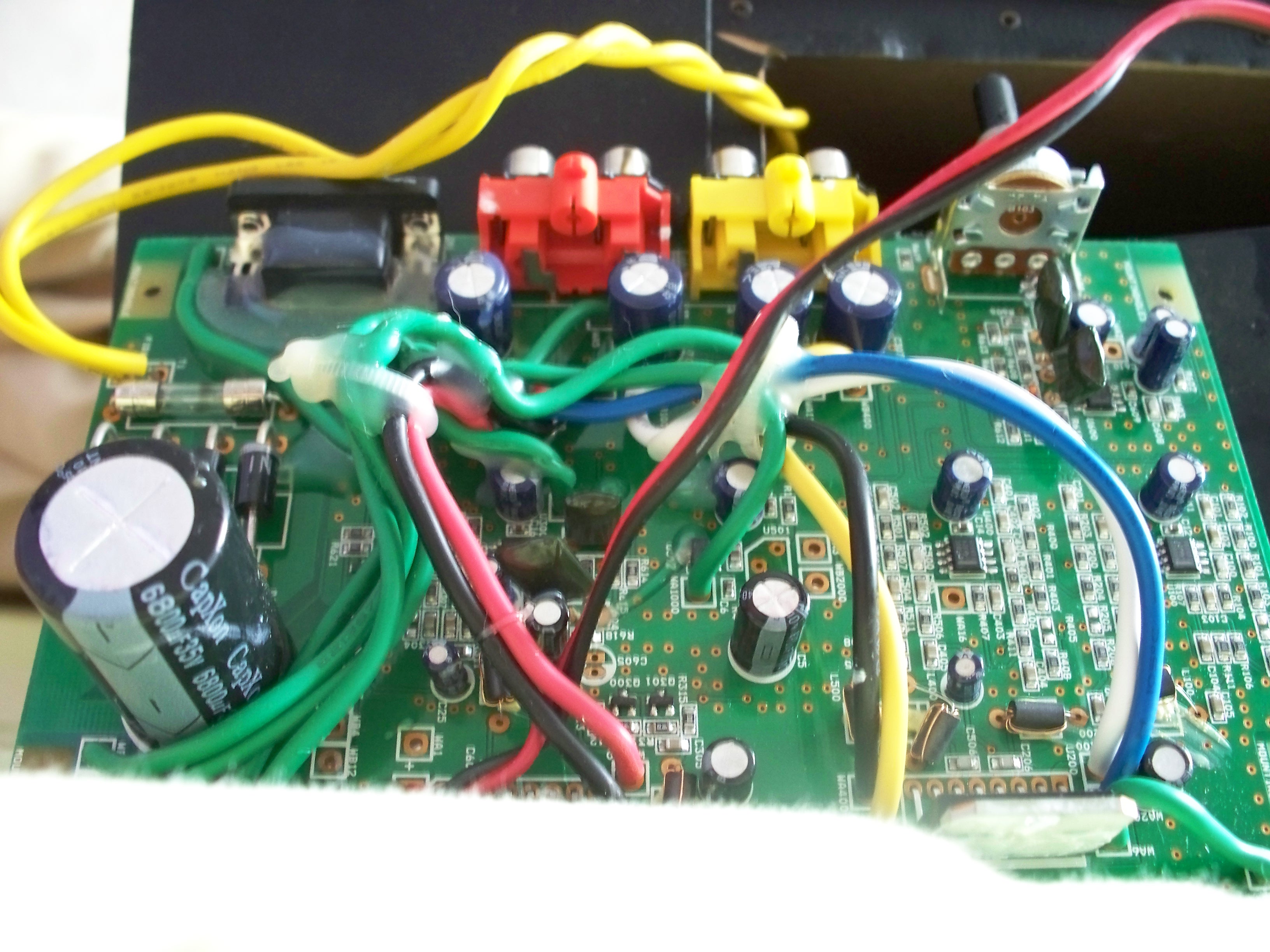

http://www3.picturepush.c...mg/Anonymous/100-0951.jpg

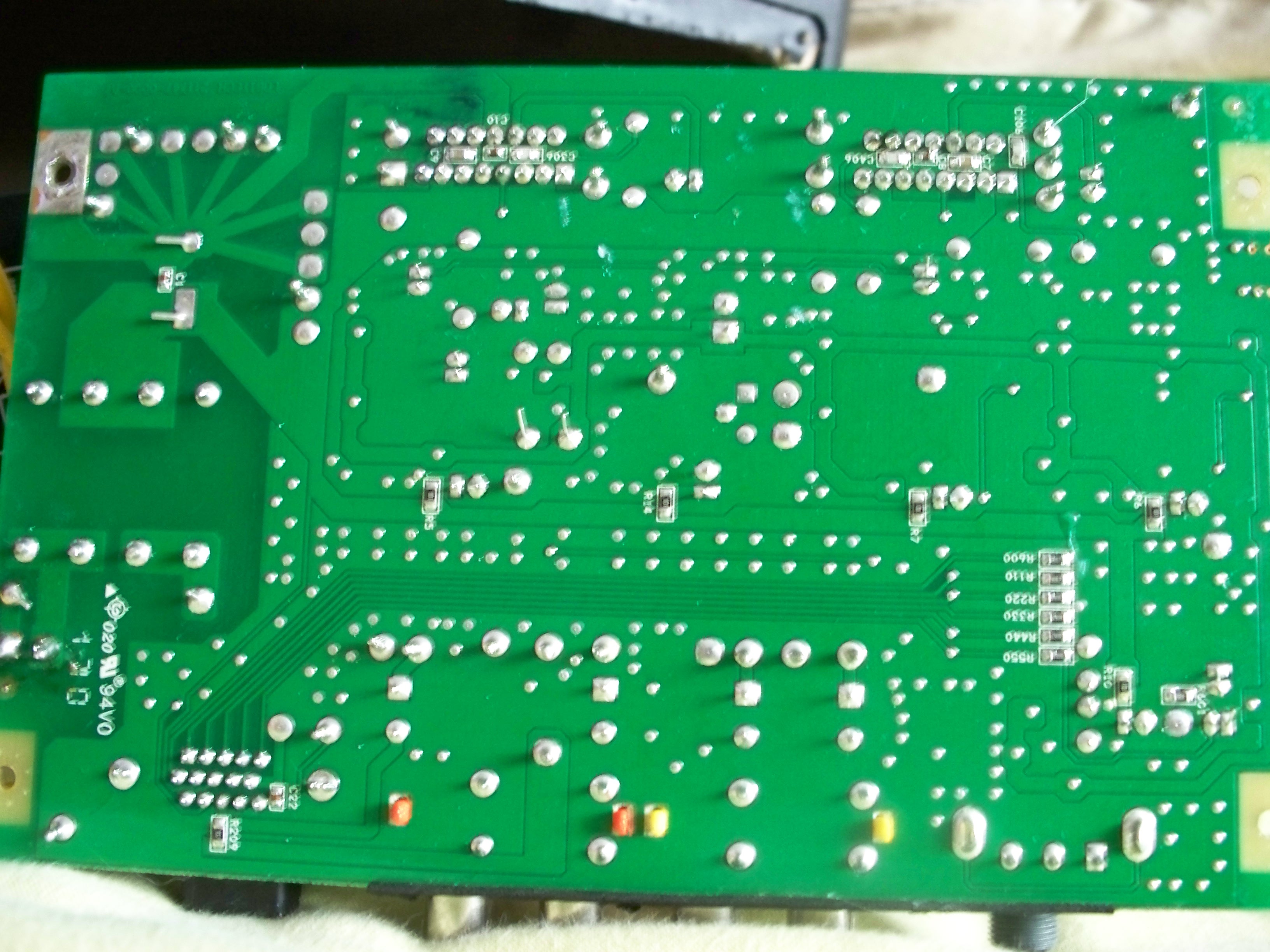

http://www4.picturepush.c...mg/Anonymous/100-0947.jpg

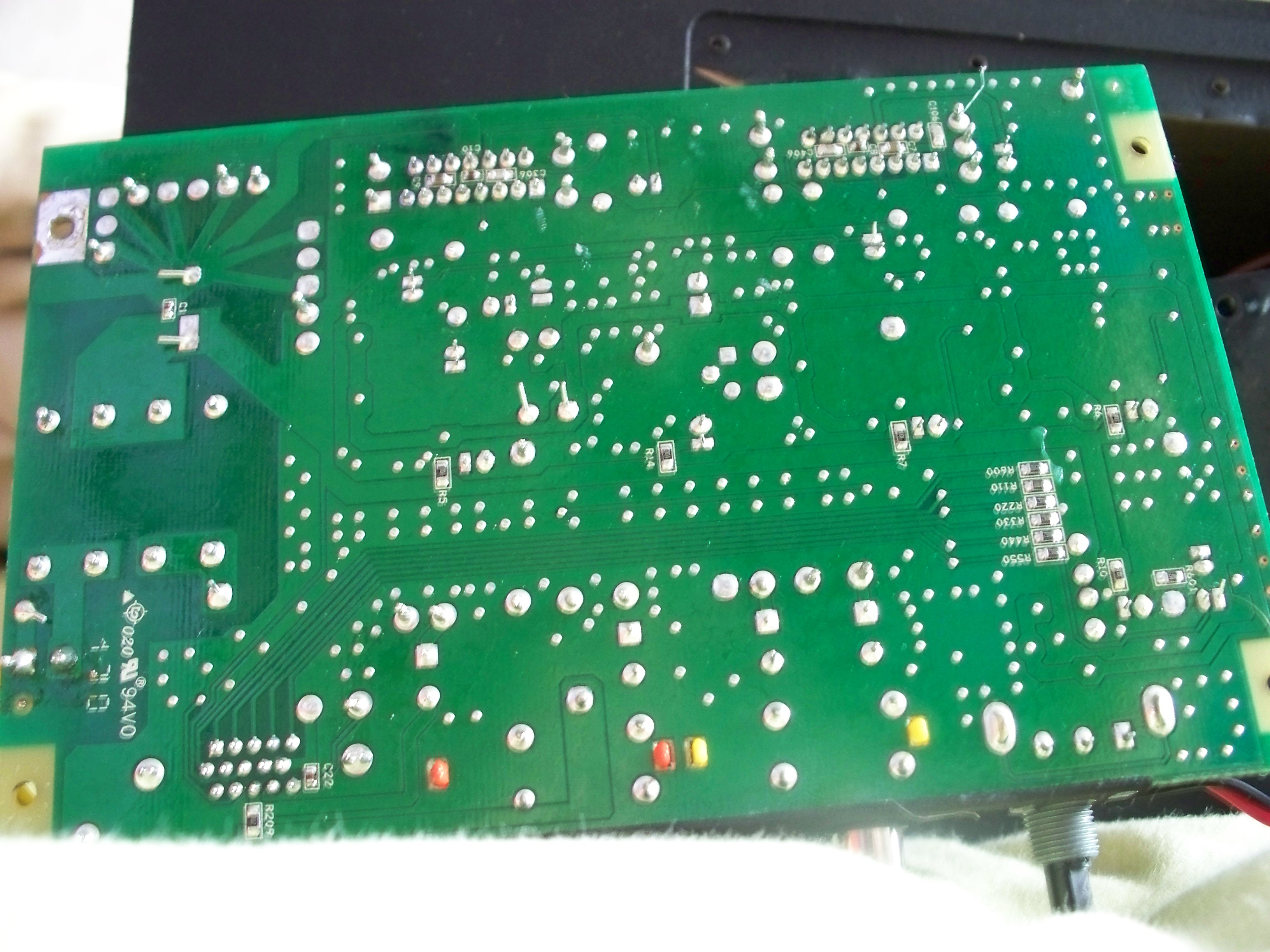

http://www2.picturepush.c...mg/Anonymous/100-0949.jpg

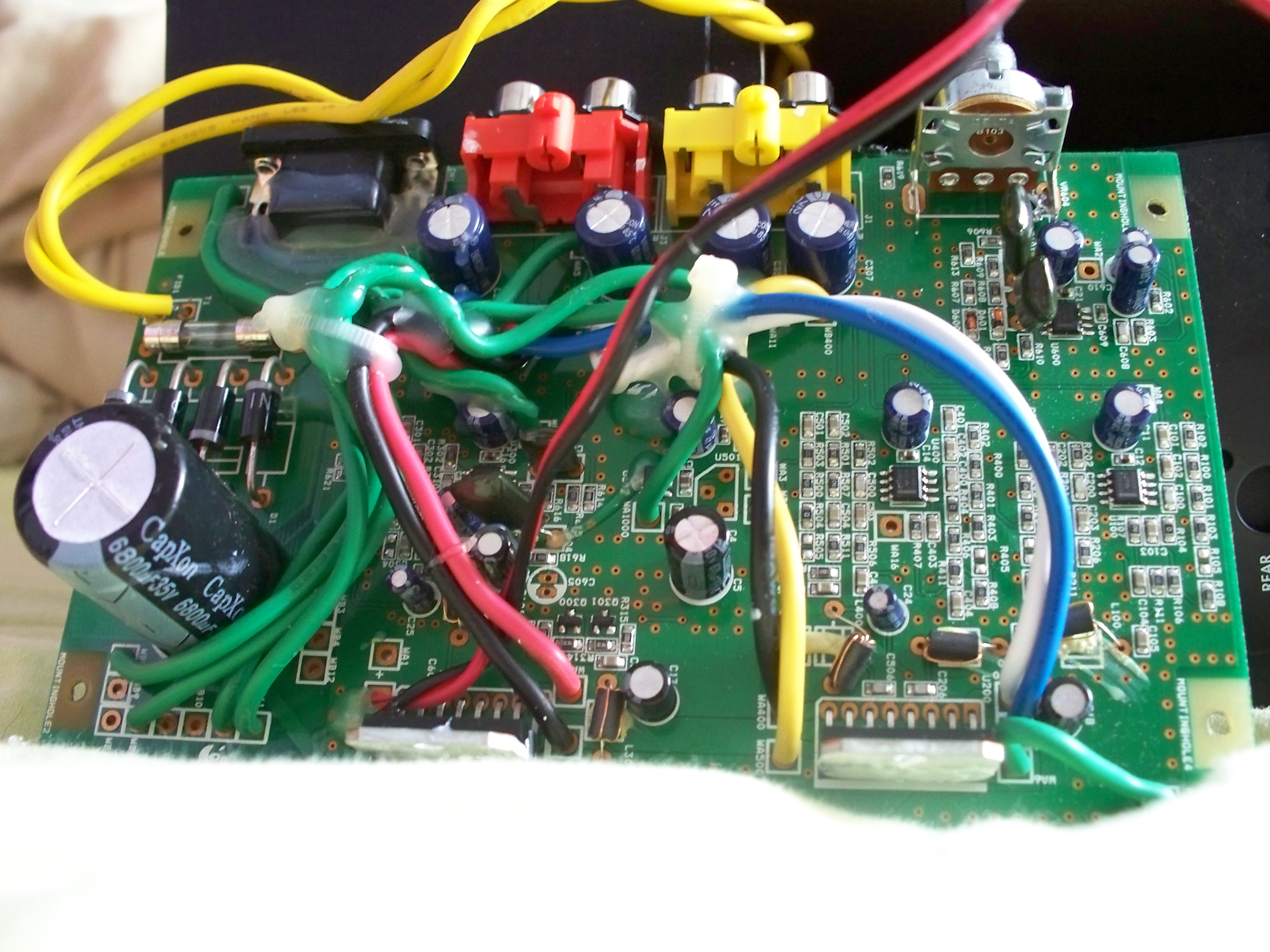

http://www3.picturepush.c...mg/Anonymous/100-0950.jpg

Als je een duidelijker beeld nodig heb van iets, dan roep je maar!

Alvast bedankt,
-Kindafunny

[memphis]

Dit is wel erg simpel, even een paar foto's neerflikkeren en vragen wat er veranderd moet worden...

Vertel eerst eens welke draad naar de subwoofer loopt zodat je de juiste versterjer IC erbij kunt zien, en noem ook even het IC op zodat we er een datasheet bij kunnen vinden, mogelijk zit het filter er direct in maar mogelijk ook voor maar even dat van je foto's aflezen gaat niet zo makkelijk.

[Kindafunny]

memphis schreef op zaterdag 07 juli 2012 @ 23:32:
Dit is wel erg simpel, even een paar foto's neerflikkeren en vragen wat er veranderd moet worden...

Vertel eerst eens welke draad naar de subwoofer loopt zodat je de juiste versterjer IC erbij kunt zien, en noem ook even het IC op zodat we er een datasheet bij kunnen vinden, mogelijk zit het filter er direct in maar mogelijk ook voor maar even dat van je foto's aflezen gaat niet zo makkelijk.

Hey rustig, ik zei nog roep maar als je nog meer wilt weten, want ik was al bang dat dit niet veel info zou geven.
Ik zal het even bekijken.

[bobo1on1]

Meestal wordt het zo gedaan Wikipedia: Sallen–Key topology

Als je geen schema van de print hebt, dan zal je de spoortjes moeten volgen en de componenten moeten aflezen/meten totdat je weet hoe de lowpass precies is opgebouwd, dan pas kun je uitrekenen welke componenten je moet veranderen.

Dit is niet echt een makkelijke klus.

[ Voor 4% gewijzigd door bobo1on1 op 08-07-2012 14:36 ]

[danielkraak]

Wellicht kun je het ook gewoon met een digitale equalizer op je pc oplossen?

Het probleem is overigens een beetje dat het erg lastig is om zomaar een schema aan te passen als je niet precies weet hoe het werkt.

@hierboven: die unity gain is dus in princiepe een lowpass-filter dat niet versterkt? Want dat zou hij dan dus voor de betreffende speaker kunnen zetten neem ik aan, zonder dat je je zorgen hoeft te maken over impedantiekarakteristieken van andere componenten?

[ Voor 85% gewijzigd door danielkraak op 08-07-2012 14:41 ]

[Kindafunny]

Ik heb nog een paar mooie foto's, bij deze kun je de print goed aflezen als het goed is

De twee IC's zijn allebei hetzelfde, STA540.

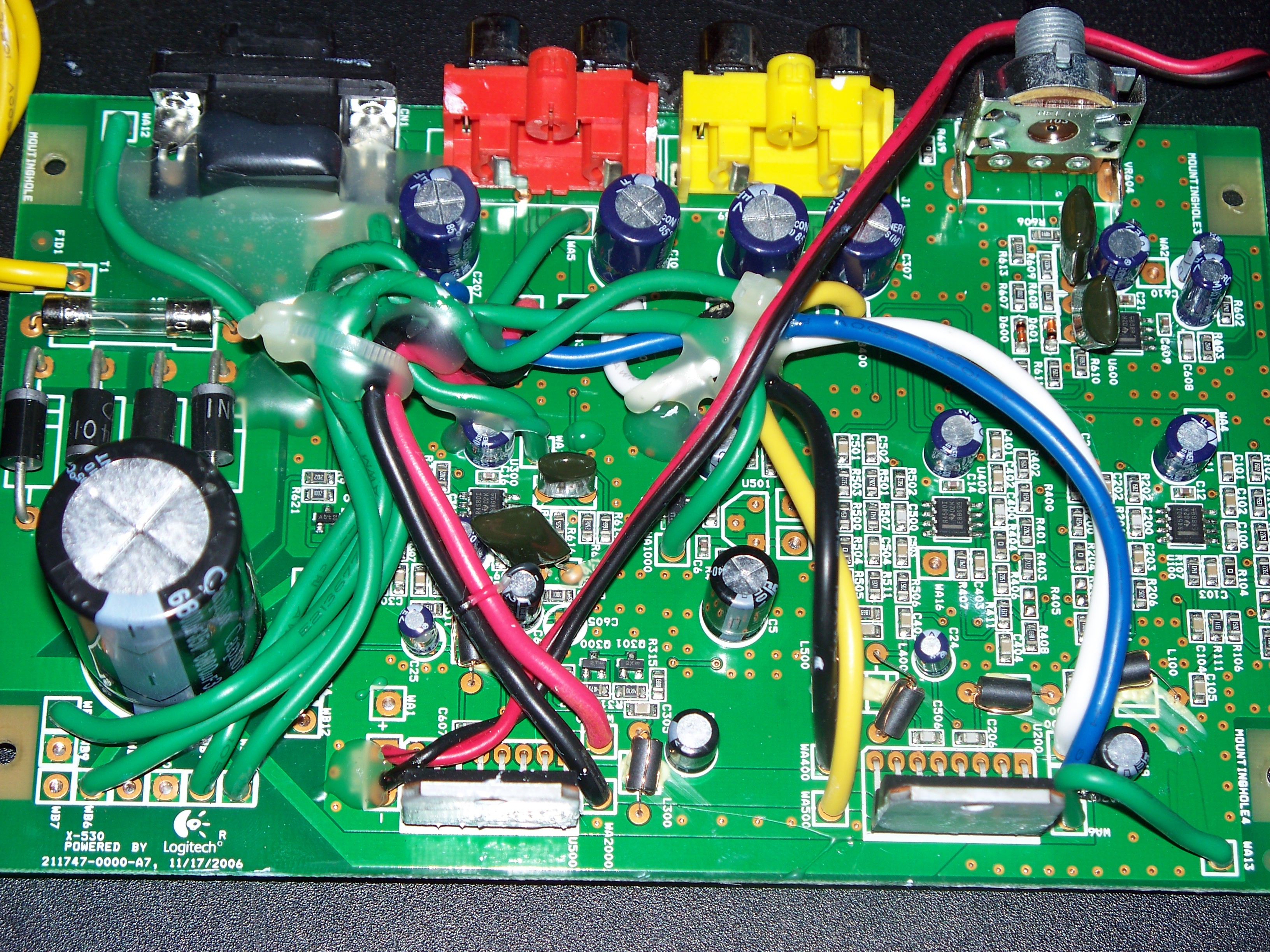

http://www4.picturepush.c...mg/Anonymous/100-0959.jpg

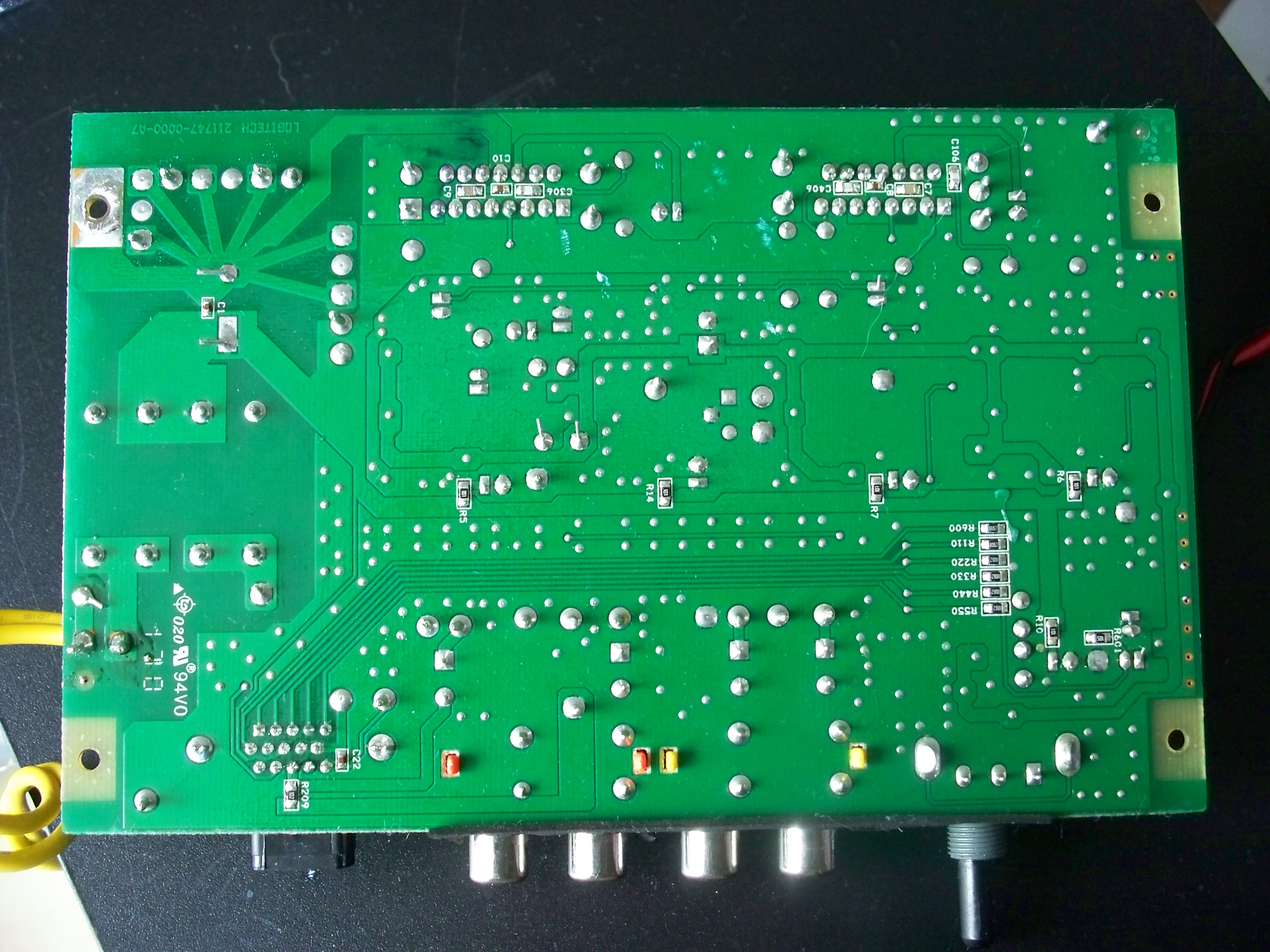

http://www5.picturepush.c...mg/Anonymous/100-0956.jpg

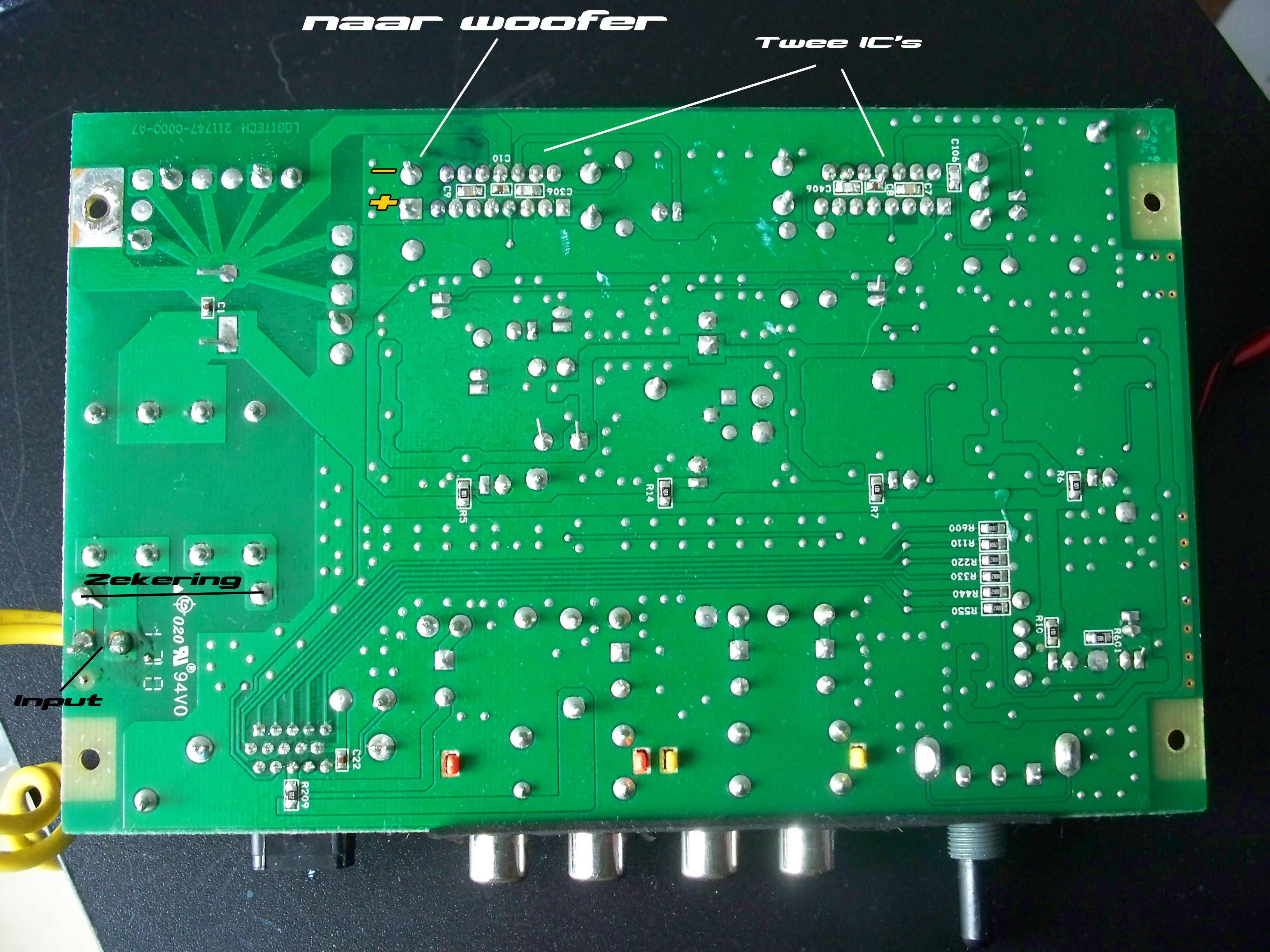

http://www3.picturepush.c...mg/Anonymous/100-0956.png

danielkraak schreef op zondag 08 juli 2012 @ 14:38:
Wellicht kun je het ook gewoon met een digitale equalizer op je pc oplossen?

Het probleem is overigens een beetje dat het erg lastig is om zomaar een schema aan te passen als je niet precies weet hoe het werkt.

Dat zou makkelijk zijn ja, maar het probleem ligt erin dat ik de subwoofer niet apart kan regelen op de PC.

bobo1on1 schreef op zondag 08 juli 2012 @ 14:35:
Meestal wordt het zo gedaan Wikipedia: Sallen–Key topology

Als je geen schema van de print hebt, dan zal je de spoortjes moeten volgen en de componenten moeten aflezen/meten totdat je weet hoe de lowpass precies is opgebouwd, dan pas kun je uitrekenen welke componenten je moet veranderen.

Dit is niet echt een makkelijke klus.

Interresante link die je daar stuurd, ziet er idd erg moeilijk uit.

[ Voor 59% gewijzigd door Kindafunny op 08-07-2012 14:55 ]

[memphis]

http://www.sparkfun.com/d...onents/General/STA540.pdf

Is dus een simpele 4 kanaals versterker en bruikbaar in 2x brug. Ik vermoed dat de woofer in brug staat.
Aan de hand van de bekabeling van de woofer kan je de input aan die versterker vinden en moet je vandaar uitpluizen waar het signaal vandaan komt. Ik zie kleine SMD IC's, ik vermoed dat dit opamps zijn die de gain en filtering bepalen. Als je dat circuit zou kunnen uittekenen wordt het makkelijk.

[Kindafunny]

Ik zal mijn best doen ^^
En bedankt voor de hulp zover.

Edit:
Heb een tijdje niet gepost omdat ik het nogal druk heb gehad.
Zal waarschijnlijk maandag aan de slag kunnen

[ Voor 52% gewijzigd door Kindafunny op 15-07-2012 00:00 ]
