Linux Gateway in vmware (VMware vraag)

[battler]

Context:
Ik heb 3 servers op dit moment in vmware draaien op 1 fysiek server.

Het is de bedoeling dat dit er als volgt komt uit te zien.

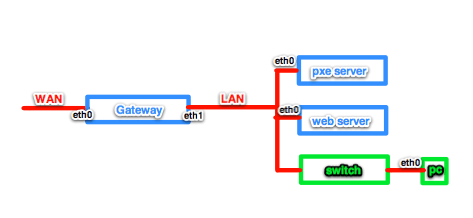

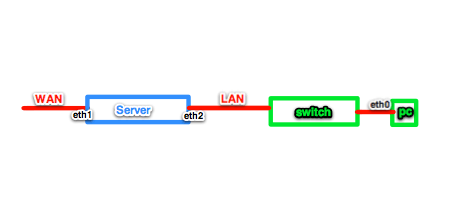

Alle "blauwe" servers draaien dus virtueel op 1 fysieke server. Ik heb dit als volgt aangesloten.


Probleem:
De PC's verbonden aan de switch kunnen geen verbinding maken met het internet. Pingen naar 4.2.2.2 of 8.8.8.8 lukt niet. De virtuele systemen kunnen zonder probleem het internet op.

Configuratie:
De Gateway draait IPTABLES (NAT) en SQUID (proxy). De PXE server draait de DHCP.
- Aangezien de pxe server kan pingen naar 8.8.8.8 ga ik er van uit dat IPTABLES goed werkt.

IP settings Gateway:
ETH0:

ETH1:

IP settings pxe:

IP settings Client PC:
[komt later heeft geen internet verbinding]
Komt uit de scope van de PXE server.

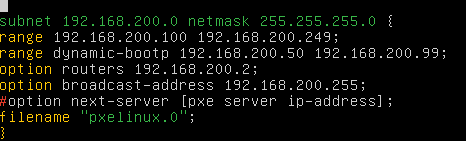

DHCP scope:

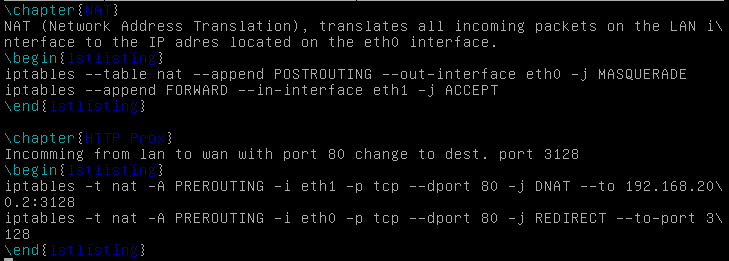

IPTABLES NAT & Proxy:


Testen:

Vanuit de Gateway kan ik overal naartoe:
Pingen naar 8.8.8.8
Pingen naar Google.nl
Pingen naar 192.168.200.1 (IP PXE).
Pingen naar client
-----------------------------
Alles werkt

Vanuit de PXE kan ik overal naartoe:
Pingen naar 8.8.8.8
Pingen naar Google.nl
Pingen naar 192.168.200.1 (IP PXE).
Pingen naar client
-----------------------------
Alles werkt

Vanuit de Client kan ik alleen verbinding maken met het LAN gedeelte.
Pingen naar 192.168.200.2 (IP Gateway)
Pingen naar 192.168.200.0/24

Ik kan niet pingen naar ETH0 van de Gateway (WAN IP).

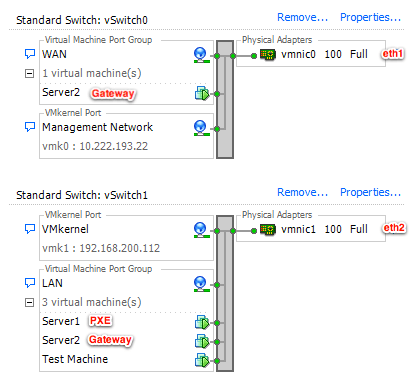

Waarschijnlijk heeft dit te maken met mijn VMWARE configuratie. Helaas ben ik pas sinds het weekend bezig met vmware en heb dus ook nog niet alles onder de knie. Op dit moment is mijn netwerkconfiguratie als volgt;


Waarschijnlijk gaat het dus fout in mijn VMware configuratie. Iemand enig idee waar ik nog moet kijken, of waar het aan kan liggen?

[fds]

Op de gateway moet eth1 gebruikt worden voor het bridge netwerk van VMware, eth1 moet hiervoor een vast IP adres hebben.
De Virtuele Machines in VMware moeten in bridge mode staan, zodat ze met de PC in een netwerk zitten.
Zowel de PC als de Virtual Machines moeten een default route naar de gateway hebben.
In iptables zet je alleen masquerading aan voor eth0, het internet verkeer.

Controleer of routing aan staat op gateway: cat /proc/sys/net/ipv4/ip_forward
Controleer route tabel op gateway: /sbin/route -n
Controleer PC of deze een default route heeft naar eth1 van gateway: route print

[battler]

- Alle servers hebben statisch geconfigureerde IP-adressen.
- De DHCP deelt een gateway uit (zie DHCP scope). Bij de servers staat dit statisch geconfigureerd.
- Routing staat aan. cat /proc/sys/net/ipv4/ip_forward op 1

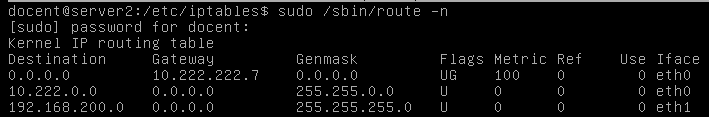

- Route tabel op Gateway klopt ook:

- De PC heeft ook een default gateway naar de server.

Ik moet even opzoeken hoe ik interfaces in VM in bridge modus zet.
IPTABLES masq. herconfigureren.

Bedankt voor je reactie, ga er gelijk mee aan de slag.

[fds]

He, heb je voor het LAN een aparte eth2 of is dat een typefout?

Ik ben ervan uitgegaan dat je alleen eth1 hebt voor het LAN, Meer heb je ook niet nodig,
De PC kan dan gewoon via DHCP (van pxeserver) een IP adres krijgen en als dat lukt, dan zou alles meteen moeten werken.

[battler]

De fysieke benaming van die poort is ETH2. Linux ziet dit als ETH1.

Virtueel	Fysiek
ETH0	ETH1
ETH1	ETH2

Ook heb ik de het broadcast van de ETH1 op de gateway verkeerd geconfigd (192.168.0.255 i.p.v 192.168.200.255) dit heb ik gewijzigd.


!Opgelost, Ik had twee DHCP servers draaien op de PXE server. DHCP en DHCP3-server. Beide komen niet voor in services nog in de inet.d maar gelukkig wel in process lijst. Config (verkeerde gateway in dhcp.conf van de dhcpd) aangepast en alles werkt.
