Verslagje van het oplappen van een Mini-USB socket

[teacup]

Hoi allemaal,

al enkele jaren is mijn Archos 104 mp3 spelertje een trouwe metgezel. Stevig gebouwd (geanodiseerd aluminium kast) en uitgerust met een 6 GB harddisk is het ding nog steeds een pragmatische mp3 speler.

Laat nu echter na vele malen opladen en een enkele reshuffles van de muziek afgelopen week de mini-usb aansluiting wrak te zijn geworden. Op het web gekeken wat daar aan gedaan kon worden. Als meest genoemde oplossing werd het vervangen van de Socket genoemd. Kort samengevat zou dit het desolderen en verwijderen van de bestaande socket en het opnieuw solderen van de 4 mounting pads en 5 connectie pennen aan de Archos printplaat betekenen. Zeker het solderen van de vijf connectie pennen is voor mij hogere soldeerkunst.

Nu las ik op een site een alternatieve benadering, een soort hardware hack, die mij als minder omvangrijk overkwam. Vanmiddag heb ik deze oplap-operatie uitgeprobeerd. De crux van de hack is dat bij een slecht connecterende USB socket de gebruiker eigenlijk de connectiepinnetjes wil kunnen bijbuigen om het contact te herstellen. Uitgangspunt hierbij is dat je vaststelt dat de slecht werkende USB socket nog wel goed op de printplaat is gesoldeerd, zodat dit niet de oorzaak van de problemen kan zijn.

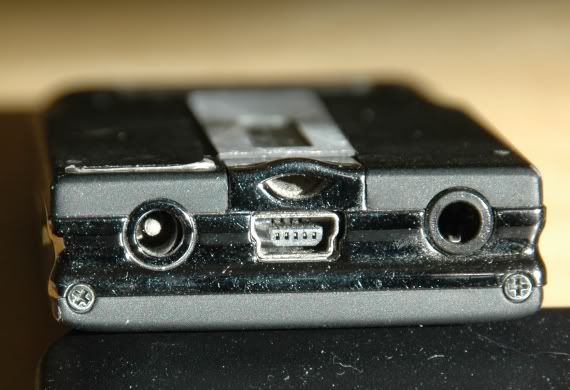

Mini-usb socket Archos 104 [groter plaatje]

Voor dit klusje zijn nodig:
Twee-componenten lijm
closet papier om snel iet weg te vegen
Pincet voor het verwijderen van splinters (met smalle en dunne bekken)
Pincet met lepelvormige bekken of een dunne (kunststof) schroevedraaier
Goeie verlichting
Speld

Het bijbuigen van de vijf connectorpennen wordt belet door de kunststof kern in het centrum van de socket. Deze kern houdt de pennen ten opzichte van elkaar uitgelijnd. Aan hun uiteinde hebben de pennen een getrapt gedeelte. Dit getrapt gedeelte steekt door gaten in de voorzijde van de kunststof kern.

Conclusie, die kern moet even uit de weg. Met iets kleins (bijvoorbeeld een pincet of een kleine platte schroevendraaier, bij voorkeur van kunststof) valt met wat wrikken in de spleten boven en onder de kern deze te breken. Met een pincet valt de kern dan met beleid uit de socket te verwijderen. Let er hierbij op de dat kern wat omlaag moet worden bewogen om de gebogen pennen te kunnen volgen.

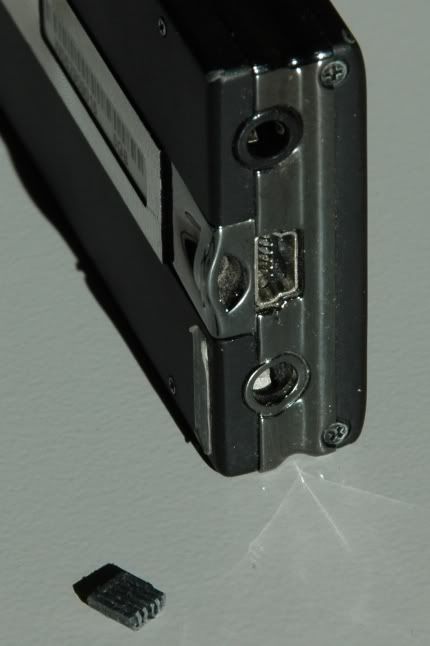

Mini-usb kern verwijderd [groter plaatje]

Nu de pennen bloot liggen kan de uitlijning worden gecontroleerd. In mijn geval betekende dit dat de pennen als groep wat omhoog gedrukt moesten worden, naar de brede bovenflank van de socket. Door de connectie met de pc en kabel voorzichtig te testen kan worden gecontroleerd of de speler weer laadt en communiceert. Doe dit connecteren heel voorzichtig. De pennen zijn nu natuurlijk heel kwetsbaar.

Zijn de pennen voldoende opgedrukt en uitgelijnd, Maak dan wat twee componenten lijm aan (in mijn geval Bison Combi Rapide) en breng dit terughoudend op het breukvlak van de kern aan. Toch moet er wel wat lijm op zitten om de breuk goed op te vullen. Wat ik zelf heb gedaan is om na de eerste keer lijm aanbrengen een test run te doen zodat ook het andere breukvlak in de in de usb socket zelf bevochtigd raakt. Vervolgens heb ik de kern weer losgetrokken en nog eens wat lijm aangebracht. Wees echt terug houdend, die lijm kan in die socket nergens heen.

Vijf minuten na het verlijmen heb ik voorzichtig de kabel met zijn connector tot de halve diepte in de socket gestoken om de kern op zijn plek te houden. Haal na een kwartier de connector even los en steek hem vervolgens volledig in de socket om hem daarna direct weer los te halen. Verwijder overtollige lijmresten van de connector en herhaal dit insteken tot er geen lijmresten meer met de connector meekomen. Bevinden zich lijmresten in de spleten van de socket haal die dan geduldig weg met een speld.

Met een beetje geluk eindig je net als ik met een functionerende Mini-usb aansluiting. Of de oplossing duurzaam is, is natuurlijk de vraag. Waneer het ding weer kuren gaat vertonen zal ik deze topic een schop geven. Ik gebruik de Archos dagelijks, dus dat zou een goeie indicatie moeten geven voor de duurzaamheid.

Waarom deze moeite? Ik ben gek op mooie nieuwe apparatuur, maar ben ook wars van onze wegwerpmaatschappij. Als ik dus iets een langere levensduur kan geven dan doe ik dat. Ik heb zo een vermoeden dat er heel wat krakkemikkige mini usb's onder ons verkeren.

Valkuilen:
- teveel lijm kan resulteren in een mp3 speler met integrale bekabeling.
- te vroeg de connector in de socket steken kan de kern naar de connector doen verhuizen.
- mislukt dit, dan moet je waarschijnlijk toch gaan solderen.

Tot slot; wees héél rustig als je dit gaat proberen, ik doe aan modelbouw, dus ik ben wat gewend. "even tussendoor" is echt funest voor dit soort klusjes. Succes als je dit ook met een mobile device gaat proberen. Nee heb je, ja kan je krijgen.
