Schuifschakelaar afzuigkap gezocht

[ThinkPad]

Er is een schuifschakelaar in onze afzuigkap kapot.

Op de schakelaar staat

T85
SCL2


Daarmee vind ik wel een topic op een Duits forum waar ze ook op zoek zijn naar deze schakelaar: http://2-ventiler.de/vbbo...cht-.....-jetzt-mit-Fotos

Het gaat om een Zanussi NH 6013 afzuigkap.

De schakelaar lijkt qua uiterlijk erg op deze: http://shop.conrad.nl/709863.html , maar die is helaas niet geschikt. De pinnetjes staan niet allemaal op een gelijke afstand (mijn schakelaar heeft 6 pinnen in 2 rijtjes van 3). En volgens de datasheet kan hij max 45V schakelen, en geen 230V. Mijn schakelaar moet 140W aan motorvermogen kunnen schakelen (+- 0,5A @ 230V dus).

Hij lijkt dus heel erg op deze:

Afbeelding komt van Conrad.nl

Iemand tips?

[ Voor 25% gewijzigd door ThinkPad op 25-01-2012 15:59 ]

[mmulders]

Als ze hem hier niet hebben dan wordt het lastig:

http://www.europart.nl/wasemkap/page5/

Zanussi = Electrolux, trouwens. Dat scheelt bij het zoeken.

[ Voor 25% gewijzigd door mmulders op 25-01-2012 16:05 . Reden: vergeten toe te lichten ]

[ThinkPad]

Bedankt!

Maar waarschijnlijk hebben ze daar alleen het hele printplaatje...

De schakelaar zit namelijk gesoldeerd op een printplaatje. Als het een schakelaar met steekstekkertjes erop was geweest dan was het niet zo'n punt geweest, maar nu ben ik dus echt specifiek op zoek naar een los schakelaartje.

Of ze moeten het hele printplaatje tegen een redelijke prijs hebben, dan valt het nog te overwegen.

[laurens-b]

Als het goed is, dan heeft de afzuigkap ook een PNC-nummer (stickertje aan binnenzijde, ook wel Prod. No genoemd).

Met dit nummer kun je op shop.zanussi.nl alle originele onderdelen voor deze kap vinden. Ik durf niet te zeggen of de schakelaar los te krijgen is, of dat je inderdaad een complete printplaat moet bestellen. Je zou ook altijd even met het onderdeeltje bij een lokale elektro-speciaalzaak langs kunnen gaan.

Succes in elk geval!

[Verwijderd]

Anders kun je hier ook nog kijken: http://www.fortuin.nl/

[ThinkPad]

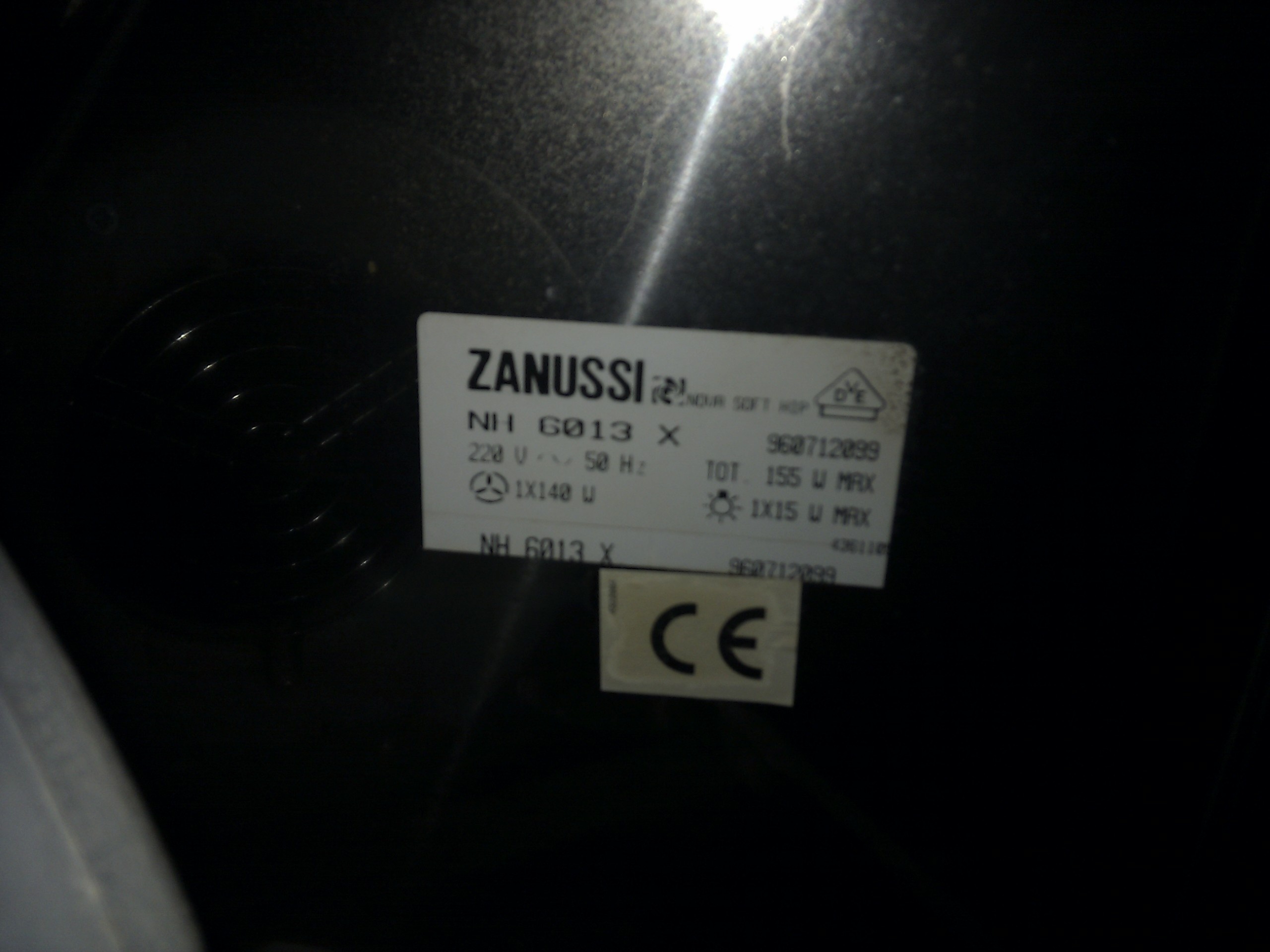

Het PNC nummer is 960712099 volgens mij (fotootje van de sticker van binnenin de afzuigkap: http://tweakers.net/ext/f/sUx7cwbTznEeb6CDxWgrxFuH/full.jpg )

Helaas vind ik daar niks mee op de Zanussi site.

Edit: Oh, als ik zoek op NH6013X vind ik wel dit: http://shop.euras.com/det...ger=true&modselect=145820

Er staat alleen geen afbeelding of beschrijving verder bij, dus of dat nou het printplaatje is??? Hij stond wel onder de categorie "Schakelaar"

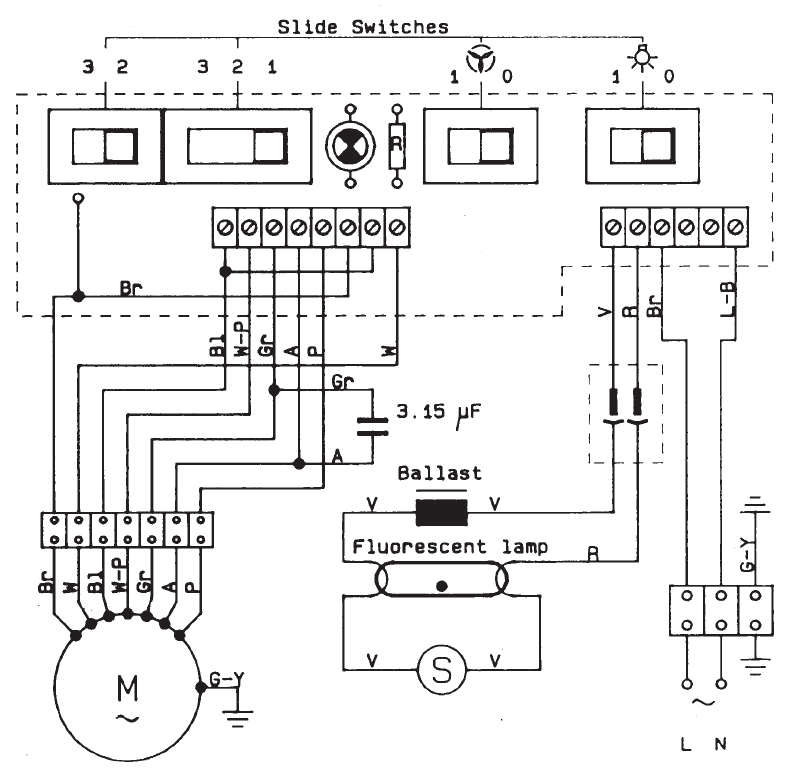

Heb trouwens nog een schema gevonden:

Klik voor groter

De schakelaar met het ventilator tekentje erboven (die naast de verlichting schakelaar) is degene die kapot is.

Zal binnenkort wel even langs een elektrospeciaalzaak gaan die losse schakelaartjes e.d. heeft. Al denk ik toch dat ik hem uiteindelijk op internet moet bestellen.

[ Voor 77% gewijzigd door ThinkPad op 26-01-2012 01:25 ]

[laurens-b]

Ik heb nog even verder gezocht voor je en (op basis van een ander productnummer, wel zelfde typenummer) wat gevonden:
http://shop.zanussi.nl/no...013X&prod_no=&model_type=

Hier is een onderdelenoverzicht en een exploded view te vinden. Kon zo 1.2.3. de schakelaar niet vinden in het overzicht en je moet minimaal €48 besteden voor gratis verzending. Denk dat je toch uit zult komen bij de plaatselijke elektrospeciaalzaak. (mocht je toevallig in Groningen wonen, dan is Okaphone een goede optie)

[ThinkPad]

Bedankt! Typisch dat 74 en 75 niet op die lijst staan, een van die twee is namelijk het schakelprintje.

Okaphone ken ik inderdaad wel, heb al even op hun site gekeken maar die hadden geen vergelijkbare schakelaar online staan. Misschien eens langsgaan met het printje, om te kijken of ze hem kunnen bestellen.

[laurens-b]

Als je in de buurt woont, dan zou ik zeker even langsgaan, want als je daar binnenkomt snap je meteen waarom niet alles op de site staat. En anders zou je bij het onderdelenhuis iets verderop ook nog kunnen slagen.

[significant]

Heb je al op Farnell gekeken?

ik krijg ~54 producten met een aantal eisen uit jouw startpost, je kunt hier denk ik zelf een specifieker maken maar die info heb ik niet.

[ThinkPad]

Zal Farnell nog even bekijken. Maar ik ga morgen waarschijnlijk wel even langs Okaphone

[ThinkPad]

Gister bij Okaphone geweest, en hij kon mij helaas niet helpen. Hij had wel schuifschakelaars zei die, maar niet voor 230V en dan ook nog een paar Amperé.

Maar misschien dat m'n vader en ik het wel anders oplossen. We gebruiken stand 3 (hoogste snelheid) van de afzuigkap eigenlijk toch nooit, en de schakelaar die dat regelt is identiek aan deze defecte, dus misschien dat we dat om kunnen wisselen.

Farnell heb ik gister ook nog naar gekeken, en inderdaad wel schakelaars gevonden die schuiven, 230V, een paar amperé kunnen hebben. Maar helaas weer niet in de goede maat.

Binnenkort eerst de afzuigkap maar weer eens openmaken en er met m'n vader nog eens samen naar kijken. Ik laat wel van mij horen als er iets veranderd.

Net nog even bij RS Components gekeken, en kwam deze tegen: http://nl.rs-online.com/w...elector-switches/1617334/

Die van de productlink is het sowieso niet, maar ik ging in de datasheet kijken, en de C&K 1201M2S3CQE lijkt voor 99% op wat er nu in zit. Het probleem is alleen dat die C&K 1201M2S3CQE qua afmetingen iets kleiner is, en dat hij 3 standen heeft, waar de originele er maar 2 heeft (links, rechts, geen middenpositie dus).

Nog even verder zoeken dus. Edit: Net even dat stukje bovenin de datasheet bekeken over typenummer opbouw, volgens mij moet ik een 1101M2S3CQE (1101 = 2 standen) hebben. Maar wat dan wel raar is, dat je gelijk bij eentje met 3 pinnen uitkomt, ik moet juist 6 pinnen (DPDT) hebben. Grrrr lastig dit, en dan zit ik ook nog met de maten die niet helemaal kloppen volgens mij.

[ Voor 38% gewijzigd door ThinkPad op 02-02-2012 13:31 ]

[laurens-b]

Hmm, jammer dat okaphone je niet verder kon helpen. Ik heb nog even navraag gedaan bij twee oudcollega's uit de keukenbranche, maar die kunnen helaas ook niet anders dan de onderdelen online bestellen bij de zanussi webshop. Weliswaar met iets betere prijzen dan voor consumenten gelden, maar voor een verschil van 2-3e lijkt het me de moeite niet om naar Apeldoorn te rijden.

Hopelijk lukt het met die andere schakelaar.
