Vreemde volgorde UTP kabel, fout wandcontactdoos? Oplossing?

[honey]

Ik heb een UTP cat6 kabel getrokken en aangesloten op een cat6 RJ-45 plug en inbouwdoos volgens T-568B volgorde. Meerdere keren gecontroleerd en geen fouten gemaakt.

Een goede kabeltester gaf wel fouten aan. Volgorde gemeten van de 8 draden is: 1 2 3 6 4 5 7 8

Dit betekend dat er drie draden fout moeten zitten namelijk 6, 4 en 5.

Ik heb meerdere pluggen geprobeerd, maar consequent geeft het deze melding.

Volgens mij moet de wandcontactdoos een fout hebben, maar vind het wel raar. Ik wilde nu bewust de draden een verkeerde volgorde geven in de plug om zo weer een goede volgorde te krijgen in de contactdoos. Kan ik dit doen of zie ik iets over het hoofd?

T-568B:
1 wit/orange
2 orange
3 wit/groen
4 blauw
5 wit/blauw
6 groen
7 wit/bruin
8 bruin

Mijn voorgestelde volgorde:
1 wit/orange
2 orange
3 wit/groen
4 groen
5 blauw
6 wit/blauw
7 wit /bruin
8 bruin

De contactdoos

En mijn aansluiting:

[ Voor 13% gewijzigd door honey op 31-10-2011 21:15 ]

[Fish]

je ziet iets over het hoofd je mag niet zomaar aderparen mixen

maak eens een fatsoenlijke pic van de aansluitingen op de doos
kan natuurlijk ook aan de ander kant van snoer fout zitten, daar al naar gekeken ?


edit:

waar de cat5 aan de achterkant gemonteerd wordt natuurlijk

[ Voor 38% gewijzigd door Fish op 31-10-2011 21:00 ]

[Puch-Maxi]

Je moet beide kanten aansluiten volgens de T568B of T568A standaard (Wikipedia: TIA/EIA-568). Ik begrijp dat je een CAT6 kabel hebt met aan de ene kant een wandcontactdoos en aan uiteinde een RJ45-plug? Dat is niet de gangbare oplossing, maar als je alles in de zelfde volgorde aansluit zou het wel gewoon moeten werken .

[honey]

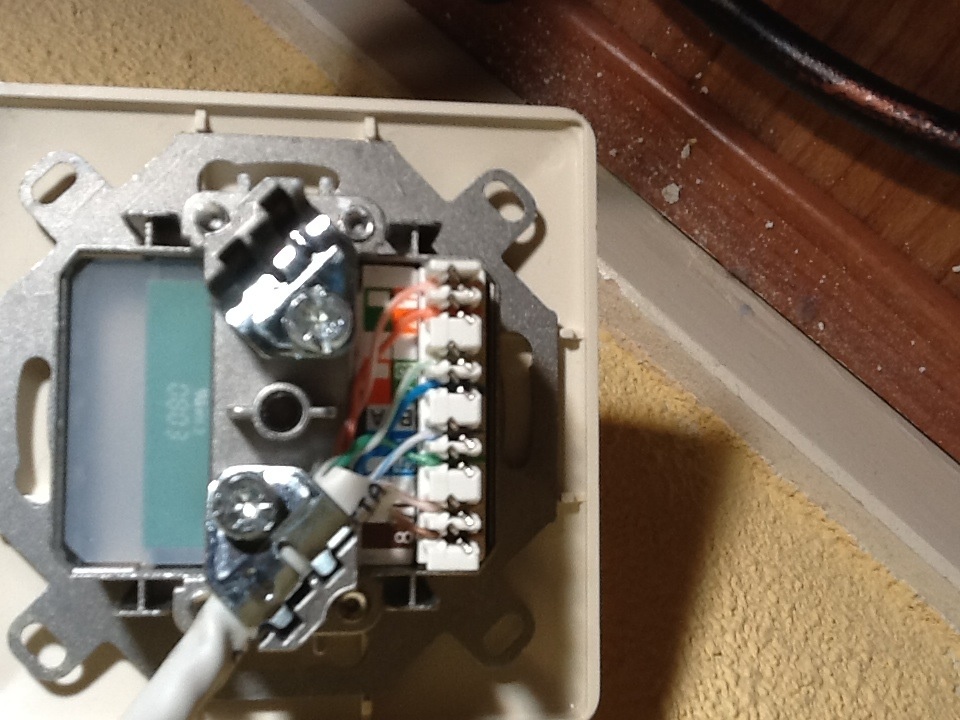

Had genoeg karma om het fotoalbum te activeren, dus hierbij een foto.

Beiden zijn aangesloten in dezelfde volgorde volgens het T-568B schema.

Bedoeling is vanuit de meterkast (glasvezel) een kabel naar de boven etage waar ik de router ga plaatsen die weer verbinding heeft met de computer via een andere utp kabel.

[ Voor 37% gewijzigd door honey op 31-10-2011 21:20 ]

[Fish]

Je hebt het gewoon in de doos fout aangesloten ... op de achterkant is het niet 1..8 maar een mix. zodat je de paartjes netjes en georganiseert kan doggen
check de kleurtjes en omschrijving op de achtergrond

[ Voor 15% gewijzigd door Fish op 31-10-2011 21:21 ]

[CyBeR]

Inderdaad, in de doos is het fout. Daar onder de aders staan kleuren aangegeven, die moet je volgen. Niet wat je zelf denkt dat goed is dus, want dat is fout

[WVL_KsZeN]

wat fish zegt, op je foto zit ik achter je draadje kleurtjes die vertellen wat waar moet.

[honey]

Ik moet er zelf nog even goed naar kijken, maar als het klopt, dan weet ik ook waarom hij zo duur was

Bedankt, ga er morgen goed naar kijken ( nu te donker).

Edit: zie het nu ook op de foto [ blush]

[ Voor 11% gewijzigd door honey op 31-10-2011 21:31 ]

[Puch-Maxi]

Jep! Er staan zelfs twee schema's op, links is T568A en rechts T568B (zoals gezien op de foto).

edit:
Te laat. Het ziet er overigens wel degelijk uit, mooie LSA-strip erop ipv schroefjes.

[ Voor 33% gewijzigd door Puch-Maxi op 31-10-2011 21:30 ]
