Kabels wegwerken via muur / Banaanstekkers

[NeoPhire]

Momenteel ben ik bezig met een plan om mijn home cinema wat netter weg te werken.
De volgende stappen staan tot zover op de planning:

- Tv maubel zwevend ophangen
- Stopcontacten erbij maken in het meubel
- Kabels van meubel naar TV wegwerken in de muur
- Voor zowel extra stopcontacten en kabels de bijbehorende sleuven frezen/zagen

Het idee is dus een zwevend meubel, waar geen enkele kabel in te zien is.
Dit houdt ook in de audio kabels, en hier komt de uitdaging

Via eBay en dergelijke kom ik onder andere de volgende oplossing tegen:


De front speakers worden via bi-amping aangesloten,
en zouden in de muur vlak achter de speaker deze plaatjes krijgen:



Deze zijn prima bestelbaar, maar allemaal in aparte (Engelse?) maten, en passen hierom dus niet op Nederlandse inbouwdozen.

Tot zover heb ik in Nederland alleen een 2 kanaals box kunnen vinden hiervoor, maar geen 4 kanaals zoals hierboven, laat staan een 7.1 / 7.2 model.

Iemand hier die ervaring heeft met dit geheel, of mij van wat tips kan voorzien?
Enige oplossing die ik zo snel kan verzinnen is om ook de bijbehorende Engelse inbouwdozen er bij te bestellen, en die te gebruiken, maar ik kan me niet voorstellen dat hier in Nederland niet iets dergelijks verkrijgbaar is.

[Pooh]

Waarom niet zelf bouwen? Gewoon glad afdekplaatje kopen, een paar gaatjes boren, en er een paar mooie inbouwbusjes inschroeven?

Busjes kun je bij bijv. Conrad regelen:

[ Voor 35% gewijzigd door Pooh op 30-09-2011 14:02 ]

[Paling1]

Je zou effe bij Berker of Jung op de site kunnen kijken...


http://www.berker.com/nl/nederland/catalogus/#1989 dit is (volgens mij) een cinch aansluiting voor in een wandcontactdoos... (is effe snel opgezocht, maar ze hebben nog veel meer...)

Hier een luidsprekeraansluiting:
http://www.jung-catalogus.nl/drucken.htm?xml=13640054.xml

Bij Jung op de site naar de productcatalogus gaan en dan naar Techniek | Multimedia aansluitingen | LS range...
Daar ga je denk ik wel vinden wat je zoekt...

[ Voor 31% gewijzigd door Paling1 op 30-09-2011 14:01 ]

[NeoPhire]

Zelfbouw is inderdaad ook een optie, zeker met die benodigdheden

Berker heeft ook niet de complete afdekplaten met aansluitingen, maar wel de onderdelen ervan.
Jung levert uitsluitend via de elektrotechnische groothandel en de erkende installateur.

Gezien de prijzen op eBay (rond de 20-30 dollar voor de hele 7.2 plaat) was dat zeker interessant,
vandaar mijn vraag of dit in Nederlandse vormen ook te krijgen is.
Daarnaast staat het ook netjes met de beschrijvingen erop, voegt wel iets toe voor mij.

Zelfbouw wordt zeker een optie als deze nergens te krijgen zijn

[Paling1]

NeoPhire schreef op vrijdag 30 september 2011 @ 15:10:
Berker heeft ook niet de complete afdekplaten met aansluitingen, maar wel de onderdelen ervan.
Jung levert uitsluitend via de elektrotechnische groothandel en de erkende installateur.

Er zijn een aantal webshops die gewoon Jung en Berker in het assortiment hebben hoor... Misschien niet die specifieke onderdelen, maar daar zou je dan naar kunnen vragen...

[Verwijderd]

NeoPhire schreef op vrijdag 30 september 2011 @ 11:40:
Via eBay en dergelijke kom ik onder andere de volgende oplossing tegen:

kan je dan via eBay niet gelijk de Engelse/Amerikaanse inbouwdozen meebestellen mocht je toch dit bestellen?

[franssie]

Let wel op dat je er geen 220V contactdozen bij in de buurt hebt in combinatie met kleinere kinderen; die banaan stekkers passen er namelijk zo leuk in (reden waarom ze in Europa niet zo vaak gebruikt worden itt Amerika)

[NeoPhire]

Naar aanleiding van de suggestie om zelf wat te maken via eBay wat 'speaker bindings' aangeschaft, om zo zelf met een afdek plaatje een mooi paneeltje te maken.

Foto's volgen zodra alles binnen is, en het een en ander toonbaar is

[DJ-Visto]

Gaaf, is idd ook prima te maken, en http://www.monoprice.com !

[NeoPhire]

Die site kende ik nog niet, interessant spullen, maar ook UK/USA afmetingen op de wall plates, en het lijkt erop of alles alleen met 110 volt stekker wordt geleverd?

[DJ-Visto]

NeoPhire schreef op zaterdag 01 oktober 2011 @ 00:40:
Die site kende ik nog niet, interessant spullen, maar ook UK/USA afmetingen op de wall plates, en het lijkt erop of alles alleen met 110 volt stekker wordt geleverd?

Geen idee, ik kan er igg uren rondkijken !

[Verwijderd]

Je kan ook ipv banaan-binding-posts neutrik speakon gebruiken. Misschien nog eenvoudiger/beter. Dan kun je zelfs met de 4 polige stekker bi-ampen/bi-wiren met 1 connector.

[NeoPhire]

Dat speakon systeem ziet er op zich ook leuk uit, maar vanuit esthetisch oogpunt vind ik de banaan pluggen toch een stuk mooier (mooie pluggen met mooie kabel eraan ziet er goed uit). De banaan ontvangers zien er ook netjes uit als vergulde connectoren op een mooie wit plaatje in de muur. Kinderen zijn hier niet aanwezig, en de gene die over de vloer komen zijn oud genoeg om beter te weten

Het hele traject van wegwerken is vooral in gang gezet om het geheel strak en netjes te maken, vandaar ook deze overweging. Foto's volgen uiteraard!

[Fabian]

Ik heb busch jaeger afdekplaatjes gebruikt en er banaanbussen ingeschroefd.

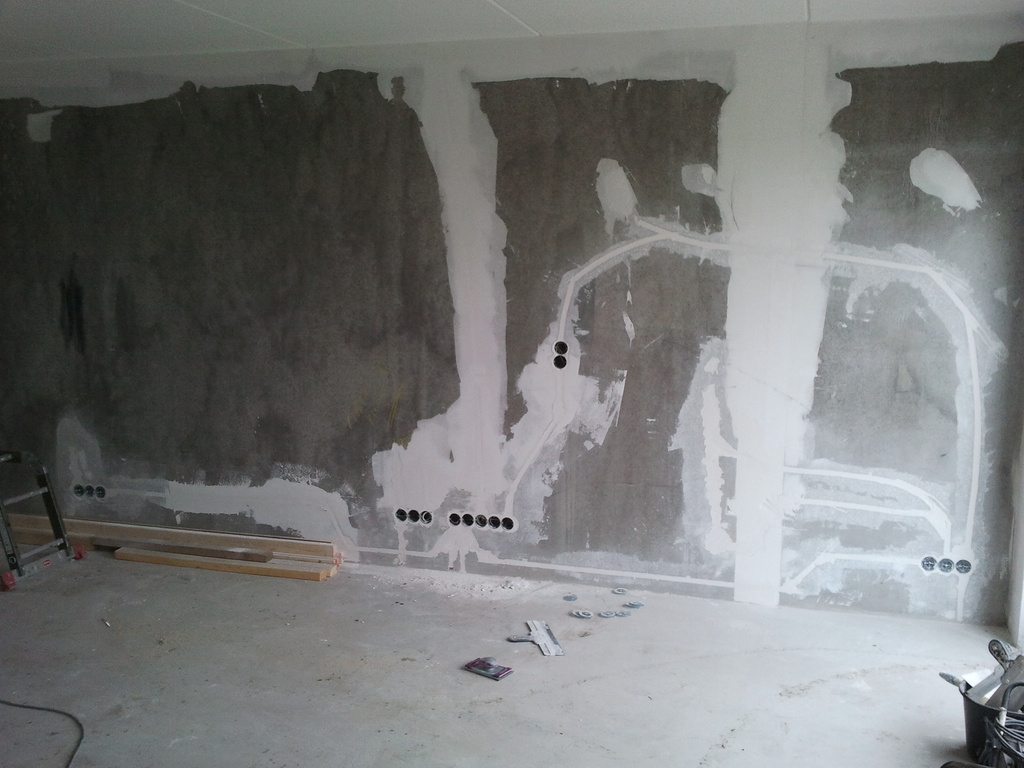

Eerst een paar keer uitgeschoten met de frees


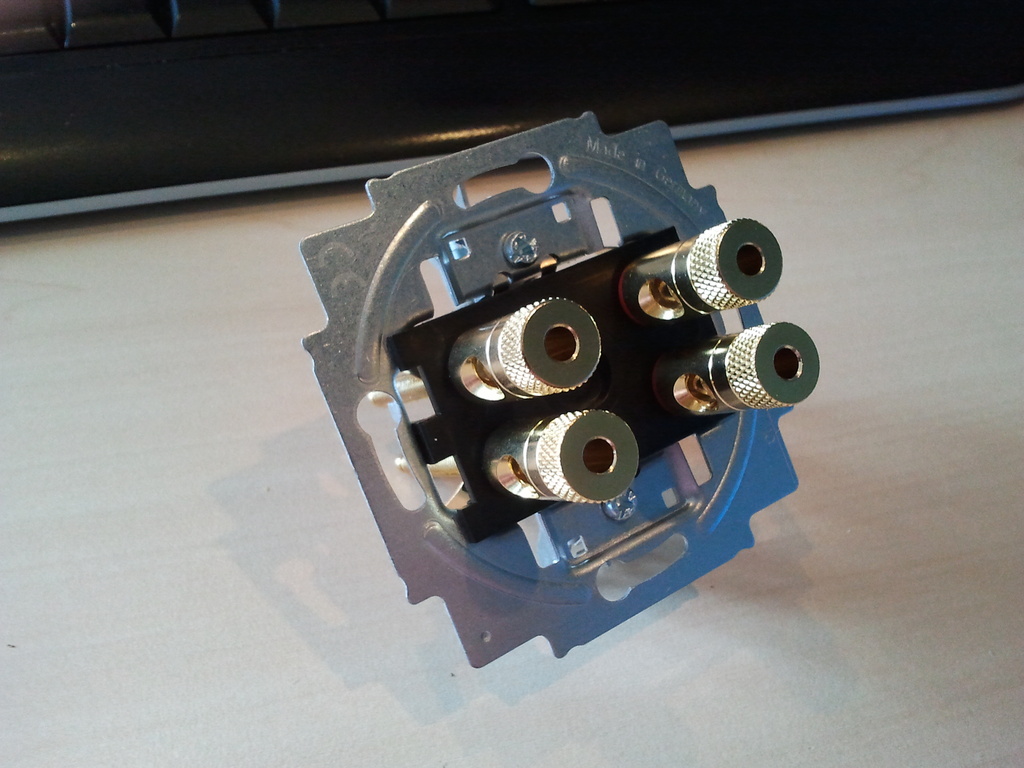

Schakelmateriaal er op

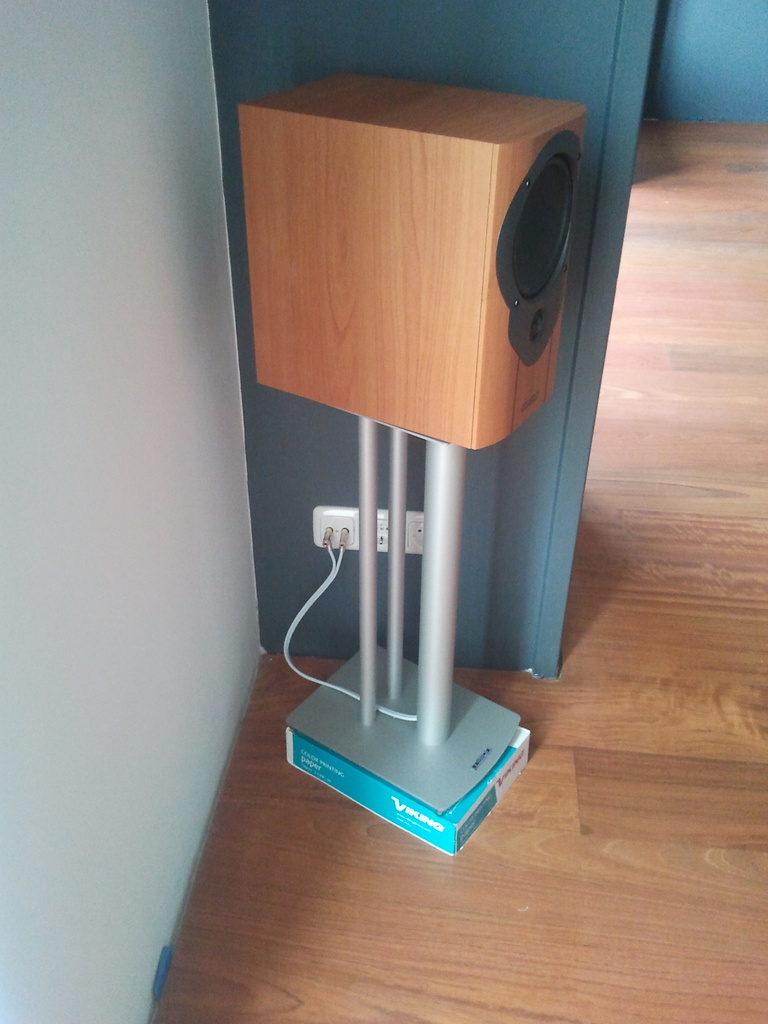

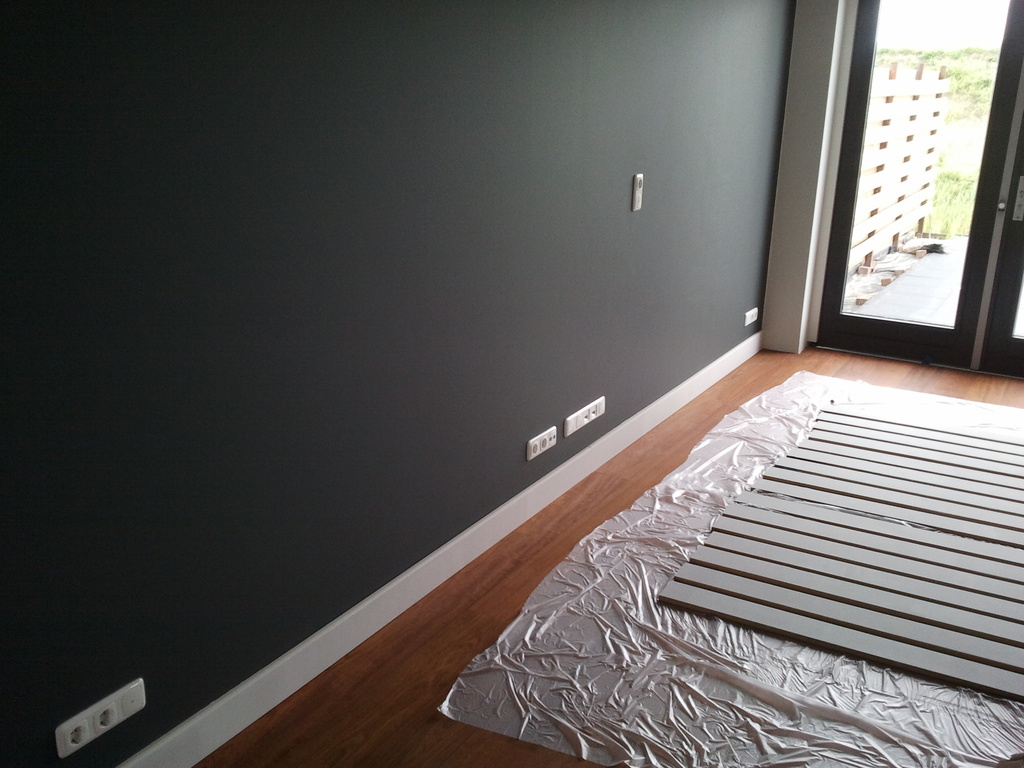

Rear speaker. (Erg belangrijk na verhuizen, eerst de speakers en dan de plinten )


Hier twee van achter de receiver. 2x front, 2x rear.

[Verwijderd]

WOW dat is echt een mooie oplossing.
Moet ik zeker onthouden voor later in mijn eigen huis.

[NeoPhire]

Ziet er erg netjes uit, precies de combinatie zoals ik hem nu ook besteld heb, op het merk blindplaatje na

Verraste mij nog dat schakelaars etc. in de range van 2 - 5 euro zitten, maar een simpel blindplaatje al snel richting de 8 tot 10 euro gaat.

[Fabian]

NeoPhire schreef op zondag 09 oktober 2011 @ 00:09:
Verraste mij nog dat schakelaars etc. in de range van 2 - 5 euro zitten, maar een simpel blindplaatje al snel richting de 8 tot 10 euro gaat.

Herkenbaar

En dan moet er nog een dremel in ook

Ik gok dat ze in veel lagere aantallen geproduceerd worden.

[NeoPhire]

Wellicht een tip daarvoor, kom ze net bij Overtoom tegen voor erg weinig, zoek maar eens op de site naar 'blindplaat'.

Daar begint het vanaf een euro of 2, dat klinkt al beter

[Jarlian]

Pooh schreef op vrijdag 30 september 2011 @ 13:40:
Waarom niet zelf bouwen? Gewoon glad afdekplaatje kopen, een paar gaatjes boren, en er een paar mooie inbouwbusjes inschroeven?

Busjes kun je bij bijv. Conrad regelen:
[afbeelding]

Weet iemand een Nederlandse winkel waar je deze kan krijgen? Heb een flink uur lopen zoeken, ook bij Conrad. Zelfs de foto vergelijken bij Google leverde in NL niks op (1 shop in duitsland) Thx.

[Pooh]

Gewoon bij de inbouwbussen van de conrad?

http://www.conrad.nl/ce/nl/product/744001/
http://www.conrad.nl/ce/nl/product/743963/

[Jarlian]

*Schaam* Thanks.

[warcow]

Volgens mij voor het eerst dat ik zo'n oud topic omhoog trap, altijd al eens willen doen. Zou zelf exact dezelfde topic kunnen starten maar dit lijkt mij een goed begin.

Ik heb een woning gekocht en ben op dit moment bezig met het infrezen van de sleuven voor alle kabels/leidingen en wil ook graag audio, netwerk en 12v leiding door de muur.

Voor de audio zou ik bij de speakers en versterker onderstaande kunnen gebruiken:
http://shop.speakerenco.n...luidspreker-connectoren-1
http://shop.speakerenco.n...luidspreker-connectoren-1

Bij de tv/versterker ga ik denk ik ook 2 utp aansluitingen doen. De eerste voor internet e.d. naar alle aparaten en de 2e om met een hdmi naar utp converter zo een hdmi aansluiting naar een andere ruimte te kunnen maken. Bijvoorbeeld een desktop pc die in een ander vertrek staat. Nu ik het zo zeg bedenk ik mij ook dat er dan een usb verbinding moet lopen. Misschien een 3e utp aansluiting hiervoor?

De oplossing zoals hierboven genoemd door Fabian vind ik ook best wel mooi, standaard dozen en daar zelf de banaanconnectoren op schroeven. Misschien zelfs goedkoper maar in ieder geval dat het beter aansluit bij de rest van het schakelmateriaal.

Misschien zou ik iets soortgelijks met de 12 volt leiding kunnen doen(?) Die wil ik op een paar plaatsen in de muur hebben voor het aansluiten van sensoren ivm domotica. Ik wil zoveel mogelijk geen batterij'en hoeven vervangen.

Reden van deze topic kick; Zijn hier mensen met ervaring en tips hiervoor?

[Dust-E]

Fabian schreef op zaterdag 8 oktober 2011 @ 11:55:
Ik heb busch jaeger afdekplaatjes gebruikt en er banaanbussen ingeschroefd.


Hier twee van achter de receiver. 2x front, 2x rear.
[afbeelding]

@Fabian

Kan je misschien hier meer over vertellen. Hoe ben je aan deze outlet gekomen?

[Dust-E]

@Kasper1985


Ik heb een blindplaat gekocht (Busch Jaeger) en hier 2 gaten voorzichtig in geboord.

Daar de Nakamichi Binding Posts 0520S in geplaatst

[itcrowd]

Ik las in een ander topic een andere oplossing o.b.v. het keystone systeem, voor de iets minder handige klusser makkelijk zelf te installeren in bestaande dozen zonder te hoeven boren.

Bijvoorbeeld deze voor de "banaansluiting": https://www.allekabels.nl...keystone-luidspreker.html

Edit: epische kick van Dust-E

[ Voor 5% gewijzigd door itcrowd op 11-09-2021 10:30 ]

[Fabian]

Dust-E schreef op donderdag 20 april 2017 @ 09:08:
@Fabian

Kan je misschien hier meer over vertellen. Hoe ben je aan deze outlet gekomen?

4 jaar later.. Eigen knutselwerk zoals @Dust-E ook heeft beschreven.

itcrowd schreef op zaterdag 11 september 2021 @ 10:29:
Ik las in een ander topic een andere oplossing o.b.v. het keystone systeem, voor de iets minder handige klusser makkelijk zelf te installeren in bestaande dozen zonder te hoeven boren.

Bijvoorbeeld deze voor de "banaansluiting": https://www.allekabels.nl...keystone-luidspreker.html

Mooie oplossing, maar dat kost je wel wat meer inbouwdozen want volgens mij zijn er alleen keystone framss voor maximaal 2 per inbouwdoos.

Sidenote: ik woon niet meer in deze woning. Heb nu de speakerkabel voor de fronts gewoon achter het audiomeubel naar de tv langs lopen

[itcrowd]

Ja, als je veel aansluitingen per doos wil moet je misschien zelf gaan hobbyen. Maximaal 3 keystone per doos, als ik het goed heb. Zie bijv. hier: https://www.onlinekabelsh...doos-voor-3-aansluitingen
