WIfi module ombouwen

[Dutch2007]

Ik wil in een 8-tal notebooks, waar momenteel geen wifi module in zit, een wifi module inbouwen...

De antennes voor wifi zitten er reeds in, dus het is in principe een kwestie van de wifi module middels mini-pci aansluiten en de antennes verbinden...



Zoals op de afbeelding te zien valt zijn er 4 kabels...

wifi module in kwestie: Intel Ultimate N Wifi link 6300 - http://www.intel.com/cont...rino-ultimate-n-6300.html

Vraag: Welke kabel mag/kan/moet ik op aansluiting 1? 2? 3? aansluiten? heb deze module reeds in een andere laptop geïnstalleerd, deze had echter reeds een bestaande mini-pci wifi module, dus was het even kijken welke kabel op 1 zat, welke op 2 en klaar (desbetreffende laptop had maar 2 wifi antennes)..

[fast-server]

Volgens mij maakt dat niet veel uit aangezien het "gewoon" antennes zijn.

Ik zie 4 antenne kabels en 2 mogelijkheden voor Wireless, normaal zullen ze wel ieder 2 antennes gebruiken.

Zou beginnen met de zwarte kabel...

[ Voor 9% gewijzigd door fast-server op 26-08-2011 11:25 ]

[Fish]

zeker ik naam even aan dat wlab andere frequencies heeft als telefonie ?

Bijgebrek aan een manual zou ik ze een voor een proberen en kijken welke het beste resultaat geven met inssider, netstumber ofzo

dutch Was wel handig geweest als je had vermeld om welk notebook het ging

[ Voor 15% gewijzigd door Fish op 26-08-2011 11:30 ]

[fast-server]

Dit is een luxe notebook met 2 aansluitingen
WLAN voor internet
WPAN voor veilig lan (private)

[CyBeR]

Die zwarte is waarschijnlijk voor je wpan (bluetooth?)

Dat houdt die andere drie over voor 802.11n wifi. In welke volgorde je die aansluit maakt niet uit.

[Dutch2007]

Notebook is een "Dell lattitude E5500"

WPAN is volgens wiki inderdaad bluetooth.

Wikipedia: Personal area network

http://searchmobilecomputing.techtarget.com/definition/WPAN

[Petervanakelyen]

Op mijn Intel 6200 zaten driehoekjes met een bepaalde kleur, geen nummer zoals op de 6300. Zo was 1 bijvoorbeeld zwart en 2 wit. Op de Intel 6300 zitten drie antennes, dus kan je gewoon 1 = zwart, 2 = grijs, 3 = wit gebruiken. In de praktijk maakt het ook niet echt veel uit hoe je de antennes aansluit, ik heb al meerdere keren een WiFi-kaartje met drie antennes gebruikt in een laptop met maar twee antennes en dat werkt zonder problemen of snelheidsverlies (al zal het 3 antennes natuurlijk beter zijn).

[Fish]

volgens je manual wit en zwart
je ziet ook dat beide een aparte bundel ingaan voor gespreide antennes.

zo dat duurde 5 minuten.
http://support.euro.dell....en//sm/wlan.htm#wp1180289

[ Voor 114% gewijzigd door Fish op 26-08-2011 18:00 ]

[Nivk]

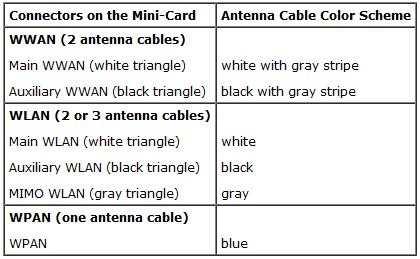

Dell's kabel kleurenschema:



Samen met:



Duidelijker kan niet.
