Gigabyte X58A-OC ervaringen topic

Algemeen

Welkom in he Gigabyte X58A-OC ervaringen topic, een topic speciaal voor al je ervaringen in het gebruik en (subzero) overklokken van dit vlagenschip van Gigabyte. Het doel is om hier informatie te delen en resultaten te posten waardoor iedereen wat bekender wordt met de mogelijkheden van dit moederbord.

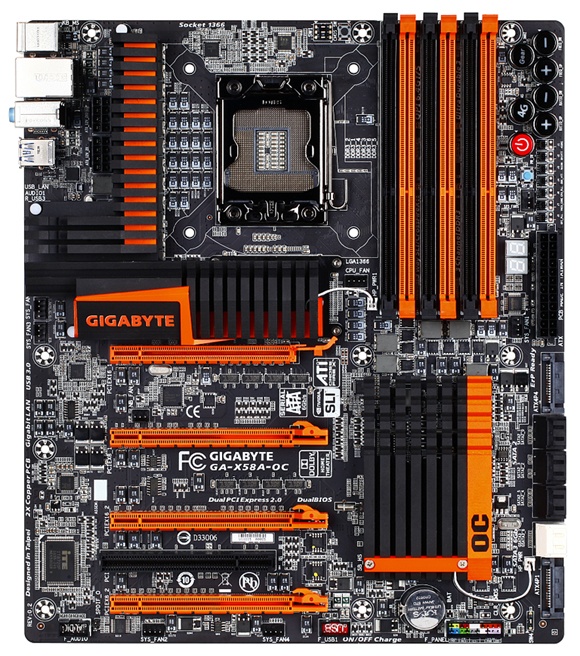

Het moederbord

linkje Gigabyte website

	Specificaties
CPU	1. Support for an Intel® Core™ i7 series processor in the LGA1366 package 2. L3 cache varies with CPU
QPI	1. 4.8GT/s, 6.4GT/s
Chipset	1. North Bridge: Intel® X58 Express Chipset 2. South Bridge: Intel® ICH10R
Geheugen	1. 6 x 1.5V DDR3 DIMM sockets supporting up to 24 GB of system memory 2. triple/Dual channel memory architecture 3. Support for DDR3 2200/1333/1066/800 MHz memory modules 4. Support for non-ECC memory modules 5. Support for Extreme Memory Profile (XMP) memory modules
Audio	1. Realtek ALC889 codec 2. High Definition Audio 3. 2/4/5.1/7.1-channel 4. Support for S/PDIF Out
LAN	1.1 x Realtek RTL8111E chip (10/100/1000 Mbit)
Storage Interface	South Bridge: 1. 6 x SATA 3Gb/s connectors (SATA2_0~SATA2_5) supporting up to 6 SATA 3Gb/s devices 2. Support for SATA RAID 0, RAID 1, RAID 5, and RAID 10 1 x Marvell 88SE9182 chip: 1.2 x SATA 6Gb/s connectors (GSATA3_6, GSATA3_7) supporting up to 2 SATA 6Gb/s devices 2. Support for SATA RAID 0 and RAID 1
USB	South Bridge: 1.Up to 4 USB 2.0/1.1 ports (2 on the back panel, 2 via the USB bracket connected to the internal USB header) 1 x Etron EJ168 chip: 1.Up to 2 USB 3.0/2.0 ports on the back panel
Interne I / O-connectoren	1. 1 x 24-pin ATX main power connector 2. 2 x 8-pin ATX 12V power connectors 3. 2 x PCIe power connectors 4. 2 x SATA 6Gb/s connectors 5. 6 x SATA 3Gb/s connectors 6. 1 x CPU fan header 7. 6 x system fan headers 8. 1 x North Bridge fan header 9. 1 x front panel header 10. 1 x front panel audio header 11. 1 x S/PDIF Out header 12. 1 x USB 2.0/1.1 header 13. 2 x heatsink LED power connectors 14. 1 x clearing CMOS button 15. 1 x power button 16. 1 x reset button 17. 1 x PWM frequency switch 18. 1 x onboard voltage measurement module 19. 1 x 4G Ready button 20. 1 x OC Gear button 21. 1 x CPU BCLK Down button 22. 1 x CPU BCLK Up button 23. 1 x CPU Ratio Down button 24. 1 x CPU Ratio Up button 25. 1 x BIOS switch
I/O Panel Connectors	1. 1 x PS/2 keyboard port 2. 1 x PS/2 mouse port 3. 2 x USB 2.0/1.1 ports 4. 2 x USB 3.0/2.0 ports 5. 1 x RJ-45 port
I/O-controller	1. iTE IT8720 chip
H/W Monitoring	1. System voltage detection 2. CPU/System temperature detection 3. CPU/System fan speed detection 4. CPU overheating warning 5. CPU/System fan fail warning 6. CPU/System fan speed control
BIOS	1. 2 x 16 Mbit flash 2. Use of licensed AWARD BIOS 3. Support for DualBIOS™ 4. PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Form Factor	1.ATX Form Factor; 30.5cm x 26.4cm

Reviews

preview door Bit-tech review door Hardware-Canucks

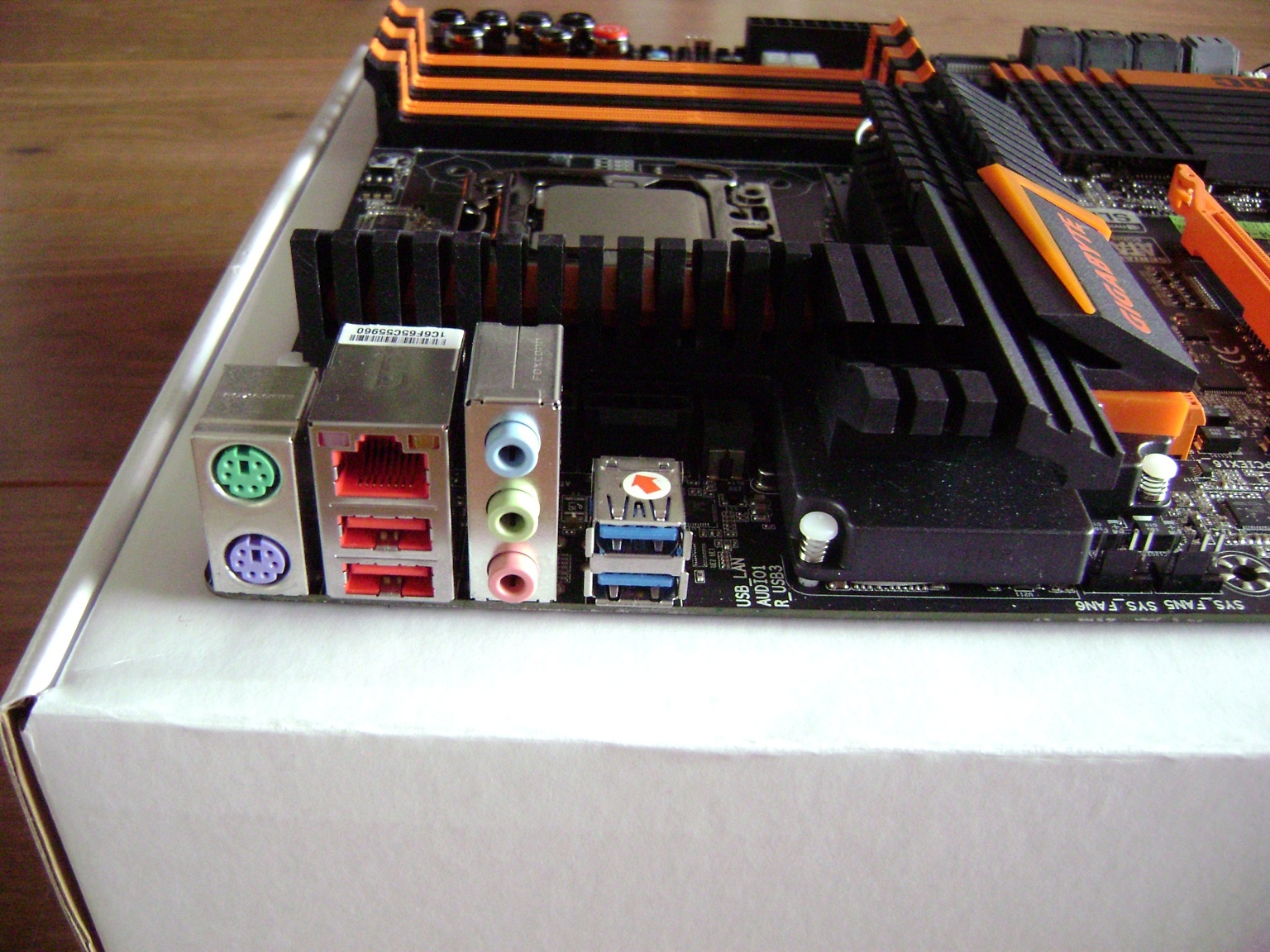

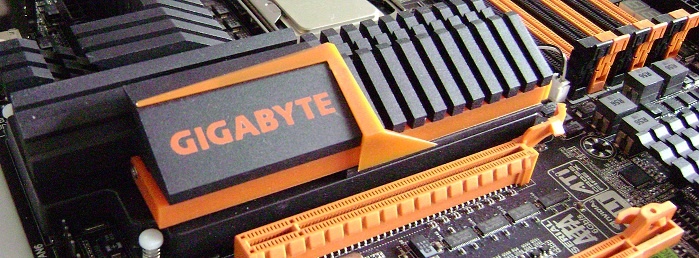

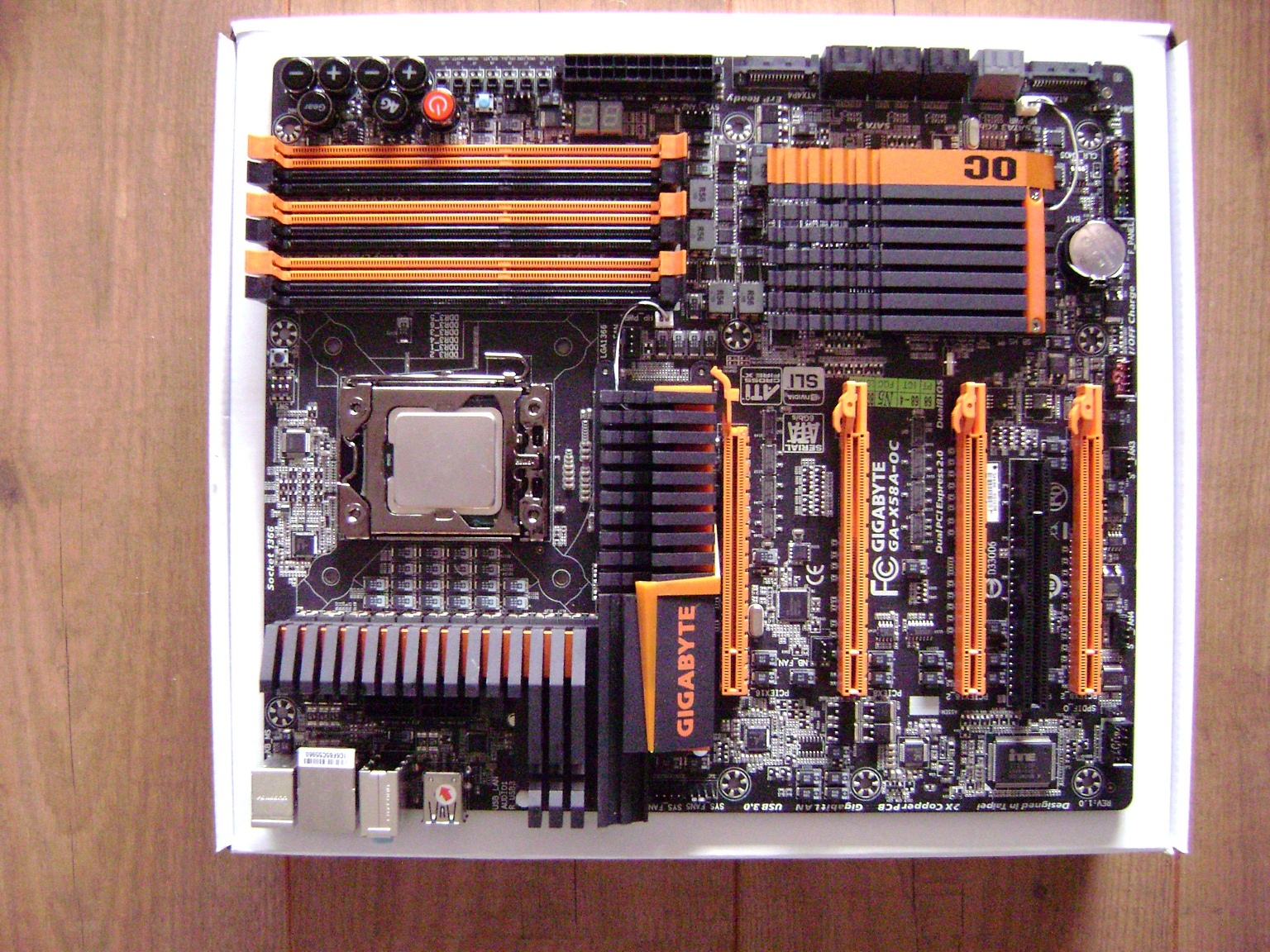

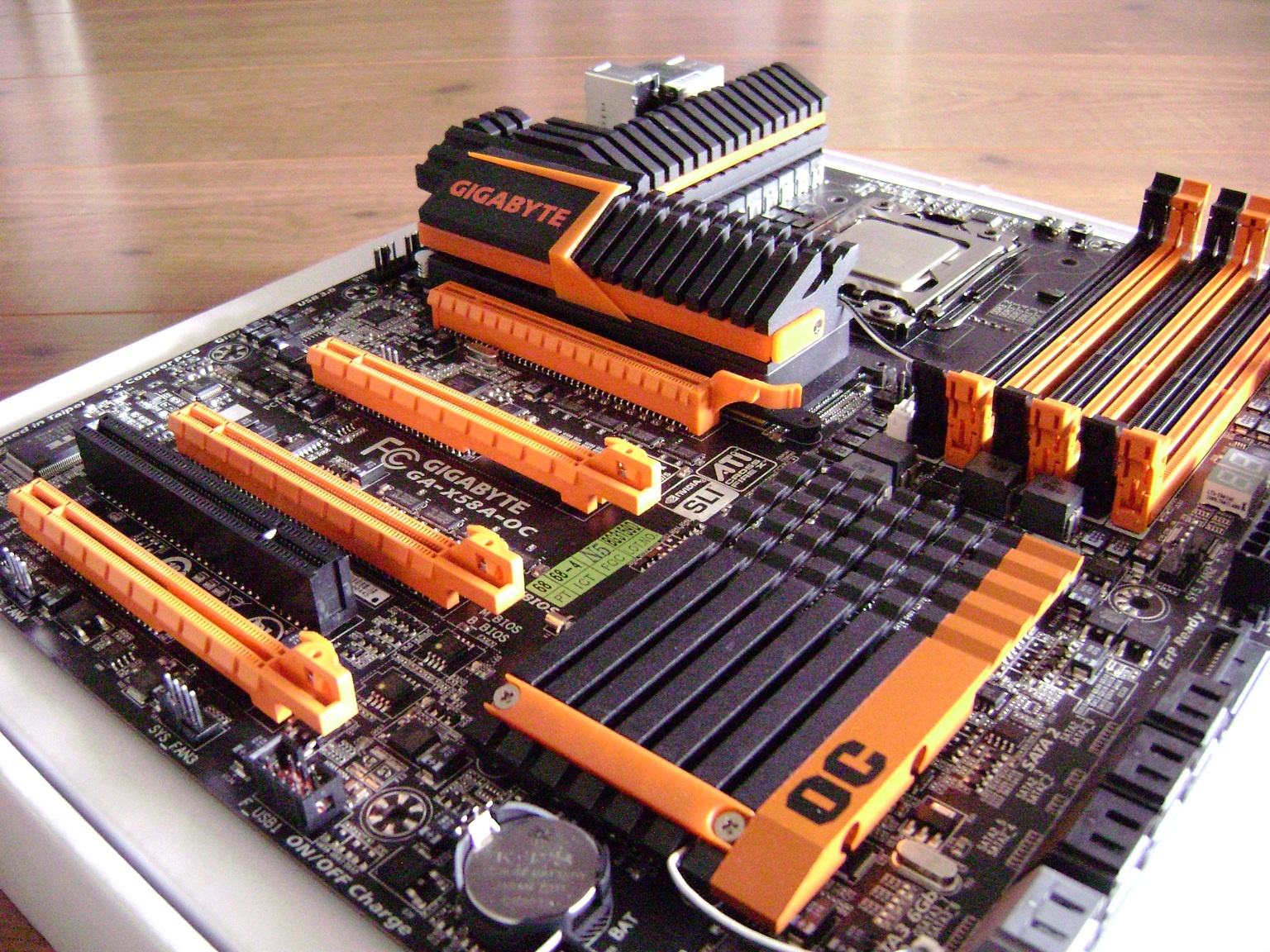

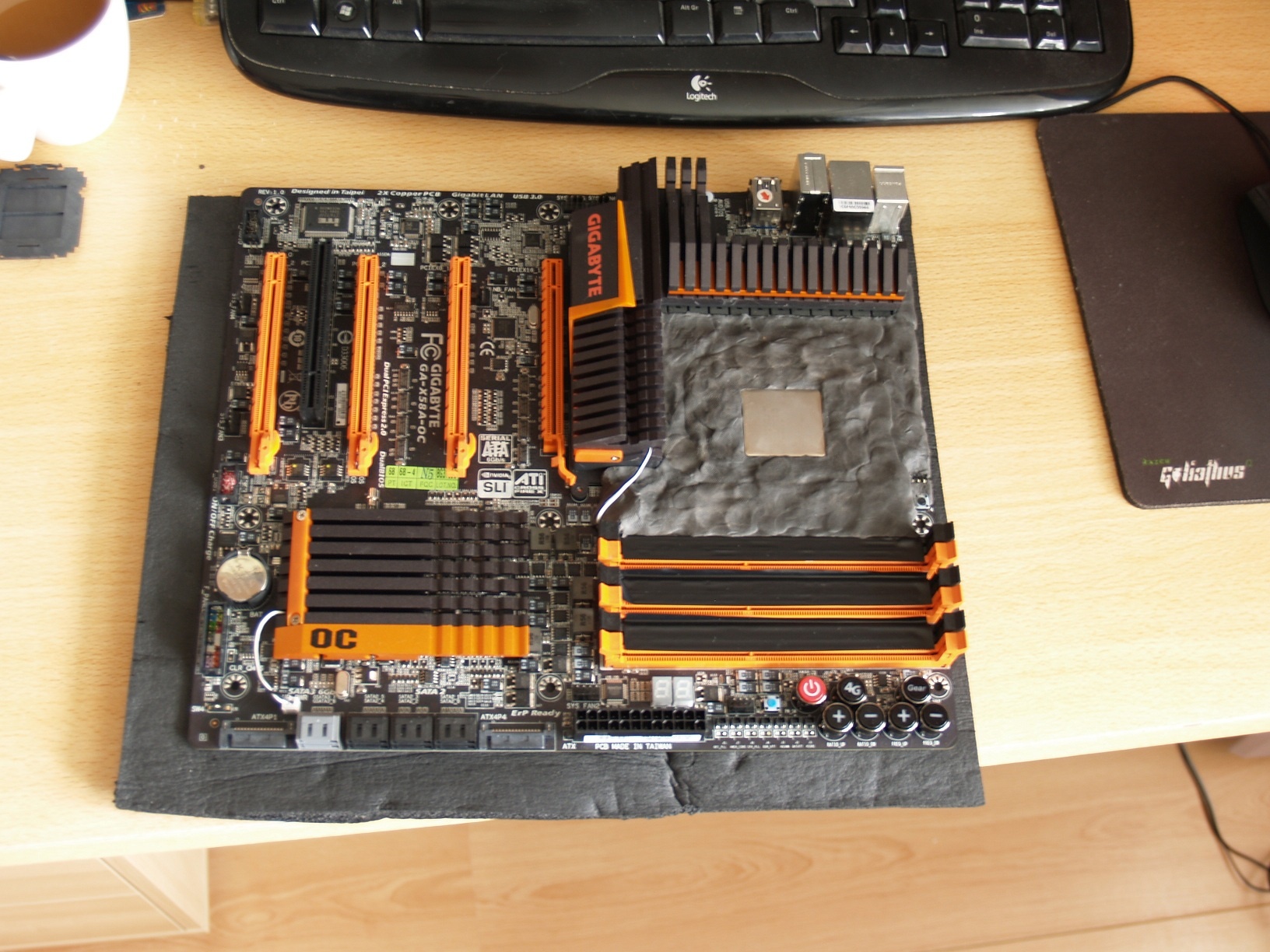

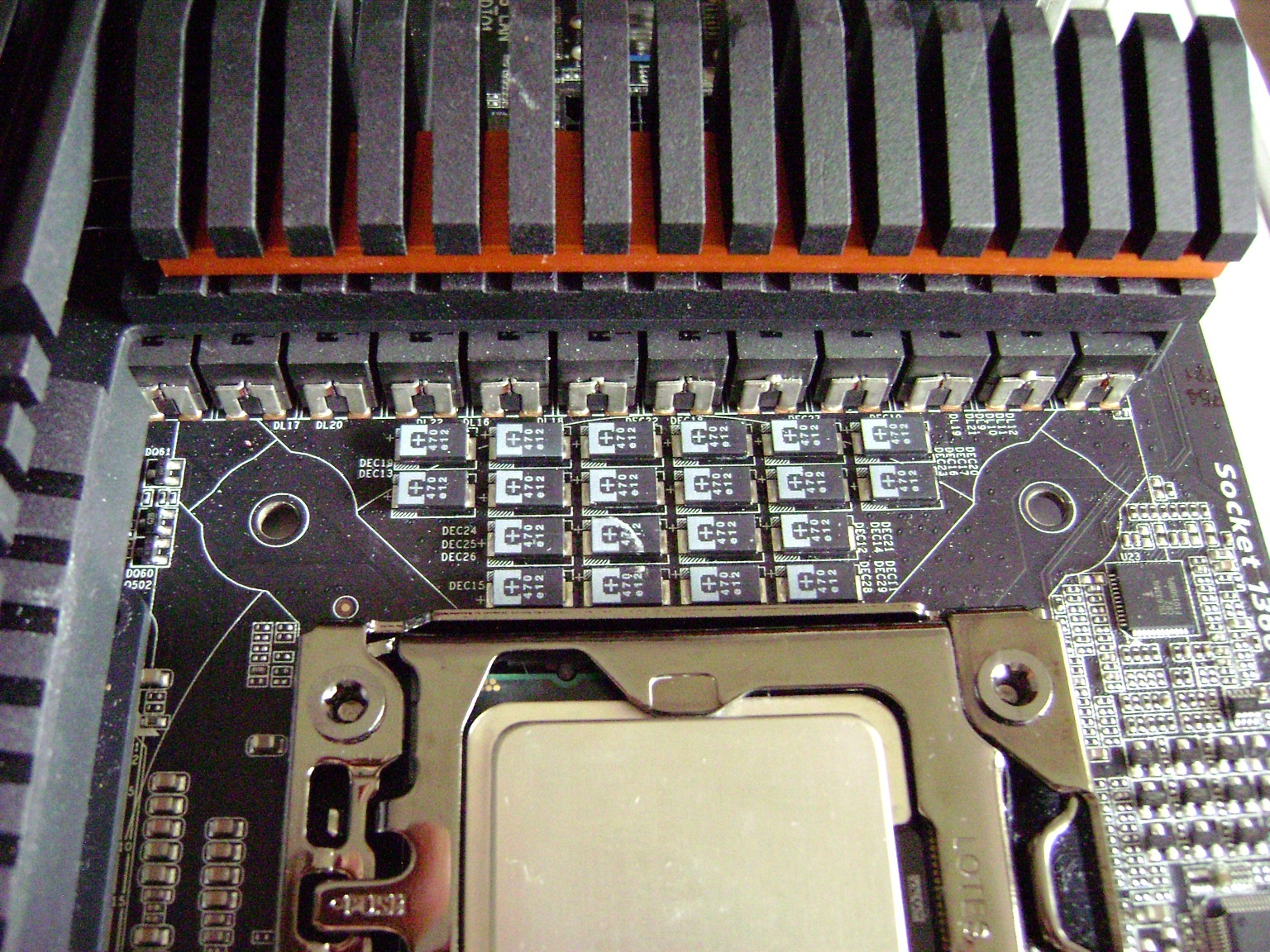

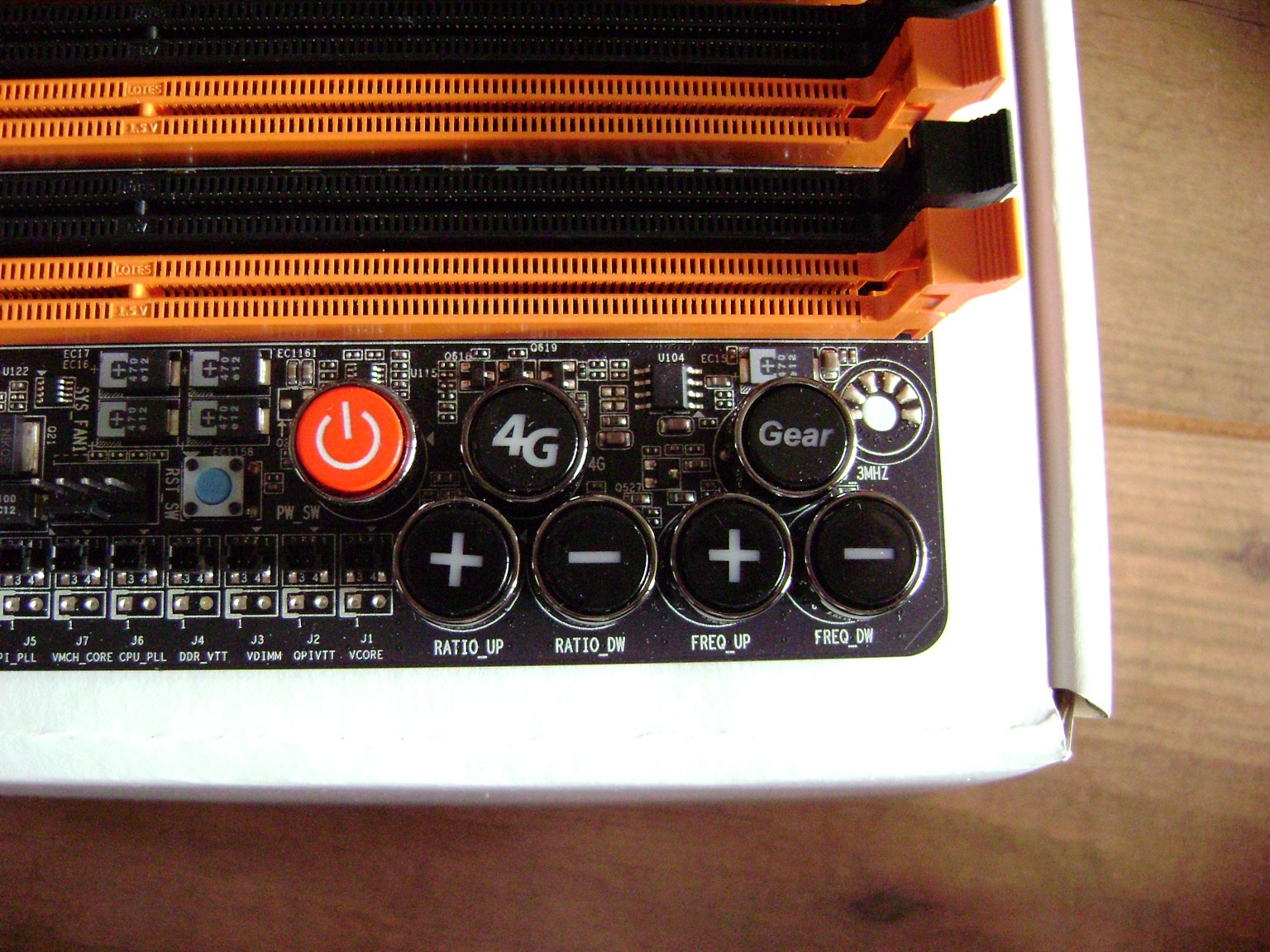

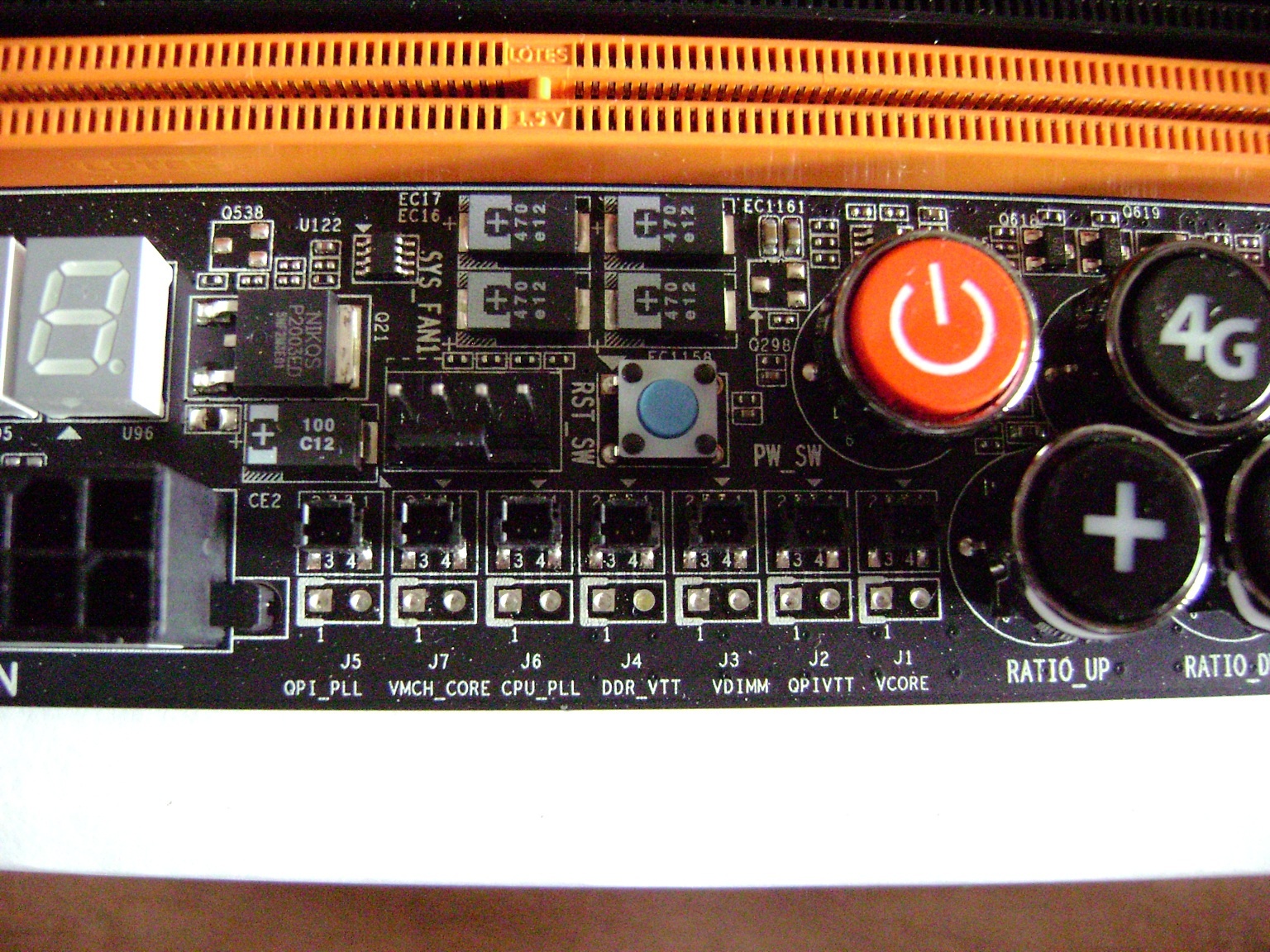

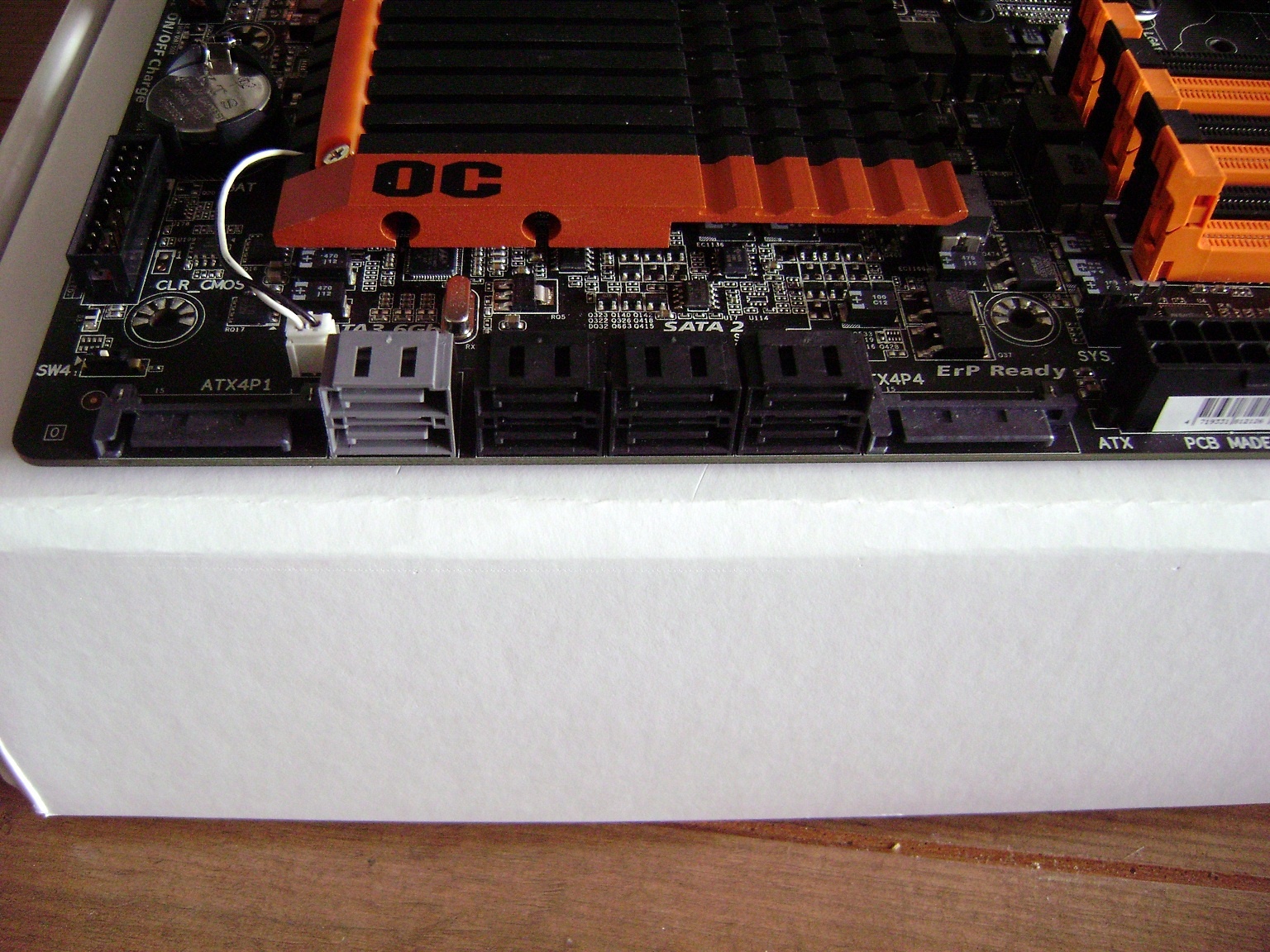

Detail foto’s

Dagje benchen

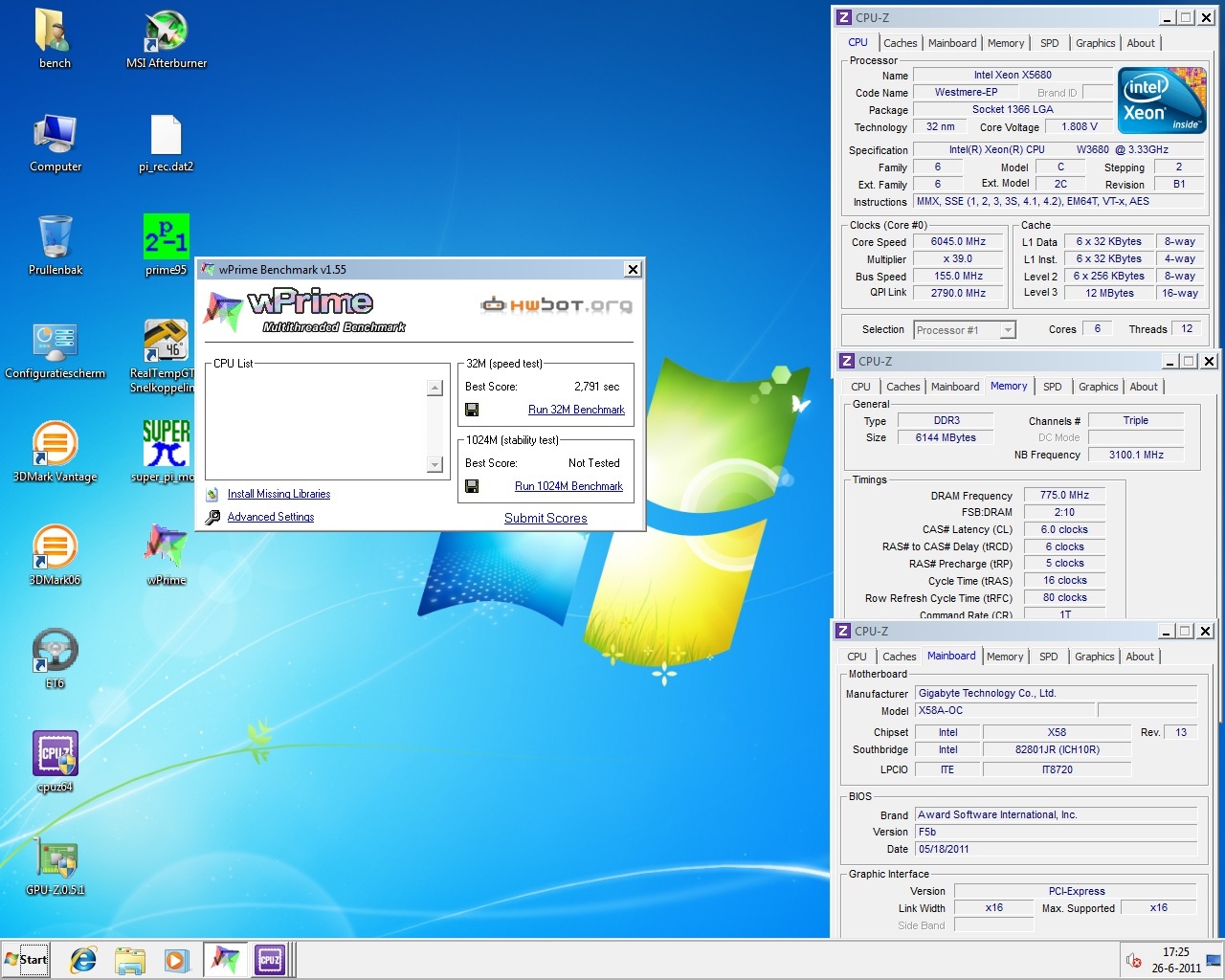

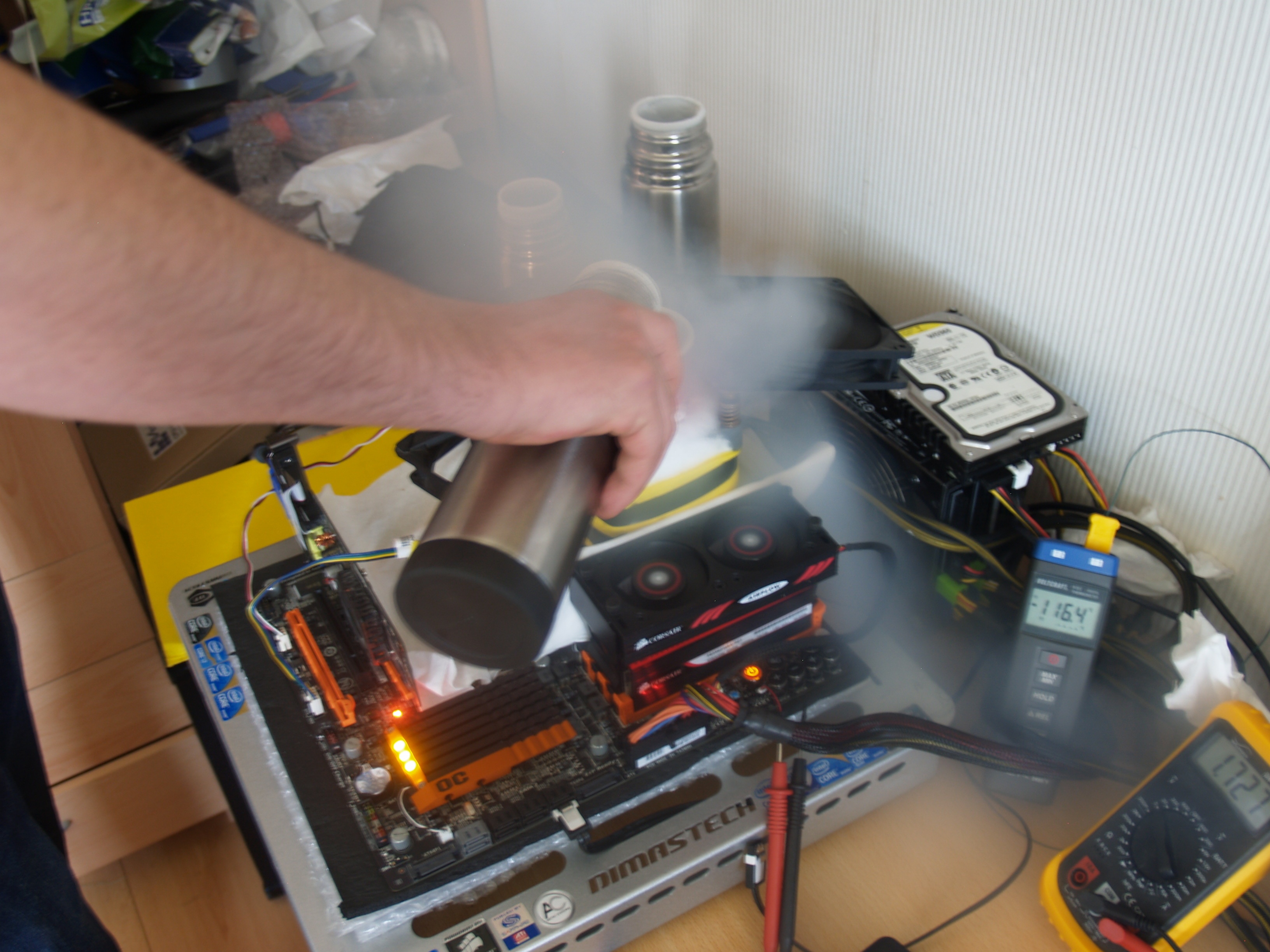

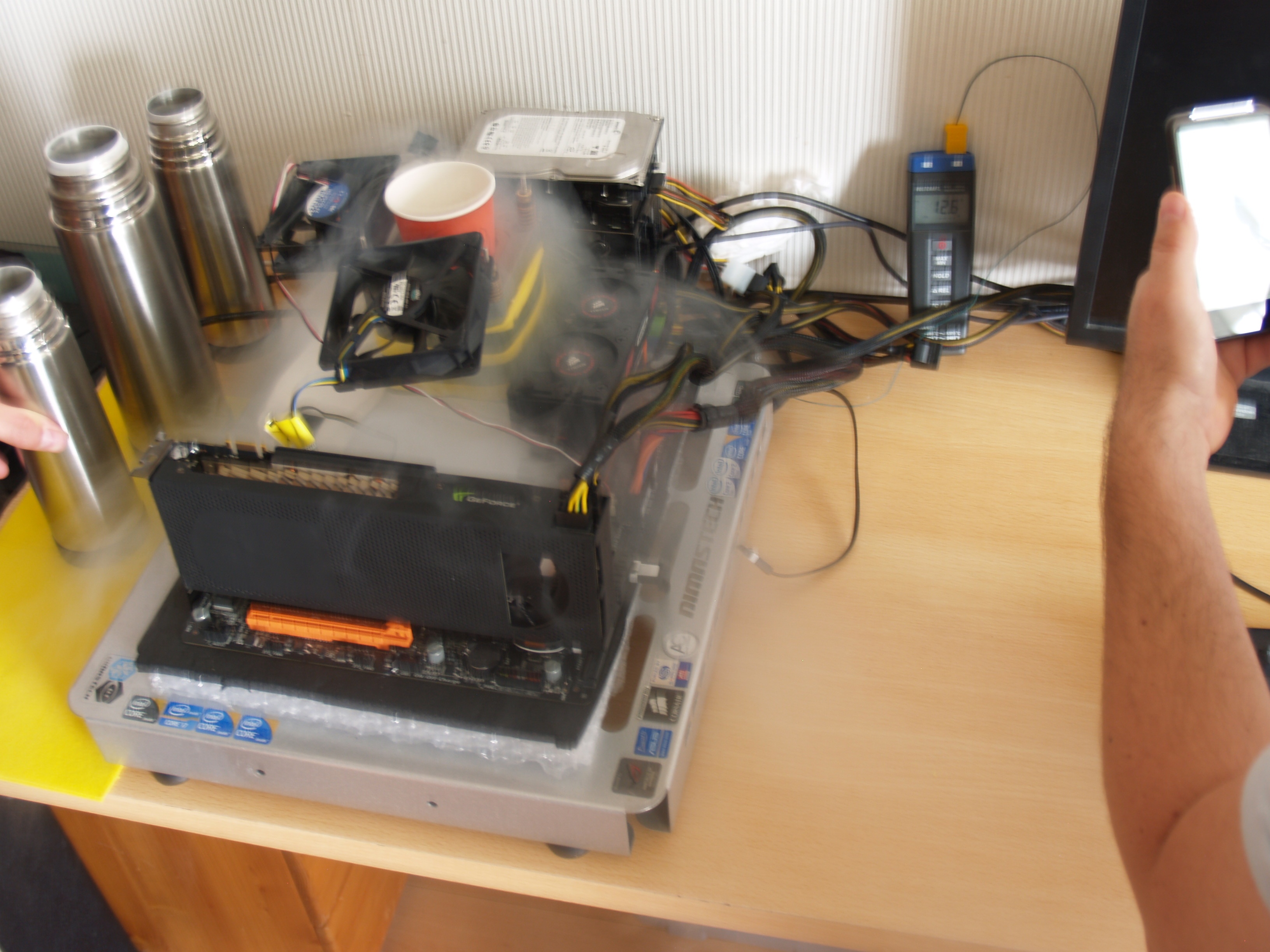

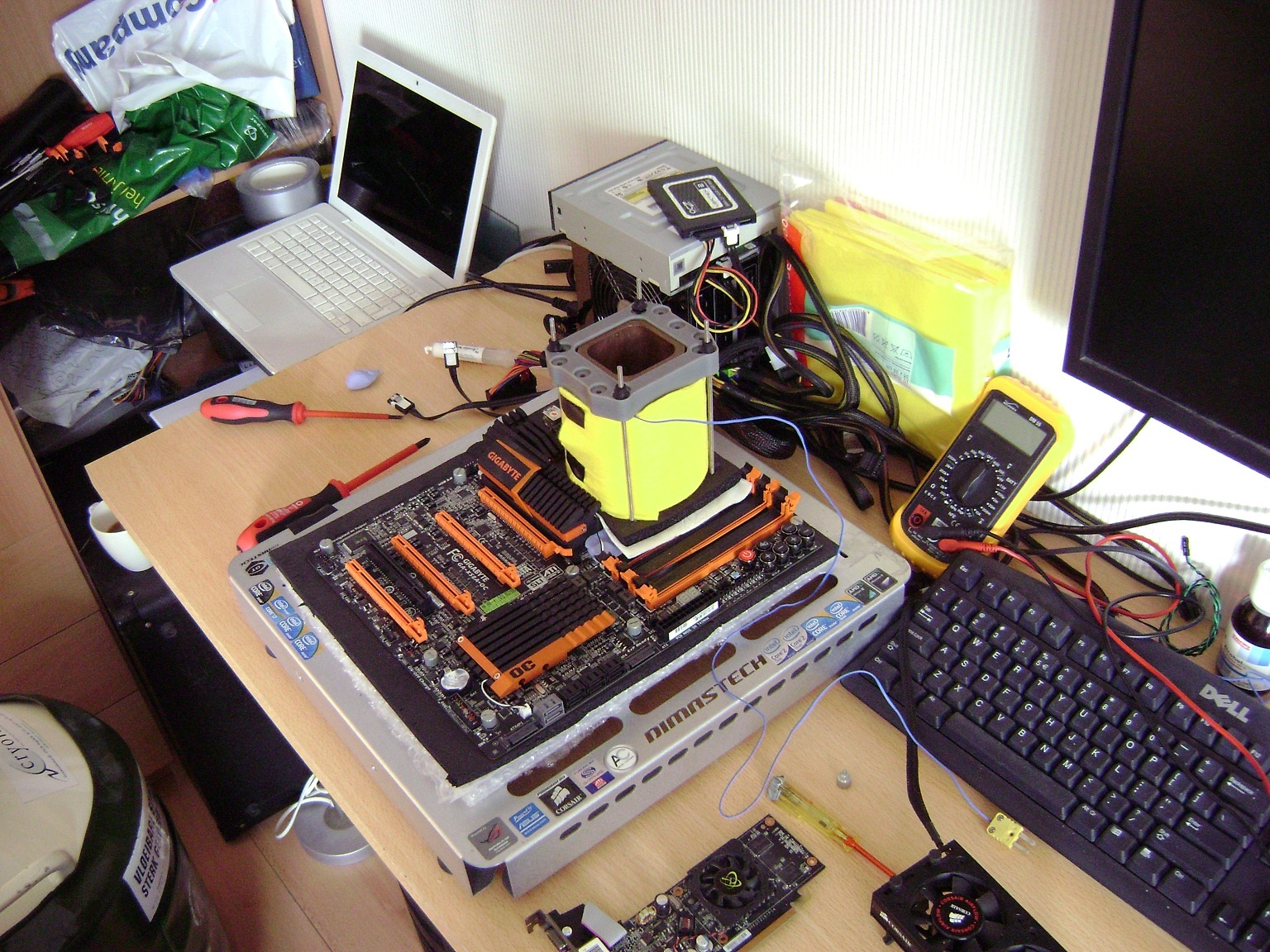

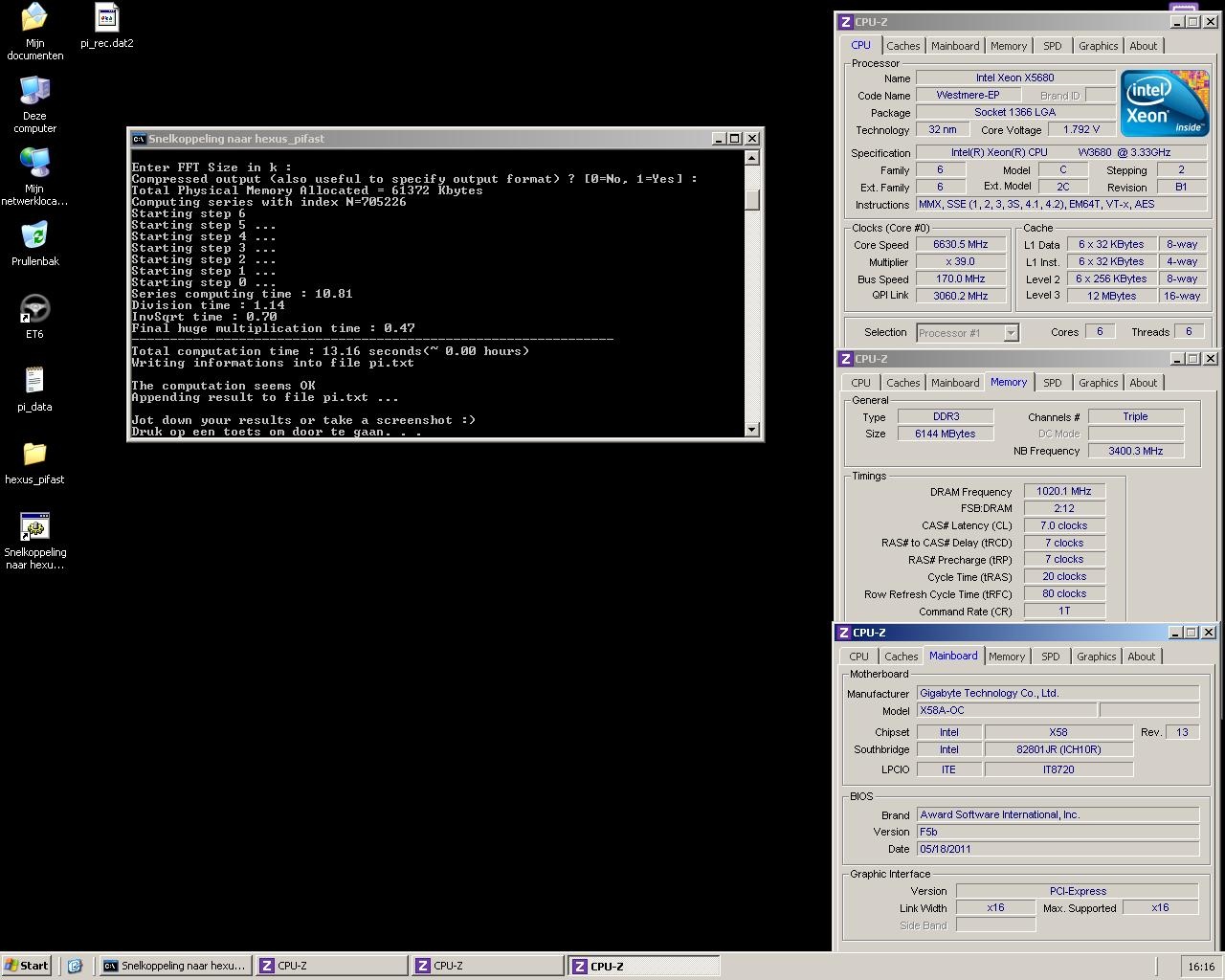

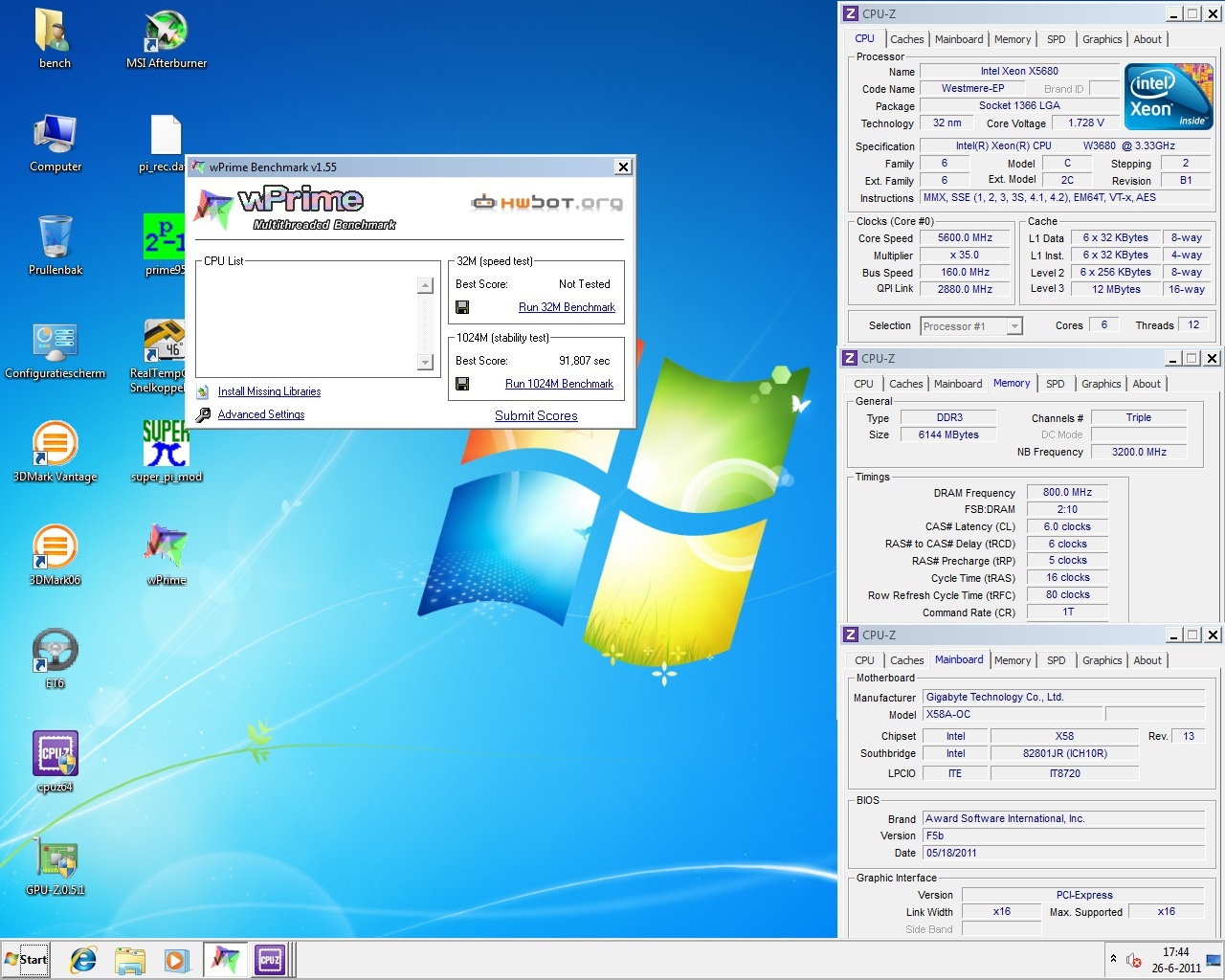

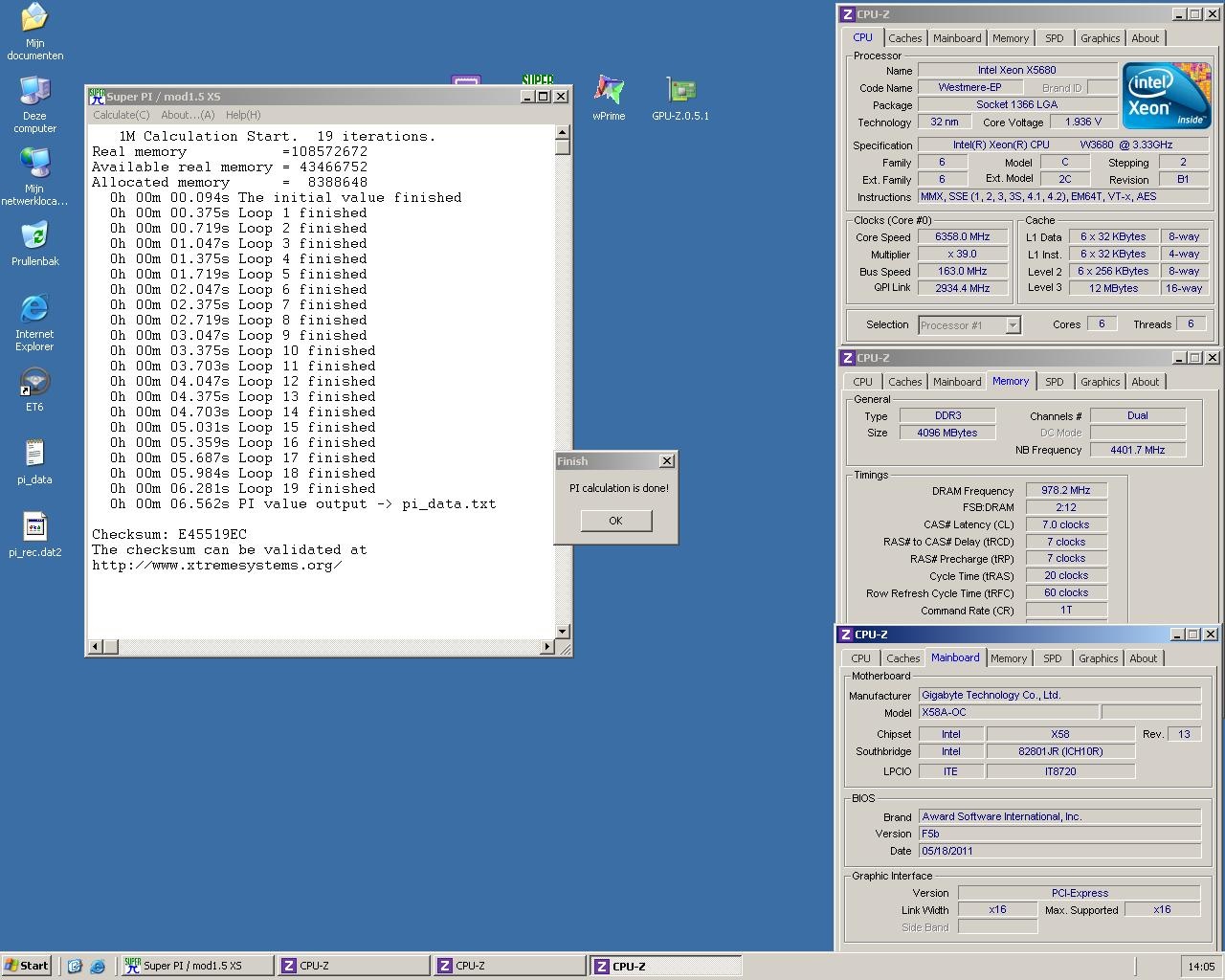

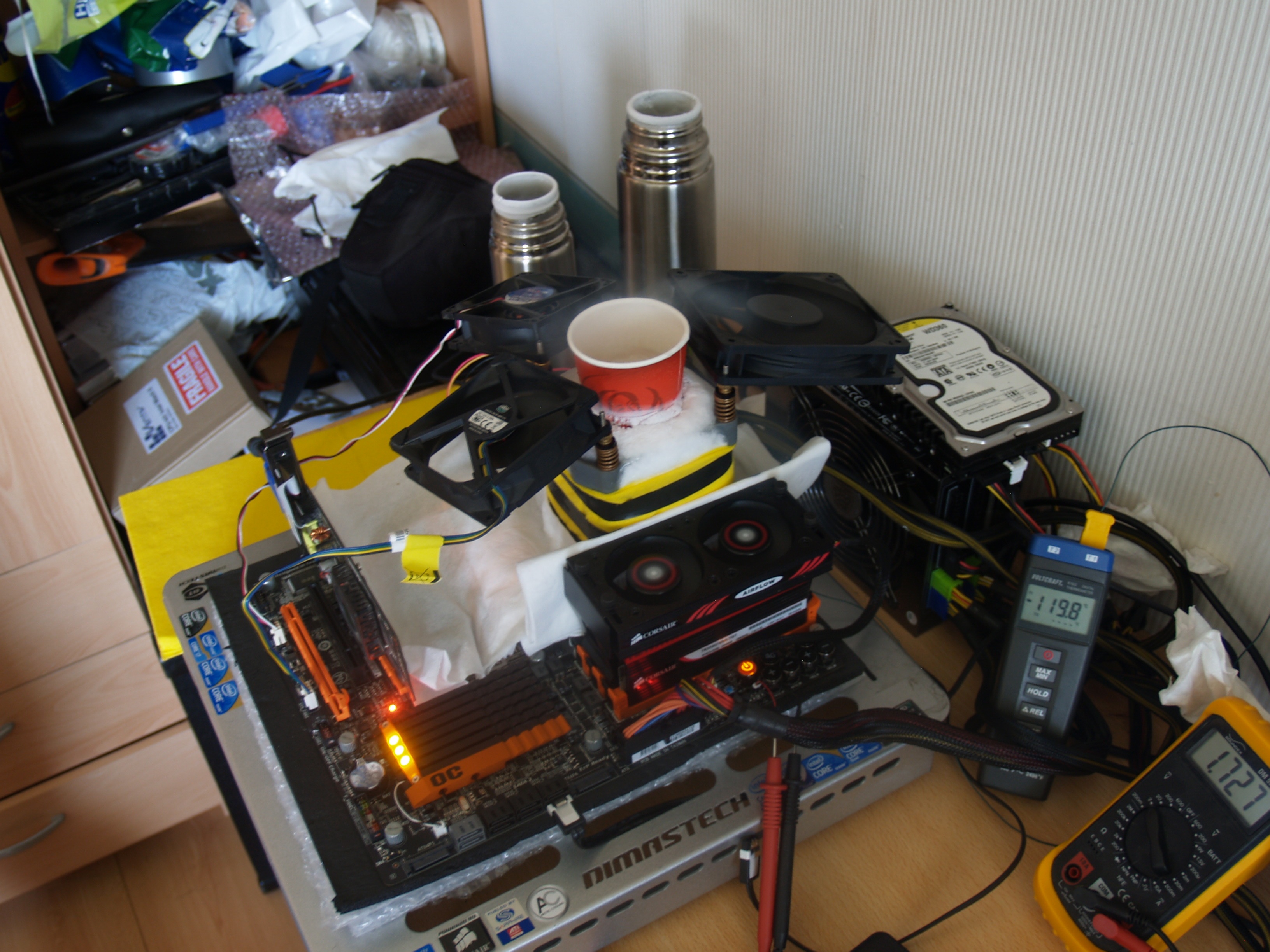

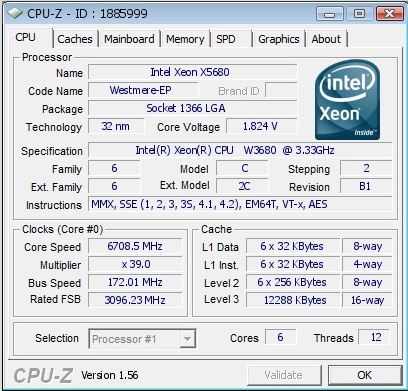

Namens Gigabyte NL heb ik (NederNakkeR) samen met Millman en Drucchi het bord eens aan de tand gevoeld met behulp van vloeibaar stikstof. In combinatie met een Xeon W3680 en 6GB Corsair dominator GT 1866 C7 geheugen modules zijn wij eens flink van leer getrokken om te kijken wat het bord ons heeft te bieden. Dit resulteerde ondermeer in deze cpu-z validatie: en deze superpi 1M tijd: Pifast: Wprime 32M: Wprime 1024M: En natuurlijk een paar actiefoto’s: Nadat we bijna 20L stikstof hadden opgemaakt kwamen deze scores er uit wat ons 5 x goud opleverde op HWbot helemaal niet gek dus voor een middag benchen!

Tot slot

Hier ruimte voor een woord van dank aan onder andere: Xtrafris van Gigabyte Nederland, voor het verstrekken van het moederbord Millman, voor het beschikbaar stellen van zijn ‘golden’ Xeon W3680 en assistentie Drucchi, voor zijn assistentie

[nedernakker]

Gereserveerd

[millman]

Graag gedaan Ziet er mooi uit ook, dit topic.. Ik ben benieuwd of er meerdere resultaten gaan komen van dit bord.. Hij's fijn!

[nedernakker]

zeker een prettig bordje.. puur voor het benchen een erg stabiel bord wat as we speak ook het WR baseclock in handen heeft: http://www.tweaktown.com/..._record_276_42/index.html

[Gamer]

Heb het bordje ook eventjes in bruikleen en ik moet zeggen dat het goed aanvoeld.

Groot nadeel vind ik dat de CMOS tegen het socket staat, als je goed wil isoleren kan dit problemen veroorzaken.

Wel even moeten zoeken naar settings om de profielen in te stellen

[nedernakker]

hetzelfde probleem liepen wij ook tegenaan Luc (net als ie VRM switches), sterker nog, tijdens onze eerste sessie moesten we een Cmos reset doen en bleef de knop in ingedrukte stand vaststaan door het helpen ontdooien kregen we hier en daar wat condens problemen.

2e sessie hadden we het iets anders aangepakt en toen heb ik geen problemen meer gehad.

de bios is sowieso even wennen, ik ben vooral Asus gewend dus alles staat net even anders.

vergeet niet je resultaten hier even te linken, is wel leuk om te lezen wat er allemaal behaald is met dit bord

[Drucchi]

Ah, het topic is er nu. Heb je al een tweede sessie gehouden NN?
Het was inderdaad een heel fijn bord om mee te werken (op een paar kleine dingetjes zoals de CMOS-sw na).
Het ding ging gewoon vreselijk hard!

[nedernakker]

we hebben inderdaad een 2e sessie gehouden, daar hebben we de pi 1m run verbeterd.. de chip wilde op dat moment niet zo heel erg hard dus zijn we met wat anders verder gegaan.. maar het bord was wel stuk stabieler dan 1e keer,

jij weer in NL terug? of post je vanaf de vakantie?

[Drucchi]

Ik ben weer terug in huis. Voelt goed, maar wel jammer dat de rust over is
Wanneer ga je weer aan de gang?

[millman]

hij is nu eigenaaar van de golden chip, dus hij kan klooien wanneer ie wil maaruh, heb je een lekkere vakantie gehad jelle?

[ Voor 24% gewijzigd door millman op 21-07-2011 12:33 ]

[nedernakker]

Ik heb een leuk plan, waar ik 2 6970's icm met 2 tek 9 slims en de w3680 onder de f1 ga gooien..
Gaan we eens lekker los, als je zin hebt moet je ook maar komen, wilde volgende week je dewar weer even laten vullen, met 32 liter moeten we toch wel eea kunnen bereiken...

[millman]

Dat word een killer Ik ben ook weer van de partij natuurlijk, met een new and improved chefkok receptje

[nedernakker]

niet weer in je vinger choppen he...;)

[Gamer]

nedernakker schreef op donderdag 21 juli 2011 @ 11:15:
hetzelfde probleem liepen wij ook tegenaan Luc (net als ie VRM switches), sterker nog, tijdens onze eerste sessie moesten we een Cmos reset doen en bleef de knop in ingedrukte stand vaststaan .

Lol, zelfde probleem hier gehad.

De Rex3 is even opgestuurd naar Rogier voor RMA, wou niet meer booten.
Had dan ook een jaar bijna constant op -90° gestaan

Mijn resultaten zijn met cascade, maar laat ons zeggen dat ik op 6ghz kan benchen op dit bordje.

[jbkappirossi]

hahaa, mooi gedaan jongens

[nedernakker]

je gebruikt maurice zijn oude cascade he.. lekker man , maar zelfs daarmee vroor je de Cmos knop vast?
hahaha gekkenhuis..

ik ga nu ook were verder met de rex3, eerdaags ga ik de vergelijking even op zetten..

[Gamer]

Nee, was op LN².

http://hwbot.org/submissi...force_gtx_480_53843_marks

CPU kan nog harder, doet 6700 pifast.

[nedernakker]

zeker een lekker chippie man, zelfde kaliber als de w3680 hier.. die ga ik eerdaags eens 3d testen met de REX 3.

[Gamer]

http://hwbot.org/submissi...adeon_hd_5770_48180_marks

Bordje gaat goed

[nedernakker]

Lekker man... Mooie clocks voor stock koeling

[Gamer]

En een beetje hulp van een airconditioner, tip die ik heb geleerd van Oldscarface

[nedernakker]

ik ken het truukje ja.. mijn 5770 stopte 30 MHz eerder op de core zonder airco, jamemr dat ik hem niet meer heb, was ene leuk kaartje

zijn dat je max clocks voor 3d onder de cascade en wat zijn je load temps?

[Gamer]

6100mhz lukt net bij het opstarten van de cascade in 3D.
load temps rond de -85° in vantage.

http://hwbot.org/submissi...d_3850_256mb_348224_marks

Oude kaartjes zijn leuk, spijtig genoeg kan ik niet goed solderen, cfr 9600GT - 8600GT - 9800GX2 RIP

[nedernakker]

ja dat is wel een beetje too much for comfort.. dan idd maar iets lager

dat is wel zonde van je kaartjes, ik hab pas geleden nog leuk puntjes gepakt met een 9600GT, en dat was pas met 1,35V Vgpu.. die ga ik nog even verder modden

[Gamer]

Morgen samen met Massman 2xGTX285 Matrix @ LN² fully modded proberen een propere Vantage score neer te zetten voor de HWbot competitie met dit bordje.
Cascade is voldoende, niet echt CPU limited op 5.8 Ghz.

Je zal het wel snel merken

[nedernakker]

nice man.. ga het in de gaten houden.. ben benieuwd.. die matrixjes zijn sweeeeeet

[Gamer]

Tja, te zien welke.
Heb hier een 9800GT Matrix ook, je kan het voltage verhogen via software tot 1.4 maar vanaf 1.3 kickt de OVP in, lol.

[nedernakker]

dat je die voltage tweaks aan de praat hebt gekregen.. ik kreeg dat niet voor elkaar met mijn 9800GT helaas.. die asus software is toch wel erg instabiel...

post je resultaatjes ook even hier morgen, neem aan dat je de X58 als basis gebruikt?

[Gamer]

Yep, what else

Zullen we doen.

[nedernakker]

toppie.. veel plezier vandaag met de kaartjes

[Gamer]

nedernakker schreef op dinsdag 26 juli 2011 @ 20:55:
dat je die voltage tweaks aan de praat hebt gekregen.. ik kreeg dat niet voor elkaar met mijn 9800GT helaas.. die asus software is toch wel erg instabiel...

post je resultaatjes ook even hier morgen, neem aan dat je de X58 als basis gebruikt?

De Matrix is de enige kaart welke je kan aanpassen met software, rest moet je modden.

[nedernakker]

I know, ik had ook een matrix, maar smartdoctor wilde niet werken hier

[Gamer]

Nee, heb je iTracker voor nodig.

[nedernakker]

ohja.. itracker heette het (is al were even geleden.. ) kreeg met beide versies die op de asus website stonden fouten tijdens het opstarten er van, dus heb het toen maar gelaten...
