Heb een jaar of 2 geleden een auto versterker over gekocht an iemand om hem in mijn wagen te leggen om de kicks aan te drijven, nu had ik de condensators vervangen en normaal ook de koelpasta maar dat is een isolatie strip dus moest dit niet gebeuren, voor de rest niets aangedaan zodus terug in elkaar gestoken en na meer dan een jaar er tussen in de wagen gelegt.
Nu was ik de laatste speakers aan't plaatsen en alles deftig aansluiten wil ik alles testen, komt er geen geluid uit de kicks. Gaan ik zien naar de versterker, deze staat niet aan. 12V en remote gemeten en heb overal spanning. Dan maar terug uit de wagen en terug open zwieren. Op het eerste gezicht niets verbrand of doorgebrand dus dat word plezant. De versterker is van ZED Audio dus aan die mensen gevraagd of ze nog schema's van hadden en tot hun grote spijt niets meer, de versterker is ook meer dan 20j oud. Zodus ben ik maar de versterker beginnen te reverse engineren omdat ik niet anders kan.
Wat heb ik al, wel grotendeels de DC/DC omvormer waar dus ook het probleem zit.

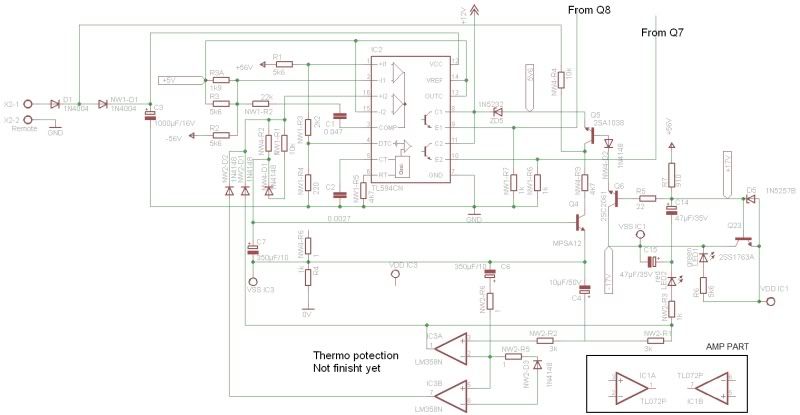

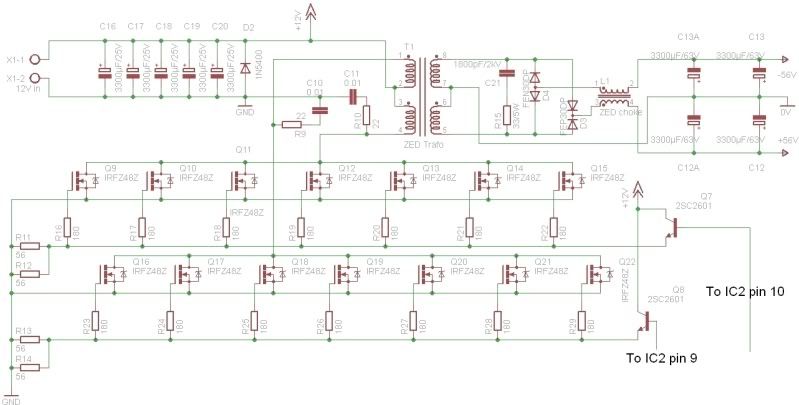

http://i63.photobucket.co...00_power_supply_part1.jpg
http://i63.photobucket.co...00_power_supply_part2.jpg
Vermits ik de PWM ic (TL594) gedesoldeerd (evenals diodes en de grote afvlak elco's na het ontstoor spoel) had moest ik dus een nieuwe gaan halen (TL494 is dezelfde alleen iets anders aan) en deze op een ic voet erin gezet, versterker terug aangesloten op 12V voeding en nada nog steeds geen 56V op de 56V lijn. De amp doet nog steeds raar.
Dan maar de TL op een breadbord gezet en geprobeerd zo aan de praat tekrijgen, dit is me gelukt en heb dus ook "deftige" blokgolven.
Breadbord: http://s63.photobucket.com/albums/h148/fragme_dmc/electronics/crunch%20600/?action=view¤t=P1050474.jpg
Output 1:
Output 2:
Dan kwam ik op het idee van laten we het breadbord de dc/dc omvormer schakelen en dit is het resultaat: filmpje
Moest er iemand nog ideeën/bedenkingen hebben mag dit altijd gezegd worden
Na wat meten en testen kwam ik op de conclusie dat output 2 verkeerd was aangesloten, deze jusit gedaan en de signalen komen nu wel overeen zie ook volgende tekeningen.
Ondertussen de driver torren gedesoldeerd en mee op de breadbord geplaatst en dit is het resultaat
Output 1:
Output 2:
Ze zijn dus goed. Nu nog de fets testen
Nu was ik de laatste speakers aan't plaatsen en alles deftig aansluiten wil ik alles testen, komt er geen geluid uit de kicks. Gaan ik zien naar de versterker, deze staat niet aan. 12V en remote gemeten en heb overal spanning. Dan maar terug uit de wagen en terug open zwieren. Op het eerste gezicht niets verbrand of doorgebrand dus dat word plezant. De versterker is van ZED Audio dus aan die mensen gevraagd of ze nog schema's van hadden en tot hun grote spijt niets meer, de versterker is ook meer dan 20j oud. Zodus ben ik maar de versterker beginnen te reverse engineren omdat ik niet anders kan.
Wat heb ik al, wel grotendeels de DC/DC omvormer waar dus ook het probleem zit.
http://i63.photobucket.co...00_power_supply_part1.jpg
http://i63.photobucket.co...00_power_supply_part2.jpg
Vermits ik de PWM ic (TL594) gedesoldeerd (evenals diodes en de grote afvlak elco's na het ontstoor spoel) had moest ik dus een nieuwe gaan halen (TL494 is dezelfde alleen iets anders aan) en deze op een ic voet erin gezet, versterker terug aangesloten op 12V voeding en nada nog steeds geen 56V op de 56V lijn. De amp doet nog steeds raar.
Dan maar de TL op een breadbord gezet en geprobeerd zo aan de praat tekrijgen, dit is me gelukt en heb dus ook "deftige" blokgolven.
Breadbord: http://s63.photobucket.com/albums/h148/fragme_dmc/electronics/crunch%20600/?action=view¤t=P1050474.jpg
Output 1:
Output 2:
Dan kwam ik op het idee van laten we het breadbord de dc/dc omvormer schakelen en dit is het resultaat: filmpje
Moest er iemand nog ideeën/bedenkingen hebben mag dit altijd gezegd worden
Na wat meten en testen kwam ik op de conclusie dat output 2 verkeerd was aangesloten, deze jusit gedaan en de signalen komen nu wel overeen zie ook volgende tekeningen.
Ondertussen de driver torren gedesoldeerd en mee op de breadbord geplaatst en dit is het resultaat
Output 1:
Output 2:
Ze zijn dus goed. Nu nog de fets testen
