Inleiding

Mijn eerste casemod die hier op tweakers verschijnt. (Niet mijn eerste casemod overigens). Ik hou ervan om met nieuwe dingen te experimenteren/spelen/werken. Voor deze casemod heb ik gekozen om met Carbon fiber (Koolstof Weefsel) te gaan werken. Met het volgende idee zat ik al langer in mijn hoofd, en nu de vakantie aan is gebroken heb ik er meer tijd voor.

Doel

Ik wil dit gebruiken voor meerdere doeleinden. - Mobiele NAS, nieuwsgroepen/backup/ruw HD materiaal - Mobiele HTPC, HD films/webradio Vereisten: -Compact/niet te zwaar/duurzaam -Laag geluidsniveau -Energiezuining -HDMI -Op afstand bedienbaar

Het idee

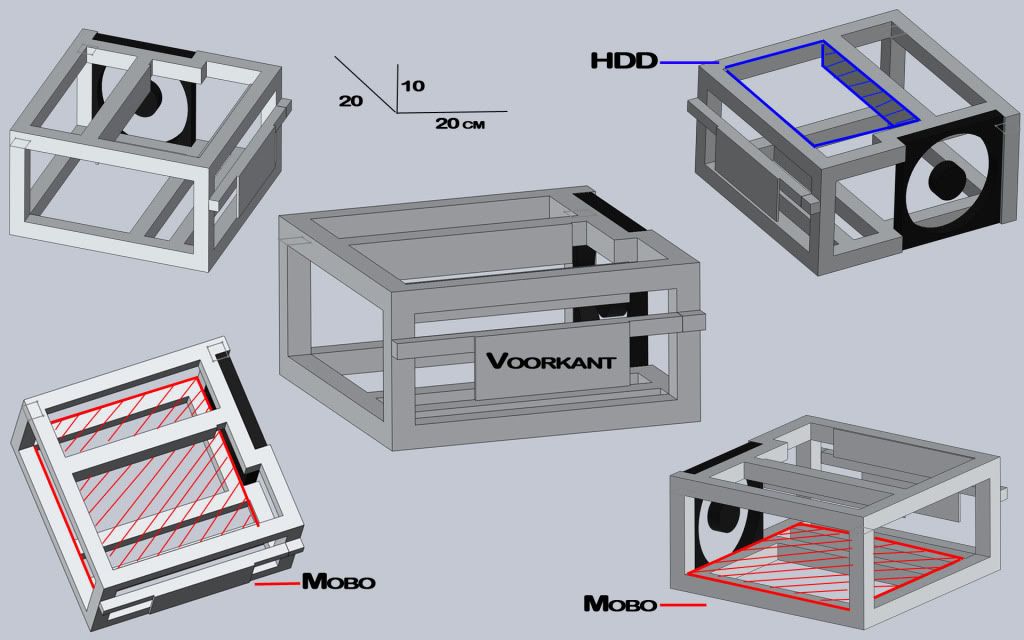

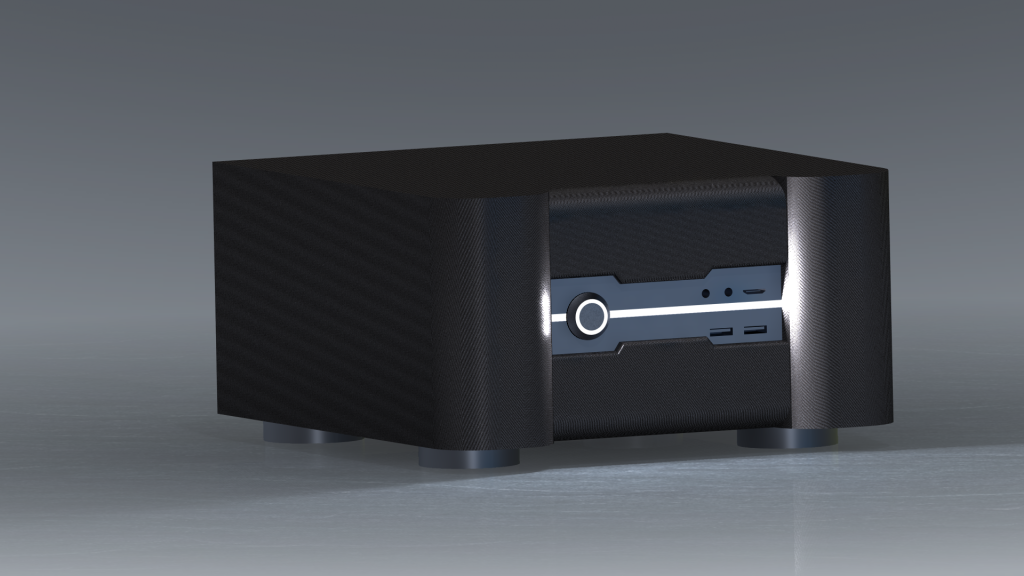

Buitenkant: (Carbon Fiber, Alu front/pootjes) klikbaar voor groter Binnenkant: (Aluminium) Het oog wil ook wat, maar anderzijds moet ie ook tegen een stootje kunnen. Carbon Fiber brengt deze twee dingen mooi bij elkaar. Hij zal voornamelijk in mijn zolderkamer stof gaan verzamelen; voor webradio/HD films/nas, en dingen als het bekijken/selecteren etc van (eigen) foto/videomateriaal, als mijn 'hoofd' pc al bezet is en zich bezighoud met zaken als renderen. Maar ook vind ik het belangrijk om het geheel zo mobiel mogelijk te maken. Zodat hij direct op de TV in de andere kamers (of elders) kan worden aangesloten via HDMI om HD-films/materiaal te bekijken. En ook om HD-videomateriaal mee te nemen, op te slaan, bekijken etc op locatie/studie/elders, waarbij ik plug en play kan doen via HDMI. Misschien als de behuizing af is dat ik een aluminium koffer koop met schuimrubber waar hij mooi in kan rusten. Uitwerking Ik heb er voor gekozen om een box te bouwen van 20x20x10 cm. Met een aluminium frame van binnen een carbon fiber van buiten. Ik had liever het geheel iets hoger dan breder/langer dus ik heb de HDD de hoogte in geplaatst en ook niet te dicht op de heatsinks zodat er nog wat frisse lucht langs kan. Wat niet in het plaatje te zien is maar wat ik wel van plan ben is om bij de fan en de overzijde soort strepen uit de zagen in de behuizing zodat de lucht in/uit kan. De voorzijde spreekt redelijk voor zicht, dit moet een stuk aluminium worden met aan/uit knop met led. Ook in ieder geval 2 usb poorten, en misschien nog audio/HDMI poort. Om het geheel af te maken zou ik er ook nog pootjes onder willen zetten.

Hardware:

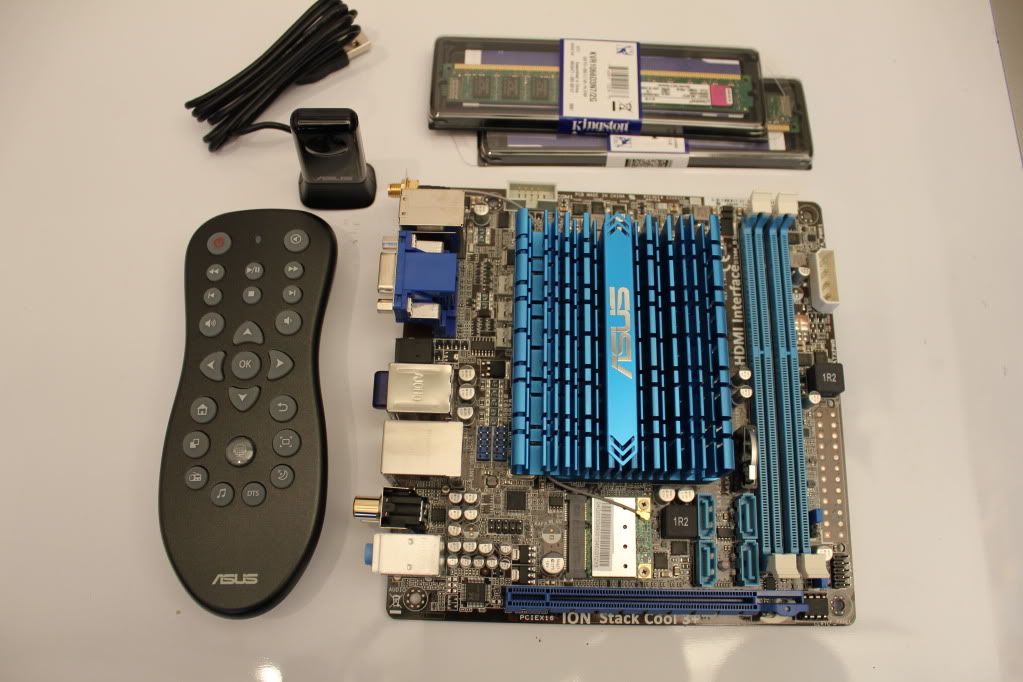

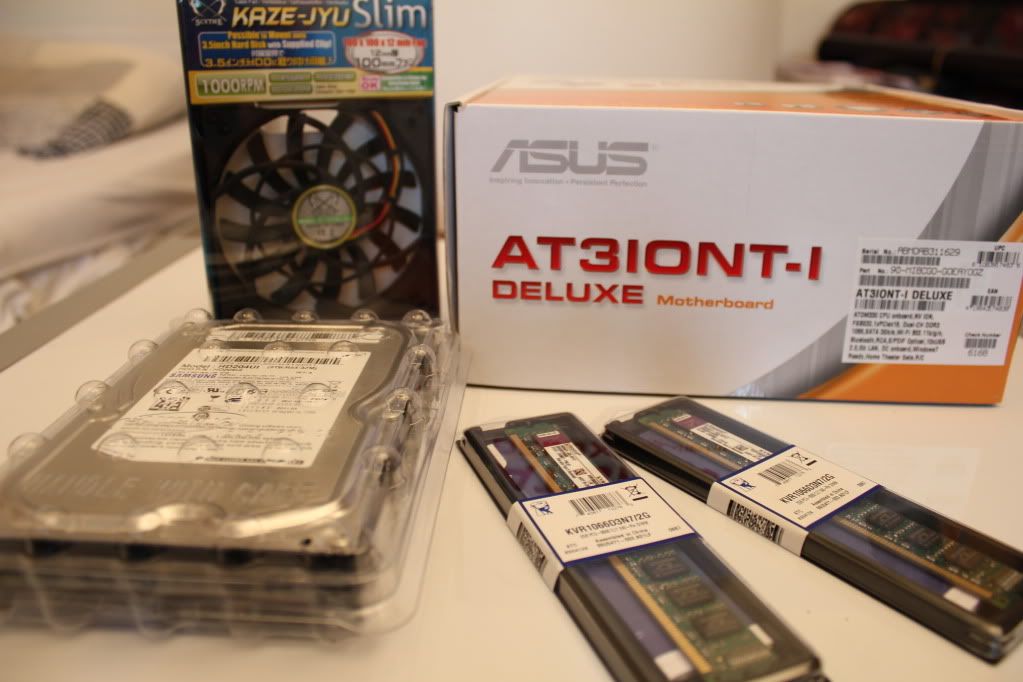

Mobo: Asus AT3IONT-I Deluxe Mem: 4gig DDR3 HDD: Samsung Spinpoint F4EG, 2TB (word waarschijnlijk 2x) FAN: Scythe Kaze Jyu Slim PSU/GPU/CPU onboard (en HDMI). Toen ik dit bordje zag was ik meteen verliefd.Van alles verenigd in een klein Mini-ITX maatje (17x17cm). En om het compleet te maken passief gekoeld en met afstandbediening bij inbegrepen.

Updates:

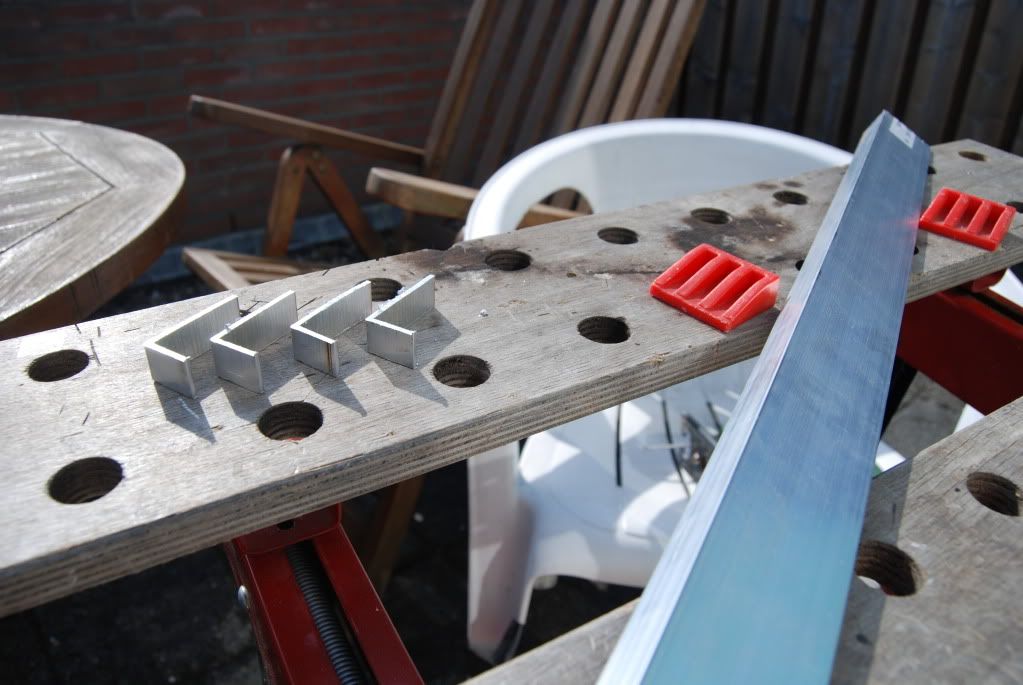

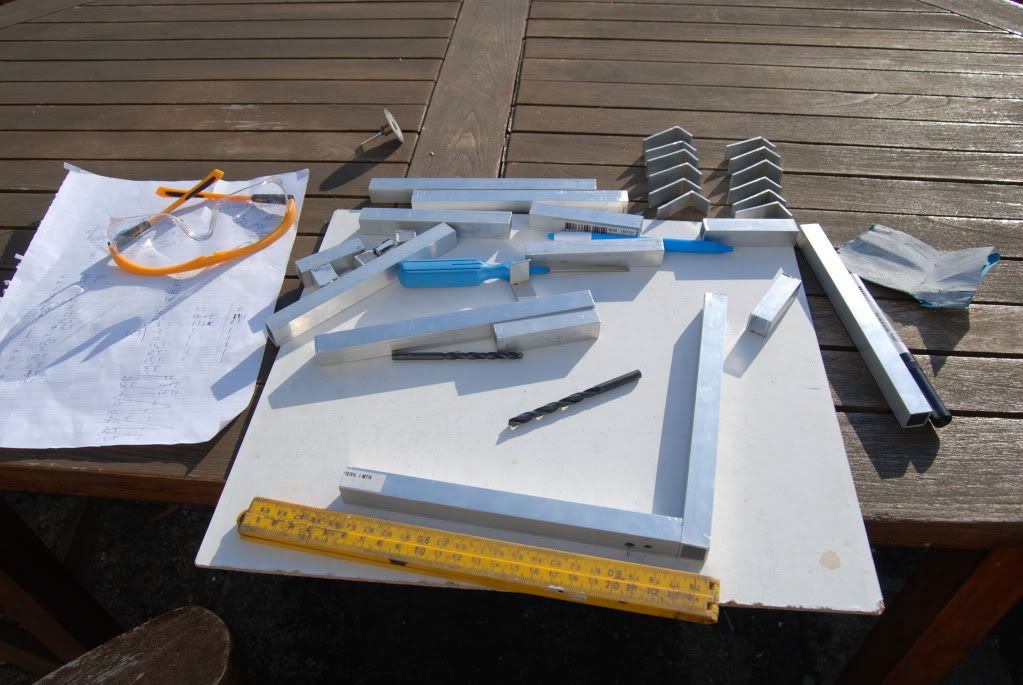

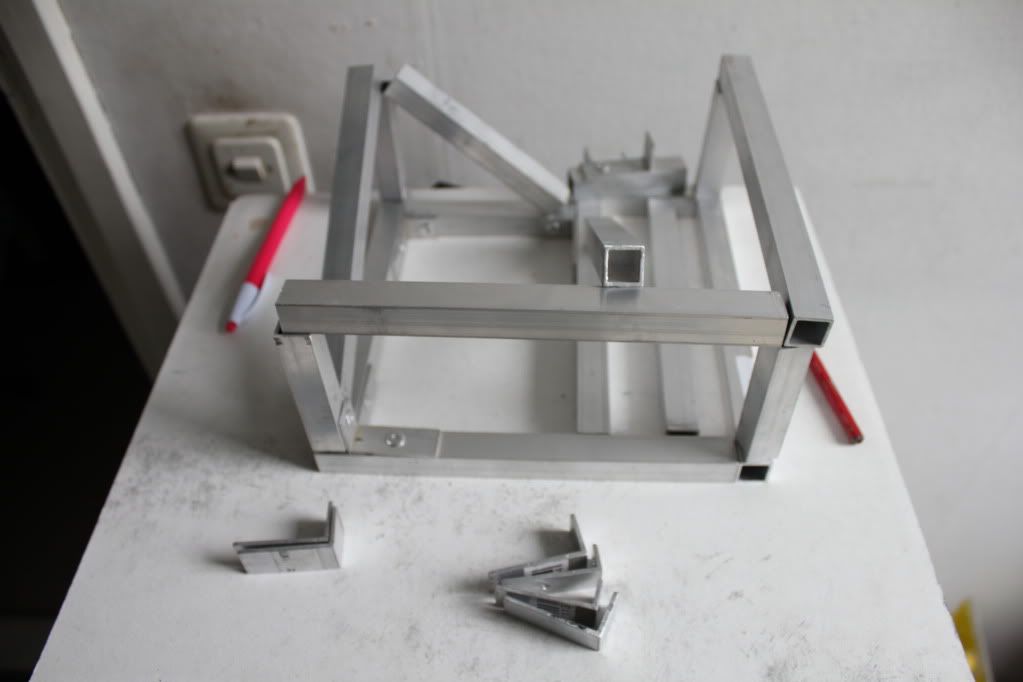

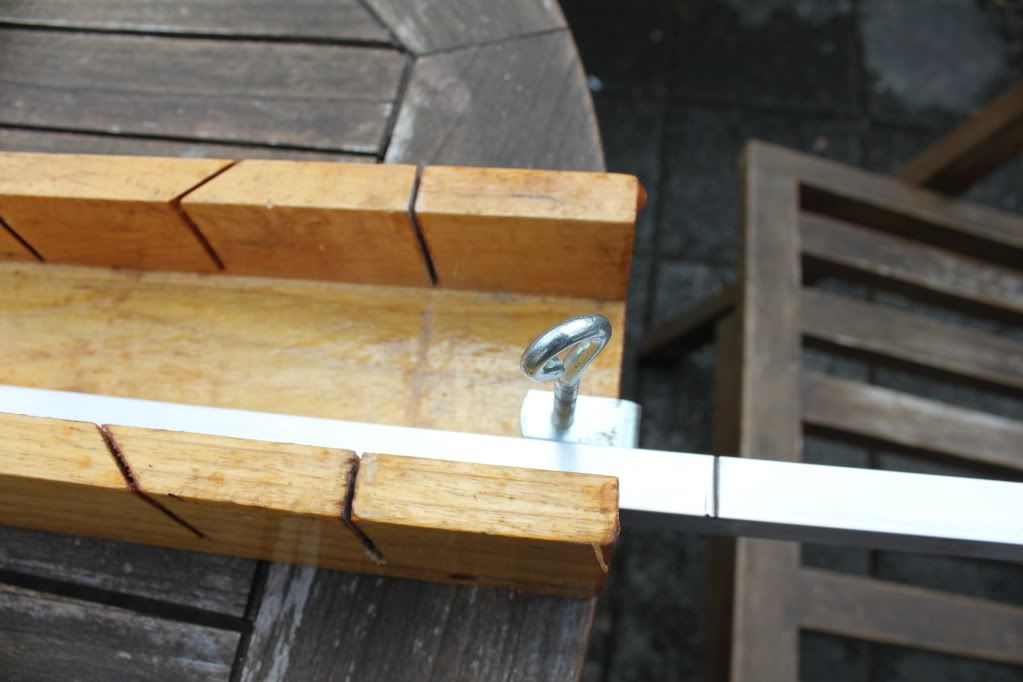

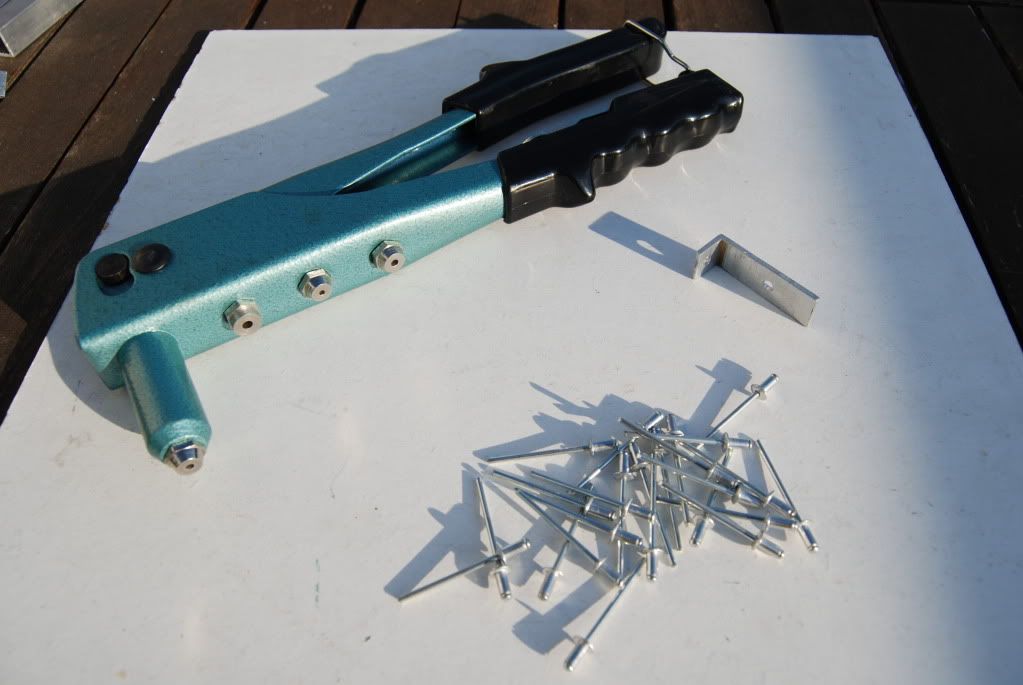

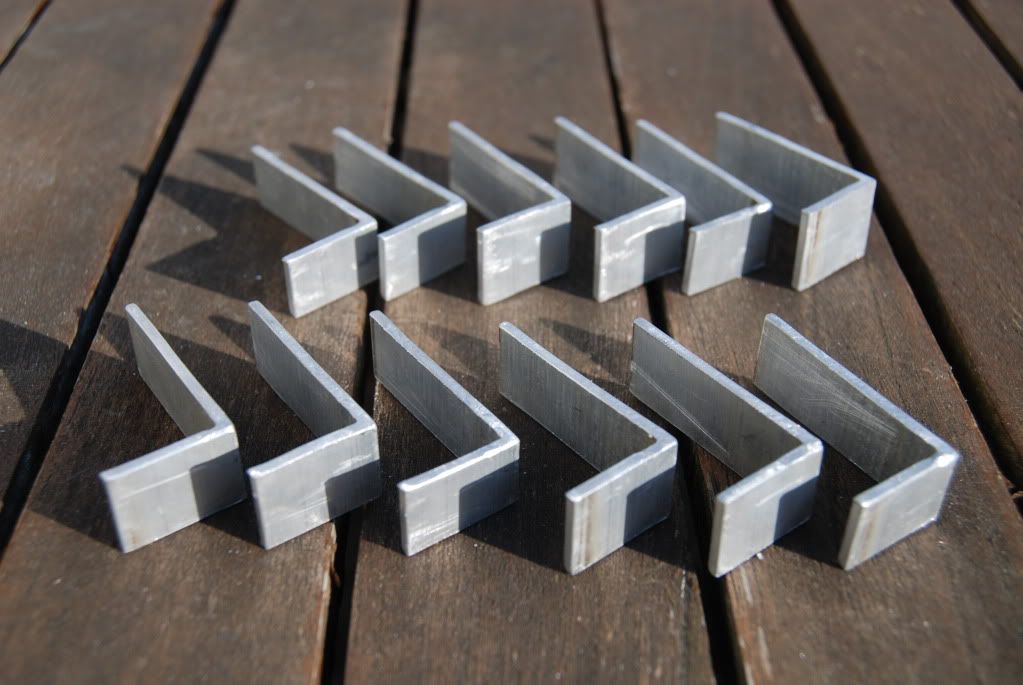

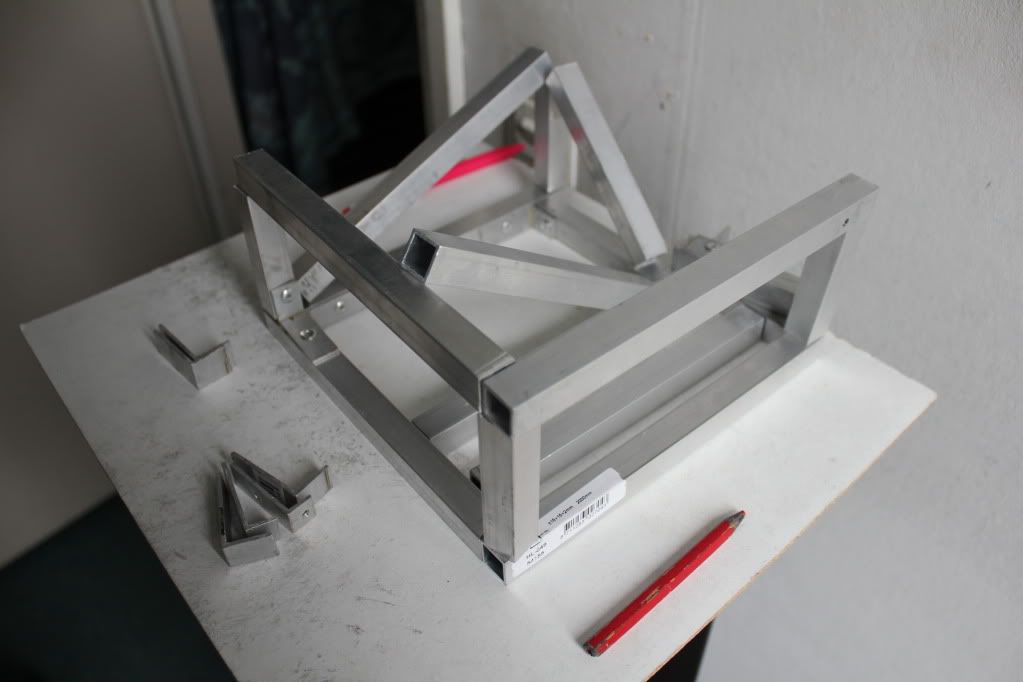

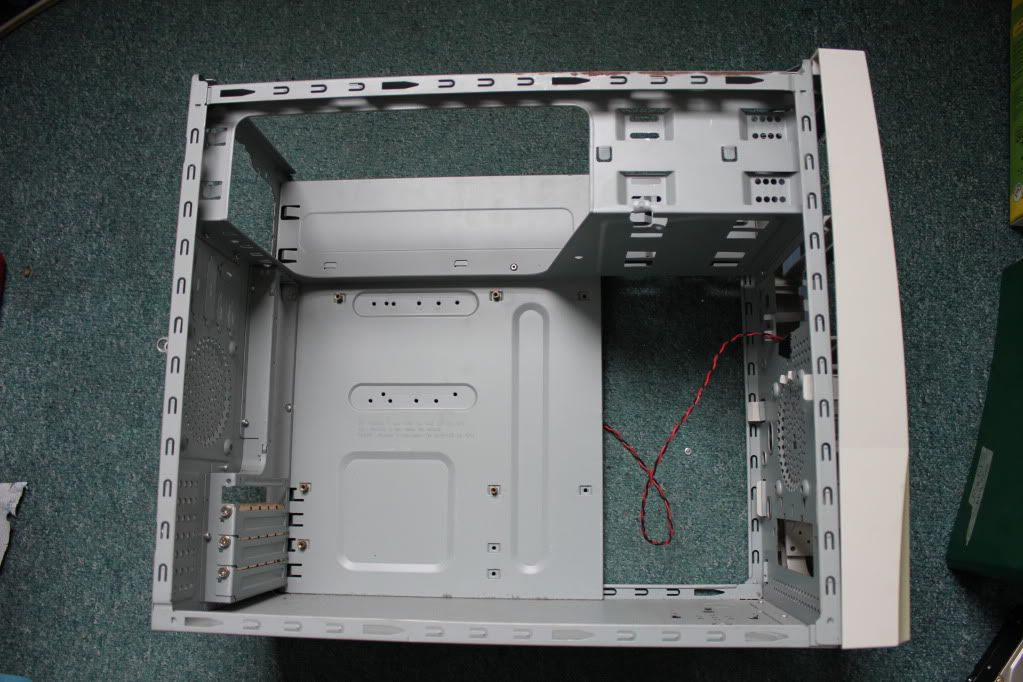

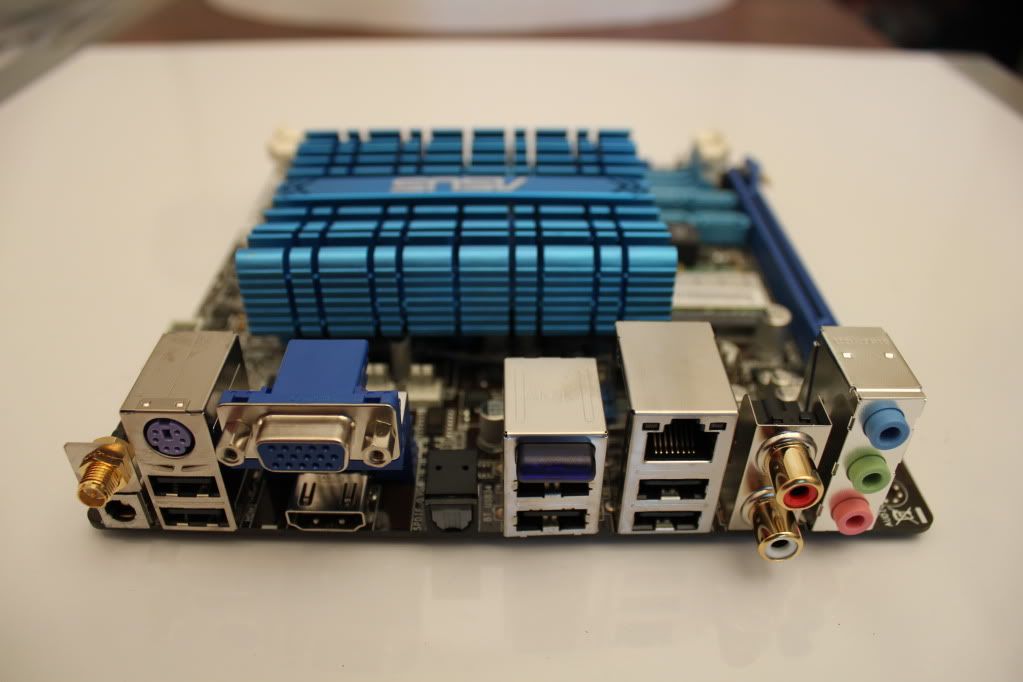

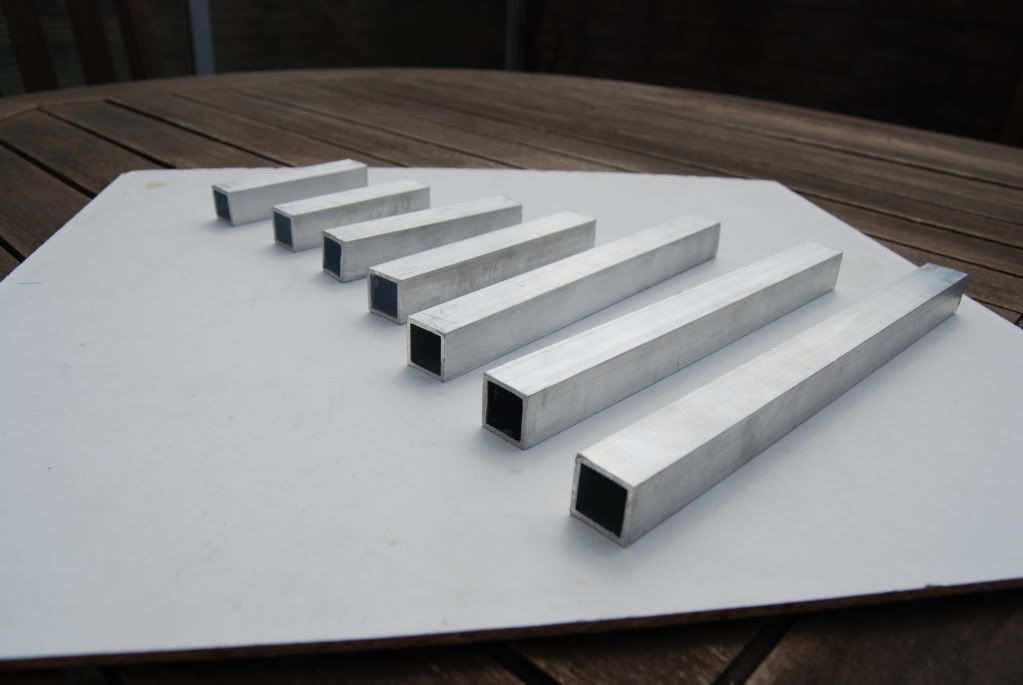

Alles is groter klikbaar Stukjes alu buis op maat maken met de decoupeerzaag Improvisatie klem Ik had aantal eerst met een dremel gedaan wat niet 100% recht ging, drna ben ik overgestapt op de decoupeerzaag Hoekjes om de alu kokers aan elkaar te maken wat bijgeschuurd Gaatjes boren en popnagels erin! Deel zit al in elkaar, rest moet ik nog vast maken Moederbord, schijf, geheugen, fan en geheugen binnen how cute De grote in verhouding, knap hoeveel ze erop hebben weten te persen Donor kast, het stuk boven de pci sloten en onder de voeding word de mobo tray

[_ferry_]

Leuk idee en tot nu toe nette uitwerking.
Toestemming

[kier]

Ziet er al goed en verzorgd uit...........Ben benieuwd

[Fid3lity]

Indeling van de TS is inderdaad behoorlijk netjes, keurig uitgewerkt tot dusver. Als relatief nieuw user zijn mijn verwachtingen niet enorm hoog, dus verbaas me! En succes.

[Franko P.]

Deze ga ik ook eens aandachtig volgen. Loop zelf ook al langer met het idee rond om een nas/htpc te gaan bouwen.

Tot nog toe ziet het er in ieder geval netjes uit.

Succes!

[Joopieboy]

Dat ziet er uit als een heel leuk idee! Heel veel succes.

[superwashandje]

Blue-Tiger schreef op vrijdag 15 juli 2011 @ 16:13:
Als relatief nieuw user zijn mijn verwachtingen niet enorm hoog,

hoezo dat dan? alsof de registratiedatum bepaald hoe goed je casemod gaat worden? je bedoeld het vast goed maar ik vind het een beetje raar lezen zo.

gaaf idee iig stygma! succes!

[drBunhead]

Het idee is goed, uitwerking tot nu toe is prima in orde. Kortom ben heel benieuwd naar het vervolg.

[Fid3lity]

superwashandje schreef op vrijdag 15 juli 2011 @ 16:43:
[...]
hoezo dat dan? alsof de registratiedatum bepaald hoe goed je casemod gaat worden? je bedoeld het vast goed maar ik vind het een beetje raar lezen zo.

In de zin van, nog geen eerder werk / referentie gezien dus geen idee wat ik kan verwachten. Totaal niet negatief bedoeld iig

[drBunhead]

Blue-Tiger schreef op vrijdag 15 juli 2011 @ 20:14:
[...]


In de zin van, nog geen eerder werk / referentie gezien dus geen idee wat ik kan verwachten. Totaal niet negatief bedoeld iig

Ben het wel met je eens inderdaad, mods van Kier, L3p en andere "gerenomeerde" modders hier op tweakers ga ik vanuit dat die goed zijn, die volg ik met hogere mate van interesse en met hoge verwachtingen. "Nieuwe" modders daarentegen heb ik lagere verwachtingen bij. Dan kijk ik ook eerst naar plannen etc voor ik die "bookmark". (wat ik nu wel gedaan heb, aangezien ik heel nieuwsgierig ben wat hier uit komt rollen)

[[Remmes]]

"Moederbord, schijf, geheugen, fan en geheugen binnen"

2 keer geheugen , leuk schattig moederbordje haha, succes

[Harrie]

Remmes_NT schreef op vrijdag 15 juli 2011 @ 22:08:
"Moederbord, schijf, geheugen, fan en geheugen binnen"

2 keer geheugen , leuk schattig moederbordje haha, succes

Het zijn dan ook 2 latjes

[l3p]

Ga ik zeker volgen, succes !

[Berreber]

Ziet er goed uit! KUTGW

"bookmarked"

[FreeLighting]

NICE!
*BM'ed*

[eXsownur]

Ziet er goed uit! Een vraagje: Welke kast is die donorkast? Ik heb hem zelf ook staan maar ik weet niet welke het is.

[schelling]

Ziet er mooi uit en ben zeer benieuwd naar de buitenkant van de kast.
Ik heb wel nog een vraag; waarom heb je gekozen voor een ION-bordje en niet voor het brazos-platform?

[[Remmes]]

Harrie schreef op vrijdag 15 juli 2011 @ 22:14:
[...]


Het zijn dan ook 2 latjes

maar valt onder 1
