[WC] Geplande set voldoende voor i7 920 en GTX 580?

[millman]

Beste waterkoelers,

Ik ben nu een tijdje bezig met waterkoeling op mijn cpu en ben aan het genieten van de stilte, echter wil ik ook mijn grafische kaart gaan koelen met een mooi blokkie. Op dit moment heb ik een gtx 570 phantom draaien, maar aangezien dit een aangepast PCB betreft is een waterkoel blok lastig te vinden. Het word waarschijnlijk een gtx 580 Twin Frozr II oc @ 800Mhz die ik voor een mooi prijsje kan overnemen van een maat, maar mocht dat niet doorgaan zal ik waarschijnlijk voor een reference GTX580 gaan, (de goedkoopste?).

Goed, to the point. Ik heb al het een en ander bij elkaar gespaard aan WC setup en vraag mij af of het voldoende is voor toevoeging van de GTX 580 icm mijn OC wensen

Waar ik nu mijn 920 koel:

Heatkiller 3.0 copper

240mm Black ice rad
2x Scythe Gentle typhoon 1350 rpm push
2x xigmatek XLF 1253 orange 1500rpm Pull

XSPC Singlebay Res

XSPC Dual bay Res+
Pomp 750 L\uur

Ok, ik weet dat die xigmatek fans niet de beste zijn voor een rad, maar het oog wilde ook wat. en bereik met de fans in de 7v stand een nette en stille temp van begin 70c en met de fans op max eind 60. Dit met 920 @ 4,2Ghz @ 1,31v tijdens prime 95 (blend/small ftt)
Nu heb ik ook nog 2ehands een 120 rad opgepikt en er komt een scythe ultra kaze 3000pm bovenop, maar die zit nu nog niet in de loop opgenomen.

Nu een aantal vraagjes waar ik mee zit:

- iemand ervaring met een goed blok voor de GTX580?
- is de 750l/u genoeg voor mijn setup met 1,6l setup inhoud?
- is een 240 pushpull en een 120mm push genoeg om 1x gtx 580 op 950 @ 1,13v en een i7 op 4,4Ghz op 1,37v binnen de grenzen te houden?

Alvast bedankt!

Ikke

[ Voor 4% gewijzigd door millman op 09-05-2011 02:34 ]

[fivepack]

Een i7 op 4,4 dumpt nogal wat warmte in je loop, weet niet wat je temps zijn nu? Zie wel temps staan op 4,2 en 1,31v, maar wat doet die i7 nu, omdat er nogal wat volt bij is gekomen. Bij mijn 950 op 1,29 v (4,0) was de temp ongeveer 58 en na verhoging tot 1,39v (4,4) ging de temp naar 79-81. En ik heb 2*240 in de loop en 1 HD6870.

Maar die 120 zal er zeker bij moeten om het enigszins koel te houden, als je ook een 580 erbij zet.

Heb je al gekeken of voor die Twinfrozer 580 een koelblok te krijgen is? Anders zeker gaan voor een reference design.

[ Voor 29% gewijzigd door fivepack op 09-05-2011 08:41 . Reden: Toevoeging ]

[millman]

fivepack schreef op maandag 09 mei 2011 @ 08:32:
Een i7 op 4,4 dumpt nogal wat warmte in je loop, weet niet wat je temps zijn nu? Zie wel temps staan op 4,2 en 1,31v, maar wat doet die i7 nu, omdat er nogal wat volt bij is gekomen. Bij mijn 950 op 1,29 v (4,0) was de temp ongeveer 58 en na verhoging tot 1,39v (4,4) ging de temp naar 79-81. En ik heb 2*240 in de loop en 1 HD6870.

Maar die 120 zal er zeker bij moeten om het enigszins koel te houden, als je ook een 580 erbij zet.

Heb je al gekeken of voor die Twinfrozer 580 een koelblok te krijgen is? Anders zeker gaan voor een reference design.

Temps van de i7 op 4,4 zal ik vanaag eens voor je uitzoeken, die weet ik niet precies. En de twin Frozr II schijnt gewoon reference te zijn, MSI heeft er zelf ook een block op gekregen in de vorm van een heatkiller, (de hydrogen kaart van MSI) Ik ga er dus van uit dat het met een blok wel goed gaat komen.

Maar mag ik hieruit concluderen dat het in principe wel moet lukken een i7 en een gtx 580 met 1x 240 rad en 1x 120 rad te koelen? Wederom bedankt!

mvg,

jeroen

[fivepack]

Zou toch goed kijken of er een waterblock is.

Hier bijvoorbeeld: http://www.coolingconfigurator.com/

Waarom gebruik je eigenlijk 2 reservoirs? Die XSPC Dualbay met pomp is meer dan voldoende.

Die conclusie kan waar zijn, maar is echt afhankelijk van wat je temps nu zijn en hoeveel watt die 580 erbij gooit aan warmte.

[millman]

Nou, de temps van de core zijn op 4,4Ghz @ 1,39v = 77c met alleen de 240 rad pushpull. Op 4,2 Ghz en 1,31v zo'n 68c dus dat scheelt nogal wat. Verder zitten er 2 reservoirs in omdat t kan/kon, en t scheelt een graad of 2 en het ziet er ook nog eens beter uit. (had de ruimte in de pc, vandaar) De gtx580 twin frozr II is komen te vervallen, dus het word een stock GTX580 met los EK blok of een MSI gtx 580 Hydrogen, omdat die voor blok en kaart totaal op 530 euro uit komt, en dat kost een nieuwe kaart met los blok ook ongeveer.

Dus met deze informatie blijft mijn vraag staan, kan hier een gtx580 bij zonder in temperatuurnood te komen? Bij mijn 240 rad komt dan nog een 120 rad met scythe ultrakaze

[ Voor 14% gewijzigd door millman op 12-05-2011 14:29 ]

[fivepack]

Dat zal krap worden denk ik, gezien de huidige 77gr onder load en dan ook nog een 580 met overklok, die zelf al flink wat warmte produceert. Je i7 doet ongeveer 250 Watt@overklok en de gtx580 zonder overklok ook zo'n 250 watt dus dat wordt alleen maar meer als die meer volt gaat krijgen. Kun je niet een 240 erbij zetten? Anders de i7 op 4,2 laten draaien en kijken wat je aan temps over houdt

[PilatuS]

Je zal toch wat radiator oppervlakte moeten toevoegen wil je met fatsoenlijkste temps draaien. De fans op 7 volt zetten voor wat stilte kan je helemaal vergeten.

Ik draai hier met een i7 950 @ 4.2GHz en een HD5850. Alleen CPU en GPU zijn watergekoeld. De pomp is een Laing DCC. Ik draai met 2 radiatoren, een 3x120mm Alphacool + 1x 120mm BlackIce.

Als ik niet game kunnen alle fans op 6 volt draaien met prima temps. Ga ik uren gamen moeten 3 fans op de Alphacool naar 12 volt toe om fatsoenlijke temps te houden. Met fatsoenlijk bedoel ik onder de 65 graden voor de CPU.

Ik denk dat mijn CPU en GPU toch wat minder warmte produceren, alleen draai ik totaal met 4x120mm wat jij met 2x120mm wil doen. Die Alphacool rad van mij is zeker niet de beste maar meer warmte afvoeren met de helft van de radiator oppervlakte zal nooit goed gaan werken.

[millman]

Nou, ik denk dat 4,2Ghz ook wel voldoende is, gezien de temps met linx (70c voor proc op 4,2). Ik heb helaas geen ruimte om een 2e 240 rad kwijt te kunnen, maar wel plaats voor 1x een 140mm rad en 1x 120 erbij is de max in mn sniper. Ik probeer t nu eerst op 1x240 en 1x120 push-pull (eerst ff wachten tot ik een kaart kan kopen, binnen 2 weken) Mocht dat niet genoeg zijn komt er nog een 140mm rad bij..

@pilatus, hoe kom je er bij dat ik een i7 en een gtx580 op 2x120mm rad wil zetten? Ik heb nu voor mn proc alleen een 240 rad push-pull, maar met gtx580 voeg ik nog een 120mm rad toe, dus totaal 1x 240 en 1x 120 allen push-pull. Ik hoef geen temps van onder de 60c maar max begin 80 voor cpu en halverwege de 70 voor GPU ben ik al best happy mee. Is dit haalbaar dat is dus de vraag?

[ Voor 3% gewijzigd door millman op 12-05-2011 21:08 ]

[PilatuS]

Sorry, niet helemaal goed gelezen.

Met 2x120mm en 1x120mm moet het te doen zijn. Temps zullen niet laag zijn maar last van teveel hitte zal je ook niet snel krijgen. Als je de fans laag gaat zetten moet het prima gaan.

[millman]

Ok dan, ik ga het er op wagen een dezer dagen, kon nergens een vergelijk vinden van de verschillende wc blokken voor de gtx 580, maar het word waarschijnlijk een EK, kan je bijna niet verkeerd mee zitten lijkt mij?

bedankt voor t meedenken

[PilatuS]

EK maakt prima spul. Heb er zelf mijn 2e GPU blok van en nu ook een CPU blok. Ik zou wel voor een Acetal top gaan, plexi wil nog wel eens spontaan gaan scheuren na enige tijd.

[millman]

Plexi vind ik ook niet echt mooi ofzo, dus waarschijnlijk word het de zwarte acetal..

[fivepack]

Met EK blokken kun je inderdaad eigenlijk niet fout gaan. Succes met je WC....

[millman]

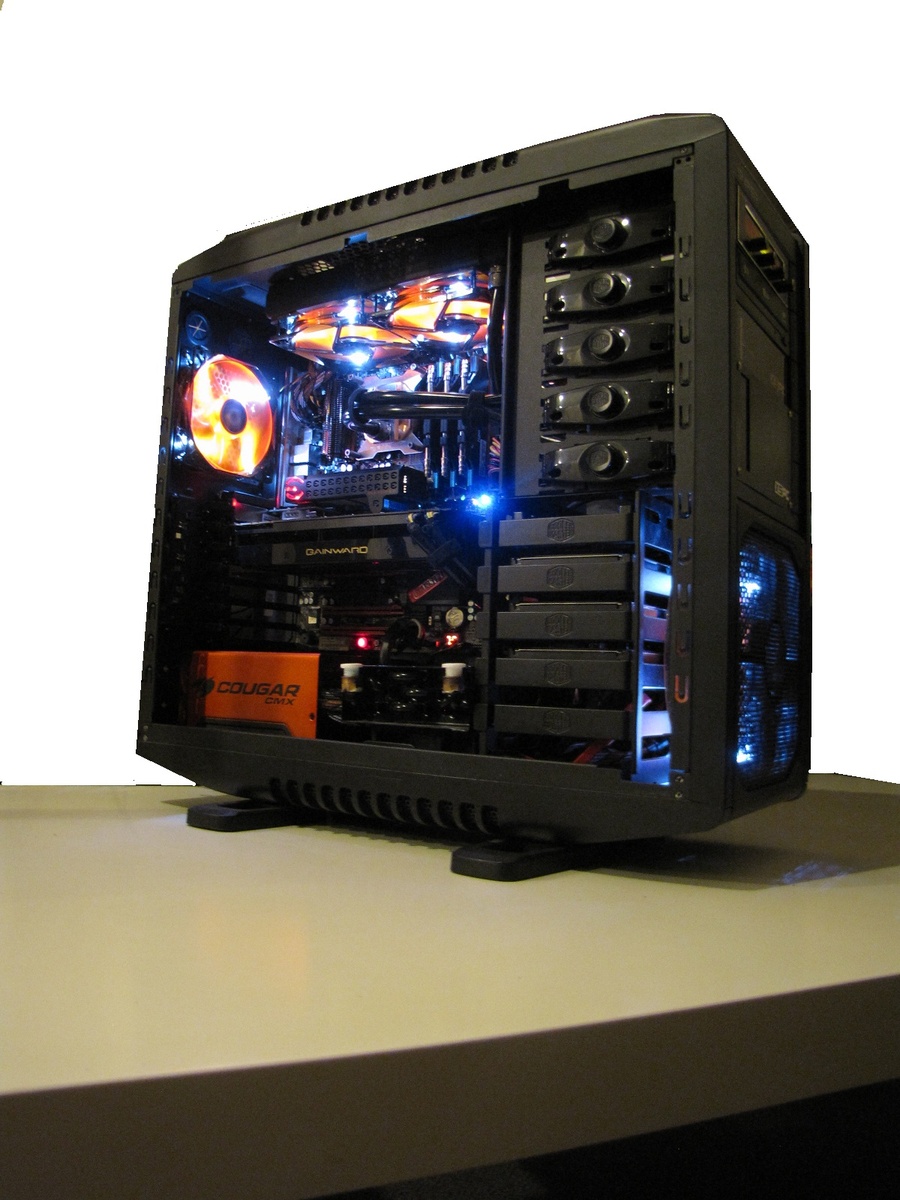

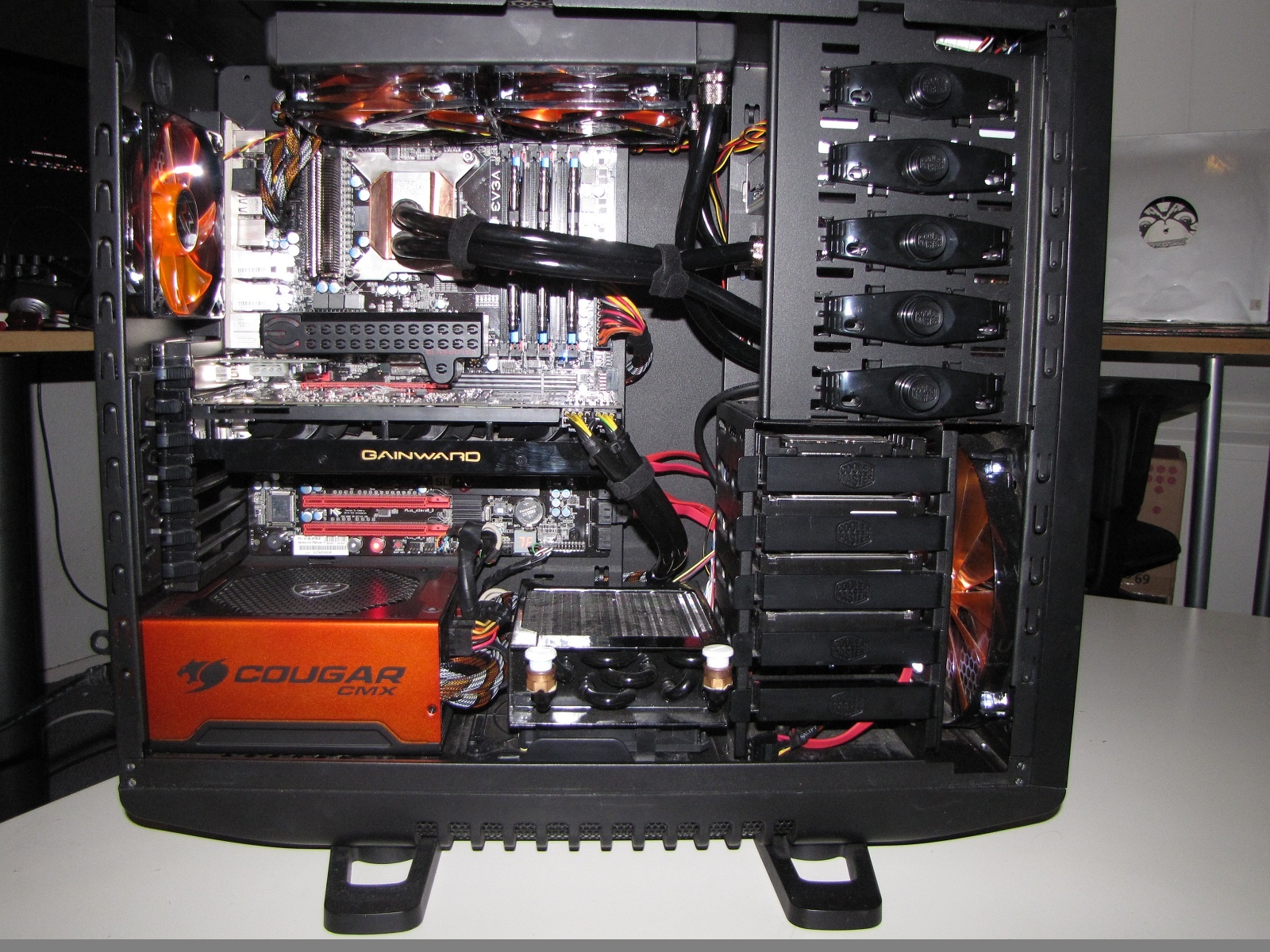

Beste heren, even een update van hoe het er nu voor staat. Spannende periode want het shoppen gaat beginnen Eerst maar even een foto van de huidige situatie. (heb de kast nog wat meer opgeruimd dan op de foto, maar dat terzijde) Klikbaar!



Laten we beginnen met de aankoop plannen, altijd leuk:

Als grafische kaart is mijn oog gevallen op de GW Phantom gtx 580 (419.- unsorted pricewatch!), het iets grotere broertje van mijn huidige gtx570 phantom, en volgens mij de enige custom PCB 580 waar EK een apart blok voor heeft gemaakt volgens eerder genoemde (EKwb) Cooling configurator! (Fivepack, super bedankt voor de tip!). 'T word de acetal black/nikkel met blackplate voor net dat beetje extra:

Nu worden het totaal 2 rads, 2 reservoirs 1 cpu blok en een gpu blok en ben benieuwd hoe ik de loop het beste in elkaar kan zetten?

Huidige flow: (xspc pomp/res) ->heatkiller 3 cpublok -> xspc res 2 -> 240 rad -> (xspc pomp/res1)

Daar moeten natuurlijk nog het 120mm rad en het GPU blok nog tussen komen, waar kan ik die het beste plaatsen? Ik zat zelf te denken aan de volgende flow:

(xspc pomp/res) -> heatkiller 3 cpublok -> xspc res 2 -> 240 rad -> GTX 580 -> 120mm rad ->(xspc pomp/res1)

Verder komen er wat kleine toevoegingen zoals 45 graden hoeken en een tapkraantje om nog een beetje slang management in de kast toe te passen.. Bedankt voor het advies!

[PilatuS]

Gewoon aansluiten op de makkelijkste manier. Het water gaat zo snel door de loop heen dat meerdere blokken achter elkaar niets uitmaakt. Ook een rad tussen 2 blokken in heeft geen nut.

Het beste is zo min mogelijk slang te gebruiken. Minder slang is minder totale lengte en dus betere flow.

[millman]

Ok man, bedankt voor je advies!
