PCI Sata Kaart functioneert niet

[Mastermind--]

Hallo,

Recent heb ik de AL-707920 (link) gekocht. Na installatie blijkt dat ik de harde schrijf die is verbonden met de S-ATA kaart niet bereikt kan worden, ook vind het BIOS deze schijf niet. Op de kaart zitten twee eS-ATA en twee interne S-ATA poorten, je kan er twee van de vier gebruiken, je kan poorten aan en uit zetten met jumpertjes, wat ik ook heb gedaan volgens de handleiding op de website van ICIDU. Dit heb ik correct gedaan, dit weet ik 100% zeker, ik heb ook beide poorten geprobeerd om te gebruiken. Voor de duidelijkheid: Ik verbind mijn harde schijf met een interne S-ATA poort, de e-S-ATA poorten gebruik ik (momenteel) niet. De harde schijf heeft stroom, en ik kan duidelijk voelen dan die aanstaat.

Door te debuggen ben ik erachter gekomen dat de PCI kaart word gezien, en dat de drivers worden geladen, er zijn ook geen errors.

Toch ziet het BIOS en de Live-CD van ubuntu de schijf niet, en ik heb geen flauw idee waarom.


Elke reactie wordt zeer gewaardeerd! Alvast bedankt!

[jan99999]

-De pci kaart in verschillende sloten proberen, soms kan er een conflict zijn met een kaart ernaast.
- Bios goed kontroleren tav instellingen.

Je hd's op de nieuwe kaart, zie je niet in de bios, maar bij booten moet je je nieuwe kaart als laatste zien in je bios, met je hd's zichtbaar.

[ Voor 4% gewijzigd door jan99999 op 17-04-2011 18:58 ]

[dion_b]

Door te debuggen ben ik erachter gekomen dat de PCI kaart word gezien, en dat de drivers worden geladen, er zijn ook geen errors.

Misschien even wat uitgebreider zijn hierover...

Zie je een vermelding van de kaart terug in dmesg? Zo ja, wat geeft fdisk -l? Zo nee, hoe kom je erbij dat de kaart wel "gezien" wordt

Allicht ook geen overbodige luxe om te melden op wat voor moederbord dit ding moet draaien. Vaak zijn deze kaarten PCI 2.2 kaarten die niet gaan werken in oude PCI 2.1-moederborden (grof gezegd: Pentium 3 of ouder). Waar prik jij het in?

[Mastermind--]

Hallo,

Ik ben er achter gekomen door 'lspci', 'dmesg' en 'dmesg | grep error'.
Bij het eerste commando ziet hij de kaart, bij het tweede vertelt hij wat hij hoort te vertellen, en bij de derde zijn geen errors gevonden.

fdisk ziet geen schijven, en de schijf is wel degelijk ge partitioneerd (in XFS), en er staat data op.
Ik vind het vervelend dat ik niets kan copy pasten, maar ik hoop dat ik zo ook de benodigde informatie kan doorgeven.

Is er een cmd om het moederboard te zien? Het staat niet op het mobo zelf.
Er zit een Celeron 2.4 Ghz processor in, ik hoop dat je wat aan die informatie hebt.

Hartelijk dank voor je reactie!

[Nielson]

Wat voor een harde schijven gebruik je, en hebben deze eventueel een jumper om de s-ata interface snelheid op 1.5Gbps te forceren?

[dion_b]

Veelal staat op de eerste POST-scherm welk moederbord je hebt, of kun je het in BIOS zien, maar als dat niet lukt, gewoon op het bord zelf kijken.

Dat gezegd, een Celeron-C 2.4GHz zou altijd gepaard moeten gaan met een PCI 2.2-bus. Bovendien, als het in dmesg te zien is heeft de kernel hem inderdaad herkend en geinitialiseerd (voor de zekerheid: geef eens aan exact wat daar staat - je kunt prima vanaf een liveCD op GoT posten als je wilt copy/pasten, maar ouderwets overschrijven zou altijd moeten kunnen).

Je zou evt een software/driverissue kunnen uitsluiten door met een ander OS te booten (willekeurige andere LiveCD, als het even kan met iets anders dan Linux). Verder zou je als het goed is direct na POST een scherm te zien moeten krijgen waar je een bepaalde toetscombi zou kunnen drukken om de kaart te configureren (vaak Ctrl-B oid). Zie je dat? En wat gebeurt er als je het doet?

[Nielson]

dion_b schreef op zondag 17 april 2011 @ 21:04:
Verder zou je als het goed is direct na POST een scherm te zien moeten krijgen waar je een bepaalde toetscombi zou kunnen drukken om de kaart te configureren (vaak Ctrl-B oid). Zie je dat? En wat gebeurt er als je het doet?

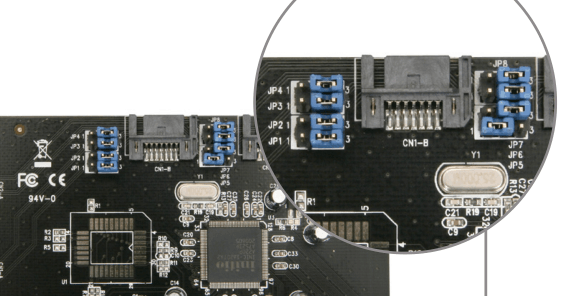

Zo te zien zit er niet eens een bioschip op, dus dat gaat ws niet werken:

[Mastermind--]

Nielson schreef op zondag 17 april 2011 @ 20:18:
Wat voor een harde schijven gebruik je, en hebben deze eventueel een jumper om de s-ata interface snelheid op 1.5Gbps te forceren?

Het is een Samsung HD502HI. Er zitten wel ijzeren pootjes op, maar die worden niet gebruikt.
Het moederboard is een Fijutsu FM109 (link)

De rest komt er zo aan, ff een Ubuntu Desktop live cd maken (gebruikte nu server).

[Nielson]

Mastermind-- schreef op zondag 17 april 2011 @ 21:18:
[...]


Het is een Samsung HD502HI. Er zitten wel ijzeren pootjes op, maar die worden niet gebruikt.

Neem aan dat de schijf wel gewoon herkend wordt op een ander mainboard? In dat geval kan je mogelijk met EStool via 'SET MAX UDMA Mode' de s-ata snelheid terugzetten van 300 naar 150.

Je probeert trouwens de schijf aan deze controller toch als 2e (data)schijf in je systeem te gebruiken?

[Mastermind--]

Ja, de schijf werkt op een ander mainboard/mobo. Ik heb hem uit een Buffalo LinkStation Live LS-CHL 500GB gehaald. Er staan twee partities op, een 5.9GB voor het OS en een ~450GB partitie met data erop. Van de laatste weet ik dat hij in XFS geformatteerd is, maar van de 5.9GB weet ik het niet zeker.

Ik kan de schijf helaas niet aan een andere PC hangen, deze zit én vol, én ik wil de garantie (nog) niet doorbreken door hem open te maken.

Ik probeer mijn schijf als enige en dus 1e schijf te gebruiken, waar het OS op komt en waarvan hij moet booten.


@dion -> Live CD start nu op, data komt er zo aan


Tot zover hartelijk dank voor de reacties!


Edit/Update: Misschien is het handig dat ik er even bij vermeld dat ik dit alles in een oude Fijitsu Siemens Scenic C600 doe.

[ Voor 9% gewijzigd door Mastermind-- op 17-04-2011 21:44 ]

[Nielson]

Mastermind-- schreef op zondag 17 april 2011 @ 21:43:
Ik probeer mijn schijf als enige en dus 1e schijf te gebruiken, waar het OS op komt en waarvan hij moet booten.

Denk niet dat dat gaat werken, aangezien er op de foto iig geen bios chip te zien is, en zonder zal de kaart ws niet bootable zijn.

[Mastermind--]

lspci:

code:

root@ubuntu:/home/ubuntu# lspci
00:00.0 Host bridge: Intel Corporation 82845G/GL[Brookdale-G]/GE/PE DRAM Controller/Host-Hub Interface (rev 01)
00:02.0 VGA compatible controller: Intel Corporation 82845G/GL[Brookdale-G]/GE Chipset Integrated Graphics Device (rev 01)
00:1d.0 USB Controller: Intel Corporation 82801DB/DBL/DBM (ICH4/ICH4-L/ICH4-M) USB UHCI Controller #1 (rev 01)
00:1d.1 USB Controller: Intel Corporation 82801DB/DBL/DBM (ICH4/ICH4-L/ICH4-M) USB UHCI Controller #2 (rev 01)
00:1d.7 USB Controller: Intel Corporation 82801DB/DBM (ICH4/ICH4-M) USB2 EHCI Controller (rev 01)
00:1e.0 PCI bridge: Intel Corporation 82801 PCI Bridge (rev 81)
00:1f.0 ISA bridge: Intel Corporation 82801DB/DBL (ICH4/ICH4-L) LPC Interface Bridge (rev 01)
00:1f.1 IDE interface: Intel Corporation 82801DB (ICH4) IDE Controller (rev 01)
00:1f.3 SMBus: Intel Corporation 82801DB/DBL/DBM (ICH4/ICH4-L/ICH4-M) SMBus Controller (rev 01)
00:1f.5 Multimedia audio controller: Intel Corporation 82801DB/DBL/DBM (ICH4/ICH4-L/ICH4-M) AC'97 Audio Controller (rev 01)
02:08.0 Ethernet controller: Intel Corporation 82801DB PRO/100 VM (LOM) Ethernet Controller (rev 81)
02:0b.0 Ethernet controller: Realtek Semiconductor Co., Ltd. RTL-8169 Gigabit Ethernet (rev 10)
02:0d.0 SATA controller: Initio Corporation INI-1623 PCI SATA-II Controller (rev 02)
root@ubuntu:/home/ubuntu#

dmesg:

code:

[    0.000000] Initializing cgroup subsys cpuset
[    0.000000] Initializing cgroup subsys cpu
[    0.000000] Linux version 2.6.32-28-generic (buildd@palmer) (gcc version 4.4.3 (Ubuntu 4.4.3-4ubuntu5) ) #55-Ubuntu SMP Mon Jan 10 21:21:01 UTC 2011 (Ubuntu 2.6.32-28.55-generic 2.6.32.27+drm33.12)
[    0.000000] KERNEL supported cpus:
[    0.000000]   Intel GenuineIntel
[    0.000000]   AMD AuthenticAMD
[    0.000000]   NSC Geode by NSC
[    0.000000]   Cyrix CyrixInstead
[    0.000000]   Centaur CentaurHauls
[    0.000000]   Transmeta GenuineTMx86
[    0.000000]   Transmeta TransmetaCPU
[    0.000000]   UMC UMC UMC UMC
[    0.000000] BIOS-provided physical RAM map:
[    0.000000]  BIOS-e820: 0000000000000000 - 000000000009f000 (usable)
[    0.000000]  BIOS-e820: 000000000009f000 - 00000000000a0000 (reserved)
[    0.000000]  BIOS-e820: 00000000000cb000 - 00000000000cc000 (reserved)
[    0.000000]  BIOS-e820: 00000000000e0000 - 0000000000100000 (reserved)
[    0.000000]  BIOS-e820: 0000000000100000 - 000000001f7e0000 (usable)
[    0.000000]  BIOS-e820: 000000001f7e0000 - 000000001f7ef000 (ACPI data)
[    0.000000]  BIOS-e820: 000000001f7ef000 - 000000001f7f0000 (ACPI NVS)
[    0.000000]  BIOS-e820: 000000001f7f0000 - 0000000020000000 (reserved)
[    0.000000]  BIOS-e820: 00000000fec00000 - 00000000fec01000 (reserved)
[    0.000000]  BIOS-e820: 00000000fee00000 - 00000000fee01000 (reserved)
[    0.000000]  BIOS-e820: 00000000ffb80000 - 00000000ffc00000 (reserved)
[    0.000000]  BIOS-e820: 00000000fff00000 - 0000000100000000 (reserved)
[    0.000000] DMI 2.3 present.
[    0.000000] Phoenix BIOS detected: BIOS may corrupt low RAM, working around it.
[    0.000000] e820 update range: 0000000000000000 - 0000000000010000 (usable) ==> (reserved)
[    0.000000] last_pfn = 0x1f7e0 max_arch_pfn = 0x100000
[    0.000000] MTRR default type: uncachable
[    0.000000] MTRR fixed ranges enabled:
[    0.000000]   00000-9FFFF write-back
[    0.000000]   A0000-BFFFF uncachable
[    0.000000]   C0000-CAFFF write-protect
[    0.000000]   CB000-EBFFF uncachable
[    0.000000]   EC000-FFFFF write-protect
[    0.000000] MTRR variable ranges enabled:
[    0.000000]   0 base 01F800000 mask FFF800000 uncachable
[    0.000000]   1 base 000000000 mask FE0000000 write-back
[    0.000000]   2 disabled
[    0.000000]   3 disabled
[    0.000000]   4 disabled
[    0.000000]   5 disabled
[    0.000000]   6 disabled
[    0.000000]   7 disabled
[    0.000000] x86 PAT enabled: cpu 0, old 0x7040600070406, new 0x7010600070106
[    0.000000] Scanning 0 areas for low memory corruption
[    0.000000] modified physical RAM map:
[    0.000000]  modified: 0000000000000000 - 0000000000010000 (reserved)
[    0.000000]  modified: 0000000000010000 - 000000000009f000 (usable)
[    0.000000]  modified: 000000000009f000 - 00000000000a0000 (reserved)
[    0.000000]  modified: 00000000000cb000 - 00000000000cc000 (reserved)
[    0.000000]  modified: 00000000000e0000 - 0000000000100000 (reserved)
[    0.000000]  modified: 0000000000100000 - 000000001f7e0000 (usable)
[    0.000000]  modified: 000000001f7e0000 - 000000001f7ef000 (ACPI data)
[    0.000000]  modified: 000000001f7ef000 - 000000001f7f0000 (ACPI NVS)
[    0.000000]  modified: 000000001f7f0000 - 0000000020000000 (reserved)
[    0.000000]  modified: 00000000fec00000 - 00000000fec01000 (reserved)
[    0.000000]  modified: 00000000fee00000 - 00000000fee01000 (reserved)
[    0.000000]  modified: 00000000ffb80000 - 00000000ffc00000 (reserved)
[    0.000000]  modified: 00000000fff00000 - 0000000100000000 (reserved)
[    0.000000] initial memory mapped : 0 - 00c00000
[    0.000000] init_memory_mapping: 0000000000000000-000000001f7e0000
[    0.000000] Using x86 segment limits to approximate NX protection
[    0.000000]  0000000000 - 0000400000 page 4k
[    0.000000]  0000400000 - 001f400000 page 2M
[    0.000000]  001f400000 - 001f7e0000 page 4k
[    0.000000] kernel direct mapping tables up to 1f7e0000 @ 10000-15000
[    0.000000] RAMDISK: 1eebb000 - 1f7afc4d
[    0.000000] ACPI: RSDP 000f7a70 00014 (v00 FUJ   )
[    0.000000] ACPI: RSDT 1f7eb947 0002C (v01 FUJ    KBG/2    10500000 FUJ  00000100)
[    0.000000] ACPI: FACP 1f7eef32 00074 (v01 FUJ    KBG/2    10500000 FUJ  00000100)
[    0.000000] ACPI: DSDT 1f7eb973 035BF (v01 FUJ    KBG/2    10500000 MSFT 0100000E)
[    0.000000] ACPI: FACS 1f7effc0 00040
[    0.000000] ACPI: APIC 1f7eefa6 0005A (v01 FUJ    KBG/2    10500000 FUJ  00000100)
[    0.000000] ACPI: Local APIC address 0xfee00000
[    0.000000] 0MB HIGHMEM available.
[    0.000000] 503MB LOWMEM available.
[    0.000000]   mapped low ram: 0 - 1f7e0000
[    0.000000]   low ram: 0 - 1f7e0000
[    0.000000]   node 0 low ram: 00000000 - 1f7e0000
[    0.000000]   node 0 bootmap 00011000 - 00014efc
[    0.000000] (9 early reservations) ==> bootmem [0000000000 - 001f7e0000]
[    0.000000]   #0 [0000000000 - 0000001000]   BIOS data page ==> [0000000000 - 0000001000]
[    0.000000]   #1 [0000001000 - 0000002000]    EX TRAMPOLINE ==> [0000001000 - 0000002000]
[    0.000000]   #2 [0000006000 - 0000007000]       TRAMPOLINE ==> [0000006000 - 0000007000]
[    0.000000]   #3 [0000100000 - 00008e0ed8]    TEXT DATA BSS ==> [0000100000 - 00008e0ed8]
[    0.000000]   #4 [001eebb000 - 001f7afc4d]          RAMDISK ==> [001eebb000 - 001f7afc4d]
[    0.000000]   #5 [000009f000 - 0000100000]    BIOS reserved ==> [000009f000 - 0000100000]
[    0.000000]   #6 [00008e1000 - 00008e415d]              BRK ==> [00008e1000 - 00008e415d]
[    0.000000]   #7 [0000010000 - 0000011000]          PGTABLE ==> [0000010000 - 0000011000]
[    0.000000]   #8 [0000011000 - 0000015000]          BOOTMAP ==> [0000011000 - 0000015000]
[    0.000000] Zone PFN ranges:
[    0.000000]   DMA      0x00000010 -> 0x00001000
[    0.000000]   Normal   0x00001000 -> 0x0001f7e0
[    0.000000]   HighMem  0x0001f7e0 -> 0x0001f7e0
[    0.000000] Movable zone start PFN for each node
[    0.000000] early_node_map[2] active PFN ranges
[    0.000000]     0: 0x00000010 -> 0x0000009f
[    0.000000]     0: 0x00000100 -> 0x0001f7e0
[    0.000000] On node 0 totalpages: 128879
[    0.000000] free_area_init_node: node 0, pgdat c079c8c0, node_mem_map c1001200
[    0.000000]   DMA zone: 32 pages used for memmap
[    0.000000]   DMA zone: 0 pages reserved
[    0.000000]   DMA zone: 3951 pages, LIFO batch:0
[    0.000000]   Normal zone: 976 pages used for memmap
[    0.000000]   Normal zone: 123920 pages, LIFO batch:31
[    0.000000] Using APIC driver default
[    0.000000] ACPI: PM-Timer IO Port: 0xfc08
[    0.000000] ACPI: Local APIC address 0xfee00000
[    0.000000] ACPI: LAPIC (acpi_id[0x01] lapic_id[0x00] enabled)
[    0.000000] ACPI: LAPIC_NMI (acpi_id[0x01] high edge lint[0x1])
[    0.000000] ACPI: IOAPIC (id[0x01] address[0xfec00000] gsi_base[0])
[    0.000000] IOAPIC[0]: apic_id 1, version 32, address 0xfec00000, GSI 0-23
[    0.000000] ACPI: INT_SRC_OVR (bus 0 bus_irq 9 global_irq 9 high level)
[    0.000000] ACPI: INT_SRC_OVR (bus 0 bus_irq 0 global_irq 2 dfl dfl)
[    0.000000] ACPI: IRQ0 used by override.
[    0.000000] ACPI: IRQ2 used by override.
[    0.000000] ACPI: IRQ9 used by override.
[    0.000000] Using ACPI (MADT) for SMP configuration information
[    0.000000] SMP: Allowing 1 CPUs, 0 hotplug CPUs
[    0.000000] nr_irqs_gsi: 24
[    0.000000] PM: Registered nosave memory: 000000000009f000 - 00000000000a0000
[    0.000000] PM: Registered nosave memory: 00000000000a0000 - 00000000000cb000
[    0.000000] PM: Registered nosave memory: 00000000000cb000 - 00000000000cc000
[    0.000000] PM: Registered nosave memory: 00000000000cc000 - 00000000000e0000
[    0.000000] PM: Registered nosave memory: 00000000000e0000 - 0000000000100000
[    0.000000] Allocating PCI resources starting at 20000000 (gap: 20000000:dec00000)
[    0.000000] Booting paravirtualized kernel on bare hardware
[    0.000000] NR_CPUS:8 nr_cpumask_bits:8 nr_cpu_ids:1 nr_node_ids:1
[    0.000000] PERCPU: Embedded 14 pages/cpu @c1400000 s36056 r0 d21288 u4194304
[    0.000000] pcpu-alloc: s36056 r0 d21288 u4194304 alloc=1*4194304
[    0.000000] pcpu-alloc: [0] 0
[    0.000000] Built 1 zonelists in Zone order, mobility grouping on.  Total pages: 127871
[    0.000000] Kernel command line: BOOT_IMAGE=/casper/vmlinuz file=/cdrom/preseed/ubuntu.seed boot=casper initrd=/casper/initrd.lz quiet splash --
[    0.000000] PID hash table entries: 2048 (order: 1, 8192 bytes)
[    0.000000] Dentry cache hash table entries: 65536 (order: 6, 262144 bytes)
[    0.000000] Inode-cache hash table entries: 32768 (order: 5, 131072 bytes)
[    0.000000] Enabling fast FPU save and restore... done.
[    0.000000] Enabling unmasked SIMD FPU exception support... done.
[    0.000000] Initializing CPU#0
[    0.000000] allocated 2579520 bytes of page_cgroup
[    0.000000] please try 'cgroup_disable=memory' option if you don't want memory cgroups
[    0.000000] Initializing HighMem for node 0 (00000000:00000000)
[    0.000000] Memory: 490772k/515968k available (4685k kernel code, 24300k reserved, 2125k data, 660k init, 0k highmem)
[    0.000000] virtual kernel memory layout:
[    0.000000]     fixmap  : 0xfff1d000 - 0xfffff000   ( 904 kB)
[    0.000000]     pkmap   : 0xff800000 - 0xffc00000   (4096 kB)
[    0.000000]     vmalloc : 0xdffe0000 - 0xff7fe000   ( 504 MB)
[    0.000000]     lowmem  : 0xc0000000 - 0xdf7e0000   ( 503 MB)
[    0.000000]       .init : 0xc07a7000 - 0xc084c000   ( 660 kB)
[    0.000000]       .data : 0xc05936e7 - 0xc07a6e88   (2125 kB)
[    0.000000]       .text : 0xc0100000 - 0xc05936e7   (4685 kB)
[    0.000000] Checking if this processor honours the WP bit even in supervisor mode...Ok.
[    0.000000] SLUB: Genslabs=13, HWalign=128, Order=0-3, MinObjects=0, CPUs=1, Nodes=1
[    0.000000] Hierarchical RCU implementation.
[    0.000000] NR_IRQS:2304 nr_irqs:256
[    0.000000] Console: colour VGA+ 80x25
[    0.000000] console [tty0] enabled
[    0.000000] Fast TSC calibration using PIT
[    0.000000] Detected 2392.420 MHz processor.
[    0.008010] Calibrating delay loop (skipped), value calculated using timer frequency.. 4784.84 BogoMIPS (lpj=9569680)
[    0.008049] Security Framework initialized
[    0.008090] AppArmor: AppArmor initialized
[    0.008113] Mount-cache hash table entries: 512
[    0.008367] Initializing cgroup subsys ns
[    0.008379] Initializing cgroup subsys cpuacct
[    0.008386] Initializing cgroup subsys memory
[    0.008404] Initializing cgroup subsys devices
[    0.008410] Initializing cgroup subsys freezer
[    0.008415] Initializing cgroup subsys net_cls
[    0.008467] CPU: Trace cache: 12K uops, L1 D cache: 8K
[    0.008474] CPU: L2 cache: 128K
[    0.008478] CPU: Hyper-Threading is disabled
[    0.008485] mce: CPU supports 4 MCE banks
[    0.008503] CPU0: Thermal monitoring enabled (TM1)
[    0.008524] Performance Events: no PMU driver, software events only.
[    0.008539] Checking 'hlt' instruction... OK.
[    0.025210] SMP alternatives: switching to UP code
[    0.038439] Freeing SMP alternatives: 19k freed
[    0.038478] ACPI: Core revision 20090903
[    0.048044] ftrace: converting mcount calls to 0f 1f 44 00 00
[    0.048059] ftrace: allocating 21796 entries in 43 pages
[    0.056112] Enabling APIC mode:  Flat.  Using 1 I/O APICs
[    0.056431] ..TIMER: vector=0x30 apic1=0 pin1=2 apic2=-1 pin2=-1
[    0.096133] CPU0: Intel(R) Celeron(R) CPU 2.40GHz stepping 09
[    0.100001] Brought up 1 CPUs
[    0.100001] Total of 1 processors activated (4784.84 BogoMIPS).
[    0.100001] CPU0 attaching NULL sched-domain.
[    0.100001] devtmpfs: initialized
[    0.100001] regulator: core version 0.5
[    0.100001] Time: 21:51:37  Date: 04/17/11
[    0.100001] NET: Registered protocol family 16
[    0.100001] EISA bus registered
[    0.100001] ACPI: bus type pci registered
[    0.100001] PCI: PCI BIOS revision 2.10 entry at 0xfd97e, last bus=2
[    0.100001] PCI: Using configuration type 1 for base access
[    0.101662] bio: create slab <bio-0> at 0
[    0.102765] ACPI: EC: Look up EC in DSDT
[    0.108760] ACPI: Interpreter enabled
[    0.108769] ACPI: (supports S0 S1 S3 S4 S5)
[    0.108821] ACPI: Using IOAPIC for interrupt routing
[    0.118227] ACPI: No dock devices found.
[    0.119917] ACPI: PCI Root Bridge [PCI0] (0000:00)
[    0.120060] pci 0000:00:00.0: reg 10 32bit mmio pref: [0xe0000000-0xefffffff]
[    0.120158] pci 0000:00:02.0: reg 10 32bit mmio pref: [0x88000000-0x8fffffff]
[    0.120167] pci 0000:00:02.0: reg 14 32bit mmio: [0x80000000-0x8007ffff]
[    0.120297] pci 0000:00:1d.0: reg 20 io port: [0x1440-0x145f]
[    0.120361] pci 0000:00:1d.1: reg 20 io port: [0x1460-0x147f]
[    0.120435] pci 0000:00:1d.7: reg 10 32bit mmio: [0xd0080000-0xd00803ff]
[    0.120502] pci 0000:00:1d.7: PME# supported from D0 D3hot D3cold
[    0.120509] pci 0000:00:1d.7: PME# disabled
[    0.120578] * The chipset may have PM-Timer Bug. Due to workarounds for a bug,
[    0.120580] * this clock source is slow. If you are sure your timer does not have
[    0.120582] * this bug, please use "acpi_pm_good" to disable the workaround
[    0.120634] pci 0000:00:1f.0: quirk: region fc00-fc7f claimed by ICH4 ACPI/GPIO/TCO
[    0.120640] pci 0000:00:1f.0: quirk: region fc80-fcbf claimed by ICH4 GPIO
[    0.120671] pci 0000:00:1f.1: reg 10 io port: [0x00-0x07]
[    0.120680] pci 0000:00:1f.1: reg 14 io port: [0x00-0x03]
[    0.120688] pci 0000:00:1f.1: reg 18 io port: [0x00-0x07]
[    0.120697] pci 0000:00:1f.1: reg 1c io port: [0x00-0x03]
[    0.120705] pci 0000:00:1f.1: reg 20 io port: [0x14a0-0x14af]
[    0.120714] pci 0000:00:1f.1: reg 24 32bit mmio: [0x000000-0x0003ff]
[    0.120776] pci 0000:00:1f.3: reg 20 io port: [0x1480-0x149f]
[    0.120829] pci 0000:00:1f.5: reg 10 io port: [0x1000-0x10ff]
[    0.120837] pci 0000:00:1f.5: reg 14 io port: [0x1400-0x143f]
[    0.120845] pci 0000:00:1f.5: reg 18 32bit mmio: [0xd0080c00-0xd0080dff]
[    0.120854] pci 0000:00:1f.5: reg 1c 32bit mmio: [0xd0080800-0xd00808ff]
[    0.120889] pci 0000:00:1f.5: PME# supported from D0 D3hot D3cold
[    0.120895] pci 0000:00:1f.5: PME# disabled
[    0.120956] pci 0000:02:08.0: reg 10 32bit mmio: [0xd0100000-0xd0100fff]
[    0.120965] pci 0000:02:08.0: reg 14 io port: [0x2800-0x283f]
[    0.121010] pci 0000:02:08.0: supports D1 D2
[    0.121013] pci 0000:02:08.0: PME# supported from D0 D1 D2 D3hot D3cold
[    0.121019] pci 0000:02:08.0: PME# disabled
[    0.121060] pci 0000:02:0b.0: reg 10 io port: [0x2000-0x20ff]
[    0.121069] pci 0000:02:0b.0: reg 14 32bit mmio: [0xd0102000-0xd01020ff]
[    0.121097] pci 0000:02:0b.0: reg 30 32bit mmio pref: [0x000000-0x01ffff]
[    0.121119] pci 0000:02:0b.0: supports D1 D2
[    0.121122] pci 0000:02:0b.0: PME# supported from D1 D2 D3hot D3cold
[    0.121127] pci 0000:02:0b.0: PME# disabled
[    0.121168] pci 0000:02:0d.0: reg 10 io port: [0x2400-0x24ff]
[    0.121177] pci 0000:02:0d.0: reg 14 32bit mmio: [0xd0101000-0xd0101fff]
[    0.121206] pci 0000:02:0d.0: reg 30 32bit mmio pref: [0x000000-0x01ffff]
[    0.121228] pci 0000:02:0d.0: supports D1 D2
[    0.121231] pci 0000:02:0d.0: PME# supported from D1 D2 D3hot
[    0.121236] pci 0000:02:0d.0: PME# disabled
[    0.121268] pci 0000:00:1e.0: transparent bridge
[    0.121274] pci 0000:00:1e.0: bridge io port: [0x2000-0x2fff]
[    0.121280] pci 0000:00:1e.0: bridge 32bit mmio: [0xd0100000-0xd01fffff]
[    0.121295] pci_bus 0000:00: on NUMA node 0
[    0.121311] ACPI: PCI Interrupt Routing Table [\_SB_.PCI0._PRT]
[    0.121576] ACPI: PCI Interrupt Routing Table [\_SB_.PCI0.PCIB._PRT]
[    0.123865] ACPI: PCI Interrupt Link [LNKA] (IRQs 3 4 5 6 7 9 10 *11 12 14 15)
[    0.124165] ACPI: PCI Interrupt Link [LNKB] (IRQs 3 4 5 6 7 *9 10 11 12 14 15)
[    0.124412] ACPI: PCI Interrupt Link [LNKC] (IRQs 3 4 5 6 7 9 10 11 12 14 15) *0, disabled.
[    0.124659] ACPI: PCI Interrupt Link [LNKD] (IRQs 3 4 5 6 7 9 *10 11 12 14 15)
[    0.124897] ACPI: PCI Interrupt Link [LNKE] (IRQs *3 4 5 6 7 9 10 11 12 14 15)
[    0.125137] ACPI: PCI Interrupt Link [LNKF] (IRQs 3 4 5 6 7 9 10 *11 12 14 15)
[    0.125375] ACPI: PCI Interrupt Link [LNKG] (IRQs 3 4 5 6 7 *9 10 11 12 14 15)
[    0.125615] ACPI: PCI Interrupt Link [LNKH] (IRQs 3 4 *5 6 7 9 10 11 12 14 15)
[    0.125882] vgaarb: device added: PCI:0000:00:02.0,decodes=io+mem,owns=io+mem,locks=none
[    0.125898] vgaarb: loaded
[    0.126186] SCSI subsystem initialized
[    0.126376] libata version 3.00 loaded.
[    0.126641] usbcore: registered new interface driver usbfs
[    0.126679] usbcore: registered new interface driver hub
[    0.126792] usbcore: registered new device driver usb
[    0.127228] ACPI: WMI: Mapper loaded
[    0.127234] PCI: Using ACPI for IRQ routing
[    0.127546] NetLabel: Initializing
[    0.127551] NetLabel:  domain hash size = 128
[    0.127553] NetLabel:  protocols = UNLABELED CIPSOv4
[    0.127578] NetLabel:  unlabeled traffic allowed by default
[    0.127701] Switching to clocksource tsc
[    0.127996] AppArmor: AppArmor Filesystem Enabled
[    0.127996] pnp: PnP ACPI init
[    0.127996] ACPI: bus type pnp registered
[    0.135238] pnp: PnP ACPI: found 10 devices
[    0.135245] ACPI: ACPI bus type pnp unregistered
[    0.135253] PnPBIOS: Disabled by ACPI PNP
[    0.135286] system 00:01: ioport range 0x4d0-0x4d1 has been reserved
[    0.135292] system 00:01: ioport range 0x680-0x6ff has been reserved
[    0.135297] system 00:01: ioport range 0xfc00-0xfc7f has been reserved
[    0.135301] system 00:01: ioport range 0xfc80-0xfcbf has been reserved
[    0.135305] system 00:01: ioport range 0xfcc0-0xfcdf has been reserved
[    0.135312] system 00:01: iomem range 0xfec00000-0xfec00fff could not be reserved
[    0.135316] system 00:01: iomem range 0xfee00000-0xfee00fff has been reserved
[    0.135321] system 00:01: iomem range 0xffb00000-0xffbfffff could not be reserved
[    0.135325] system 00:01: iomem range 0xfff00000-0xffffffff has been reserved
[    0.170377] pci 0000:00:1e.0: PCI bridge, secondary bus 0000:02
[    0.170384] pci 0000:00:1e.0:   IO window: 0x2000-0x2fff
[    0.170392] pci 0000:00:1e.0:   MEM window: 0xd0100000-0xd01fffff
[    0.170398] pci 0000:00:1e.0:   PREFETCH window: 0x20000000-0x200fffff
[    0.170422] pci 0000:00:1e.0: setting latency timer to 64
[    0.170429] pci_bus 0000:00: resource 0 io:  [0x00-0xffff]
[    0.170433] pci_bus 0000:00: resource 1 mem: [0x000000-0xffffffff]
[    0.170437] pci_bus 0000:02: resource 0 io:  [0x2000-0x2fff]
[    0.170440] pci_bus 0000:02: resource 1 mem: [0xd0100000-0xd01fffff]
[    0.170444] pci_bus 0000:02: resource 2 pref mem [0x20000000-0x200fffff]
[    0.170447] pci_bus 0000:02: resource 3 io:  [0x00-0xffff]
[    0.170450] pci_bus 0000:02: resource 4 mem: [0x000000-0xffffffff]
[    0.170513] NET: Registered protocol family 2
[    0.170685] IP route cache hash table entries: 4096 (order: 2, 16384 bytes)
[    0.171173] TCP established hash table entries: 16384 (order: 5, 131072 bytes)
[    0.171308] TCP bind hash table entries: 16384 (order: 5, 131072 bytes)
[    0.171528] TCP: Hash tables configured (established 16384 bind 16384)
[    0.171535] TCP reno registered
[    0.171778] NET: Registered protocol family 1
[    0.171824] pci 0000:00:02.0: Boot video device
[    0.171914] pci 0000:02:08.0: Firmware left e100 interrupts enabled; disabling
[    0.172308] cpufreq-nforce2: No nForce2 chipset.
[    0.172372] Scanning for low memory corruption every 60 seconds
[    0.172620] audit: initializing netlink socket (disabled)
[    0.172647] type=2000 audit(1303077097.172:1): initialized
[    0.182770] Trying to unpack rootfs image as initramfs...
[    3.655488] HugeTLB registered 4 MB page size, pre-allocated 0 pages
[    3.658110] VFS: Disk quotas dquot_6.5.2
[    3.658248] Dquot-cache hash table entries: 1024 (order 0, 4096 bytes)
[    3.659601] fuse init (API version 7.13)
[    3.659880] msgmni has been set to 959
[    3.660582] alg: No test for stdrng (krng)
[    3.660767] Block layer SCSI generic (bsg) driver version 0.4 loaded (major 253)
[    3.660776] io scheduler noop registered
[    3.660779] io scheduler anticipatory registered
[    3.660782] io scheduler deadline registered
[    3.660884] io scheduler cfq registered (default)
[    3.661107] pci_hotplug: PCI Hot Plug PCI Core version: 0.5
[    3.661162] pciehp: PCI Express Hot Plug Controller Driver version: 0.4
[    3.661362] input: Power Button as /devices/LNXSYSTM:00/LNXSYBUS:00/PNP0C0C:00/input/input0
[    3.661370] ACPI: Power Button [PWRB]
[    3.661487] input: Power Button as /devices/LNXSYSTM:00/LNXPWRBN:00/input/input1
[    3.661493] ACPI: Power Button [PWRF]
[    3.661734] ACPI: Invalid PBLK length [4]
[    3.661822] processor LNXCPU:00: registered as cooling_device0
[    3.668139] isapnp: Scanning for PnP cards...
[    3.675443] Serial: 8250/16550 driver, 4 ports, IRQ sharing enabled
[    3.675604] serial8250: ttyS0 at I/O 0x3f8 (irq = 4) is a 16550A
[    3.676390] 00:07: ttyS0 at I/O 0x3f8 (irq = 4) is a 16550A
[    3.679033] brd: module loaded
[    3.724078] loop: module loaded
[    3.724343] input: Macintosh mouse button emulation as /devices/virtual/input/input2
[    3.724567] ata_piix 0000:00:1f.1: version 2.13
[    3.724596]   alloc irq_desc for 18 on node -1
[    3.724600]   alloc kstat_irqs on node -1
[    3.724614] ata_piix 0000:00:1f.1: PCI INT A -> GSI 18 (level, low) -> IRQ 18
[    3.724695] ata_piix 0000:00:1f.1: setting latency timer to 64
[    3.724895] scsi0 : ata_piix
[    3.725152] scsi1 : ata_piix
[    3.725251] ata1: PATA max UDMA/100 cmd 0x1f0 ctl 0x3f6 bmdma 0x14a0 irq 14
[    3.725256] ata2: PATA max UDMA/100 cmd 0x170 ctl 0x376 bmdma 0x14a8 irq 15
[    3.726005] Fixed MDIO Bus: probed
[    3.726121] PPP generic driver version 2.4.2
[    3.726281] tun: Universal TUN/TAP device driver, 1.6
[    3.726287] tun: (C) 1999-2004 Max Krasnyansky <[e-mail]>
[    3.726578] ehci_hcd: USB 2.0 'Enhanced' Host Controller (EHCI) Driver
[    3.726639]   alloc irq_desc for 23 on node -1
[    3.726644]   alloc kstat_irqs on node -1
[    3.726658] ehci_hcd 0000:00:1d.7: PCI INT D -> GSI 23 (level, low) -> IRQ 23
[    3.726690] ehci_hcd 0000:00:1d.7: setting latency timer to 64
[    3.726696] ehci_hcd 0000:00:1d.7: EHCI Host Controller
[    3.726817] ehci_hcd 0000:00:1d.7: new USB bus registered, assigned bus number 1
[    3.726874] ehci_hcd 0000:00:1d.7: debug port 1
[    3.730764] ehci_hcd 0000:00:1d.7: cache line size of 128 is not supported
[    3.731248] ehci_hcd 0000:00:1d.7: irq 23, io mem 0xd0080000
[    3.778742] ehci_hcd 0000:00:1d.7: USB 2.0 started, EHCI 1.00
[    3.778992] usb usb1: configuration #1 chosen from 1 choice
[    3.779070] hub 1-0:1.0: USB hub found
[    3.779101] hub 1-0:1.0: 4 ports detected
[    3.779228] ohci_hcd: USB 1.1 'Open' Host Controller (OHCI) Driver
[    3.779271] uhci_hcd: USB Universal Host Controller Interface driver
[    3.779367]   alloc irq_desc for 16 on node -1
[    3.779372]   alloc kstat_irqs on node -1
[    3.779386] uhci_hcd 0000:00:1d.0: PCI INT A -> GSI 16 (level, low) -> IRQ 16
[    3.779402] uhci_hcd 0000:00:1d.0: setting latency timer to 64
[    3.779407] uhci_hcd 0000:00:1d.0: UHCI Host Controller
[    3.779552] uhci_hcd 0000:00:1d.0: new USB bus registered, assigned bus number 2
[    3.779620] uhci_hcd 0000:00:1d.0: irq 16, io base 0x00001440
[    3.779865] usb usb2: configuration #1 chosen from 1 choice
[    3.779936] hub 2-0:1.0: USB hub found
[    3.779961] hub 2-0:1.0: 2 ports detected
[    3.780113]   alloc irq_desc for 19 on node -1
[    3.780118]   alloc kstat_irqs on node -1
[    3.780132] uhci_hcd 0000:00:1d.1: PCI INT B -> GSI 19 (level, low) -> IRQ 19
[    3.780147] uhci_hcd 0000:00:1d.1: setting latency timer to 64
[    3.780153] uhci_hcd 0000:00:1d.1: UHCI Host Controller
[    3.780292] uhci_hcd 0000:00:1d.1: new USB bus registered, assigned bus number 3
[    3.780352] uhci_hcd 0000:00:1d.1: irq 19, io base 0x00001460
[    3.780604] usb usb3: configuration #1 chosen from 1 choice
[    3.780675] hub 3-0:1.0: USB hub found
[    3.780699] hub 3-0:1.0: 2 ports detected
[    3.780905] PNP: PS/2 Controller [PNP0303:KBC] at 0x60,0x64 irq 1
[    3.780910] PNP: PS/2 appears to have AUX port disabled, if this is incorrect please boot with i8042.nopnp
[    3.781483] serio: i8042 KBD port at 0x60,0x64 irq 1
[    3.781863] mice: PS/2 mouse device common for all mice
[    3.782218] rtc_cmos 00:04: RTC can wake from S4
[    3.782355] rtc_cmos 00:04: rtc core: registered rtc_cmos as rtc0
[    3.782396] rtc0: alarms up to one month, y3k, 114 bytes nvram
[    3.782643] device-mapper: uevent: version 1.0.3
[    3.782976] device-mapper: ioctl: 4.15.0-ioctl (2009-04-01) initialised: [e-mail]
[    3.783205] device-mapper: multipath: version 1.1.0 loaded
[    3.783213] device-mapper: multipath round-robin: version 1.0.0 loaded
[    3.783593] EISA: Probing bus 0 at eisa.0
[    3.783607] Cannot allocate resource for EISA slot 1
[    3.783611] Cannot allocate resource for EISA slot 2
[    3.783637] EISA: Detected 0 cards.
[    3.783838] cpuidle: using governor ladder
[    3.783844] cpuidle: using governor menu
[    3.784557] TCP cubic registered
[    3.784859] NET: Registered protocol family 10
[    3.785728] lo: Disabled Privacy Extensions
[    3.786290] NET: Registered protocol family 17
[    3.786439] Using IPI No-Shortcut mode
[    3.786734] PM: Resume from disk failed.
[    3.786764] registered taskstats version 1
[    3.787071]   Magic number: 7:831:904
[    3.787195] rtc_cmos 00:04: setting system clock to 2011-04-17 21:51:41 UTC (1303077101)
[    3.787201] BIOS EDD facility v0.16 2004-Jun-25, 0 devices found
[    3.787204] EDD information not available.
[    3.962391] ata2.00: ATAPI: TEAC CD-ROM CD-224E, K.9A, max UDMA/33
[    4.006413] ata2.00: configured for UDMA/33
[    4.050107] isapnp: No Plug & Play device found
[    4.050277] input: AT Translated Set 2 keyboard as /devices/platform/i8042/serio0/input/input3
[    4.051499] scsi 1:0:0:0: CD-ROM            TEAC     CD-224E          K.9A PQ: 0 ANSI: 5
[    4.052469] sr0: scsi3-mmc drive: 24x/24x cd/rw xa/form2 cdda tray
[    4.052478] Uniform CD-ROM driver Revision: 3.20
[    4.052720] sr 1:0:0:0: Attached scsi CD-ROM sr0
[    4.052880] sr 1:0:0:0: Attached scsi generic sg0 type 5
[    4.194733] Freeing initrd memory: 9171k freed
[    4.213602] Freeing unused kernel memory: 660k freed
[    4.214968] Write protecting the kernel text: 4688k
[    4.215009] Write protecting the kernel read-only data: 1844k
[    4.278288] ramzswap: disk size set to 250532 kB
[    4.296667] udev: starting version 151
[    4.356112] usb 2-1: new low speed USB device using uhci_hcd and address 2
[    4.459470] Adding 250528k swap on /dev/ramzswap0.  Priority:100 extents:1 across:250528k SS
[    4.536742] usb 2-1: configuration #1 chosen from 1 choice
[    4.731858] FDC 0 is a post-1991 82077
[    4.744467] Linux agpgart interface v0.103
[    4.753251] sata_inic162x 0000:02:0d.0: version 0.4
[    4.753333]   alloc irq_desc for 21 on node -1
[    4.753339]   alloc kstat_irqs on node -1
[    4.753354] sata_inic162x 0000:02:0d.0: PCI INT A -> GSI 21 (level, low) -> IRQ 21
[    4.801865] e100: Intel(R) PRO/100 Network Driver, 3.5.24-k2-NAPI
[    4.801872] e100: Copyright(c) 1999-2006 Intel Corporation
[    4.830862] scsi2 : sata_inic162x
[    4.836498] scsi3 : sata_inic162x
[    4.836659] ata3: SATA max UDMA/133 mmio m4096@0xd0101000 port 0xd0101000 irq 21
[    4.836666] ata4: SATA max UDMA/133 mmio m4096@0xd0101000 port 0xd0101040 irq 21
[    4.836849]   alloc irq_desc for 20 on node -1
[    4.836855]   alloc kstat_irqs on node -1
[    4.836869] e100 0000:02:08.0: PCI INT A -> GSI 20 (level, low) -> IRQ 20
[    4.926928] e100 0000:02:08.0: PME# disabled
[    4.989873] [drm] Initialized drm 1.1.0 20060810
[    5.009386] agpgart-intel 0000:00:00.0: Intel 830M Chipset
[    5.009803] agpgart-intel 0000:00:00.0: detected 8060K stolen memory
[    5.013232] agpgart-intel 0000:00:00.0: AGP aperture is 128M @ 0x88000000
[    5.015486] e100: eth0: e100_probe: addr 0xd0100000, irq 20, MAC addr 00:20:ed:9b:95:b9
[    5.015545] r8169 Gigabit Ethernet driver 2.3LK-NAPI loaded
[    5.015580]   alloc irq_desc for 22 on node -1
[    5.015585]   alloc kstat_irqs on node -1
[    5.015599] r8169 0000:02:0b.0: PCI INT A -> GSI 22 (level, low) -> IRQ 22
[    5.015642] r8169 0000:02:0b.0: no PCI Express capability
[    5.016768] eth1: RTL8169sb/8110sb at 0xdfff2000, 00:e0:4c:1c:03:64, XID 10000000 IRQ 22
[    5.284059] ata3: SATA link down (SStatus 0 SControl 300)
[    5.636056] ata4: SATA link down (SStatus 0 SControl 300)
[    5.665355] usbcore: registered new interface driver hiddev
[    5.695225] input: Microsoft  Microsoft Basic Optical Mouse v2.0  as /devices/pci0000:00/0000:00:1d.0/usb2/2-1/2-1:1.0/input/input4
[    5.695595] generic-usb 0003:045E:00CB.0001: input,hidraw0: USB HID v1.11 Mouse [Microsoft  Microsoft Basic Optical Mouse v2.0 ] on usb-0000:00:1d.0-1/input0
[    5.695661] usbcore: registered new interface driver usbhid
[    5.695670] usbhid: v2.6:USB HID core driver
[    5.699738] [drm] i915 disabling kernel modesetting for known bad device.
[    5.699783] pci 0000:00:02.0: PCI INT A -> GSI 16 (level, low) -> IRQ 16
[    5.699793] pci 0000:00:02.0: setting latency timer to 64
[    5.710600] [drm] Initialized i915 1.6.0 20080730 for 0000:00:02.0 on minor 0
[    5.716241] vga16fb: initializing
[    5.716253] vga16fb: mapped to 0xc00a0000
[    5.716631] fb0: VGA16 VGA frame buffer device
[    5.868545] Console: switching to colour frame buffer device 80x30
[    6.253336] xor: automatically using best checksumming function: pIII_sse
[    6.272018]    pIII_sse  :  3026.000 MB/sec
[    6.272021] xor: using function: pIII_sse (3026.000 MB/sec)
[    6.304982] device-mapper: dm-raid45: initialized v0.2594b
[    8.317987] ISO 9660 Extensions: Microsoft Joliet Level 3
[    8.350431] ISO 9660 Extensions: RRIP_1991A
[    8.495454] aufs 2-standalone.tree-20091207
[    8.643027] squashfs: version 4.0 (2009/01/31) Phillip Lougher
[   73.509300] udev: starting version 151
[   77.128618] shpchp: Standard Hot Plug PCI Controller Driver version: 0.4
[   77.207096] intel_rng: FWH not detected
[   77.778573] parport_pc 00:08: reported by Plug and Play ACPI
[   77.778609] parport0: PC-style at 0x378, irq 7 [PCSPP,TRISTATE,EPP]
[   77.941843] ppdev: user-space parallel port driver
[   79.465951] ADDRCONF(NETDEV_UP): eth0: link is not ready
[   79.510323] r8169: eth1: link down
[   79.518381] ADDRCONF(NETDEV_UP): eth1: link is not ready
[   80.525363]   alloc irq_desc for 17 on node -1
[   80.525370]   alloc kstat_irqs on node -1
[   80.525384] Intel ICH 0000:00:1f.5: PCI INT B -> GSI 17 (level, low) -> IRQ 17
[   80.525459] Intel ICH 0000:00:1f.5: setting latency timer to 64
[   80.944049] intel8x0_measure_ac97_clock: measured 53494 usecs (2578 samples)
[   80.944055] intel8x0: clocking to 48000

dmesg | grep error en fdsik -l srpongen direct naar de volgende line, dus geen errors/disks gevonden.

code:

root@ubuntu:/home/ubuntu# dmesg | grep error
root@ubuntu:/home/ubuntu# fdisk -l

@Nielson -> weet jij een goedkope PCI Sata kaart die wel kan booten? Er hoeft maar 1 interne sata poort op te zitten en ik ben al blij

[Mastermind--]

Hier te zien dat de kaart is gevonden en de drivers geladen:

code:

root@ubuntu:/home/ubuntu# dmesg | grep sata
[    4.753251] sata_inic162x 0000:02:0d.0: version 0.4
[    4.753354] sata_inic162x 0000:02:0d.0: PCI INT A -> GSI 21 (level, low) -> IRQ 21
[    4.830862] scsi2 : sata_inic162x
[    4.836498] scsi3 : sata_inic162x

[Nielson]

Mastermind-- schreef op zondag 17 april 2011 @ 22:11:
@Nielson -> weet jij een goedkope PCI Sata kaart die wel kan booten? Er hoeft maar 1 interne sata poort op te zitten en ik ben al blij

Als het goedkoop moet kun je het beste even op dealextreme/ebay kijken, maar duurt wel een poosje voor je het binnen hebt. Heb zelf een oudere Sweex PU100 liggen die op jouw kaartje lijkt alleen wel bootable is. Zie 'm zo niet in de pricewatch maar wel bijna dezelfde PU102 zonder eSata. Let er iig op dat je er eentje pakt waar een bios chip op zit. Nadeel van dit soort pci kaartjes is vaak dat de gebruikte s-ata controllers vaak nog op 1.5Gbps werken en soms moeite hebben met het herkennen van schijven met s-ata 3Gbps interface, ook al zou dit compatible moeten zijn. Vermoed dat jij hier nu ook last van hebt aangezien de controller wel herkend wordt met de ubuntu live-cd maar de daaraan hangende schijf niet.

[Mastermind--]

Is die BIOS chip degene met de wat hogere pootjes?
Dan weet ik waar ik op moet letten als ik een kaartje koop.


Zou het werken als ik het OS op een USB-Stick installeer?

Iemand nog andere ideën?

[Nielson]

Die wat dikkere chip met relatief weinig pootjes is in de regel idd je bios chip. Op de foto van jouw kaartje zie je ook dat de plek er wel voor op het pcb zit maar dat hij bij dit model dus blijkbaar weggelaten is. OS (neem aan linux?) op een usb-stick kun je proberen, mits je bios opstarten van usb ondersteunt. Moet je wel een erg oude pc hebben wil dat niet het geval zijn, echter werken niet altijd alle manieren (usb-stick als superfloppy of als hdd). Mocht je nog een p-ata hd hebben kun je daar ook je OS op zetten en de 500GB als dataschijf gebruiken.

[naarden 4ever]

Zegt de naam al niet genoeg? Ik weet het niet zeker (want in mijn CM690II Adv. sluit ik eSATA ook aan op een SATA300 mobo header), maar er staat toch een eSATA controller card...

[Mastermind--]

Hallo,

Het OS word inderdaad Linux, Ubuntu Server om precies te zijn.
Ik heb nog een P-ATA aansluiting beschikbaar en een Schijf liggen, maar hier is geen ruimte voor in de Case.

Als ik nou het OS op 'n stickie zet, en dan een bootloader op een cd'tje of floppy prop, zou dat dan niet werken? (Want mijn BIOS kan niet starten vanaf een USB Stick).

Hartelijk dank voor de reacties zover!

Enige andere suggesties zijn uiteraard ook welkom!

[Nielson]

Mastermind-- schreef op maandag 18 april 2011 @ 11:25:
Ik heb nog een P-ATA aansluiting beschikbaar en een Schijf liggen, maar hier is geen ruimte voor in de Case.

Gebruik je de cd-rom vaak? Anders deze verwijderen en hier de hd plaatsen met een 5¼ naar 3½ bracket.

Als ik nou het OS op 'n stickie zet, en dan een bootloader op een cd'tje of floppy prop, zou dat dan niet werken?

Bootloader kan standaard dan alsnog de usb-stick niet aanspreken zonder bios ondersteuning, of je zou het mbv plop bootmanager moeten proberen. Je kunt denk ik ook alleen de bootloader + /boot (dus incl kernel) op cd plaatsen en de rest van het os op je hd.

[ Voor 9% gewijzigd door Nielson op 18-04-2011 11:42 ]

[Mastermind--]

Het is zo'n laptop CD-ROM dingetje, te klein voor een schijf, want een schijf is hoger.

Enige andere oplossingen behalve ander kaartje kopen?

[Nielson]

Mastermind-- schreef op maandag 18 april 2011 @ 11:49:
Het is zo'n laptop CD-ROM dingetje, te klein voor een schijf, want een schijf is hoger.

Kun je ook niet ergens een 2.5" laptop schijfje in je kast kwijt? Kun je voor weinig van v&a halen, heb je eventueel alleen een verloopje nodig van 44 naar 40pin ide. Als je die ook niet kwijt kunt kun je nog een ide flash module op je ide aansluiting drukken en daar vanaf booten. 'k Zou echter eerst proberen om je 500GB schijf te laten werken op je controller, anders doe je al die moeite voor niks.

[ Voor 28% gewijzigd door Nielson op 18-04-2011 12:26 ]

[Mastermind--]

Nielson schreef op maandag 18 april 2011 @ 11:59:
'k Zou echter eerst proberen om je 500GB schijf te laten werken op je controller, anders doe je al die moeite voor niks.

Ik dacht dat dit geen mogelijkheid meer was omdat de kaart geen BIOS chip heeft?

Ik kijk naar de andere opties.

[Nielson]

Mastermind-- schreef op maandag 18 april 2011 @ 15:57:
Ik dacht dat dit geen mogelijkheid meer was omdat de kaart geen BIOS chip heeft?

Je hebt naar mijn idee twee problemen, de kaart is niet bootable en de schijf wordt helemaal niet herkend door de controller. Dat eerste kun je alleen omheen door een andere kaart te nemen of door vanaf een ander medium te booten. Als de schijf op deze kaart echter niet herkend wordt zoals bij je test met de ubuntu live-cd kun je 'm nog steeds niet gebruiken, dat dien je dus eerst op te lossen.

[Mastermind--]

Ik dacht dat het tweede probleem werd veroorzaakt door het eerste....
Dat eerste probleem kan ik nog wel oplossen, maar hoe ik om het tweede probleem heenkom is me echt een raadsel

[ResuCigam]

Heb je alle 8 de jumpers op 2-3 gezet?

[Mastermind--]

Hij zit dus ook op de rechter aangesloten, maar ik heb ook de linker geprobeerd.

[ Voor 44% gewijzigd door Mastermind-- op 18-04-2011 16:32 ]

[Nielson]

Is dat je eigen foto? Want lijkt me dat de jumpers altijd per vier op dezelfde manier gezet moeten worden?

[ResuCigam]

Daarom vroeg ik het al, een regel boven het plaatje in dezelfde handleiding staat dat P1-4 voor de ene aansluiting en p5-8 voor de andere zijn, dus als je er maar 3 omzet zoals op de foto gaat het niet werken...

En als je dus beide interne aansluitingen wil gebruiken dan moet je alle jumpers op 2-3 zetten.

[ Voor 19% gewijzigd door ResuCigam op 18-04-2011 16:35 ]

[Mastermind--]

Ik heb het ook zo op mijn kaart staan, deze info heb ik uit de PDF. Die onderste is geloof ik alleen maar om te bepalen welke de eerste is als je ze allebei aansluit.

[Nielson]

Je hebt idd gelijk, hoewel ik 'm zo zou zetten als je beide interne aansluitingen wilt kunnen testen:



Als dat dan ook niet blijkt te werken lijkt het toch weer richting het probleem met het moeilijk herkennen van s-ata 300 schijven door oudere s-ata 150 controllers. Zou mooi zijn als je even kunt testen met een andere s-ata schijf, bij voorkeur een oudere met slechts een s-ata 150 interface. Mocht deze werken zou je deze suggestie alsnog kunnen proberen.

[Mastermind--]

Ik heb uiteraard met de jumpertjes te spelen door ze beide aan te zetten, no luck....
Ik heb helaas geen andere schijven beschikbaar, maar de schijf die erin zit doet het wel op m'n andere systemen.

[Nielson]

Tja, dan zou ik toch even proberen om de s-ata mode op 150 te zetten. Enigste wat je nodig hebt is dus een ander systeem waarop de schijf wel herkend wordt en een bootcd'tje met es-tool (staat trouwens ook op de ubcd, als je toch een cd'tje moet branden heb je daar wat meer aan).

[Mastermind--]

Helaas kan ik elders dan in mijn NAS zelf de schijf niet kwijt, dus ik denk niet dat ik dat kan gaan proberen.
Wat is de kans dat dat het probleem is?

Moet ik anders maar een ander PCI kaartje kopen?

[Nielson]

Mastermind-- schreef op maandag 18 april 2011 @ 19:55:
Helaas kan ik elders dan in mijn NAS zelf de schijf niet kwijt, dus ik denk niet dat ik dat kan gaan proberen.

Maar je gaf eerder aan dat je de schijf getest had in een ander systeem:

Ja, de schijf werkt op een ander mainboard/mobo.

Gewoon even nogmaals los aanhangen, s-ata mode omzetten en opnieuw op je kaartje proberen.

Wat is de kans dat dat het probleem is?

Moeilijk te zeggen, weet dat 't soms optreed bij s-ata 150 controllers van VIA en SiL, echter de Initio controller die op jouw kaartje zit heb ik nog nooit van gehoord.

Moet ik anders maar een ander PCI kaartje kopen?

Kan, maar mogelijk dat je gedeeltelijk weer tegen hetzelfde probleem aanloopt.

[Mastermind--]

Ik heb het getest op het systeem/mobo van de NAS waar ik 't schijfje uit haalde.

[dion_b]

OK, duidelijk tot nu toe:

1) kaart wordt door moederbord herkend -> geen PCI versie probleem
2) kaart wordt door Linux herkend en drivers worden geladen -> geen OS/driver issue
3) kaart kan geen harde schijven vinden:

[ 5.284059] ata3: SATA link down (SStatus 0 SControl 300)
[ 5.636056] ata4: SATA link down (SStatus 0 SControl 300)

Dit is geen overige hardware meer, maar een probleem tussen Opslagmedia & I/O Controller.

Move OH -> OM


Het niet hebben van een BootROM op je SATA kaart is in ieder geval niet de oorzaak van dit probleem. Het kan wel een probleem worden als je straks deze schijf kunt vinden en er vanaf wilt booten (zo'n ding heet niet voor niets "Boot"ROM )

Wat nu wel het probleem is...

Mijn beste gok: handleiding is waardeloos, je moet de jumpers op 1-2 zetten ipv 2-3. Heb je dat geprobeerd?

[Anoniem: 15758]

Als je PCI-express slots hebt kun je een PCIe kaartje kopen zoals SiI-3132 met 2 poorten, of JMicron JMB363 ook PCIe. Die werken prima in Linux.

PCI chipsets zijn oud, hebben bugs en werken vaak niet naar mijn ervaring. Misschien is het tijd PCI te begraven en naar de in 2004 geïntroduceerde standaard (nu 7 jaar geleden) over te stappen? Als een systeem geen PCIe heeft is het extreem verouderd.

Als laatste alternatief zou je een USB->SATA converter/behuizing kunnen gebruiken, maar dat heeft wel flink invloed op de snelheid.

pricewatch: Addonics SATA/IDE RAID PCI-E Controller

Deze controller is gebaseerd op Silicon Image SiI-3132 en zou prima moeten werken onder Linux. Wel FakeRAID, maar dat zijn al dit soort controllers. PCIe 1.0 x1 interface.

[Mastermind--]

Hallo,

Het moederboard heeft één PCI slot, maar er zit een ding op waardoor er twee in kunnen (zoek maar eens op Fijutsu Siemens Scenic C600). PCI-e is dus helaas uit de boze

Dion, wat bedoel je met de jumpertjes?
Het is de eerste keer dat ik die dingen gebruik en ik haalde al mijn info van het plaatje.

[Anoniem: 15758]

Persoonlijk zou ik een energiezuinig systeempje aanschaffen of overkopen ipv een oude computer die veel stroom verbruikt en je alleen maar hoofdpijn bezorgt. De aanschaf is waarschijnlijk ook gratis als je het verschil in energieverbruik meetelt.

Als je echter persé wilt blijven investeren in een verouderd systeem, zou je de Silicon Image PCI chips kunnen proberen; SiI-3114 en 3112. Volop bugs, maar in principe zou het moeten werken onder Linux. Dergelijke kaartjes kun je veelal gratis ophalen, ik heb er hier nog een stuk of 4 liggen onder de stof. Marktplaats of Tweakers V&A valt te proberen.

[Nielson]

Jup, Sweex kaartje wat ik eerder noemde zit ook een Sil 3112 op en werkte goed icm met een F2 Ecogreen 1TB (hoewel ik 'm inmiddels vervangen heb door een PCI-e 3132. Van de 3112 is ook een iets nieuwere versie uit (kleinere chip), de 3512.

[Mastermind--]

dion_b schreef op dinsdag 19 april 2011 @ 11:17:
Mijn beste gok: handleiding is waardeloos, je moet de jumpers op 1-2 zetten ipv 2-3. Heb je dat geprobeerd?

Wat bedoel je precies?

Anoniem: 15758 schreef op dinsdag 19 april 2011 @ 12:38:
Persoonlijk zou ik een energiezuinig systeempje aanschaffen of overkopen ipv een oude computer die veel stroom verbruikt en je alleen maar hoofdpijn bezorgt. De aanschaf is waarschijnlijk ook gratis als je het verschil in energieverbruik meetelt.

Als je echter persé wilt blijven investeren in een verouderd systeem, zou je de Silicon Image PCI chips kunnen proberen; SiI-3114 en 3112. Volop bugs, maar in principe zou het moeten werken onder Linux. Dergelijke kaartjes kun je veelal gratis ophalen, ik heb er hier nog een stuk of 4 liggen onder de stof. Marktplaats of Tweakers V&A valt te proberen.

Ik heb voor dit PC'tje €15 betaald (€21,75 incl verzend) van marktplaats, met als bedoeling er een simpel homeservertje met basis functionaliteit op te zetten aangezien mijn NAS een 600MHz processor en 64MB Ram had....

Ik ga idd wel eens kijken naar een ander kaartje, ik heb bij MyCom voor deze al retounerings formulieren gevraagt en gekregen.

[Anoniem: 15758]

Ik zelf zou het energieverbruik van een P4 systeem niet onderschatten; die krengen verbruiken idle bijna even veel als stressed. Stel je zit op 80W continu dan is dat dus 160 euro per jaar als hij 24/7 draait.

Ik zelf heb een piekklein mobo gevonden wat slechts 2W idle verbruikt; ideaal als 24/7 low-power PC. Wel erg zeldzaam om zulke zuinige x86 hardware aan te treffen. Alternatief is een AMD Zacate systeem, van Sapphire bijvoorbeeld: pricewatch: Sapphire Pure White Fusion E350

Kan wel begrijpen als je zegt ik probeer het nog met een PCI kaart op wat ik al heb; aanschafkosten en energiekosten die je pas achteraf betaalt zijn natuurlijk niet hetzelfde. Wel denk ik dat je al snel denkt dat zo'n oude computer 'gratis' is; terwijl je dus vooral betaalt met de hoge energiekosten met relatief heel weinig CPU power. Moderne computersystemen bieden veel meer CPU power tegen vooral véél lager idle verbruik.

[Mastermind--]

Ik betaal niet voor de energie, dat scheelt
Da's geen probleem dus.

Btw, hoe berekenen jullie die kosten?

[dion_b]

Mastermind-- schreef op dinsdag 19 april 2011 @ 12:24:
[...]

Dion, wat bedoel je met de jumpertjes?
Het is de eerste keer dat ik die dingen gebruik en ik haalde al mijn info van het plaatje.

Het komt nogal eens voor dat handleidingen foutieve of moeilijk te interpreteren info bevatten.

De handleiding zegt dat je de jumpers op 2-3 moet zetten voor de interne connector. Probeer het eens andersom - alle jumpers op 1-2 te zetten. Wie weet werkt dat opeens wel...

[Mastermind--]

Helaas heeft dit niet gewerkt.

[Mastermind--]

Kaart terug gestuurd, netjes mijn geld terug gehad en weer op zoek.

Deze kaart is compadible met Linux en er zit voor zover ik kan zien een BIOS chip op.

http://www.interngeheugen...db?mpid=8289&artcod=49689

Zou deze kaart gaan werken?

P.S. Ik heb de schijf nogmaals gecheckt en hij doet het 110%!

[Nielson]

Mastermind-- schreef op woensdag 04 mei 2011 @ 15:28:
Zou deze kaart gaan werken?

Waarschijnlijk wel, er staan echter wel goedkopere in de pricewatch.

[Mastermind--]

Vertel

[Nielson]

Mastermind-- schreef op woensdag 04 mei 2011 @ 15:44:
Vertel

Hier zitten er vast wel wat tussen, moet je alleen even checken op de bios chip dus. Bv de eerder genoemde sweex PU102 kaartjes, zit dezelfde Sil 3512 chip op als het kaartje wat je nu gekozen hebt (en die trouwens voor 25,- ook in dit lijstje staat). Ook kun je voor dat geld een kaartje met 4 x s-ata kopen, zit dan vaak de Sil 3114 op.

[Mastermind--]

Deze: pricewatch: Sweex Serial ATA Controller

Ziet er goed uit, maar als je op de winkel klikt dan kom je opeens bij een heel andere kaart. (Is die kaart wat?)

Ook komt de goedkopere Sweex uit die lijst (die van € 16,65) uit op €24,04 aangezien ik alleen met PayPal kan betalen, en dan ook nog verzendkosten.

Die van Addionics had gratis verzenden bij de 1ste winkel, en daar betaal ik dan €29 totaal voor.

Bij de rest komt ik allemaal boven de €29 uit.
